航空涡轮喷气发动机核心结构三维数模

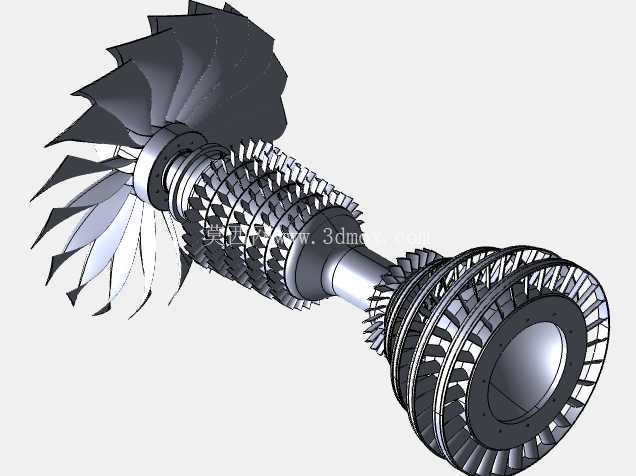

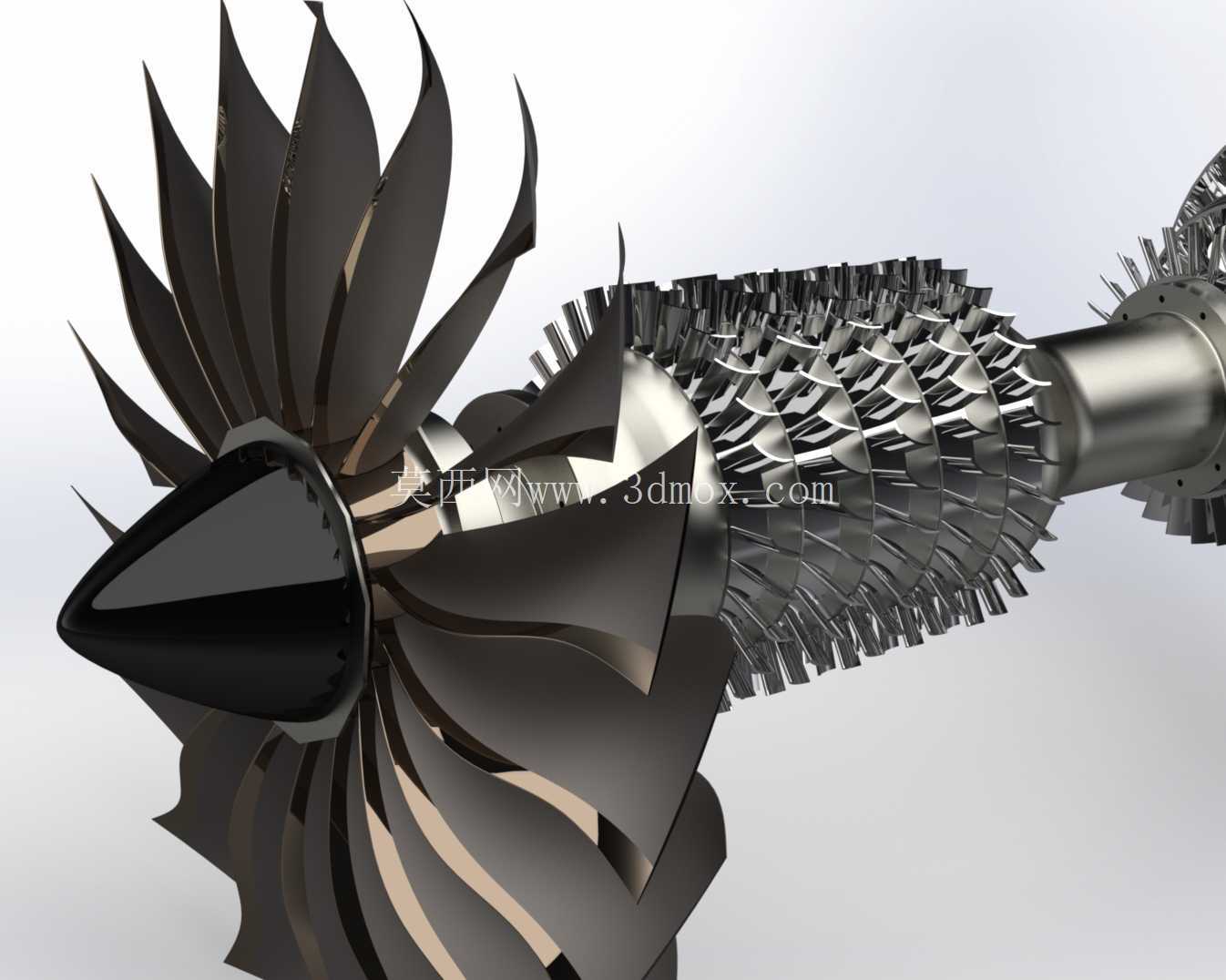

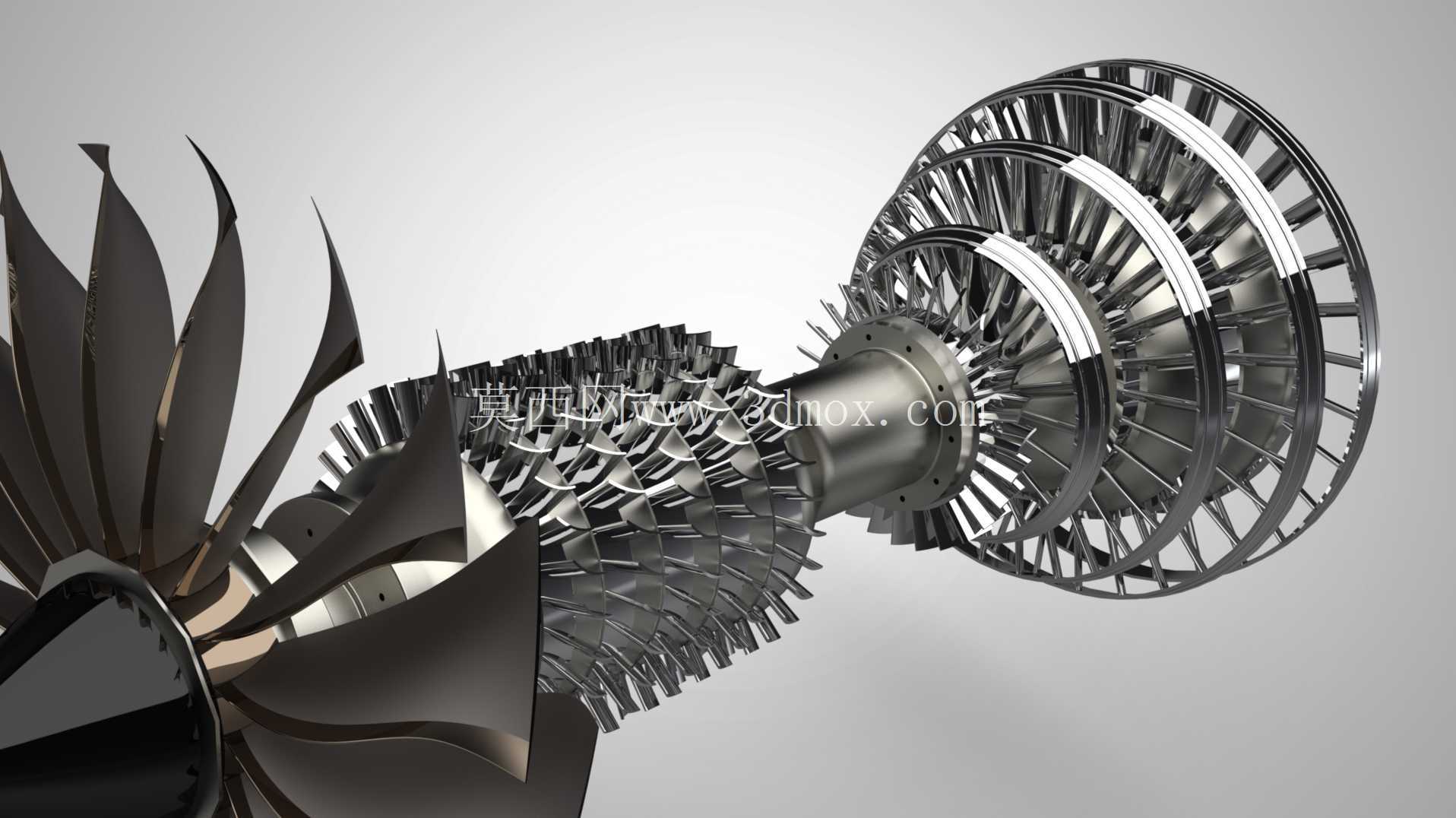

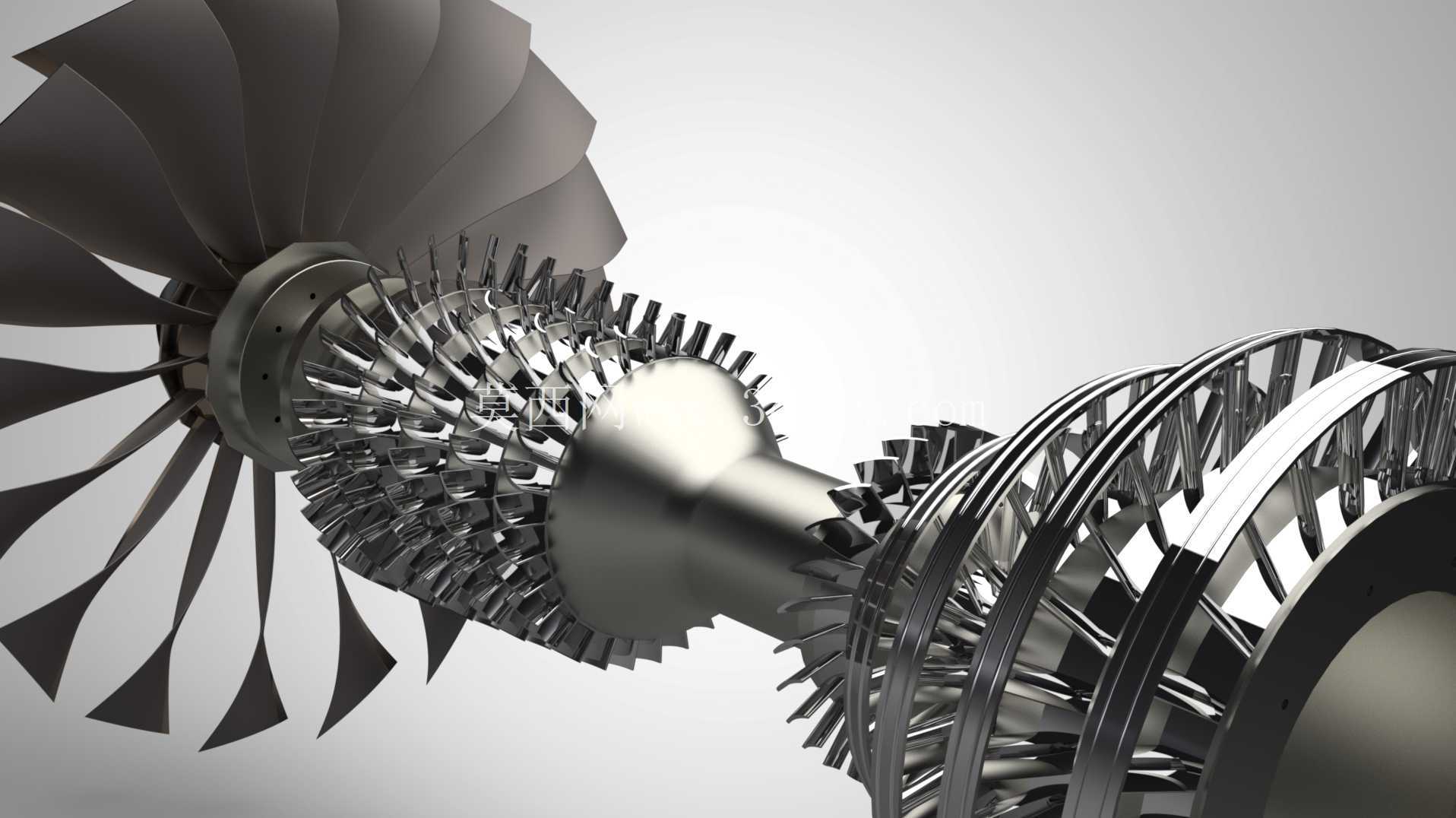

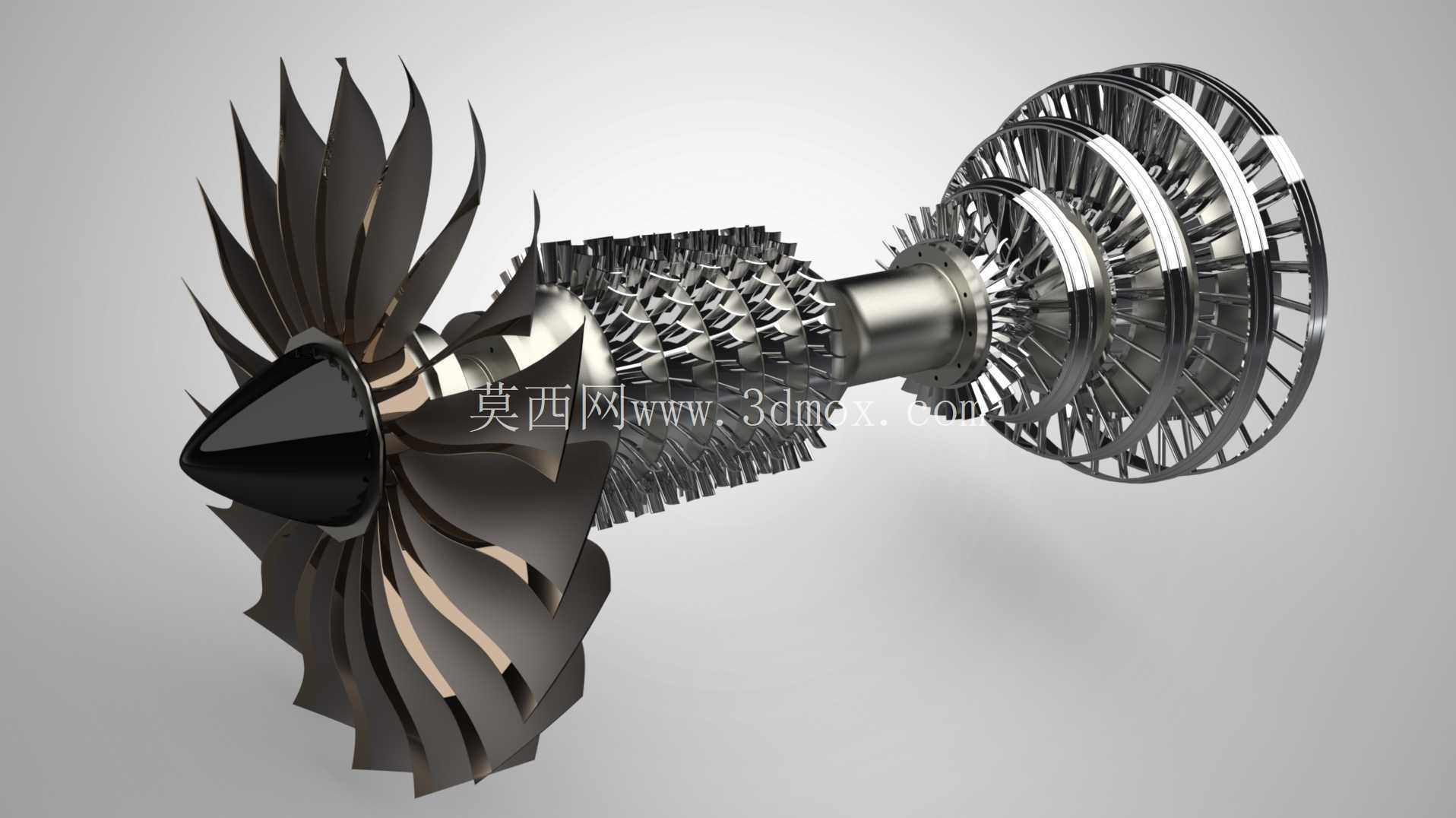

　　本次呈现的涡轮喷气发动机核心结构数模，完整还原了轴流式涡喷发动机的核心气动与承力部件布局，可直接用于航空动力类课程教学演示、航空爱好者结构认知学习，也能作为小型航发改装设计、航空类文创产品开发的结构参考基底。从实际工程应用场景来看，这类轴流式涡喷结构是当前军用歼击机、早期民用喷气式客机、大型高空高速无人机的核心动力构型，核心原理是通过多级压气机压缩来流空气，在燃烧室与燃油混合燃烧后形成高温高压燃气，驱动涡轮做功带动压气机持续运转，最终高温燃气从尾喷口高速喷出产生推力，整套结构的气动匹配精度直接决定发动机的推重比、耗油率与工作稳定性。数模中完整呈现了进气端的多级轴流压气机结构，最前端的大尺寸风扇叶片采用了后掠式叶型设计，

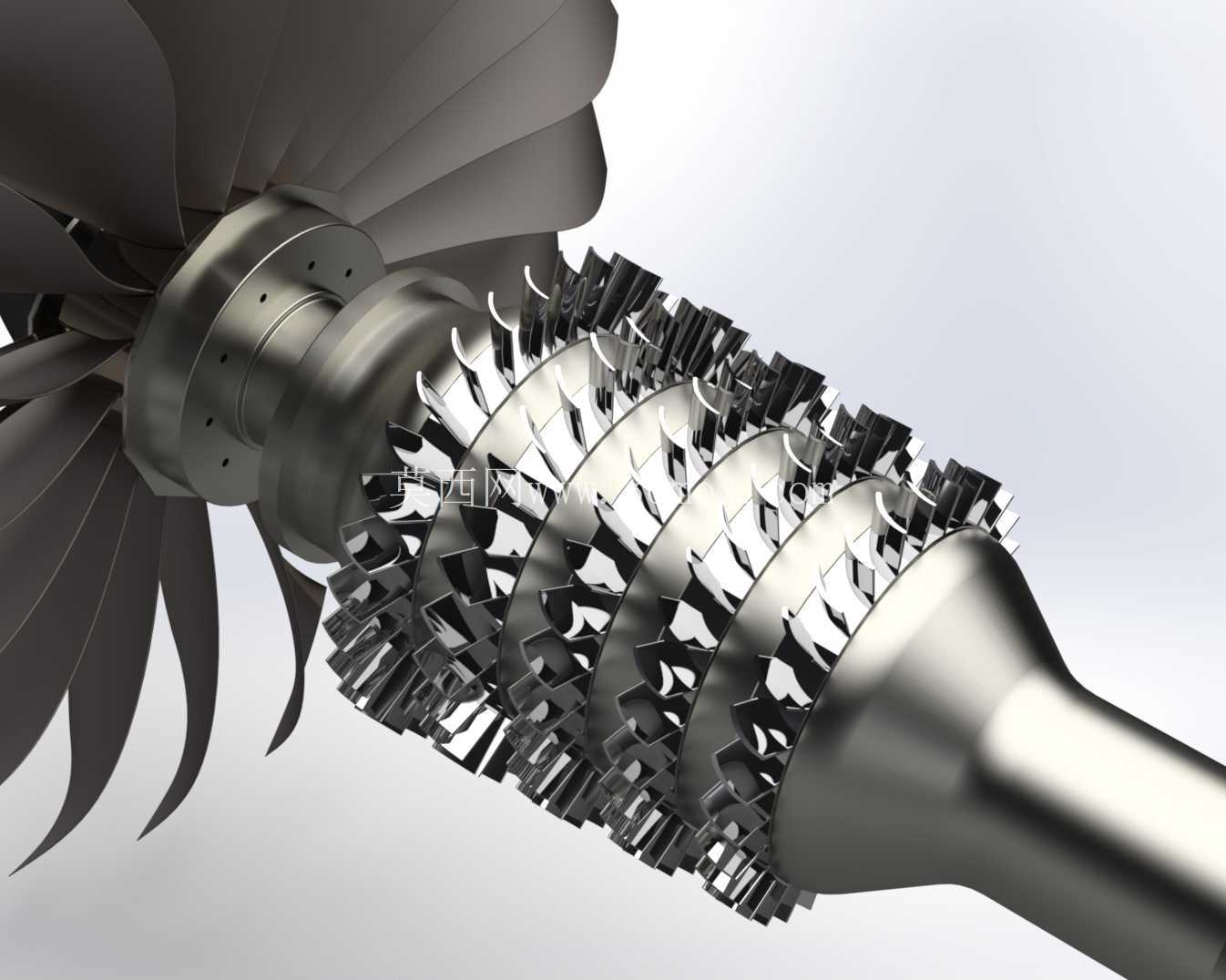

　　叶根处做了加厚过渡处理，匹配轮盘的榫槽安装结构，能有效降低高转速下的叶根应力集中，每级压气机轮盘之间通过短螺栓配合止口定位，保证同轴度的同时预留了热膨胀间隙，避免高工况下轮盘受热变形引发的转子碰磨故障。压气机段的静子叶片与机匣采用一体化嵌装结构，每级静子叶片的安装角可根据不同压比需求做适应性调整，数模中预留了静子调节机构的安装接口，可直接拓展可调静子结构的设计验证。燃烧室段采用了环形燃烧室构型，火焰筒壁面设计了多排梯度冷却气孔，能在高温燃气环境下保证火焰筒壁温处于材料许用范围内，燃烧室头部的燃油喷嘴安装座采用了均布布局，匹配旋流器结构可实现燃油与压缩空气的充分混合，提升燃烧效率同时降低氮氧化物排放。涡轮段采用了高低压涡轮分轴布局，

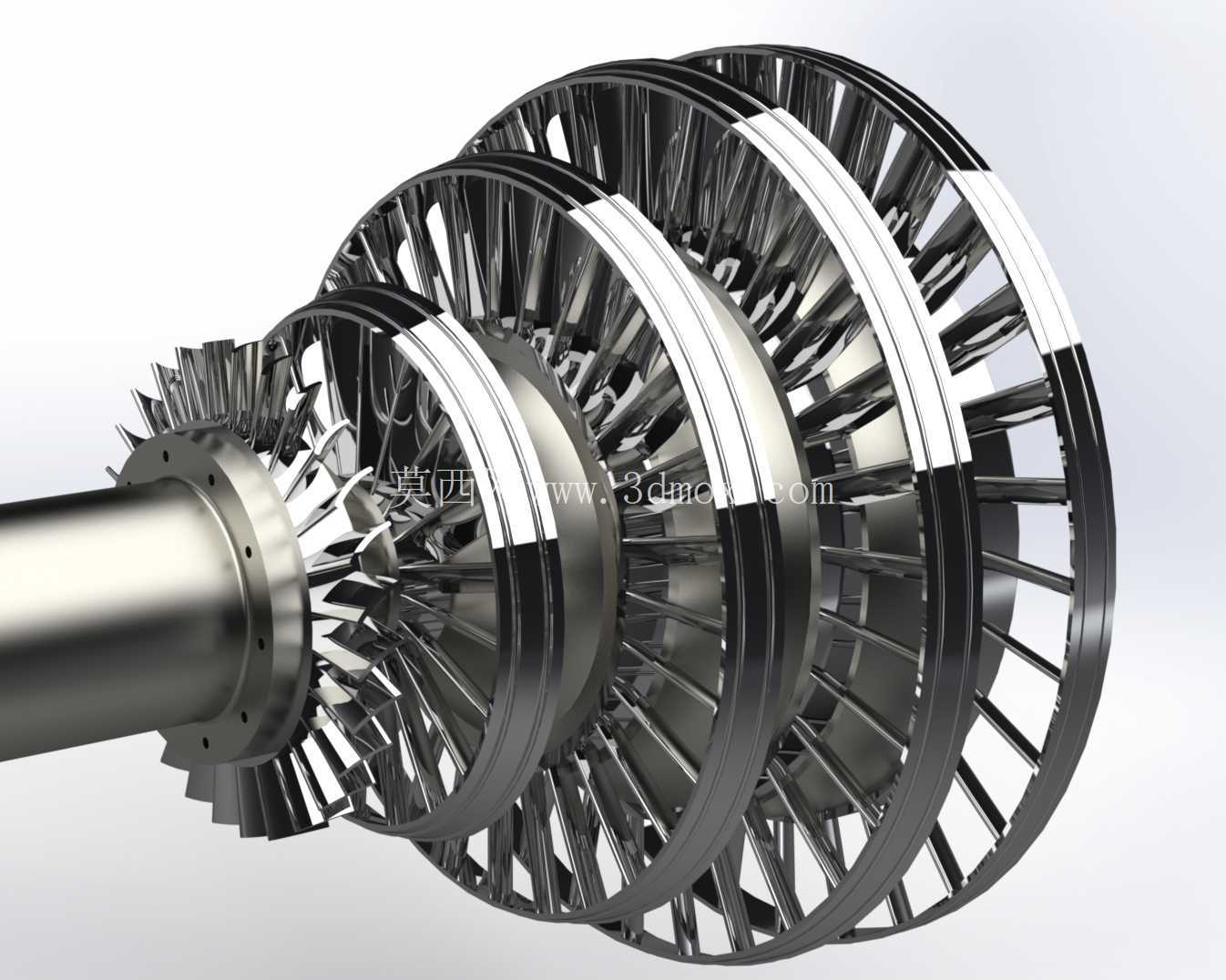

　　高压涡轮通过内轴连接高压压气机轮盘，低压涡轮通过外轴连接前端风扇段，涡轮叶片采用了空心气冷结构设计，叶身预留了气膜冷却孔位，可在1200K以上的燃气环境下长期稳定工作，涡轮盘与轴的连接采用了端齿啮合+锁紧螺母的固定方式，可传递大扭矩的同时保证转子的动平衡精度。从安装边界来看，整套核心转子结构的同轴度公差在数模中严格控制在0.02mm以内，机匣的安装边预留了标准的螺栓连接孔位，可直接匹配外部附件机匣、燃油管路、润滑管路的安装接口，转子的支撑点采用了1-0-1的双支点支撑布局，前支点位于压气机前端，采用角接触球轴承承受径向与轴向复合载荷，后支点位于涡轮后端，采用圆柱滚子轴承承受径向载荷，预留了轴承润滑冷却油路的通道空间。

　　数模中所有叶片的叶型均按照等环量扭向规律设计，从叶根到叶顶的安装角逐渐减小，匹配不同半径处的气流速度三角形，避免气流在叶背处发生分离，提升压气机的喘振裕度。在结构细节上，压气机轮盘与轴的连接采用了过盈配合+平键传动的结构，过盈量按照工作转速下的离心膨胀量做了补偿设计，保证高转速下轮盘与轴不会发生相对滑移，涡轮端的轮盘与轴采用了圆弧端齿连接，可保证多次拆装后的同轴度精度，便于后期维护检修。整套数模的结构拆分逻辑完全按照实际发动机的装配层级设计，从前端进气锥、压气机转子、压气机静子、燃烧室组件、涡轮转子、涡轮静子到尾喷管收敛段，每个部件都可单独拆分查看，也可按照装配流程模拟整机装配过程，对于刚接触航空发动机结构的设计人员来说，可快速理清涡喷发动机的气路走向与承力路径，在做小型涡喷改装设计时，可直接在该数模基础上调整压气机级数、涡轮叶片叶型、燃烧室容积等参数，快速验证不同设计参数下的结构匹配性，避免从零开始建模出现的结构干涉、装配边界不匹配等问题。需要注意的是，该数模为核心流道与转子结构的简化呈现，未包含外部附件传动、燃油调节、点火系统等附属部件，在做实际工程应用转化时，需要根据具体的推力需求补充附属系统的结构设计，同时根据选用的高温合金材料参数校核各部件的强度储备，尤其是涡轮叶片、轮盘等高速旋转部件，需要结合有限元分析做离心应力、热应力的耦合校核，保证工作转速下的结构安全裕度。
