工业级文丘里燃烧器金属结构设计

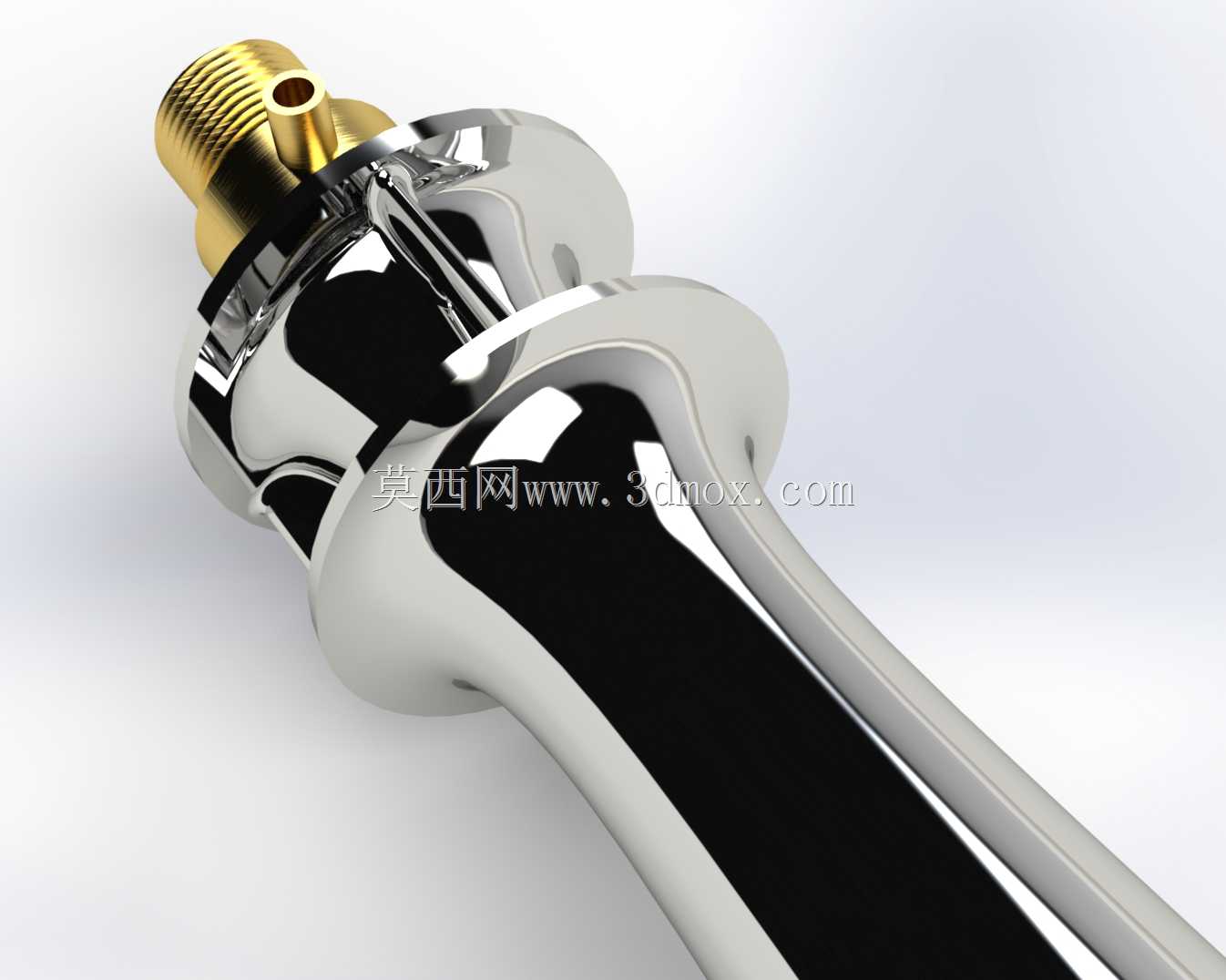

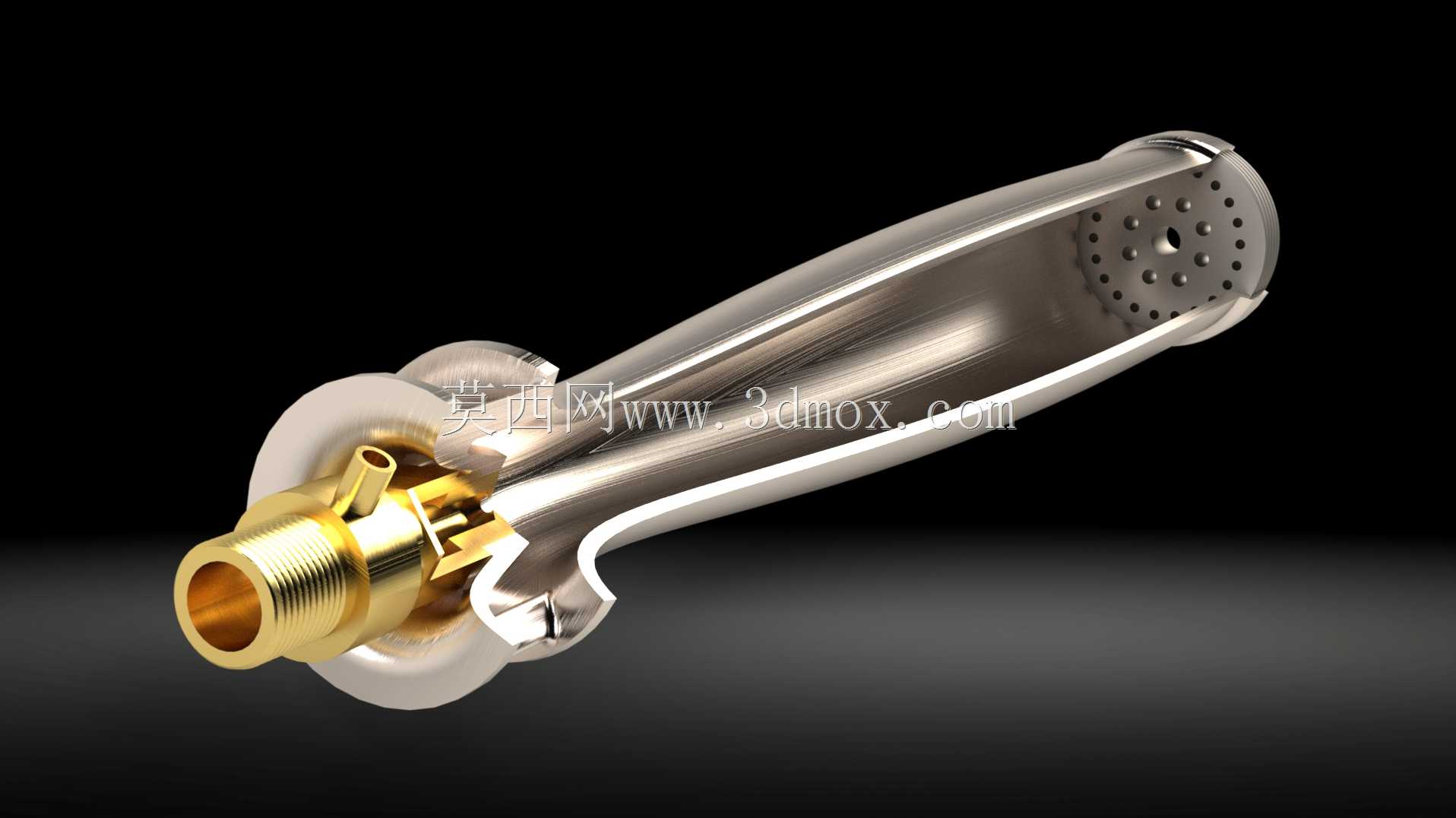

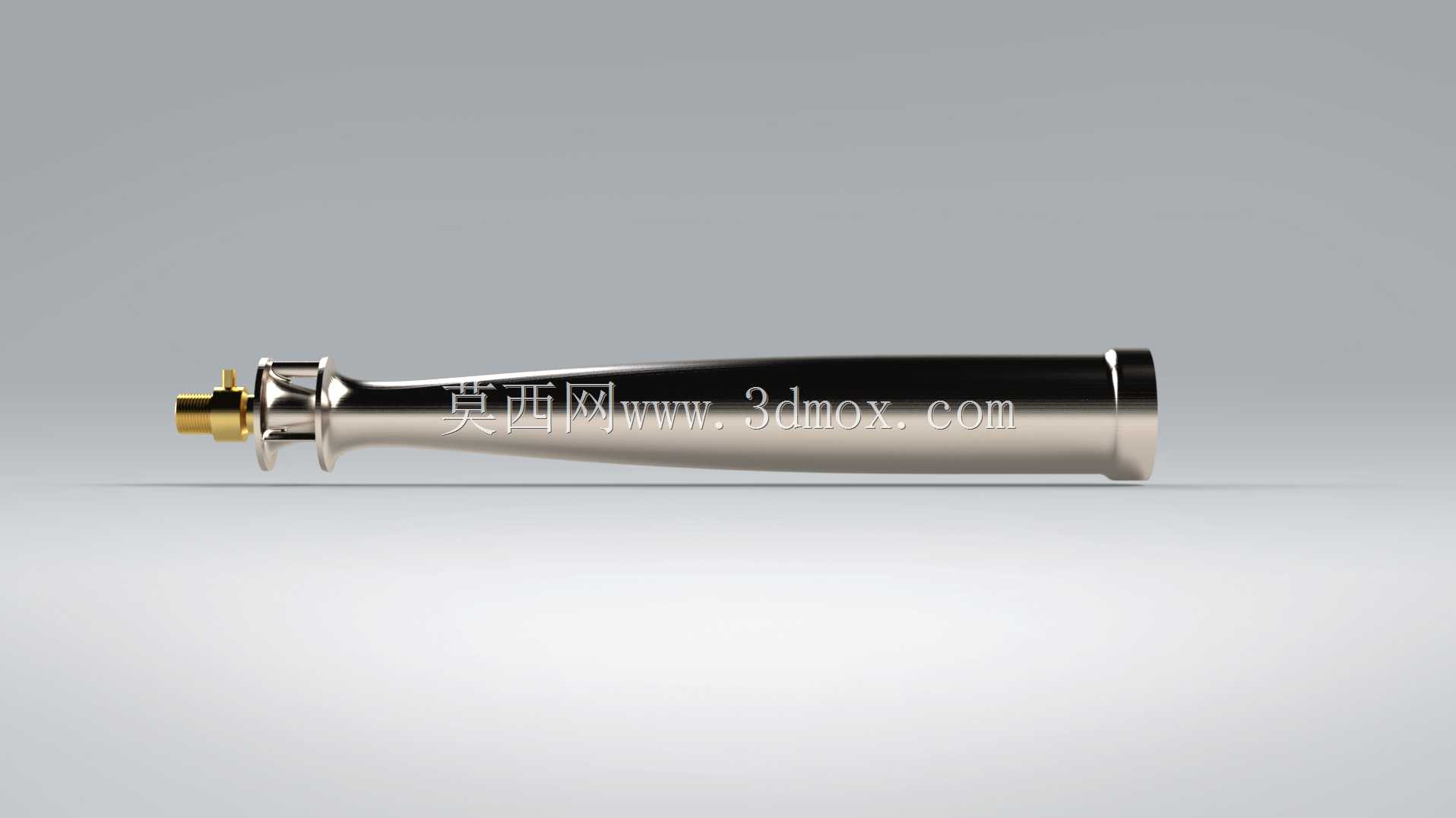

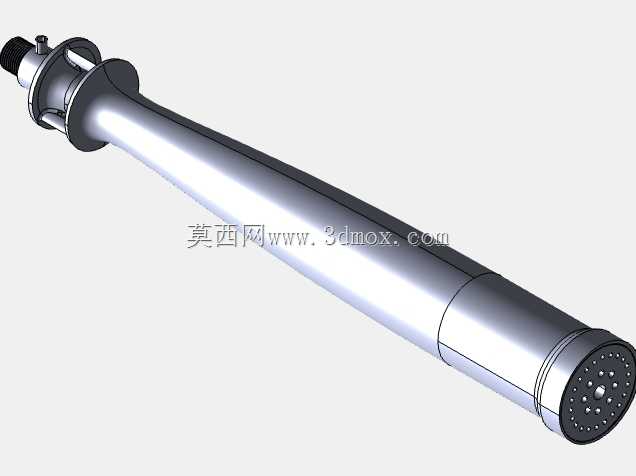

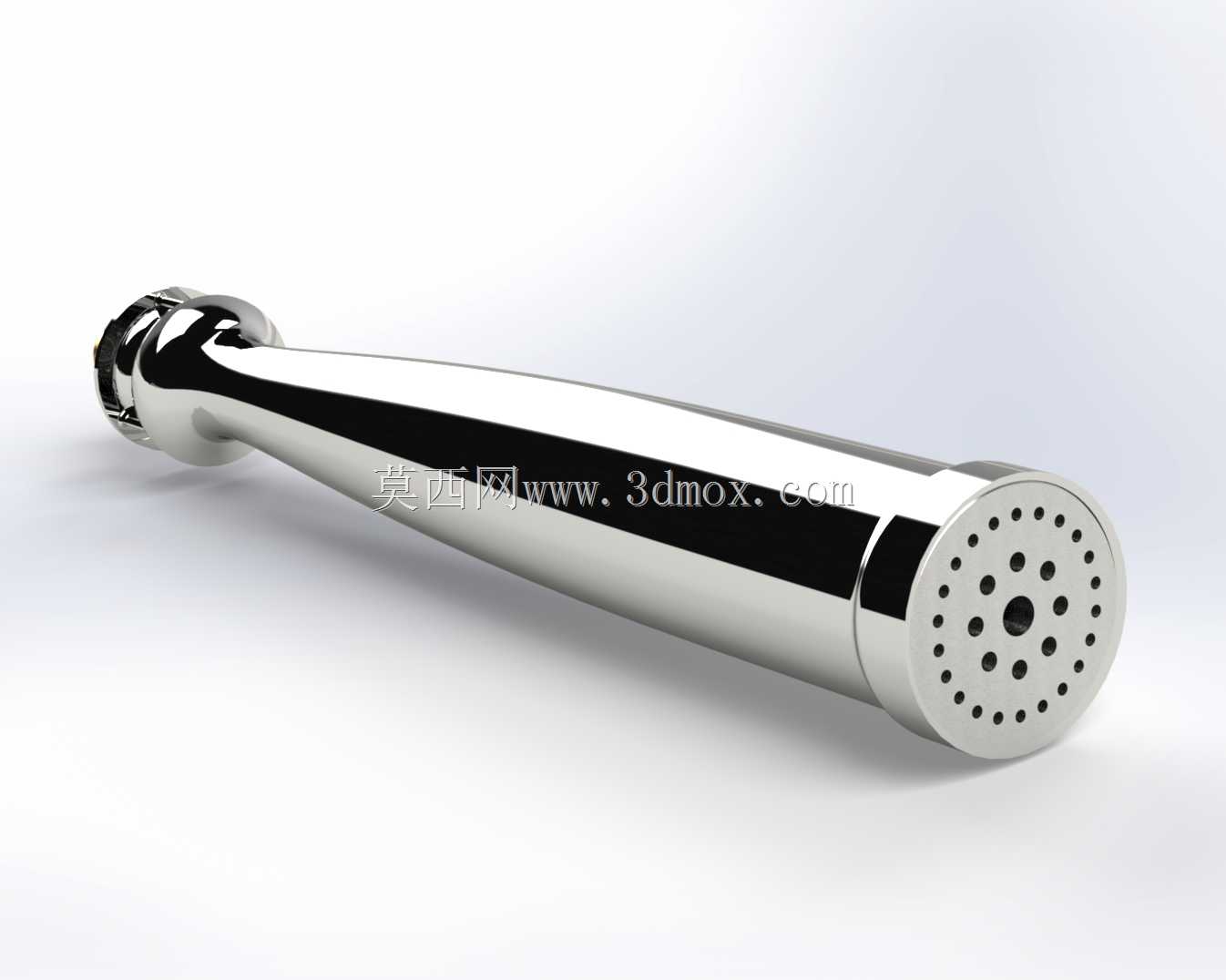

　　出气端采用多孔布气结构，端面上的开孔按照中心大孔、外圈环形排布小孔的方式布置，中心区域的大孔径通道负责主气流输出，外圈环形排布的小孔负责分流稳焰，避免燃烧时出现火焰脱火、回火的问题，不同孔径的开孔深度与主体内腔的导流结构做了匹配，保证每个孔口的出气流速均匀，不会出现局部流速过高导致的火焰吹熄、或者流速过低导致的回火风险。主体外壁采用光滑的金属曲面设计，没有突兀的凸起或者棱角，一方面是为了减少生产加工时的抛光、镀层工序难度，另一方面光滑外壁不容易积留油污、粉尘，在长期高温工况下使用时，日常维护清理的工作量更小，同时流线型的外壁结构也能减少设备安装时与周边管线、结构件的干涉，在狭小的炉膛安装空间内可以灵活调整安装角度。在工业热加工、商用热能供给场景中，文丘里结构的燃烧部件一直是燃气预混燃烧环节的核心载体，这款燃烧器的结构设计完全围绕预混效率、火焰稳定性两个核心工程目标展开，没有多余的装饰性结构，所有曲面、开孔、管径变化都服务于实际燃烧工况需求。从安装边界来看，整体采用长条形流线型主体结构，主体段为等径直筒过渡段，进气端做了收窄的文丘里喉道结构，能够在燃气通入时利用喉道处的流速变化形成负压区，自动卷吸周边空气完成预混，不需要额外增设鼓风配风结构就能实现空气与燃气的均匀混合，大幅降低配套设备的结构复杂度。

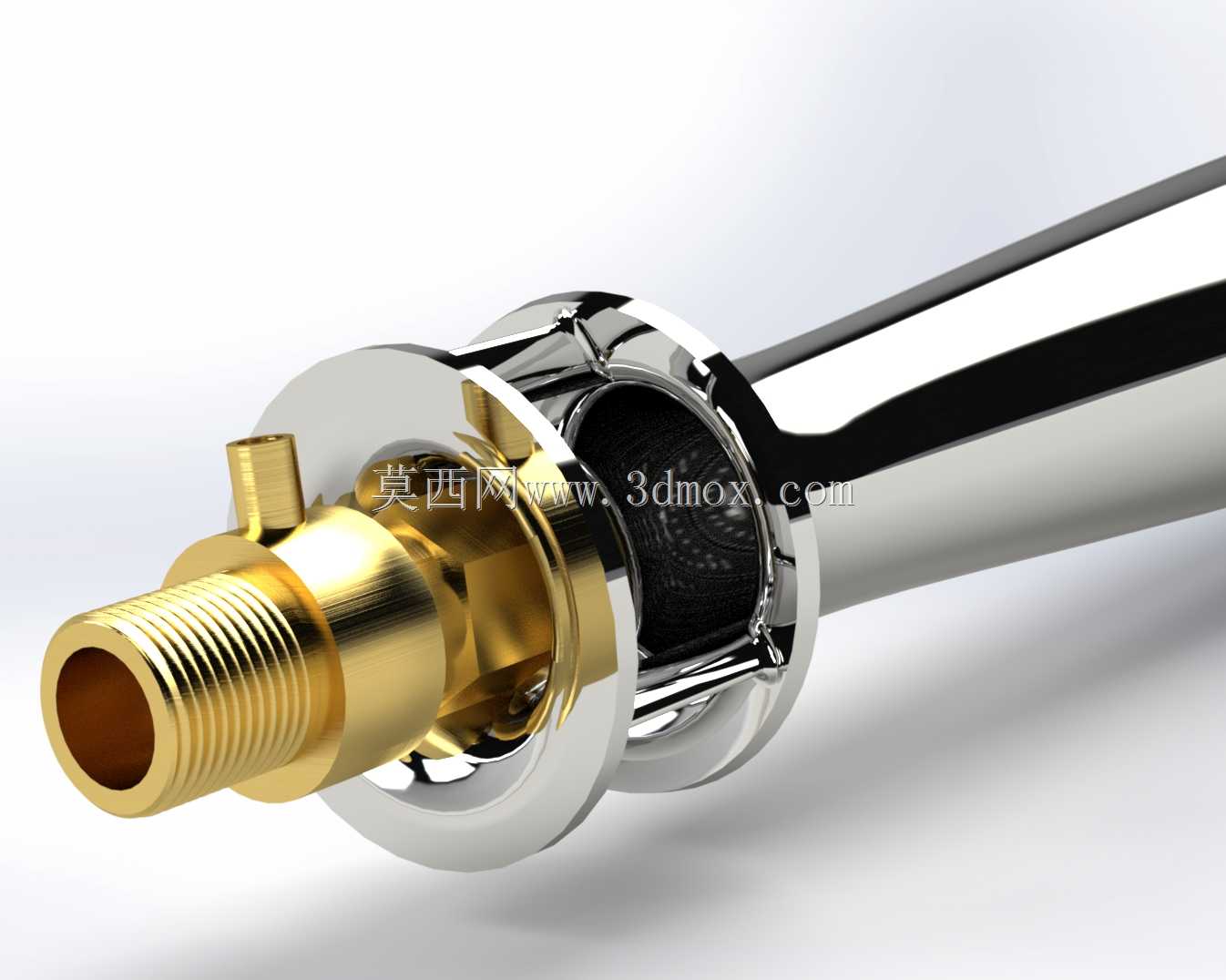

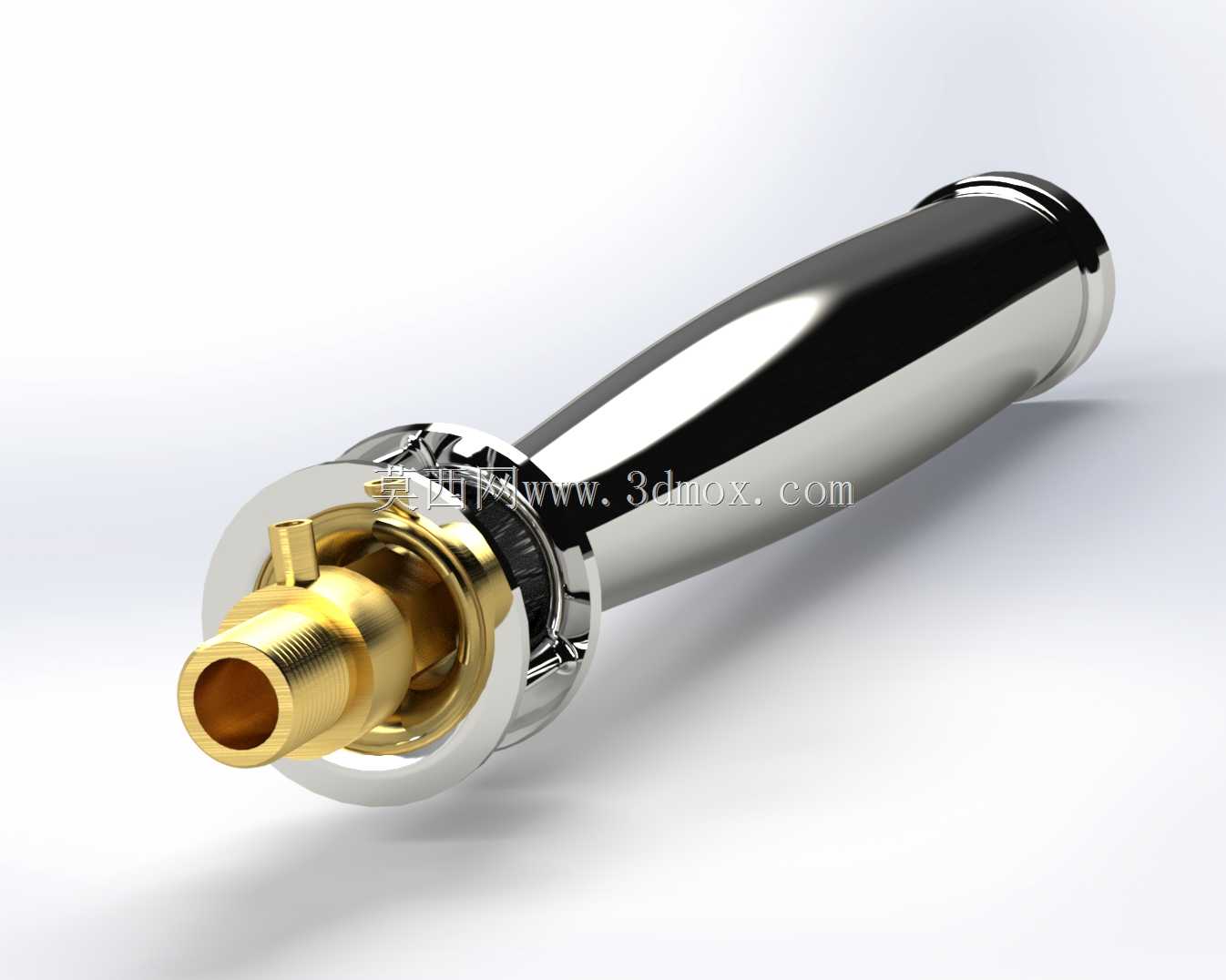

　　从设计思路上看，这款燃烧器没有采用复杂的分体拼接结构，主体为一体化成型的金属构件，仅在进气端预留了标准的燃气接口安装位，出气端的布火孔板与主体采用过盈配合加焊接的方式固定，整体结构的密封性能更好，不会出现燃气泄漏的风险，同时一体化结构的抗热变形能力更强，在长期高温灼烧的工况下，不会因为不同部件的热膨胀系数差异出现结构开裂、错位的问题。在实际应用场景中，这类文丘里燃烧器可以适配天然气、液化石油气等多种常见燃气介质，既可以用在小型工业烘干线、食品加工烘烤设备的热源端，也可以多组组合安装在中小型热水锅炉、暖风设备上，单支燃烧器的热负荷覆盖范围可以满足0.5吨以下小型热能设备的需求，安装时只需要将进气端与燃气供气管路对接，固定好两端的安装支架即可，不需要额外搭配复杂的配风管路，安装门槛更低。

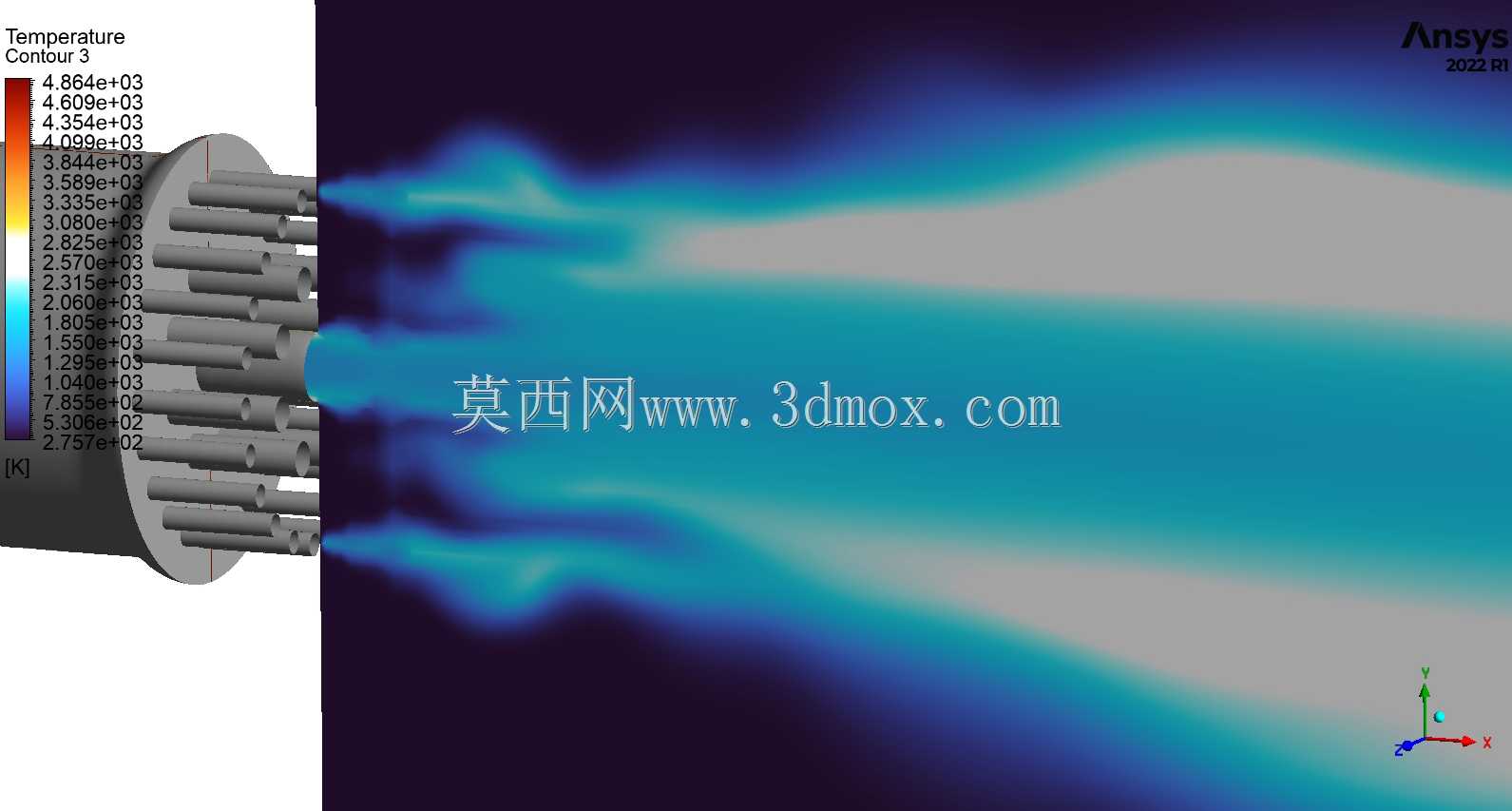

　　结构设计时特意将文丘里喉道的位置做了内壁抛光处理，减少气体流动时的沿程阻力，让燃气与空气的混合过程更顺畅，喉道的收缩比经过反复校核，保证在额定供气压力下，卷吸的空气量刚好达到燃气完全燃烧的空燃比要求，不需要额外调节风门就能实现充分燃烧，大幅降低设备调试的工作量。出气端的布孔角度做了微小的内倾设计，让多股气流在喷出端面前方形成一个稳定的回流区，高温燃烧产物可以在回流区持续点燃新喷出的混合气，即使在供气压力出现小幅波动的情况下，也能保持火焰稳定不熄灭，不需要额外加装稳焰碟或者其他稳焰结构，进一步简化了整体结构。

　　主体的壁厚设计兼顾了结构强度与导热散热需求，既不会因为壁厚过薄导致长期高温下出现结构变形，也不会因为壁厚过厚导致热量大量通过筒体向外散失，提升热能利用效率，外壁的金属镀层可以耐受长期高温氧化，在常规工况下使用寿命可以达到数万小时，不需要频繁更换部件。在安装尺寸边界上，主体的长度、直径都做了标准化适配，可以直接替换市面上同规格的直管式燃烧器，不需要对原有设备的安装位做改造，设备升级替换的成本更低，进气端的接口尺寸符合通用燃气管路标准，可以直接匹配常见的燃气控制阀、管路接头，不需要定制转接配件。
