电力变压器配套限位夹持构件

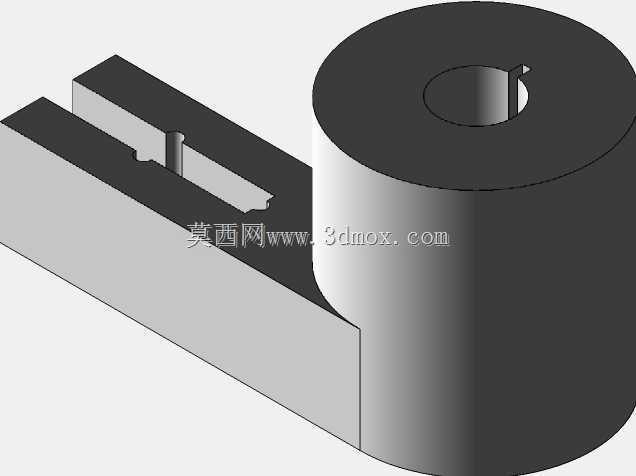

　　该构件属于电力变压器装配环节配套的限位夹持类工装零件，整体由长条形开槽支座与带中心通孔的圆柱定位座两部分组合成型，在变压器产线的铁芯叠装、绕组预装工序中承担工件侧向定位、夹持固定的作用：长槽支座沿变压器叠片台的侧边铺设，槽腔可嵌入叠装工装的导向压条，圆柱座的中心通孔用于穿装锁紧转轴，槽内凸起的小定位柱与圆柱端面的缺口键槽相互配合，既限制被夹持变压器铁芯组件的横向窜动，也能在转轴转动时通过键位传递扭矩，带动夹块完成开合动作。

　　从实际产线使用场景来看，这类构件常布置在变压器铁芯叠装工位的两侧：操作人员将硅钢片逐片叠放到工装台面上时，两侧的夹持构件通过槽位导向调整间距，适配不同容量等级变压器的铁芯宽度，圆柱座内穿装的锁紧轴外接手动压杆或者气动驱动端，转动后带动槽内的滑动压块抵紧硅钢片侧边，避免叠片过程中出现片层偏移、散片错位的问题；在绕组套装工序中，该构件也可作为辅助定位座，托住绕组端部的绝缘支撑件，槽型结构的长导向行程允许夹持位置沿支座长度方向灵活调整，不需要额外在台面上钻孔改造，适配多规格小批量变压器的柔性装配需求。

　　结构设计层面，长条形支座采用等厚矩形基体加工，顶面开设通长的阶梯凹槽，凹槽宽度与配套滑动压块的凸缘尺寸匹配，压块可沿槽腔无卡滞滑动，槽底预留的小圆柱定位柱用于嵌入压块的定位孔，防止压块滑动过程中发生偏转；支座侧边与圆柱定位座的侧壁采用一体式贴合连接，衔接处做圆角过渡消除应力集中，避免长期夹持受力时出现衔接部位开裂。圆柱定位座的中心通孔为整圆贯通设计，孔壁加工有标准键槽，和穿入的锁紧转轴通过平键传递扭矩，圆柱的外径尺寸根据夹持所需的锁紧力校核：当转轴施加额定锁紧扭矩时，圆柱座的侧壁壁厚可承受对应的径向挤压力，不会发生形变胀裂；圆柱座的底面和支座底面保持齐平，安装时可整体贴合在叠装工装的台面上，接触面无凸起台阶，保证放置平稳。

　　安装边界方面，长槽支座的整体长度覆盖常规中小型电力变压器铁芯的侧边夹持行程，支座的宽度尺寸小于叠装台侧边的安装梁宽度，安装时可通过支座两端预留的沉孔穿入螺栓固定在工装台的T型槽内，固定位置可沿T型槽平移调整；圆柱座的轴向高度高于槽型支座的顶面，高出的部分作为转轴的支撑段，转轴穿入后两端可搭配轴用挡圈限位，防止转轴从座体中脱出。构件的所有棱边均做倒角处理，没有尖锐毛刺，既避免操作人员搬运安装时划伤，也防止刮伤变压器硅钢片的绝缘涂层。槽腔的内壁加工粗糙度控制在合理范围，滑动压块在槽内往复移动时阻力均匀，不会出现卡涩或者旷量过大的问题；键槽的位置和中心通孔的同轴度经过校核，转轴装入后转动顺畅，扭矩传递无滞后。在日常维护场景中，该构件属于工装易损件，长期反复夹持受力后若槽腔出现磨损扩量，可直接整体替换，不需要对整套叠装工装进行拆解维修，槽型的开放式结构也方便清理落入槽内的硅钢片碎屑、绝缘纸残渣，用气枪吹扫即可完成清洁，适配变压器车间多粉尘的作业环境。
