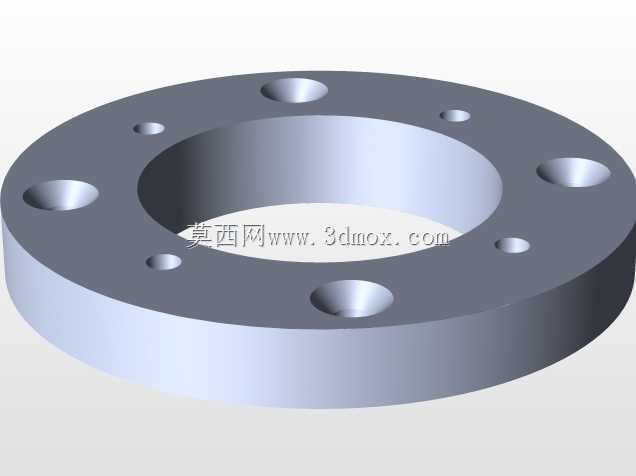

不锈钢法兰盘连接构件三维结构设计

　　在工业流体输送、压力容器装配、电力设备管路连接场景中，法兰作为核心的可拆卸连接构件，其结构合理性直接决定整套管路系统的密封可靠性与装配维护效率。这款不锈钢法兰的结构设计，完全围绕现场实际安装工况展开，首先从安装边界来看，法兰盘的中心通孔尺寸匹配对应公称通径的管路外径，盘体上均匀分布的螺栓孔采用沉孔设计，既可以让螺栓头完全沉入盘体内部避免外露磕碰，也能保证螺栓紧固时的受力面与法兰端面完全垂直，杜绝偏载导致的密封面压合不均问题。

　　从设计思路层面，这款法兰摒弃了多余的装饰性结构，所有几何特征都服务于功能实现：盘体的厚度经过受力校核，能够承受对应压力等级下的管路轴向拉力与径向剪切力，不会在长期带压运行过程中出现盘体翘曲变形；密封面采用平面加工设计，适配非金属平垫片的密封形式，加工时严格控制端面平面度公差，避免因密封面存在微观凹凸导致介质渗漏。螺栓孔的分布圆直径经过精准计算，既保证相邻螺栓之间有足够的扳手操作空间，也不会因为孔位过于靠近盘体外缘导致盘体边缘结构强度不足，同时孔位与中心通孔的同轴度公差控制在合理范围内，避免安装时出现管路错位强行装配产生的内应力。

　　实际应用中，这类不锈钢法兰多用于有防腐蚀要求的流体管路、食品级输送管线、电力设备的冷却系统管路连接，安装时只需将两个法兰盘的密封面对齐，中间放置对应规格的密封垫片，穿入螺栓后按照对角顺序逐步紧固到规定扭矩，即可实现可靠的密封连接。盘体的外圆边缘做了小尺寸倒角处理，既可以去除加工产生的锐边避免安装时划伤操作人员，也能在管路对接时起到导向作用，降低对位难度。沉孔的深度设计刚好匹配对应规格内六角螺栓的头部高度，安装完成后螺栓头不会突出法兰端面，在空间紧凑的安装场景中不会与周边构件产生干涉，也能减少外部环境对螺栓的腐蚀，延长紧固件的使用寿命。

　　在结构细节处理上，中心通孔与法兰端面的垂直度严格控制，保证管路对接后两段管线的同轴度，避免介质流经连接处时产生紊流，降低管路运行过程中的振动与噪音。盘体的所有转角位置都做了微小的圆角过渡，避免热处理或者机加工过程中出现应力集中，降低长期受力状态下的开裂风险。这类法兰的互换性较强，只要对应相同的公称通径与压力等级，就可以和同标准的法兰实现互换安装，不需要额外的适配加工，能够大幅降低现场维护的备件成本与更换耗时。

　　从建模逻辑来看，这款法兰的三维结构完全遵循实际加工工艺顺序构建，先通过旋转特征生成法兰的基体盘体与中心通孔，再通过阵列特征生成均匀分布的沉头螺栓孔，最后添加倒角、圆角等工艺特征，所有特征的参数都可以根据实际使用的公称通径、压力等级进行快速调整，能够适配不同规格的管路连接需求，结构设计没有冗余特征，既方便后续的工程图导出与数控加工程序生成，也能在装配仿真时准确还原实际安装状态，提前排查安装干涉、螺栓操作空间不足等潜在问题，为后续的生产加工与现场安装提供准确的三维数据支撑。
