起重机配套Cochrane型除氧器替换喷嘴结构

　　在热力发电厂、工业锅炉配套的给水处理系统中，除氧器是保障给水品质、避免后续管路与换热设备发生氧腐蚀的核心设备，而喷嘴作为除氧器内部实现给水雾化、增大气水接触面积的关键执行部件，其雾化效果、流通稳定性、安装适配性直接决定了除氧效率与出水溶氧指标。本次呈现的替换型喷嘴，参考Cochrane型除氧器喷雾阀的实际运行工况做逆向适配设计，主要面向在役老旧除氧器的备件替换场景，解决原厂备件采购周期长、适配成本高的现场问题。

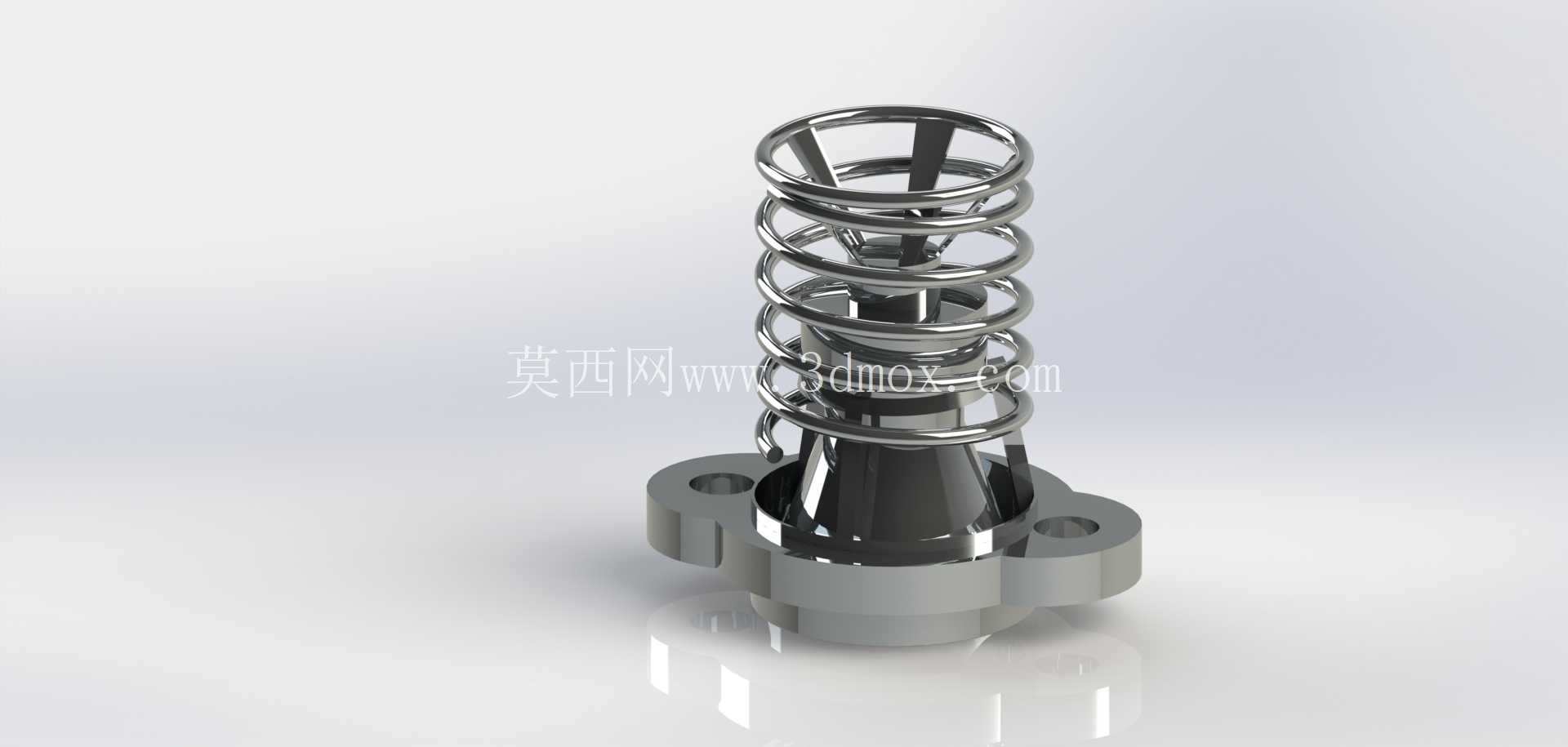

　　从结构功能来看，该喷嘴采用弹簧预紧式的启闭结构，上部的圆柱螺旋压缩弹簧为阀芯提供恒定的预紧压力，当给水进入喷嘴腔体达到额定工作压差时，水压克服弹簧力推动阀芯抬升，水流通过阀芯与底座之间的环形缝隙喷出，在弹簧导流结构的作用下被剪切破碎为细小雾滴，均匀填充除氧头的传质空间，与逆向流动的加热蒸汽充分接触，完成水中溶解氧的析出过程。这种弹簧自紧式结构可以在给水流量波动时自动调整阀芯开度，在30%-110%的额定流量区间内都能保持稳定的雾化角与雾滴粒径，避免低负荷时雾化效果差、高负荷时水流直冲塔壁的问题，适配机组调峰运行时的给水流量变化需求。

　　设计过程中优先考虑了安装边界的通用性，底座采用带两个对称安装孔的法兰式凸缘结构，安装孔的中心距、凸缘定位止口的尺寸完全匹配常规Cochrane型除氧器的喷嘴安装座，现场替换时无需对原有塔内的安装板做二次加工，只需拆除旧喷嘴的固定螺栓即可完成换装，大幅缩短停机检修的备件更换时间。阀芯的导流段采用锥面收敛结构，水流在锥面处被加速后沿切线方向甩出，配合上部的弹簧圈扰流作用，雾滴的索太尔平均粒径可以控制在0.3-0.8mm区间，保证雾滴在塔内的停留时间满足传质要求，同时避免雾滴过细被蒸汽流携带进入后续蒸汽管路，造成蒸汽带水影响下游设备运行。

　　从材质适配角度，结构设计预留了不同材质的选型空间，与水接触的底座、阀芯部件可根据给水水质选用304、316L不锈钢或者双相钢材质，弹簧部件采用耐温耐蚀的Inconel合金丝绕制，避免长期在高温湿氧环境下发生应力松弛或者腐蚀断裂，保证喷嘴的启闭动作可靠。在建模过程中对弹簧的预压缩量做了运动仿真验证，确保在0.05-0.2MPa的正常工作压差区间内，阀芯的行程与流量特性呈线性对应，不会出现启闭突变导致的水锤现象；同时对安装凸缘的螺栓孔做了沉头设计，固定螺栓安装后头部不凸出于底座平面，避免对喷嘴出口的流场造成干扰，也防止螺栓长期受水流冲刷发生松动脱落。

　　实际应用中，这类替换喷嘴除了用于电站除氧器，也可适配化工行业的热力除氧设备、余热回收系统的喷淋换热部件，其核心的弹簧预紧雾化结构可以根据不同的工作压力、流量需求调整弹簧刚度与阀芯锥角，在保证雾化效果的前提下降低运行阻力，减少给水泵的出口压头损耗。建模时对所有配合面做了公差匹配设计，阀芯与底座的导向段采用H8/f7的间隙配合，保证阀芯动作灵活无卡涩，同时配合间隙控制在0.05mm以内，避免低压运行时发生内部泄漏影响雾化压力；弹簧的两端都做了磨平处理，装配后弹簧的中心线与喷嘴轴线的同轴度控制在0.1mm以内，避免阀芯偏斜导致的单侧水流喷射不均，保证整个喷淋覆盖区域的雾滴分布均匀度偏差不超过15%。
