单旋翼反扭矩垂直起降无人飞行器

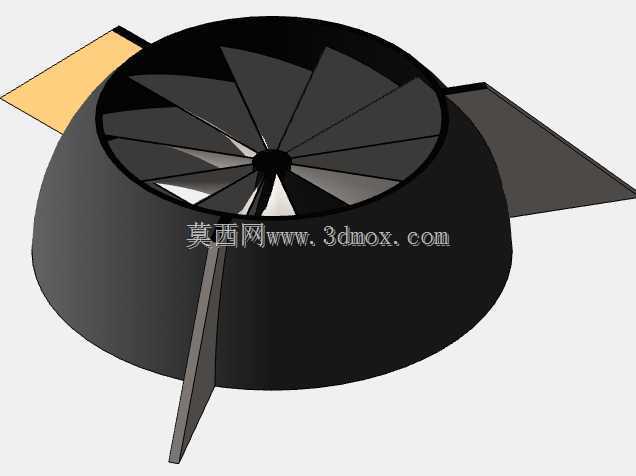

　　这套三维结构围绕单旋翼涵道式垂直起降飞行器展开，核心气动部件集中在中部环形涵道内。涵道采用大直径短舱形式，内壁与旋翼桨尖保持较小径向间隙，目的是利用涵道唇口绕流提升低速悬停效率，同时降低桨尖涡带来的噪声和外露旋翼碰擦风险。旋翼由多片宽弦桨叶组成，桨叶从中心桨毂向外辐射布置，根部保留安装角调整区域，便于在详细设计阶段匹配不同总距和转速下的拉力曲线。

　　与常规单旋翼直升机不同，该方案没有独立尾桨，反扭矩补偿通过机身周边气动面和涵道下方气流偏转来实现。模型中可以看到多片向外伸展的固定翼面和垂尾结构：左右两侧翼面在巡航状态下提供升力，前飞时可逐步卸载旋翼；下方细长垂尾伸入涵道排气区，利用旋翼下洗流形成侧向力，从而平衡旋翼旋转产生的扭矩。这种布置把尾桨功能融入尾翼和涵道流场，减少了外露传动件，也使整机在狭窄场地起降时更安全。

　　实际使用场景主要面向低空巡检、城区监视、应急通信中继和小范围快速侦察。悬停阶段，涵道风扇提供主要升力，机体姿态通过气动面在滑流中的偏转以及旋翼拉力分配来控制；转入前飞后，固定翼面承担部分升力，旋翼系统继续提供推力或升力补充，使飞行器兼具垂直起降和较高巡航效率。对结构设计人员而言，建模时需要重点关注涵道、桨毂、翼面连接区三条载荷路径：旋翼交变拉力通过桨毂传入中心支架，涵道壁承受气动吸力和振动，翼根则同时承受弯曲、扭转与着陆冲击。

　　外形上，主体近似圆筒形涵道短舱，外侧翼面呈薄板状向外延伸，尾部垂尾向下穿过下洗流场。安装边界设计时，应保证旋翼旋转面与涵道内壁无干涉，桨尖间隙沿周向均匀；翼面与涵道连接处需要设置过渡圆角或加强肋，避免尖角造成应力集中。中心桨毂区域要预留电机、减速机构或电调安装空间，若采用电动方案，还需在涵道静子叶片或支架内规划线缆通道，使动力线与信号线分离走线。

　　涵道唇口建议按圆滑前缘处理，上唇半径不能过小，否则低速大迎角下容易发生气流分离；下段内壁可适度收敛，使排气加速并提高操纵面效率。垂尾位于高速下洗区，其面积、弦长和安装角度直接影响反扭矩能力，设计中需结合旋翼转向确定偏置方向。两侧固定翼的后缘可预留副翼或襟副翼舵机位置，翼面内部采用梁肋结构时，应把主梁尽量靠近翼根最大弯矩区，并在涵道外壁设置对应连接法兰。

　　从三维建模流程看，先建立旋翼旋转盘、涵道轴线和翼面基准面，再依次完成桨叶曲面、涵道壳体、翼面骨架和尾翼外形。桨叶不宜只按简单平板处理，需体现扭转、弦长变化和根部加厚；涵道壳体应区分内壁气动面、外壁承力面和上下唇口。装配检查时，要重点验证旋翼转动包络、舵面偏转范围、维护拆装空间以及地面支架支撑点。起落或着陆界面可在涵道底部和尾翼末端设置缓冲接触点，保证静置时机体重心落在支撑多边形内。

　　该概念结构的价值在于把涵道旋翼的安全性、固定翼的巡航效率和尾翼滑流操纵结合在一起。工程深化时，还需围绕旋翼动力学、涵道气动干扰、翼面颤振裕度和电机散热继续校核，但当前模型已经清楚表达了总体构型、主要承力构件和操纵面布置，可作为无人飞行器方案论证、结构细化和仿真分析的基础数字样机。
