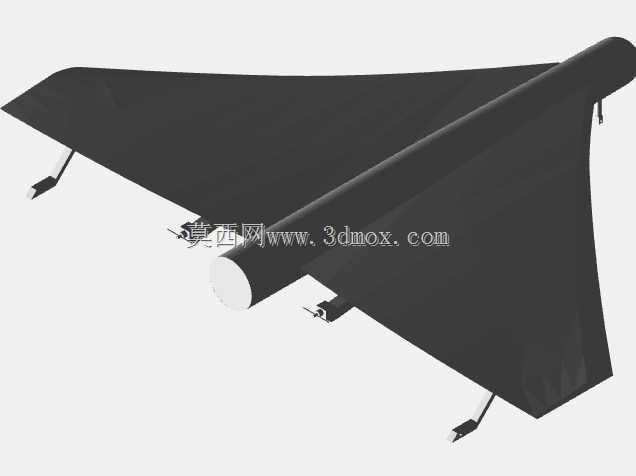

无尾三角翼气动布局试验飞行器结构

　　在航空飞行器前期气动验证环节，这类无尾三角翼构型的试验件是低速风洞试验与飞行动力学仿真验证的核心载体，不同于量产机型的完整结构，该试验件聚焦三角翼布局的核心气动特性验证，省略了冗余的机载设备安装位，将结构重心完全放在翼身融合段的气动外形精度上，为后续飞控参数整定、翼面载荷分布计算提供基础的实体参考。从实际应用场景来看，这类试验结构既可以用于高校航空专业的教学演示，帮助学生理解无尾三角翼的升阻特性、俯仰操纵逻辑，也能作为小型无人验证机的主体结构框架，搭配小型动力系统完成低空飞行验证，测试大后掠角三角翼在低速、跨音速阶段的气流分离特性，收集不同迎角下的翼面涡流数据，为后续正式机型的翼型优化提供实测数据支撑。

　　从功能特性上看，该结构采用翼身融合的一体化设计，圆柱形机身段与三角翼的衔接处做了顺滑过渡处理，没有明显的棱角折线，能够有效降低翼根处的气流干扰阻力，三角翼的大后掠角设计可以在高速飞行时推迟激波产生，提升飞行器的临界马赫数，同时三角翼的翼面面积较大，能够在低速大迎角状态下利用脱体涡获得额外的涡升力，改善无尾布局的低速起降性能。机身前端的圆柱段预留了动力系统与飞控设备的安装空间，内部可根据试验需求布置配重块调整整机重心位置，匹配不同静稳定度的测试要求，翼面后缘预留了操纵面的安装槽位，可根据试验方案加装升降副翼，验证无尾布局的俯仰与滚转操纵效率，翼下的凸起结构为起落架安装位，适配小型滑跑起降的试验需求，不需要额外加装复杂的收放机构，降低试验阶段的结构复杂度。

　　在设计思路层面，该结构优先保证气动外形的准确性，所有曲面均按照NACA翼型的参数化逻辑生成，翼型厚度从翼根到翼尖按照线性比例递减，既保证翼根处有足够的结构强度承载飞行时的弯矩，也能减轻翼尖的结构重量，降低翼尖颤振的发生概率。翼身融合段的过渡曲面采用G2连续处理，避免曲面拼接处出现台阶或曲率突变，防止在风洞试验或实际飞行时产生不必要的乱流，影响测试数据的准确性。结构设计时充分考虑了3D打印加工的工艺特性，所有壁厚保持均匀，没有出现壁厚突变的区域，避免打印过程中出现翘曲变形，翼面的内部可根据需要设置轻量化的点阵填充，在保证结构刚度的前提下降低整体重量，提升试验飞行时的推重比。

　　关于外形尺寸与安装边界，该试验结构的翼展与机身长度比例控制在1.2:1左右，属于典型的小展弦比三角翼布局，机身圆柱段的直径根据内部安装的设备尺寸确定，预留了足够的走线空间与设备固定位，翼根处的弦长较长，能够为翼身连接提供足够的粘接或螺接面积，保证飞行时翼面不会出现松动。安装边界方面，机身前端的圆柱段为标准圆形截面，可适配不同规格的螺旋桨整流罩或动力电机安装座，翼下的起落架安装位间距经过计算，保证地面滑跑时的横向稳定性，避免起降过程中出现侧翻，翼面后缘的操纵面安装槽深度统一，可适配标准规格的舵机与舵面铰链，不需要额外进行二次加工即可完成操纵系统的装配。整个结构的重心设计在翼根弦长的30%位置附近，匹配无尾三角翼布局的静稳定要求，在加装不同重量的试验设备时，可通过调整机身前端的配重来调整重心位置，保证飞行时的纵向稳定性。在实际试验过程中，该结构可根据测试需求在翼面表面粘贴压力传感器，采集不同飞行状态下的翼面压力分布数据，也可通过表面 tuft 法观察翼面的气流流向，验证三角翼的脱体涡生成与破裂位置，为后续的翼型优化提供直观的实测依据，相比纯仿真计算，实体结构的风洞试验与飞行测试能够获得更贴近真实工况的数据，修正仿真模型的参数误差，提升后续机型设计的可靠性。
