NACA6415翼型垂直轴风力涡轮叶片结构

　　在分布式离网供电、城市建筑配套微电网、偏远区域独立供电系统的场景中，垂直轴风力涡轮的适配性远高于传统水平轴机型，其无需对风、低风速启动、运行噪音低的特性，让这类设备可以安装在建筑屋顶、路灯杆顶、通讯基站支架等空间受限的区域，而翼型作为决定涡轮风能捕获效率的核心部件，直接影响整套设备的启动风速、额定功率输出与运行稳定性。本次设计的翼型结构基于NACA6415低速翼型优化而来，针对垂直轴涡轮叶片在旋转过程中攻角周期性变化的工况做了适配调整，不同于固定翼飞行器使用的同系列翼型，垂直轴涡轮叶片在每一圈旋转中都会经历正负攻角切换，翼型表面的压力分布会随方位角持续变化，因此在翼型轮廓构建时，特意保留了原翼型15%的相对厚度，保证叶片在大攻角工况下的气流附着能力，延缓失速发生的区间，同时对翼型前缘做了微小的钝化处理，降低叶片在低尖速比运行时的气动噪音，适配城市居民区周边的安装要求。

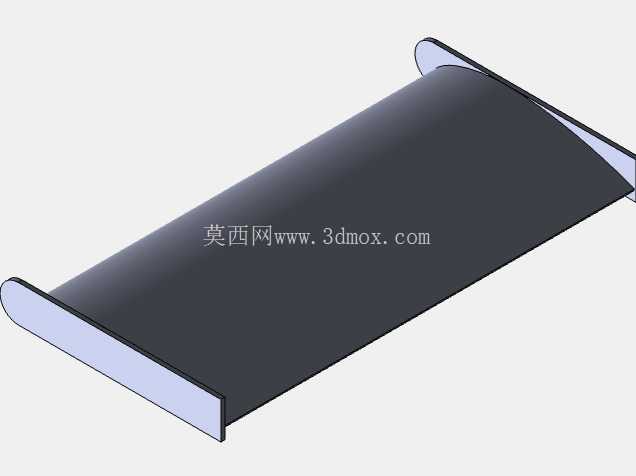

　　从结构设计逻辑来看，这款叶片采用等截面直翼构型，没有做常规水平轴叶片的扭转变截面设计，一方面是降低加工制造难度，无论是采用玻璃钢模压、铝合金挤压还是3D打印工艺，等截面结构的生产良率更高，单件制造成本更低，适合小批量分布式场景的应用；另一方面直翼结构的安装固定方式更简单，叶片两端通过端板与涡轮的上下转盘连接，不需要额外做变桨距机构，整套涡轮的转动部件更少，后期运维的工作量大幅降低。

　　在安装边界的考量上，叶片的弦长尺寸适配1-3kW功率等级的垂直轴涡轮，单根叶片长度可根据整机额定功率做等比例缩放，弦长与叶片长度的比例控制在1:6到1:8之间，避免叶片过长引发的颤振问题；叶片与中心转轴的安装半径需要匹配翼型的弦长，通常安装半径为弦长的3-4倍，保证相邻叶片在旋转过程中不会出现气动干涉，同时让叶片扫过的风场面积达到最优值。从功能特性来看，这款翼型在3-20m/s的风速区间内都有稳定的升阻比表现，启动风速可低至2.5m/s，适合国内大部分区域的年平均风速条件，叶片两端的端板结构可以抑制翼尖涡流的产生，降低叶片展向的气流流动损失，提升单叶片的风能捕获效率；翼型的最大厚度位置位于弦长40%处，给叶片内部的加强筋布局预留了足够空间，叶片内部可以设置沿展向分布的矩形加强筋，在控制叶片重量的前提下提升整体抗弯刚度，应对极端大风天气下的载荷冲击。

　　实际选型应用时，单台涡轮通常配置3-5片该款翼型叶片，叶片数量越多，涡轮的启动扭矩越大，低风速下的运行稳定性越好，但对应的风阻也会提升，高风速下的转速上限会有所降低，可根据具体安装区域的风资源条件调整叶片配置数量；叶片与转盘的安装角设置为0度即可获得最优的气动效率，不需要额外设置安装攻角，降低现场安装的调试难度，即使是非专业人员也能完成整套设备的组装。不同于常规的升力型垂直轴叶片，这款基于NACA6415优化的翼型在负攻角区间的升力系数对称性更好，叶片在顺风侧和逆风侧的力矩输出更均衡，涡轮旋转过程中的扭矩波动更小，配套的发电机运行更平稳，能有效降低传动系统的疲劳载荷，延长整套风力发电设备的使用寿命。在结构细节处理上，叶片的后缘做了0.5mm的钝边处理，避免尖锐后缘在加工过程中出现的毛刺、分层问题，同时也能降低叶片在高速旋转时的风切噪音；叶片表面的粗糙度要求控制在Ra1.6以内，减少表面摩擦阻力带来的效率损失，如果采用玻璃钢材质生产，表面可做喷塑处理提升抗紫外线老化能力，适配户外长期露天使用的工况。
