深沟球滚珠轴承结构三维数模

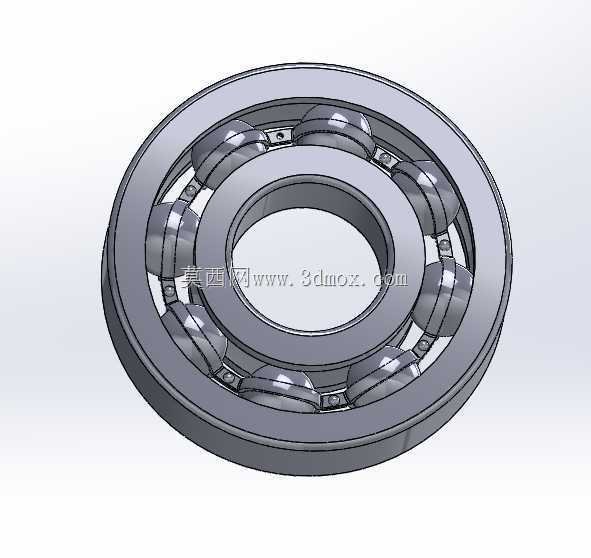

　　这套滚珠轴承三维数模完整还原了深沟球轴承的典型内部构造，包含外圈、内圈、多颗钢制滚动体以及分隔滚珠的保持架，各零件之间的装配关系清晰，适合用于机械传动结构教学、设备选型校核、虚拟装配演示以及旋转支承方案的前期方案沟通。从实际工程使用来看，这类轴承最常出现在电机输出端、减速器输入轴、输送机辊筒、机床辅助传动轴、风机叶轮轴以及各类中小型旋转设备中，核心作用是在轴与箱体孔之间建立低摩擦的滚动支承，让轴系在高速或中低速运转时保持稳定的径向定位，同时承受一定比例的双向轴向载荷。

　　建模时没有把轴承简化成一个实心圆环，而是将滚道、滚珠和保持架分别独立表达，这一点对结构设计人员很有价值。外圈外圆柱面用于与轴承座孔形成配合，内圈内孔用于与转轴轴颈配合；两侧滚道并非简单直角槽，而是具有与滚珠球面曲率相匹配的弧形沟道，沟道曲率半径略大于滚珠半径，使接触区能够形成合理的赫兹接触应力分布。滚珠沿周向均匀布置，保持架兜孔将相邻滚动体隔开，避免滚珠在运转过程中直接接触、摩擦和挤压，同时保证各滚动体在承载区和非承载区之间均匀分布，降低摩擦发热与磨损。

　　从设计思路上看，深沟球轴承的几何重点在于同轴度、沟道位置和滚动体包络关系。内圈与外圈的中心线需要保持重合，滚道沟底直径、滚珠直径、接触角以及径向游隙之间存在明确约束。数模中滚珠被约束在内外圈沟道之间，既体现了装配后的接触状态，也保留了滚动体绕自身轴线旋转和沿公转路径运动的空间。保持架的外形采用周向包覆结构，兜孔与滚珠之间留有微小间隙，这个间隙在真实产品中用于容纳润滑脂、补偿热膨胀，并避免保持架对滚动体形成过约束。

　　外形与安装边界方面，轴承整体呈扁平环形，外径、内径和宽度构成最基本的安装包络。外圈装入座孔时通常依靠外圆面实现径向定位，端面可由轴承端盖或孔用挡圈限制轴向位置；内圈装到轴颈上后，可通过轴肩、锁紧螺母、弹性挡圈或套筒进行轴向固定。三维布局时需要在轴承两侧预留拆装空间，尤其是内圈拆卸方向，应保证拉马钩爪能够接触内圈端面；外圈周边则要考虑座孔倒角、挡肩高度和端盖压紧面。若轴系存在热伸长，还应在固定端与浮动端之间区分支承形式，避免轴承因轴向预紧过大而提前失效。

　　在设备运行中，滚珠轴承主要承受径向载荷，当沟道存在接触角或内圈受到轴向限位时，也可承受 moderate 的轴向力。与滑动轴承相比，它的启动摩擦阻力小，旋转精度稳定，维护相对方便，对润滑条件的适应性较强。密封或开式结构的选择取决于工况：粉尘较多的输送设备、农业机械和户外装置常采用带防尘盖或密封圈的版本；齿轮箱、高速主轴等采用油润滑或集中脂润滑的部位，则多使用开式轴承，以便润滑油进入滚道接触区。

　　数模表达还能帮助设计者校核相邻零件的干涉关系。轴承安装处的轴肩高度不能超过内圈允许的圆角范围，座孔挡肩也不能压到外圈圆角，否则装配时会出现贴合不实或应力集中。轴颈和座孔端部应设置倒角，引导轴承顺利压入；配合过盈量需根据载荷方向、转速和工作温度确定，内圈随轴旋转时通常选择较紧的轴配合，外圈在座孔内浮动时则可采用较松的孔配合。对于需要预紧的精密轴系，可通过成对安装、弹簧压紧或端盖修磨来控制游隙，但预紧力过大会增加摩擦转矩和温升。

　　从维护角度看，滚珠、内圈、外圈和保持架共同决定轴承寿命。滚动体与滚道之间的接触应力、润滑膜厚度、污染颗粒侵入程度以及安装对中误差，都会影响疲劳剥落和噪声表现。三维模型中将滚珠数量、保持架窗口和环形套圈完整呈现，能够直观解释轴承为什么能够降低旋转摩擦：轴转动时，内圈通过摩擦带动滚珠沿沟道滚动，滚珠再带动外圈或相对外圈运动，滑动接触被大量滚动接触替代，从而减少功率损耗。

　　在整机设计阶段，这类模型还可用于运动仿真和爆炸视图制作。爆炸状态下可以展示内圈、外圈、滚珠、保持架的装配顺序，帮助加工、装配和维修人员理解零件层级；在装配状态下，则可检查端盖、套筒、挡圈、密封件与轴承宽度之间的尺寸链。对于需要做轻量化或成本控制的设备，轴承选型不能只看承载能力，还要兼顾转速极限、安装空间、润滑方式、密封形式以及轴系热补偿，数模中清晰的环形边界和内部滚动体布局，正好为这些工程判断提供了直观依据。
