八轴旋翼农用喷药植保无人机结构

　　这款八轴旋翼植保作业飞行器，核心服务于大田农作物、经济林果的病虫草害防治药剂喷施作业场景，可覆盖小麦、水稻、玉米等大田粮食作物，以及柑橘、苹果、棉花等经济作物的航空植保需求，相比传统地面施药机械，能够有效规避高秆作物封行后地面机械进地压苗、丘陵山地地块地面设备无法通行的作业痛点，作业过程中旋翼产生的下行气流可带动药液雾滴穿透作物冠层，提升叶片背面、植株中下部的药剂附着率，减少药液飘移浪费。

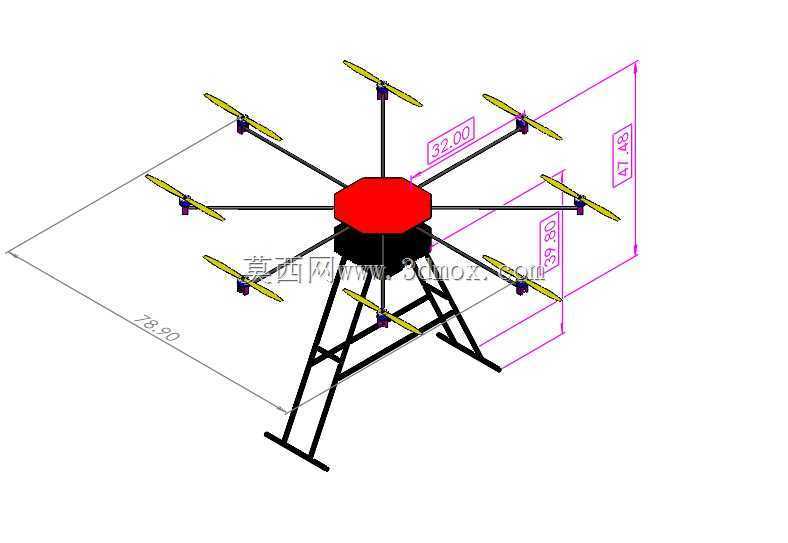

　　从结构设计逻辑来看，整机采用中心体加辐射机臂的布局形式，中心承载舱为八边形结构，上部为红色的设备防护舱，内部可集成飞控系统、药箱、电池组、喷药泵组等核心部件，下部为黑色的设备安装基座，预留了药箱固定、管路排布、电气接线的安装空间，八根机臂沿中心舱周向均匀辐射分布，每根机臂末端独立安装动力旋翼组件，这种对称布局能够让整机动力输出更均衡，单轴动力冗余度更高，单组动力出现故障时其余轴可提供足够升力维持飞行姿态稳定，降低作业过程中的坠机风险。机臂采用等长设计，相邻机臂夹角保持一致，旋翼旋转平面处于同一水平高度，可减少不同旋翼间的气流干扰，提升飞行姿态控制精度。

　　起落架采用桁架式支腿结构，两组支腿对称布置在中心舱下方，采用斜向支撑加横向连接杆的结构形式，既保证了足够的结构强度，能够承受整机满药状态下的起降冲击载荷，又尽可能降低了结构自重，同时支腿的跨距设计预留了足够的下方空间，可避免起降过程中机腹下方挂载的喷杆、喷头等部件触碰地面，也方便地面作业人员快速更换电池、加注药剂。

　　从尺寸边界来看，整机旋翼展开后最大径向尺寸控制在合理范围内，单根机臂从中心舱到旋翼末端的长度经过匹配设计，旋翼旋转直径适配机臂间距，避免相邻旋翼旋转时出现干涉，整机高度方向从起落架底部到旋翼顶端的尺寸满足常规运输、存放的空间要求，机臂可根据实际需求设计为快拆或折叠结构，进一步缩小转场运输时的收纳体积。

　　功能设计上，喷药系统的管路沿机臂方向排布，喷头布置在机臂下方或旋翼正下方位置，借助旋翼下洗气流将雾滴输送至作物冠层内部，飞控系统可预设作业航线、飞行高度、喷药流量参数，实现定高、定速、定量的自动化施药作业，减少人工操作的劳动强度与施药误差。整机结构设计充分考虑了植保作业的高湿、多尘工况，核心电气部件的安装位置预留了密封防护的结构空间，机臂、起落架等结构件采用轻量化高强度材料设计，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低整机空重，提升有效载药量与单次作业续航时间。

　　在结构建模过程中，各部件的装配关系经过严格校验，机臂与中心舱的连接位置设计了定位止口与安装孔位，保证机臂安装角度的一致性，旋翼组件与机臂末端的安装座匹配对应，保证动力输出轴的垂直度，起落架与中心舱底部的安装点位对称分布，避免整机重心偏移影响飞行稳定性，各管路、线路的排布预留了足够的走线路径，避免飞行过程中结构运动部件与管线产生干涉。
