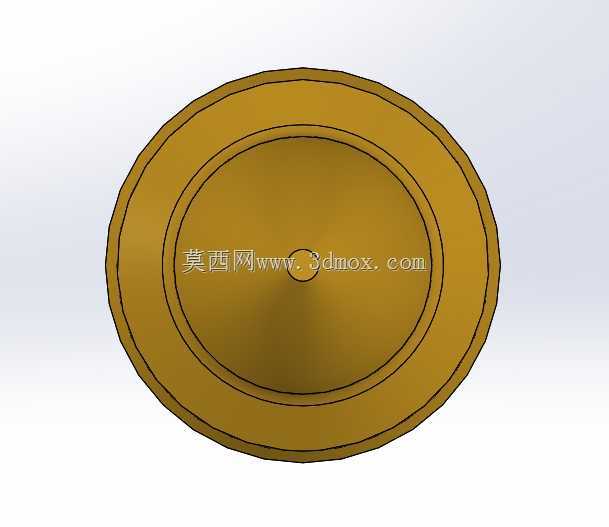

在普通卧式车床的轴套类零件批量加工场景中,这类弹形定位结构常作为弹性胀紧工装的核心执行件使用,适配CA6140系列车床的主轴内锥定位接口,主要解决薄壁套类零件装夹易变形、同轴度难保证的加工痛点。日常加工小直径薄壁铜套、铝套时,三爪卡盘直接夹持会因夹紧力集中导致零件圆度超差,采用该弹形胀紧结构从内孔支撑定位,能让夹紧力均匀分布在零件内壁,加工后零件的圆度、同轴度公差可稳定控制在0.02mm以内,满足精密轴套类零件的加工要求。该结构整体采用三段式阶梯回转体设计,底部为带翻边的圆柱基座,翻边厚度控制在3mm,外径与车床主轴前端的定位止口小间隙配合,装配时翻边端面紧贴主轴端面,靠端面摩擦力传递切削扭矩,避免工装在主轴转动时出现打滑窜动。
中间段为等直径圆柱导向段,直径比待加工零件的内孔小0.1mm,装配时起导向定位作用,保证工装与待加工零件的同轴度,导向段长度根据待加工零件的内孔深度设计,通常覆盖零件内孔长度的三分之二即可,过长会增加工装拆装难度,过短则支撑刚度不足,加工时易出现振纹。顶部为圆弧过渡的弹形胀头,圆弧母线采用R15的光滑曲面,从导向段直径平滑过渡到顶部小端,胀头部分沿圆周方向均匀开有4条0.5mm宽的弹性胀缝,胀缝长度延伸至导向段中部,当内部拉杆拉动胀芯向上移动时,胀头在斜面作用下均匀向外撑开,实现对待加工零件内孔的胀紧定位。建模时优先采用回转体特征搭建基础轮廓,先绘制半截面草图,通过旋转凸台生成整体基体,之后绘制胀缝的切除草图,
采用拉伸切除加圆周阵列的方式完成弹性槽结构,最后对所有锐边进行R0.5的圆角倒钝处理,避免装配时划伤零件内孔或操作人员。尺寸设计上需严格匹配CA6140车床的主轴参数,底部基座外径设计为80mm,与主轴前端的止口尺寸适配,总高度控制在65mm,保证工装装入主轴后不会超出卡盘的夹持范围,胀头的最大胀开量设计为0.3mm,可适配内孔公差在H7范围内的薄壁零件加工,无需更换工装即可覆盖一定尺寸区间的零件加工需求,减少工装更换的辅助时间。实际使用时,该工装通过内孔与车床主轴的拉杆连接,更换零件时只需松开拉杆,胀头在自身弹性作用下回缩,即可快速取下加工完成的零件,装夹单个零件的时间可控制在10秒以内,相比三爪卡盘装夹效率提升60%以上,
同时因为采用内胀式定位,零件的外圆和端面可以一次装夹完成加工,避免二次装夹带来的定位误差,加工后的零件端面与内孔的垂直度公差可稳定达到IT7级精度。建模过程中需重点关注弹性槽的位置和深度设计,槽深过深会导致胀头刚度不足,切削时出现让刀现象,槽深过浅则胀开量不足,无法可靠夹紧零件,通常槽深取导向段壁厚的三分之二为宜,既能保证足够的胀紧力,又能让胀头具备足够的弹性恢复能力,重复装夹精度可长期保持稳定。另外,该结构采用黄铜作为加工材料,一方面黄铜的自润滑性能好,胀紧和松开过程中不会刮伤待加工零件的内孔表面,另一方面黄铜的弹性模量适中,反复胀缩不易出现疲劳断裂,工装的使用寿命可比钢制同类工装提升两倍以上,适合批量加工场景下的长期使用。在车床加工的教学演示场景中,该结构也可作为弹性夹具的典型教学案例,帮助初学者理解内胀式定位的工作原理和设计要点,掌握回转体类工装的建模思路和尺寸配合原则。
