尖锥尾翼式航空弹药战斗部结构

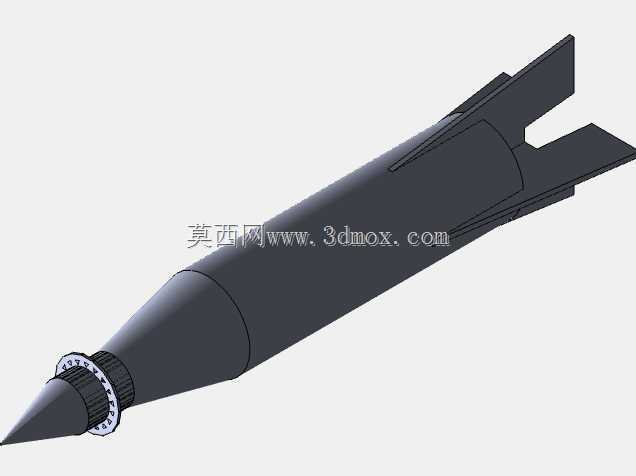

　　该结构围绕高速飞行载体前端载荷段展开，整体采用细长旋成体布局，前段为尖锐锥形头部，中段为圆柱承载舱，后段布置四片稳定翼面，外形服务于高速运动过程中的低阻穿透与姿态稳定。尖锥头部通过多段锥面过渡，能够在接触目标时集中接触应力，降低侵入初期的阻力峰值；头部与圆柱段之间设置带周向齿形和环形凸缘的连接环，该区域既承担锥段与主舱段的装配定位，也可作为引信、接口或锁紧结构的安装边界。齿形轮廓沿圆周均布，便于装配时传递周向扭矩，环形凸缘则限制轴向窜动，使前段在振动和冲击条件下保持确定位置。

　　圆柱主舱是模型的主体空间，外表面保持连续光顺，内部可根据任务需求布置功能舱、装药腔、隔层、支撑肋或仪器安装座。实际设计时，舱壁厚度需要兼顾内部容积、结构刚度和质量约束，外壁不宜出现突兀台阶，以免改变局部气流并增加阻力。后段尾翼采用对称布置方式，翼面从弹体侧壁向外扩展，后缘与弹体轴线形成稳定夹角，用于在飞行过程中提供恢复力矩。尾翼根部与圆柱段平滑相接，避免尖角造成应力集中；翼面厚度沿展向逐步收薄，既保证根部连接强度，也控制翼面质量和气动阻力。

　　从应用场景看，这类结构主要用于航空弹药、火箭载荷段或高速飞行器教学演示中的总体布置分析。结构工程师可利用该模型检查头部、连接环、主舱和尾翼之间的空间关系，评估各段长度比例、翼面展开范围以及运输挂载时的外轮廓限制。进行装配设计时，尖锥前端应作为轴向尺寸基准，圆柱轴线作为全件同轴度基准；连接环外径略大于相邻舱壁，形成明确的装配止口，尾翼外轮廓则构成最大横向包络，在挂架、储运筒或发射导轨选型时需要优先校核。

　　建模思路上，弹体主体适合以旋转特征生成，先在轴向剖面中确定尖锥半角、圆柱直径、舱段长度和尾部收口关系，再围绕中心轴形成连续实体。连接环的齿形可先绘制单个周向齿廓，通过阵列方式均布到整圈，齿根处保留圆角过渡，以减少热处理或高速载荷下的裂纹风险。尾翼不宜简单采用孤立薄板拼接，应在根部增加融合区域，使翼面与舱壁之间形成连续传力路径；若进入详细设计，还需在翼面内部加入加强筋或夹层结构，并根据气动载荷校核翼根弯矩。

　　外形尺寸方面，整体长径比偏向高速穿透需求，头部锥段占全长比例较大，有利于降低正面阻力并提高指向性；圆柱段直径决定内部可用容积，尾翼展向尺寸则受储运和发射空间约束。安装边界上，前端尖锥不宜再布置突出零件，连接环区域需要预留工具操作空间，尾翼后缘与后端接口之间应保持足够距离，防止装配、分离或挂载时发生干涉。模型以实体外形表达为主，省略了内部管路和详细机构，但各段比例清晰，可作为弹药总体构形、气动外形讨论、战斗部舱段布置以及机械结构教学中的三维参考。
