风力涡轮机试验叶片三维结构设计

　　该叶片结构主要面向小型风力涡轮试验台、教学演示装置以及风能利用方案验证场景，用于在风洞或开放气流环境中观察叶片受气流作用后的转动状态、受力趋势和能量转换表现。它并不是按大型兆瓦级风电机组叶片进行全尺寸复刻，而是围绕试验级涡轮的安装空间、轮毂连接方式和低速气流条件建立几何外形，重点保留叶片从根部到叶尖的展向形态、弦长变化以及扭转过渡关系，使三维结构能够直观反映风力机叶片捕获风能的基本原理。

　　从实际用途看，这类试验叶片常被装配在水平轴小型风轮上，配合轮毂、主轴、发电机或测功装置组成完整试验单元。气流经过叶片表面时，翼型截面产生升阻力差，推动风轮旋转，进而把风能转化为机械能。与普通平板桨叶相比，带扭转和翼型轮廓的叶片在不同半径处具有更合理的攻角分布：靠近根部的区域线速度较低，叶片截面需要承担较大的结构连接与传力任务；靠近叶尖的区域线速度较高，外形对气动效率和噪声表现更敏感。建模时将这些差异沿展向连续表达，有助于在方案阶段检查叶片与轮毂、罩壳、支架之间的空间关系，也便于后续进行流场分析或3D打印样件制作。

　　外形设计上，叶片主体呈细长悬臂结构，根部较宽并设置与轮毂连接的安装区域，端部逐渐收窄，前缘与后缘形成明显的翼型轮廓。叶片并非简单等截面拉伸，而是沿长度方向叠加弦长缩减、厚度减薄和角度扭转，使各截面在旋转时尽量维持合适的来流攻角。根部区域需要重点考虑螺栓、压板或夹持结构的布置边界，若连接面过小，试验过程中容易出现滑移；若根部过渡过于突兀，又会形成局部应力集中并干扰近轮毂气流。因此模型在根部与叶身之间保留了较平顺的过渡段，使载荷能够从气动作用面传递到轮毂中心。

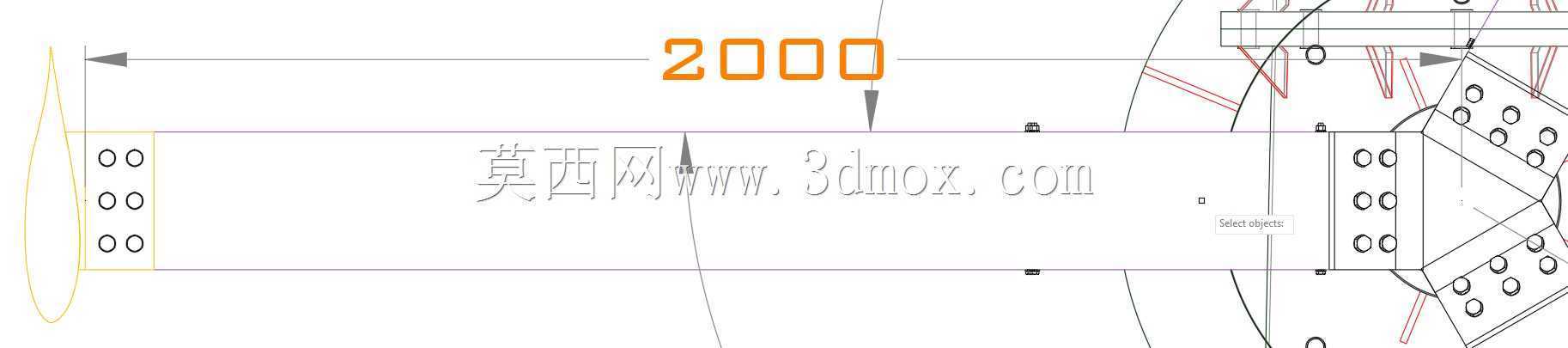

　　安装边界方面，叶片的展向长度决定风轮直径，也直接影响试验台所需的安全防护范围。多支叶片装配时，需要保证相邻叶片在旋转平面内等分布置，叶尖与机架、风洞壁面或导流罩之间留有足够间隙，避免高速旋转时发生碰擦。叶片根部的连接孔位、贴合面和周向定位角要与轮毂一致，否则同一风轮上的各支叶片会出现安装角偏差，导致气动载荷不对称、振动增大。对于教学或实验装置，还应在叶尖运动轨迹外侧设置防护网，并控制风轮最高转速，使细长叶片在离心载荷和气动载荷共同作用下保持稳定。

　　结构建模过程中，可将叶片拆分为气动叶身、根部连接段和安装特征三个部分理解。气动叶身负责形成升力，表面应保持连续光顺，尤其是前缘半径、后缘收薄区和扭转过渡区不宜出现折痕；根部连接段负责传递弯矩、扭矩和离心拉力，几何厚度通常大于叶尖区域；安装特征则包括贴合面、孔位或卡槽，用于保证叶片在轮毂上的重复定位精度。若采用增材制造，壁厚、填充密度和打印方向需要结合叶片悬臂长度校核；若采用机加工或复合材料成型，则应进一步关注模具分型、铺层方向和后缘加工可达性。

　　在试验应用中，该叶片既可用于比较不同叶尖速度比下的风轮启动性能，也可作为改变叶片数量、安装角和翼型方案的基础构件。通过更换叶片或调整桨距，能够观察低速风条件下的启动转矩、额定风速附近的转速稳定性以及偏航时的载荷波动。三维模型的价值在于把抽象的翼型攻角、展向扭转和轮毂装配关系具象化，使结构设计人员在加工前即可确认叶片轮廓、连接方式和运动包络，减少实物试验中因干涉、定位错误或根部强度不足带来的返工。
