这类小型硅胶阻尼减震柱在多旋翼无人机机架与飞控、云台、载荷舱之间承担隔振任务,也常见于小型检测设备、便携仪器、车载电子模块和轻量化自动化装置的振动隔离环节。实际装机时,电机转动带来的高频振动、桨叶通过频率的谐波以及起降瞬间的冲击,会直接影响陀螺仪、加速度计和图像采集单元的工作稳定性;若振动未经衰减直接传递到飞控板,姿态解算容易出现噪声叠加,云台画面也会产生果冻效应。减震柱通过橡胶体的剪切与压缩复合变形,把刚性连接改为柔性连接,在传递必要支撑力的同时削弱振动能量。

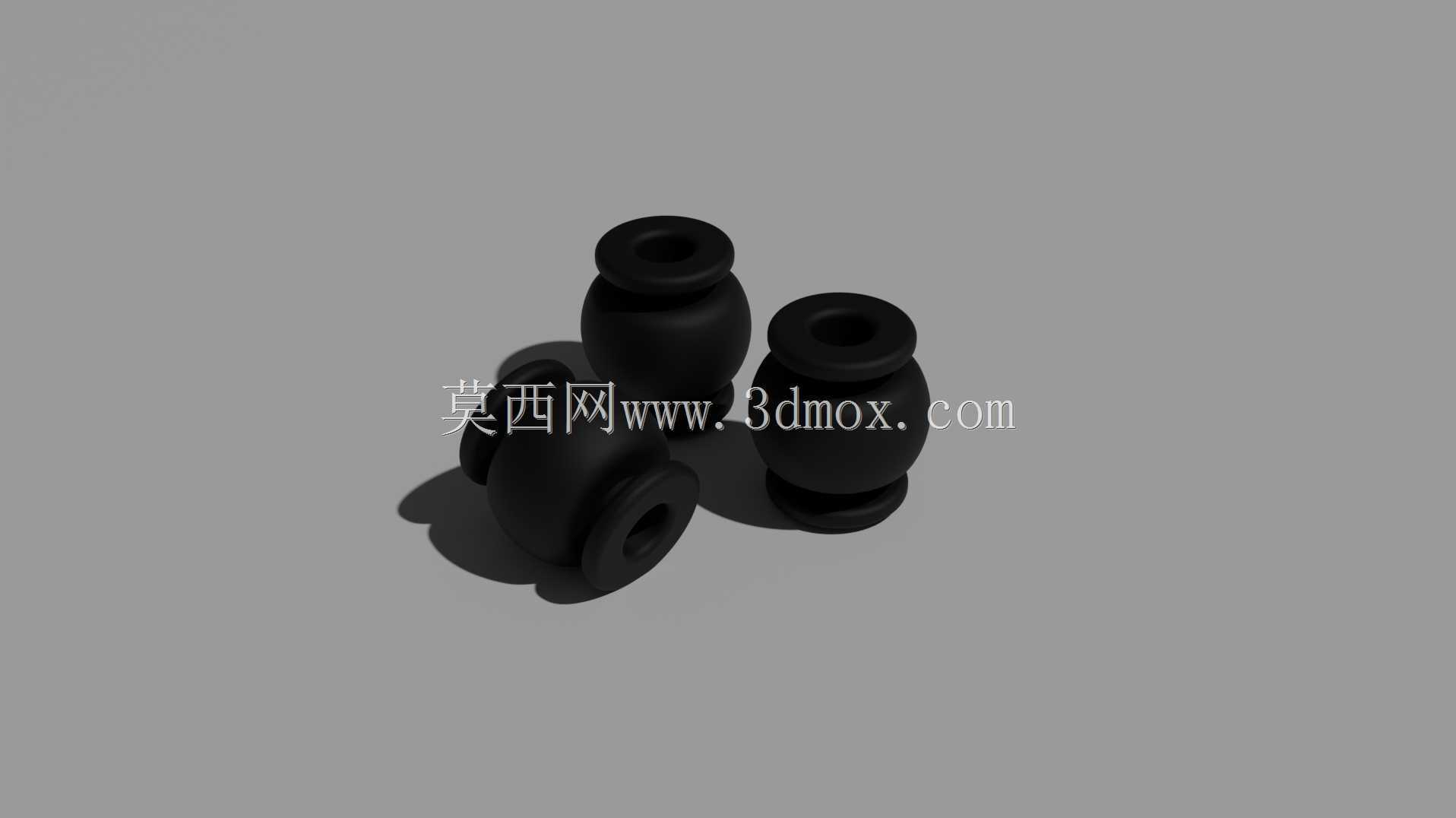

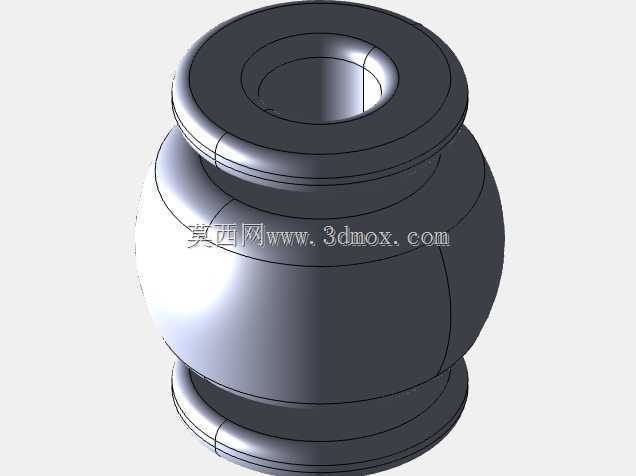

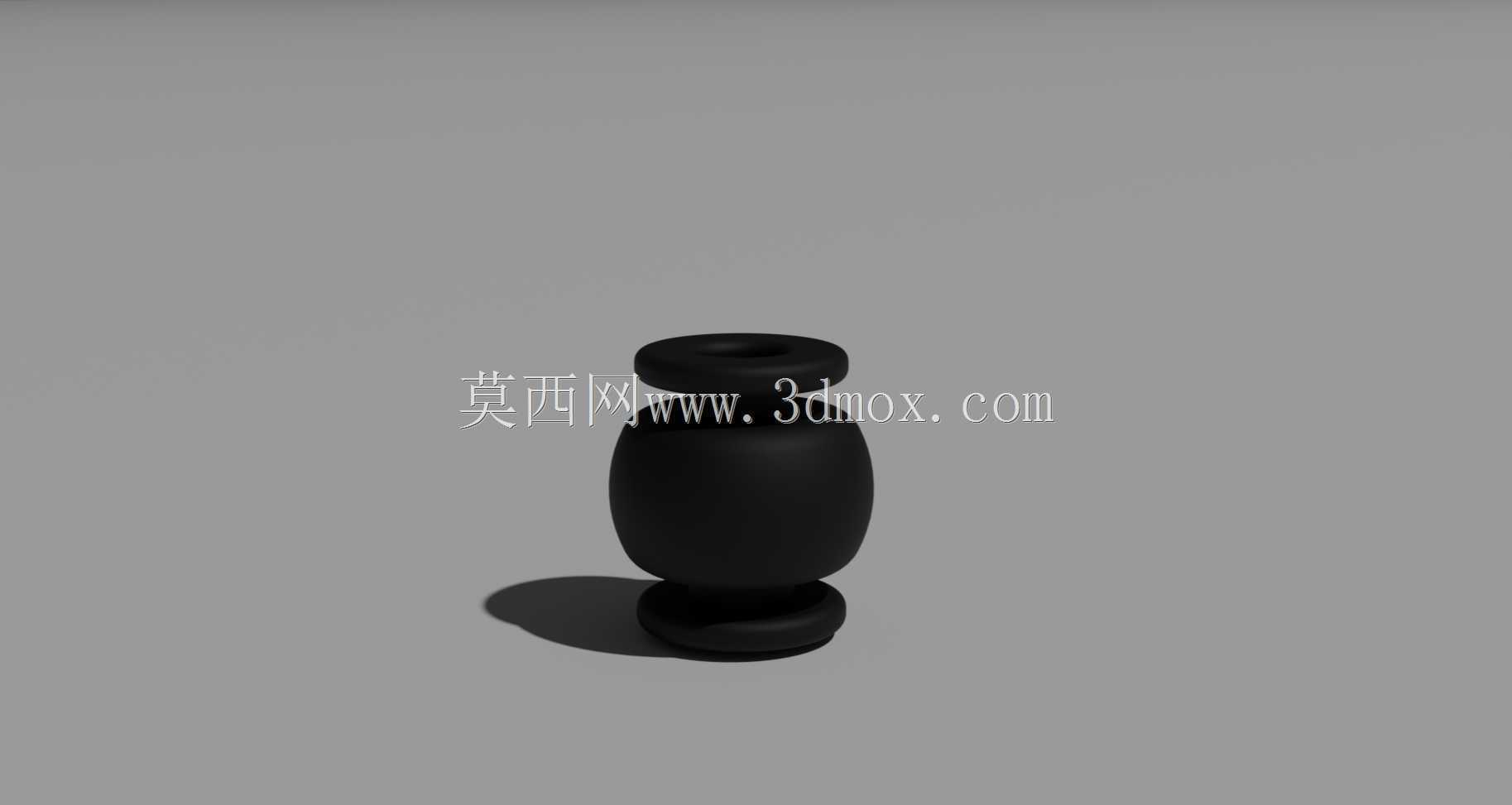

从结构上看,该零件采用两端带限位凸缘、中部鼓形膨大的一体式造型。上下端部的圆柱段用于穿过机架安装孔或飞控安装板,端部凸缘直径略大于安装孔,装配后形成卡接限位,不需要额外螺母即可防止脱出;中部鼓形腔体提供主要变形空间,受侧向力时以剪切变形为主,受垂向力时以压缩变形为主,能够在多个方向上吸收振动。相较于等直径圆柱减震球,鼓形轮廓在相同安装高度下拥有更大的柔性变形区,侧向摆动更柔和,同时两端收口位置保留了足够的材料厚度,避免反复弯折后在根部产生撕裂。
外形边界可按16、4、12这一组关键尺寸理解:16对应减震柱主体相关的最大轮廓尺度,4对应安装配合段的孔径或柱径边界,12对应轴向安装高度方向的尺度。建模时需要重点控制三处尺寸关系:一是端部穿装柱直径与机架开孔之间的配合,通常取小间隙或轻微过盈,保证装配后不松旷;二是凸缘外径要大于安装孔,形成轴向挡边;三是中部鼓形最大外径不能与相邻电路板、线束或机臂发生干涉。安装板厚度应与端部卡槽长度匹配,过厚会压死橡胶变形空间,过薄则可能在飞行振动中产生窜动。
设计思路上,这类阻尼件并不是越软越好。刚度过低,飞控板在机动飞行时会出现较大相对位移,姿态响应滞后;刚度过高,则隔振频率下降不明显,高频振动仍会传递到敏感元件。合理做法是结合被支撑模块重量、电机转速区间和机架固有频率,选择合适硬度的硅胶材料,并通过四枚或多枚减震柱均布支撑,使载荷重心落在减震组中心。四柱布局常用于飞控板四角,六柱或八柱布局适合较重的云台与任务载荷;布置时应让各柱受力均匀,避免单侧偏载造成某一根柱子长期大变形。
材料方面,硅胶和橡胶类弹性体具有良好的反复变形能力,阻尼特性可把部分振动能转化为微量热能耗散。中部鼓形表面不设置尖锐转角,轮廓过渡圆滑,目的是降低应力集中;两端与凸缘连接处采用圆弧过渡,可在频繁摆振下延缓裂纹萌生。对于三维建模而言,回转体主体适合通过旋转特征生成,再对端部卡接区、凸缘挡边和根部圆角进行细化;若要用于运动校核,还应建立装配板开孔、限位间隙和相邻元件的简化包络,检查最大压缩与侧向摆动时是否碰板。
工程使用中,该减震柱还可延伸到小型传感器支架、硬盘减振盒、微型风机隔振、相机挂载平台等场景。选型时不能只看外观,还要确认安装孔位、支撑高度、载荷重量、振动频率和环境温度;在低温环境下,弹性体硬度会升高,隔振效果会发生变化,在高温或长期油雾环境中则需评估材料老化。装配完成后,可通过观察飞控振动曲线、相机画面稳定性和机架共振点来判断减震柱是否匹配,必要时调整硬度、数量或布置位置,从而在支撑刚性与隔振柔性之间取得平衡。
