离心式压缩机三元流叶轮结构

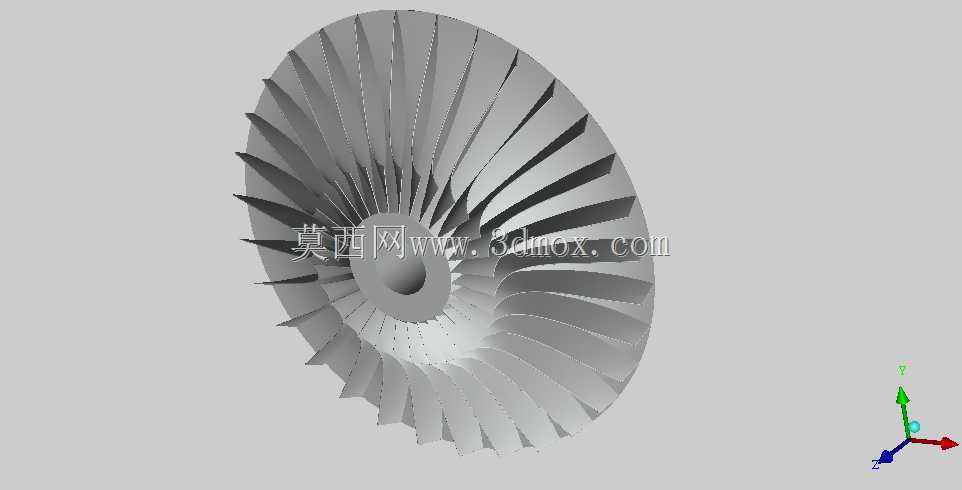

　　该模型呈现的是离心式压缩机中的核心气动部件——叶轮。叶轮在整台压缩设备中承担能量转换任务，工作时随主轴高速旋转，进入叶轮流道的气体被叶片带动后获得周向速度，并在离心力与流道扩压作用下提升压力和速度，随后进入扩压器、蜗壳等后续部件完成进一步稳压与输送。此类结构常见于工业空气压缩、工艺流程气体增压、燃气轮机压气机级、小型涡轮机械以及通风增压设备中，其几何质量直接影响整机效率、稳定工作范围和转子动力学表现。

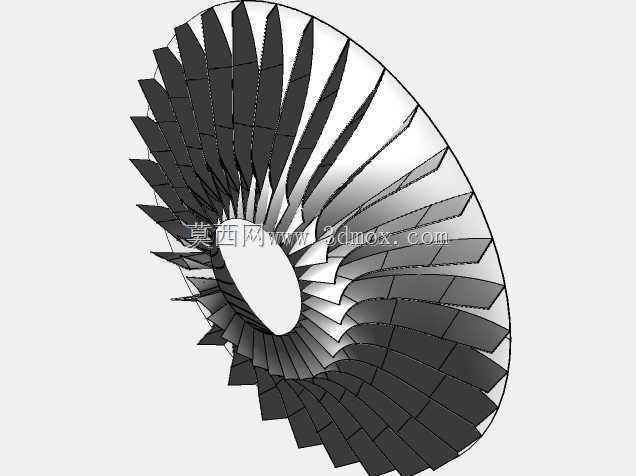

　　从外形上看，模型为盘式轮体结构，中心设置轮毂孔，用于与主轴形成定位和扭矩传递；外缘沿周向均匀布置多片弯曲叶片，叶片从轮毂附近向轮缘方向延展，并在轴向到径向的转折区域形成连续空间曲面。叶片并非简单平板，而是带有明显的空间扭转和弯掠特征，这种处理符合三元流动设计思路：气体在叶轮内部并非沿单一圆柱面运动，而是同时存在轴向、径向和周向速度分量，叶片型线需要根据不同叶高位置的气流角进行协调，使入口冲角更合理，降低叶片前缘分离风险，同时改善出口流场均匀性。

　　轮盘部分承担离心载荷和叶片支撑作用，靠近中心孔区域通常是应力集中位置，设计时需要关注孔径、轮毂厚度、圆角过渡以及轮盘锥度对应力分布的影响。叶片与轮盘连接处不能以尖锐交角处理，实际工程中会设置圆角或焊接过渡区，以降低高频交变载荷下的裂纹萌生风险。若用于高转速、高压力等级工况，还需结合材料密度、屈服强度、疲劳极限和制造工艺进行强度校核；模型中可见的叶片较薄区域，在真实产品中往往需要通过铣削、精密铸造或焊接成型等方式保证型面精度和表面质量。

　　安装边界方面，叶轮中心孔与轴端配合通常采用过盈、过渡或键连接等形式，具体取决于载荷大小、拆装要求和转速水平。轴向定位需要依靠轴肩、锁紧螺母或拉杆结构完成，轮背侧与密封件、级间隔板之间应保留合理间隙，既避免旋转件与固定件碰磨，又要控制级间泄漏。叶轮外径、入口直径、出口宽度、叶片高度及轮毂比是整机布置中的关键尺寸，它们决定了叶轮与蜗壳、扩压器、进气室之间的空间关系。进行三维结构设计时，不能只关注单叶片造型，还要把主轴伸长度、密封位置、轴承跨距和相邻级件一并纳入校核。

　　气动设计上，叶片入口段主要引导来流平顺进入流道，中段完成气流转向和能量加入，出口段则决定气流速度三角形及后级扩压入口条件。叶片数量增多有利于改善流道对气流的控制，但会增加摩擦面积和阻塞效应；叶片数量减少则可降低壁面损失，却可能使单通道负荷升高。模型中密集而狭长的叶片布局，体现了小流量、高压升或高转速级中对气流导向能力的重视。轮缘处叶片出口间距、叶顶间隙和流道出口宽度都会影响喘振边界与堵塞流量，在设备选型阶段应与管路阻力、进气条件和目标工况匹配。

　　建模时应重点保证叶片型面的连续性、周向阵列的一致性以及轮毂与流道面之间的光顺过渡。用于结构分析时，可将叶片曲面导入有限元环境，施加旋转离心载荷、气压力和温度场，考核轮盘孔边、叶根圆角和叶片中段的应力；用于气动分析时，则需围绕单流道或整周模型建立进出口边界，检查入口负冲角、出口尾迹和二次流发展。对于装配设计人员，该类模型还可用于检查叶轮与主轴、密封、壳体之间的干涉关系，确认拆装路径和热膨胀间隙，从而在方案阶段减少试制返工。
