涡轮风扇发动机叶片结构三维设计

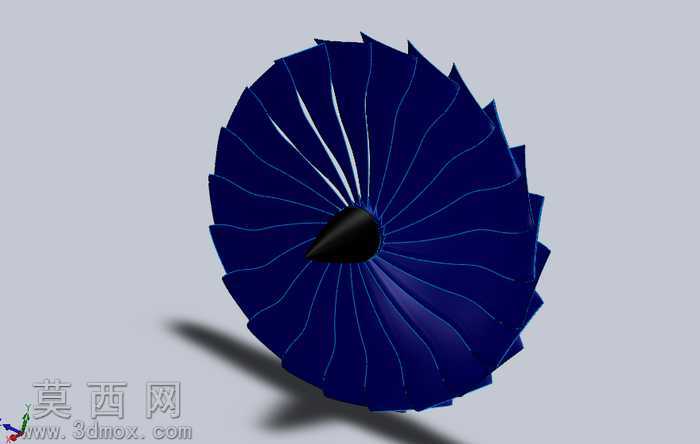

本作品为涡轮风扇发动机核心叶轮部件的三维建模成果，建模阶段以航空发动机涡轮风扇的气动外形逻辑为核心依据，先通过基准面绘制确定轮毂的锥形基础轮廓，再以中心轴线为阵列基准，逐片绘制叶片的翼型截面曲线，沿叶根到叶梢的方向做渐变扫掠，保证每片叶片的扭角符合气流导向的力学要求，所有叶片沿中心轴做等角度圆周阵列，确保整体结构的动平衡精度。建模过程中对叶根与轮毂的衔接位置做了平滑过渡处理，避免应力集中的结构缺陷，中心整流锥采用流线型锥形设计，可有效降低进气端的气流阻力，减少工作过程中的紊流干扰。材质渲染阶段，叶片部分选用深蓝色哑光金属材质，模拟高温合金基材的表面质感，同时添加细微的金属颗粒纹理提升真实度，中心整流锥采用黑色磨砂金属材质，与叶片形成清晰的视觉区分，背景选用浅灰色中性背景，搭配柔和的侧方打光，投射出自然的软阴影，完整呈现叶轮的立体层次与叶片的曲面弧度。结构设计上充分考虑涡轮风扇的工作特性，叶片的前缘做了圆角钝化处理，后缘保持相对锐利的形态以优化气流排出效率，每片叶片的厚度从叶根到叶梢逐步递减，既保证叶根位置的结构强度可承受高速旋转的离心力，也能降低叶梢位置的重量以减少转动惯量。整体模型完整还原了涡轮风扇的核心结构特征，曲面过渡顺滑无破面，阵列精度符合工业设计标准，可用于动力部件的结构展示、气动原理教学以及相关产品的设计参考，清晰展现了涡轮类叶轮部件从二维轮廓到三维实体的建模逻辑，以及工业动力部件兼顾力学性能与气动效率的设计思路。
