工业车间轻型链式起重吊运装置

　　这套链式起重吊运结构的三维建模工作，最先要锚定的是现场安装边界，而非先画吊钩链条。在中小吨位的机加工车间、装配工位、仓储装卸区里，这类设备往往不需要大吨位桥式起重机的厚重主梁，却要覆盖工位旁2到5米的横向吊运范围，立柱底部的安装 footprint 必须适配车间现有混凝土地面的预埋点位，两根立式支撑柱的中心跨距要提前和现场通道宽度对齐，避免吊装作业时和过往AGV、物料推车发生干涉。

　　从实际用途来看，它的核心作业场景是装卸单件重量较高的工业工件：比如机加工完成的重型阀体、铸锻毛坯、成套电机组件，工人不需要再靠人力抬运，通过链式起升机构把工件从托盘上吊起，横向移动到机床工作台、装配台或者发货暂存区，整个吊运路径的高度差要提前在模型里校核——主梁下沿到地面的净空高度，必须保证吊起最大尺寸工件后，工件底部距离地面预留至少150mm的安全通行间隙，同时顶部链条收起到位时，吊钩组件不能和主梁结构发生碰撞。

　　建模过程中结构拆分的逻辑完全围绕受力传递来走：两侧的立式支撑柱承担整个主梁和吊重的竖向载荷，柱底的方形安装座要预留地脚螺栓的装配孔位，孔位间距按照常规车间预埋钢板的标准尺寸设定，不需要现场二次打孔适配。横向主梁采用简化的直梁结构，两端和立柱顶部的连接位置做了定位凸台，现场安装时可以直接卡入定位再锁紧紧固件，不用反复调校水平度。起升端的链式吊钩组件是功能核心，模型里还原了吊钩的弯曲弧度、链条的链节衔接形态，吊钩开口处的防脱挡片结构也做了实体呈现，避免吊装时工件吊索从钩口滑脱。

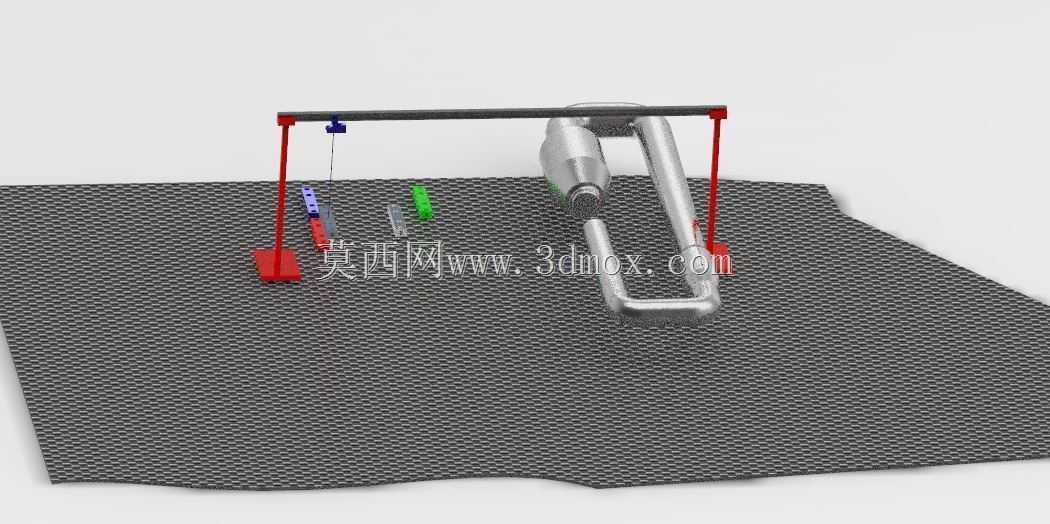

　　在功能特性的表达上，这套结构刻意做了轻量化取舍：没有冗余的复杂护罩和装饰件，所有外露结构都是受力或作业必需的部件，红色的支撑立柱和银色的起升吊钩、链条做了材质区分，在三维评审时可以快速分辨固定支撑件和运动作业件。主梁上的吊点滑行位置预留了小车移动的装配空间，起升机构可以沿着主梁横向滑动，覆盖两个立柱之间的全部作业范围，不存在吊运死角。

　　尺寸链的校核要顺着安装顺序倒推：先确定柱底安装座的长宽尺寸，保证支撑柱落座后不会超出工位的划定区域；再向上推导立柱高度，匹配车间常见的4到6米层高，避免顶部顶到厂房管线；之后确定主梁的总长，两端伸出立柱的悬臂长度控制在合理范围，避免悬臂端吊重时出现过大的倾覆力矩；最后核对吊钩下放到最低位置时，链条的悬垂长度，保证工件可以直接落到地面托盘上，不需要额外垫高。

　　现场布置的时候还要考虑作业半径内的安全距离：支撑柱距离机床操作面板的位置要留出至少800mm的操作空间，吊运路径下方不能布置固定的工具箱、接线柜，模型里把配套的零散工装附件也一并摆放呈现，能直观模拟工件吊起后和周边工位器具的相对位置，提前发现干涉问题。链式起升的结构相比钢丝绳卷扬，在中小吨位吊运时链条的定位刚性更好，工件起吊后不会出现钢丝绳那样的扭转晃荡，对于需要精准对位装配的重型零部件，吊装对位的效率更高，也减少了工件磕碰机床台面的风险。整个模型的结构装配关系完全按照实际焊接、螺栓拼接的工艺顺序搭建，没有出现不符合装配逻辑的穿插结构，结构设计人员可以直接基于这个模型拆分零件图，工艺人员也可以顺着模型的层级排布推演现场安装的工序步骤。
