带气动鳍形应力释放孔的弧形齿块

　　在重载传动与弧形安装边界并存的机械结构里，齿形承载件往往不是单纯按标准渐开线齿轮来处理，而是要结合安装空间、载荷路径和局部应力状态做针对性构型调整。这个齿块结构的核心关注点，是把传统圆形减重或应力释放孔替换为气动鳍形孔，使孔边轮廓不再形成规则圆弧上的高应力环带，而是顺着载荷传递方向逐渐收束、过渡，让材料在受载时的应力流线能够更平顺地绕过开孔区域。

　　从实际使用场景看，这类结构常见于弧形基座上的分段承载齿、抱紧式传动块、回转支承周边齿扇，以及需要在有限弧长内布置多个啮合齿的紧凑机构。它不是独立旋转的完整齿轮，而更像一段沿圆弧布置的齿形单元：底部为弧形贴合面，可与对应曲率的轮体、支座或抱紧构件配合；上部保留多个齿状凸起，用于啮合、卡位或承受周向推力。设计时首先要确认的不是齿顶高度，而是底部弧面的半径、弦长和安装包络，因为这些边界直接决定齿块能否贴装到目标曲面，并在装配后不与相邻零件发生干涉。

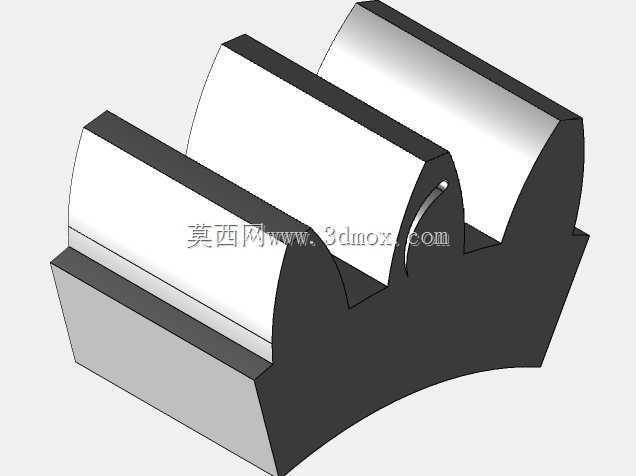

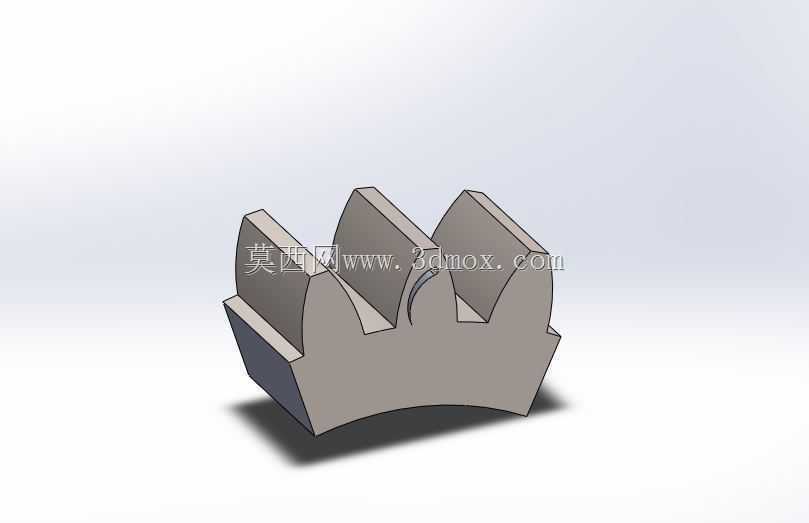

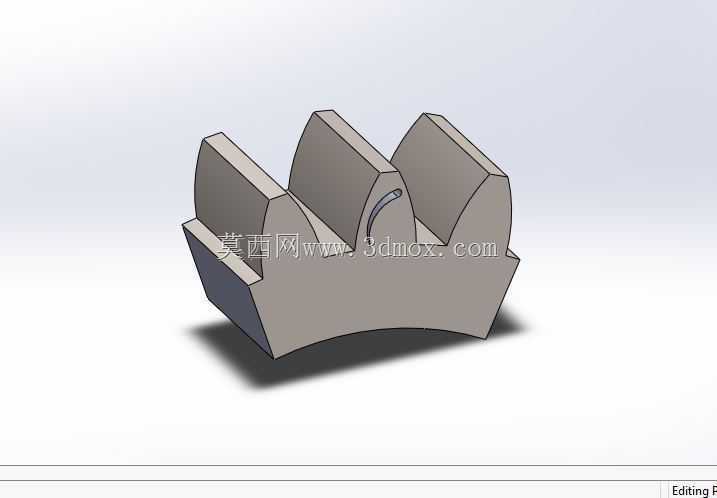

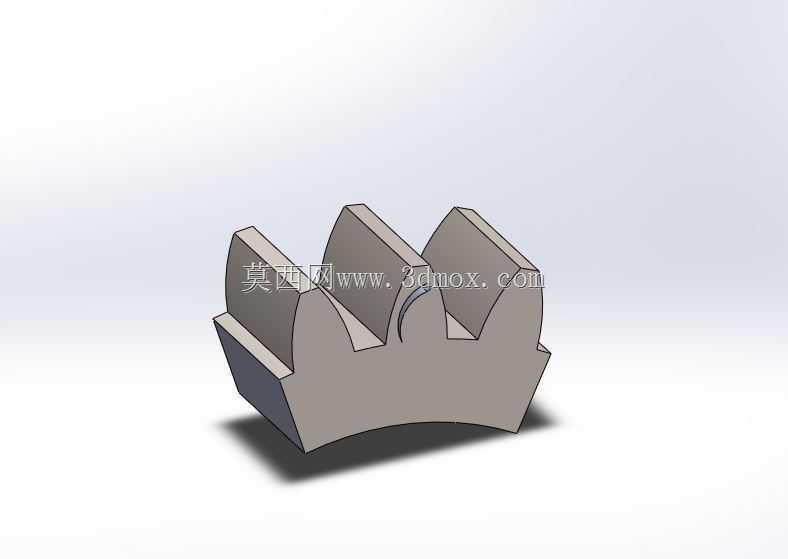

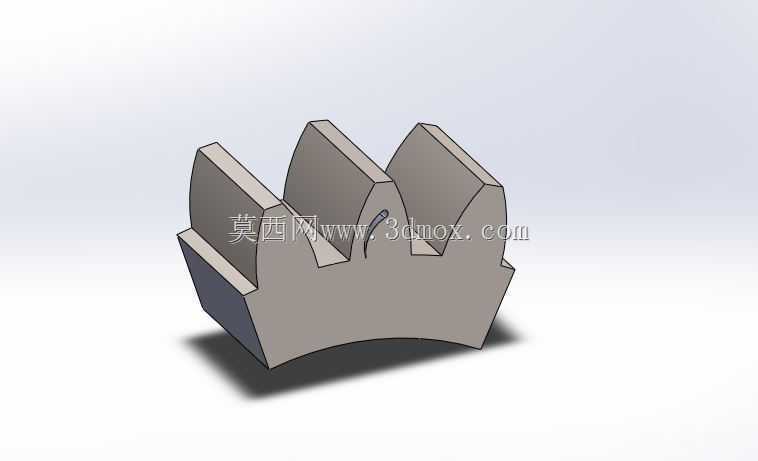

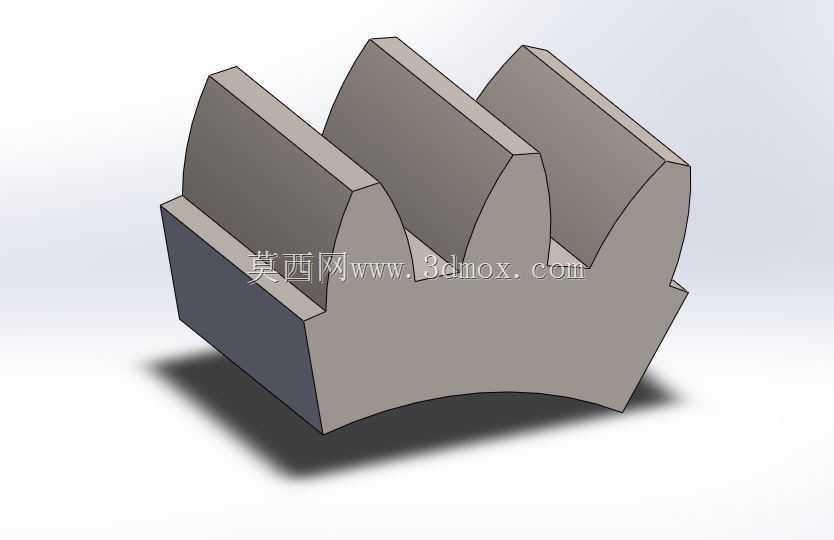

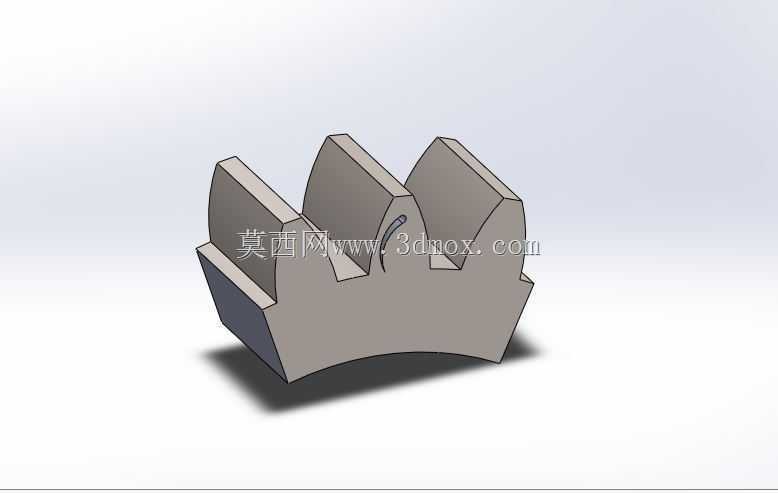

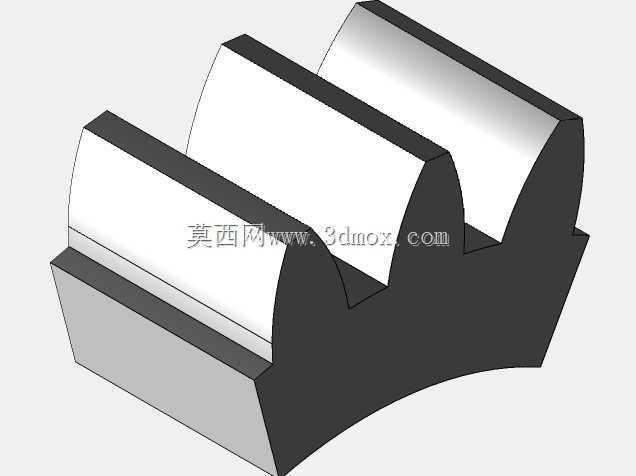

　　外形上，该齿块呈分段弧形，齿顶部分具有明显的直立侧壁和斜向过渡面，相邻齿之间形成开放槽口。槽口并非只用于减重，它还承担分隔齿体、引导变形和降低根部约束刚度的作用。若把齿间区域完全填实，结构虽然看起来厚重，但在交变载荷下，弧形底面与齿根交界处容易形成刚度突变，载荷会集中在少数截面；保留槽口后，各齿在受载时具备一定独立变形能力，相邻齿之间的材料不会把局部峰值应力强行传递到整个块体。

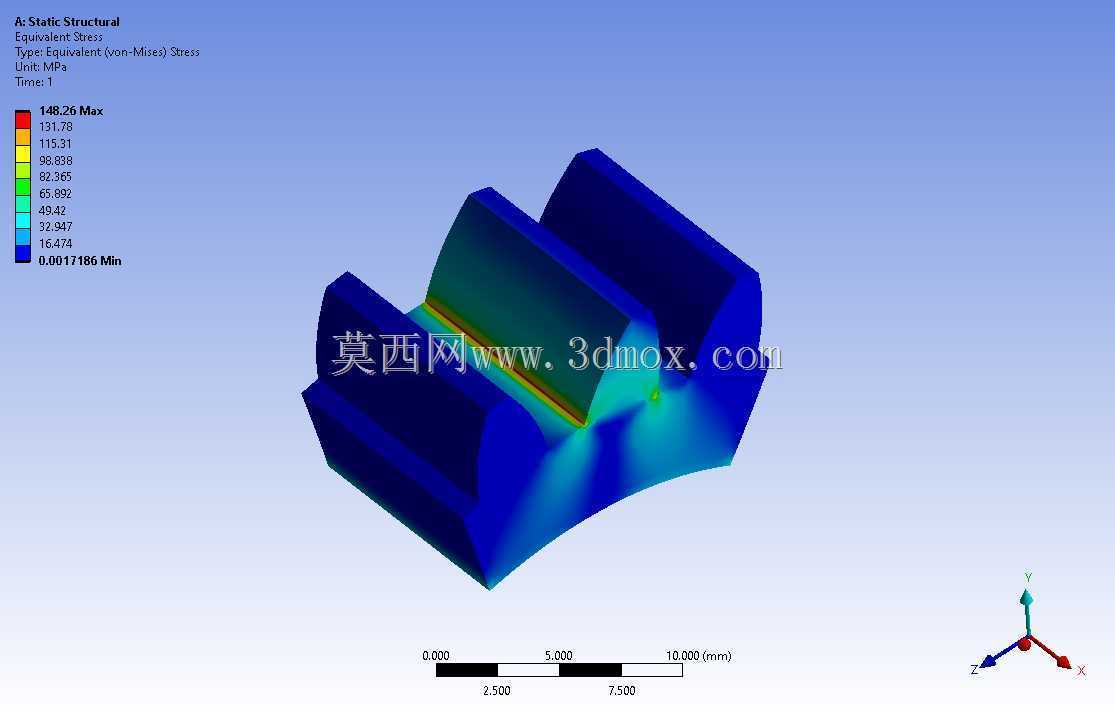

　　鳍形孔的设置思路，是围绕“孔不是挖掉材料这么简单”展开的。普通圆孔加工方便，但在受拉、受弯组合载荷下，孔边两侧容易出现典型应力集中，尤其当孔靠近齿根或弧形外缘时，圆孔边界与主应力方向垂直的位置会迅速形成高应力区。鳍形孔通过拉长、弯曲和端部收窄的轮廓，使开孔边界尽量沿应力流线分布，相当于把原本被圆孔强行切断的力线，改成沿鳍状外形缓慢绕行。这样处理后，孔周最大等效应力峰值可得到缓和，结构在重复载荷下的裂纹萌生风险也相应降低。

　　建模时需要特别注意几个几何关系。第一，底部弧面与齿块中心线的同心度要明确，若弧面半径与安装座不一致，装配时会出现线接触或点接触，预紧后局部压应力会远高于设计预期。第二，齿顶、齿侧和槽底之间的过渡圆角不能省略，尤其在鳍形孔端部、齿根转角和弧形底面交汇处，应保留连续圆角，避免三维模型中出现尖锐边。第三，鳍形孔并非越宽越好，开孔过大虽然降低了质量，却会削弱承压截面；开孔过小又无法有效改变应力路径。合理做法是结合齿块总宽、齿根厚度和载荷方向，在保证最小壁厚的前提下调整孔的长度、曲率和端部位置。

　　安装边界方面，这类齿块通常需要沿周向定位，侧面可设置挡边、销孔或焊接坡口，也可通过相邻构件夹紧固定。若用于传动啮合，齿面硬度、齿向偏差和啮合侧隙需要与配对件统一考虑；若仅作为定位齿或止挡齿，则重点检查齿顶与配合槽的接触位置，以及冲击载荷下齿根的抗弯能力。弧形底面在装配后应尽量实现面接触，螺栓或压板的压紧点不宜靠近鳍形孔最窄截面，否则会把装配压力直接叠加到孔边薄弱区。

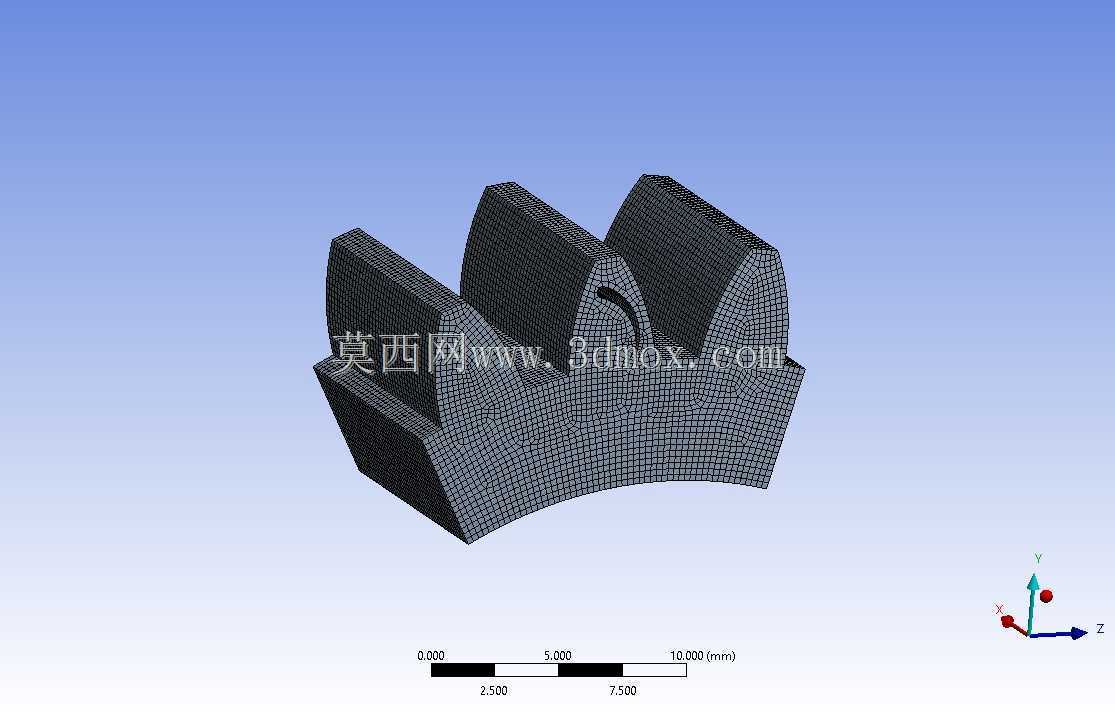

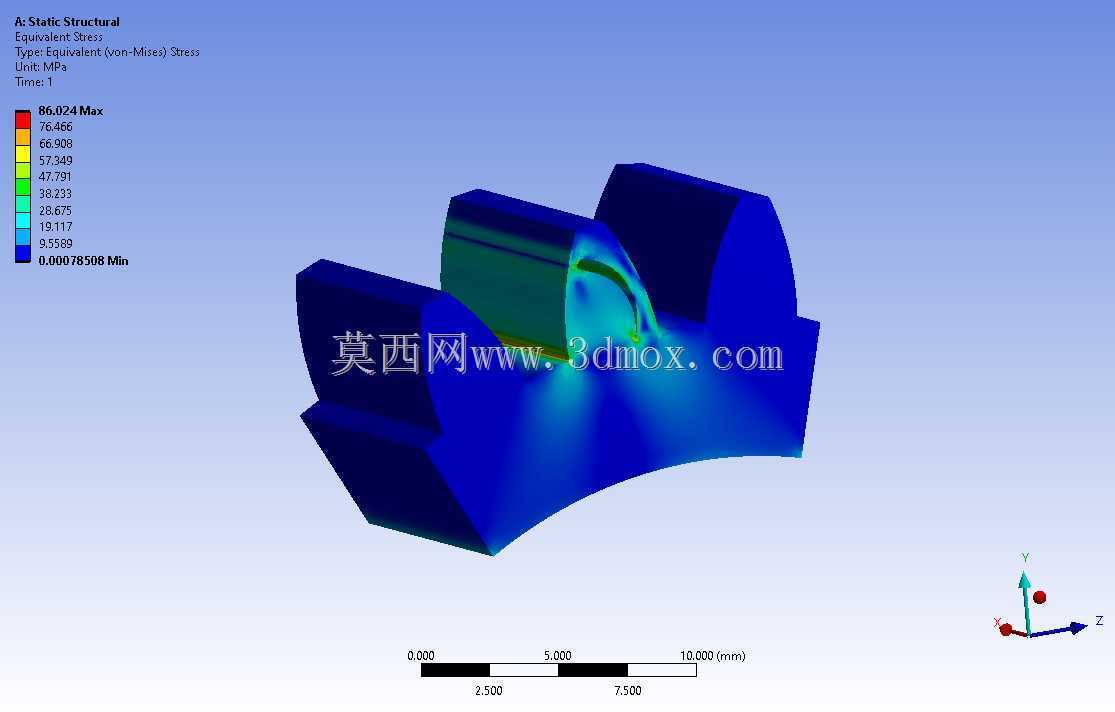

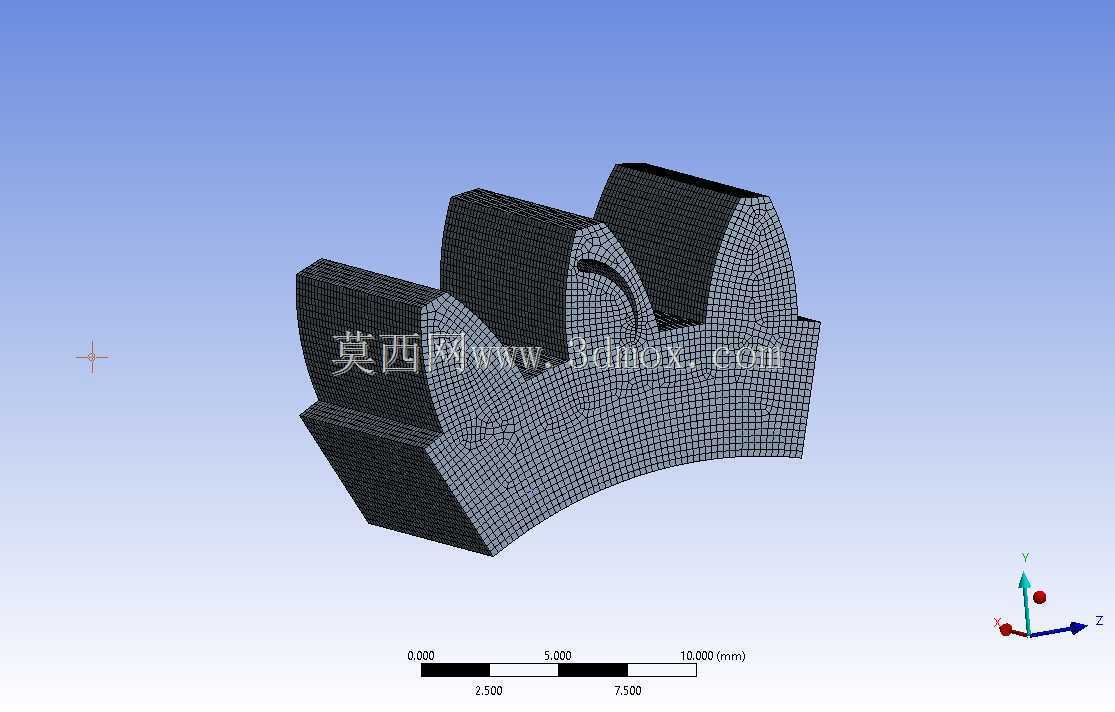

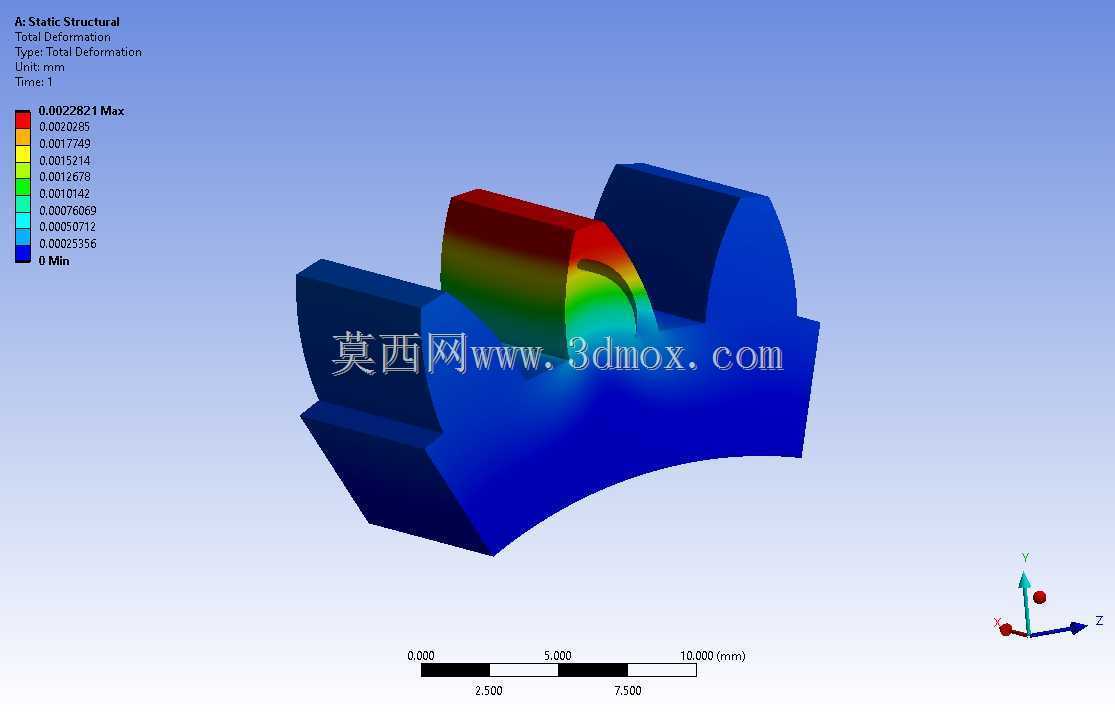

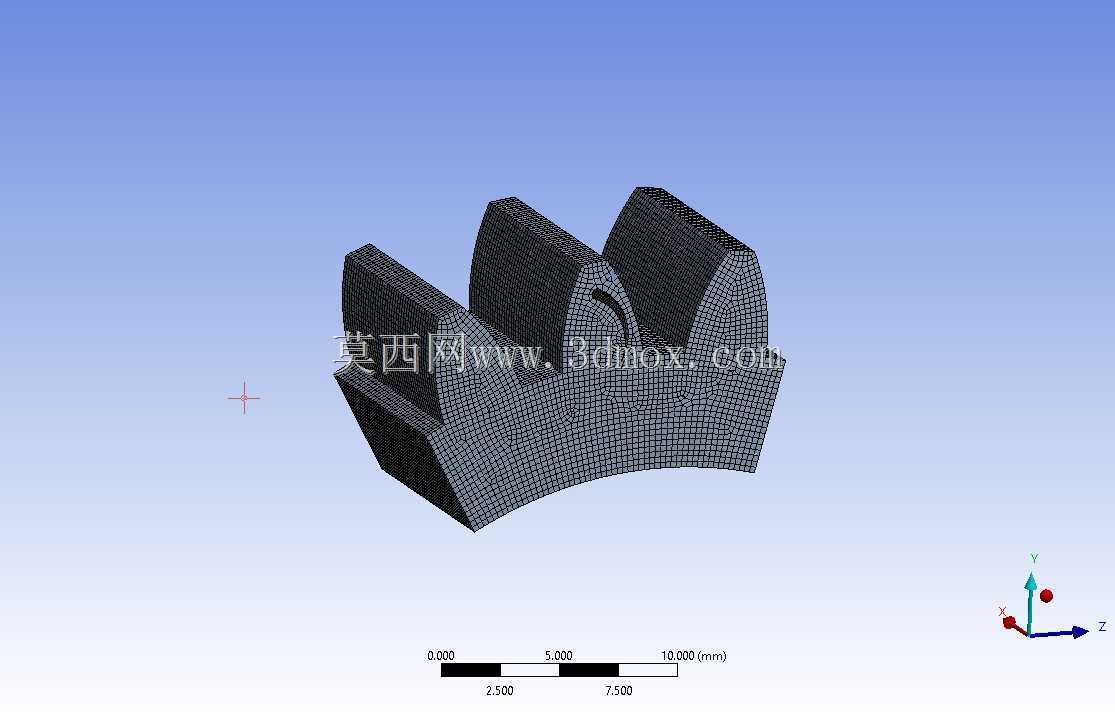

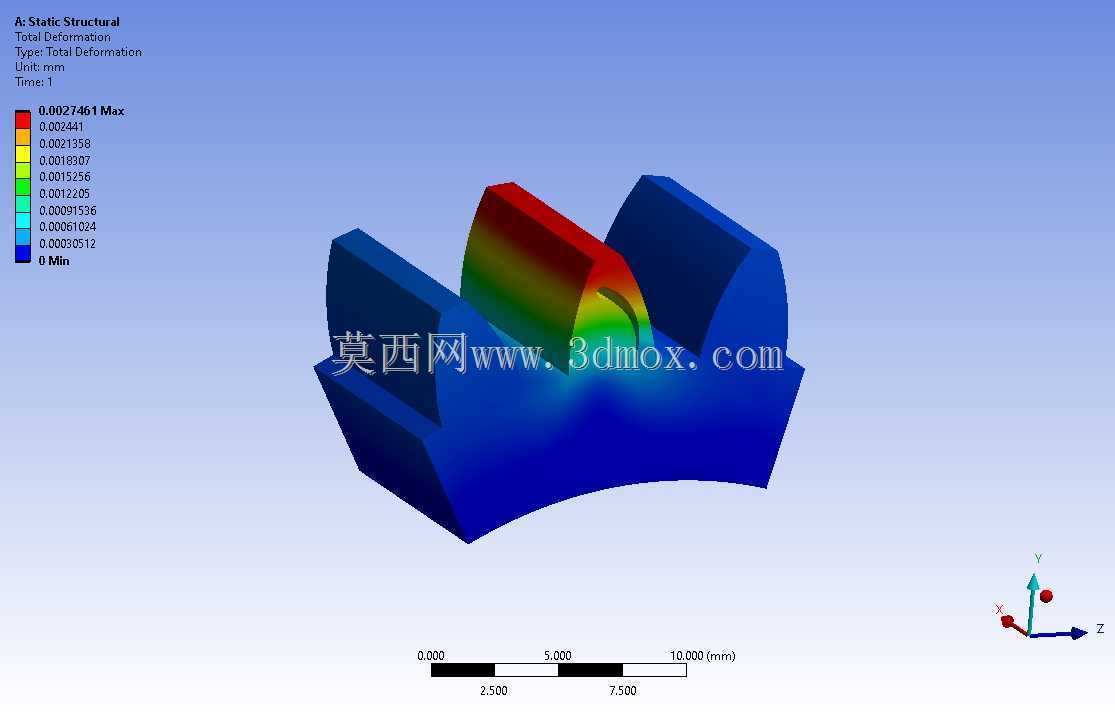

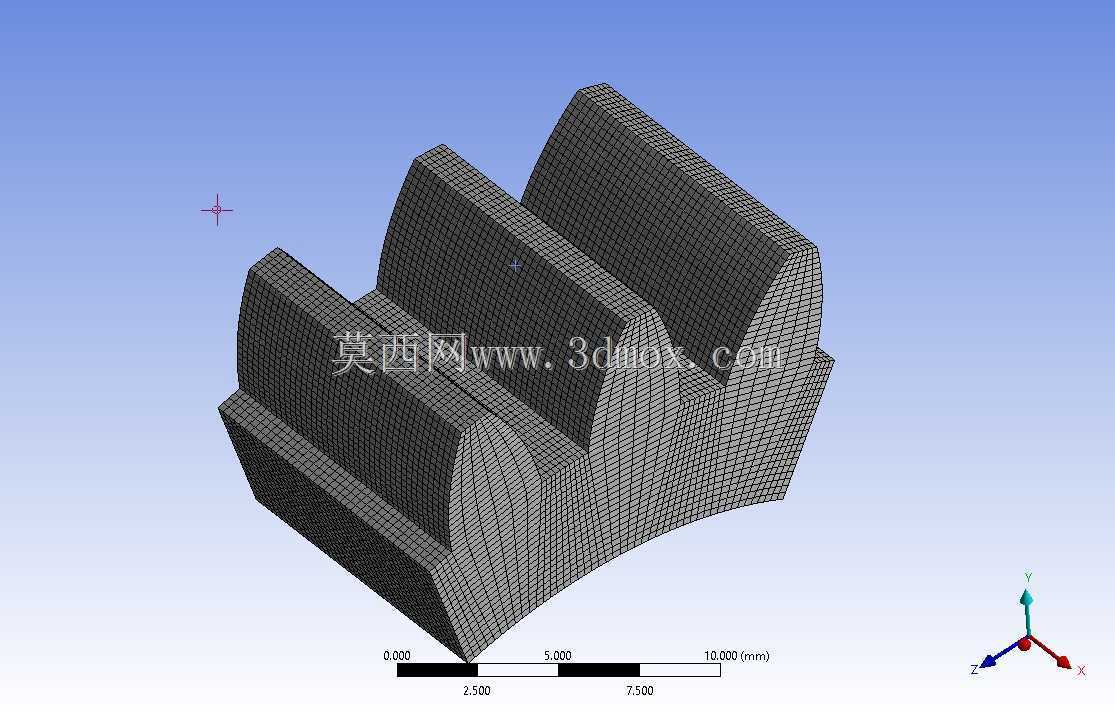

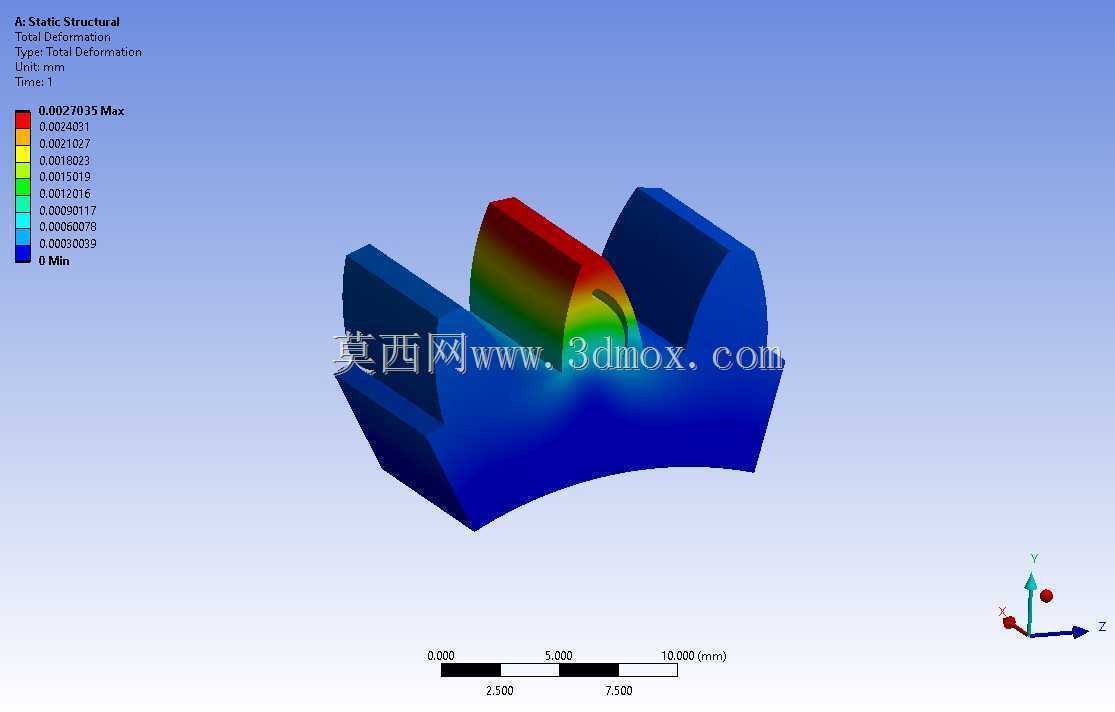

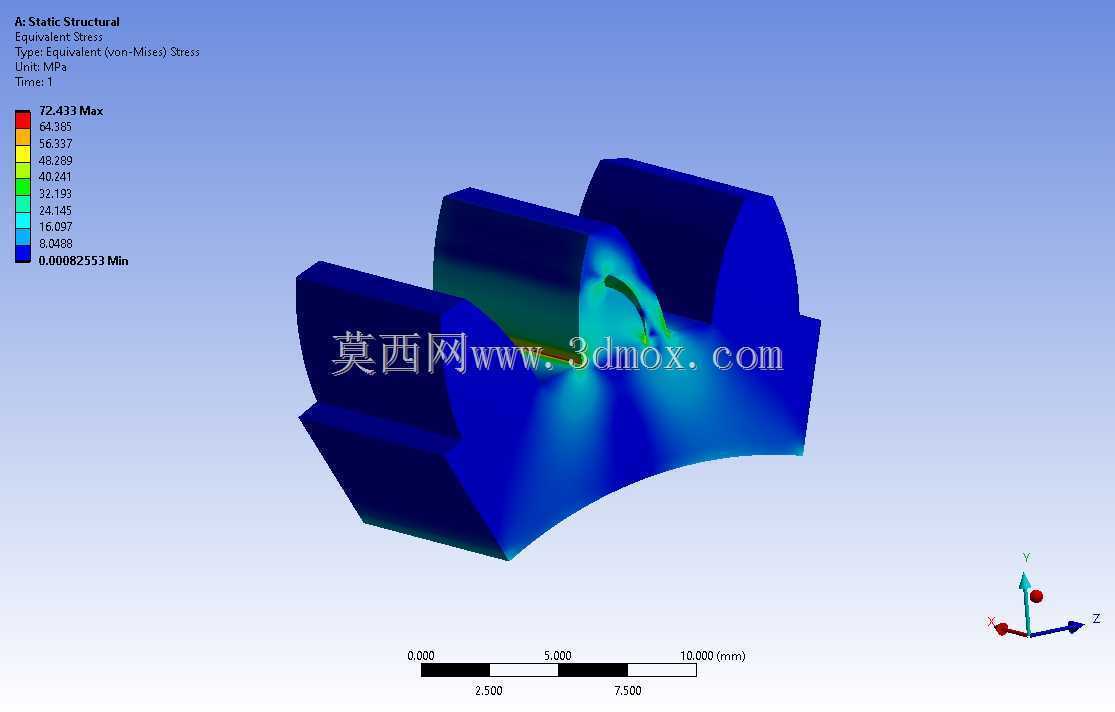

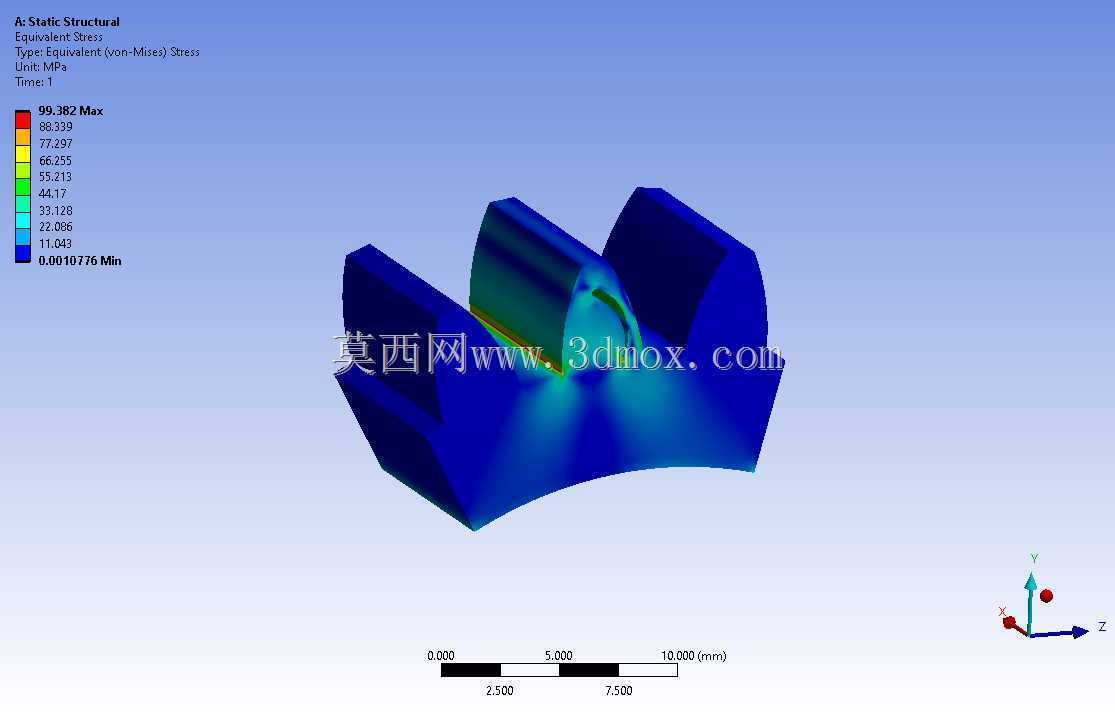

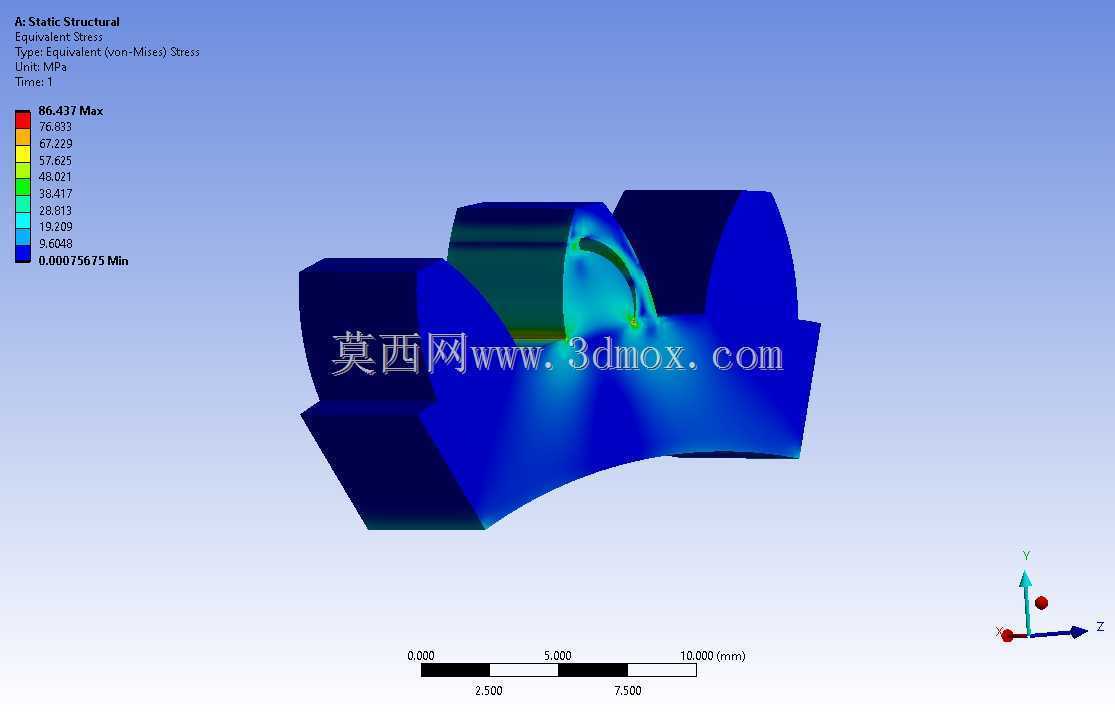

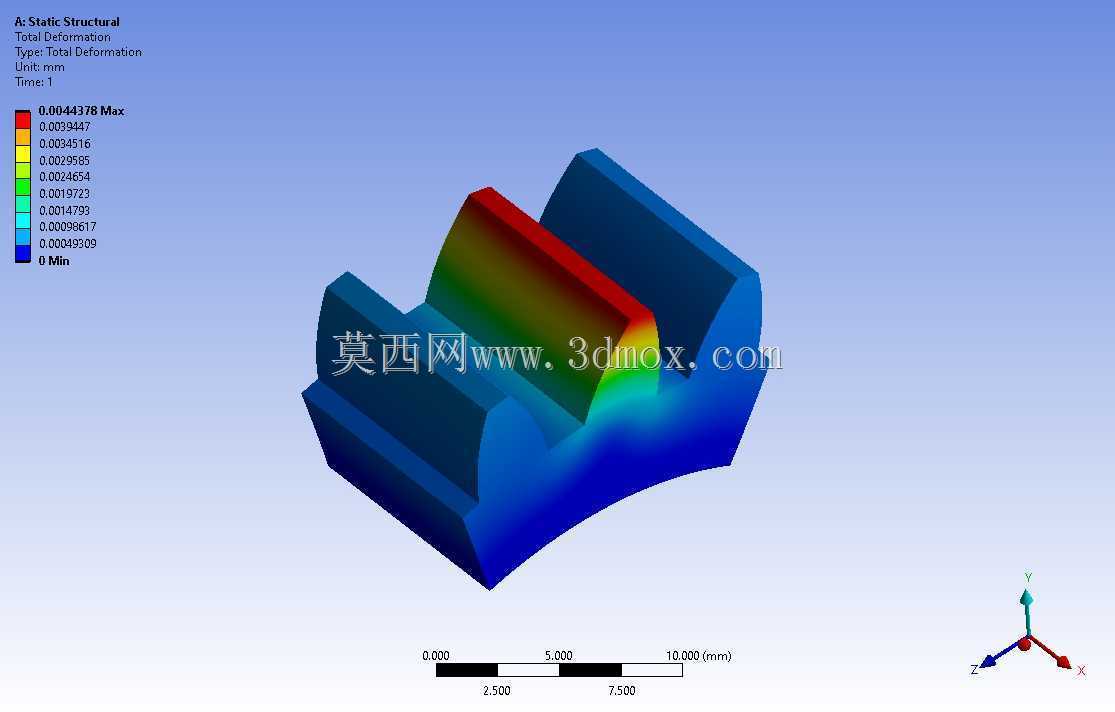

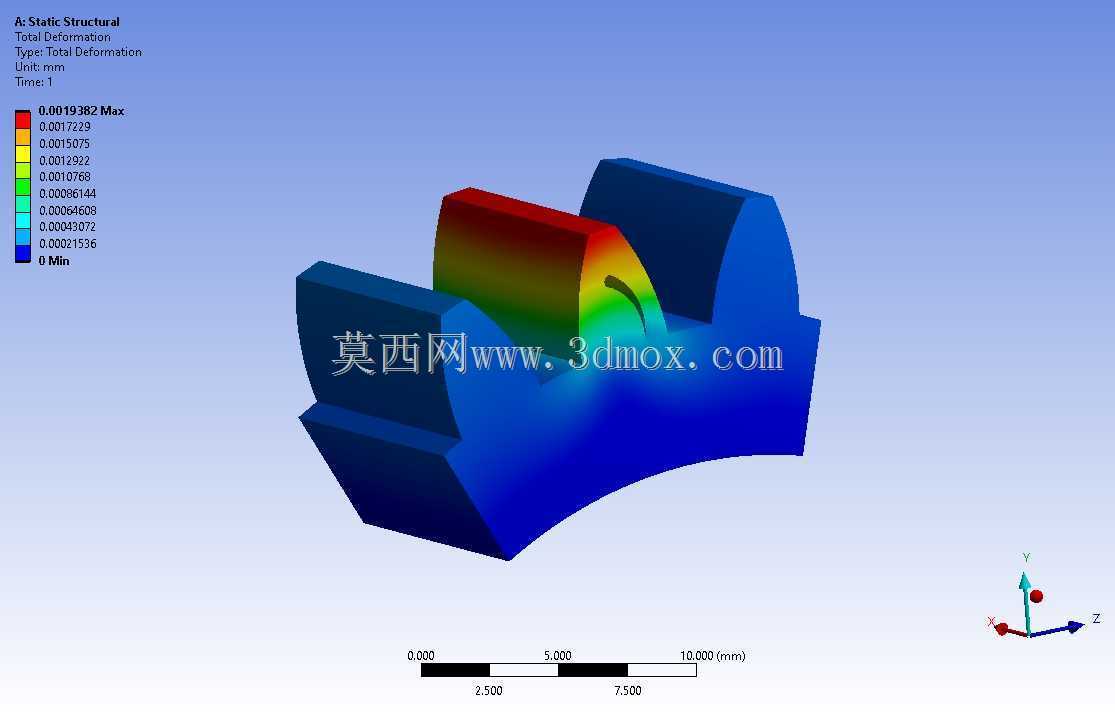

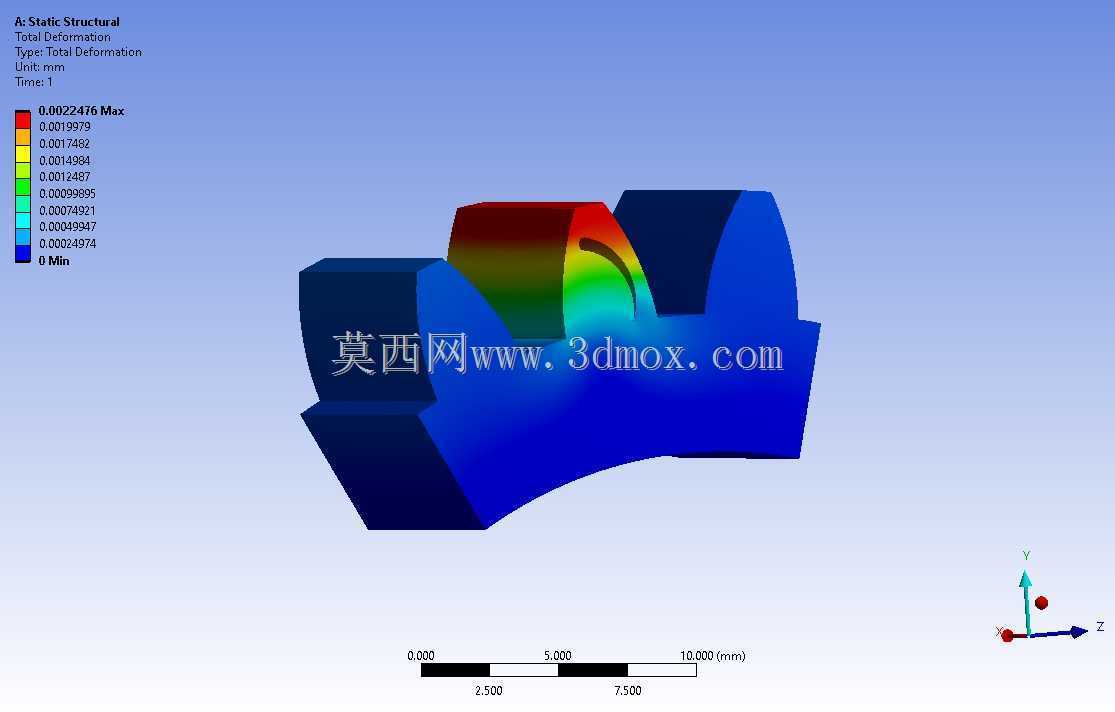

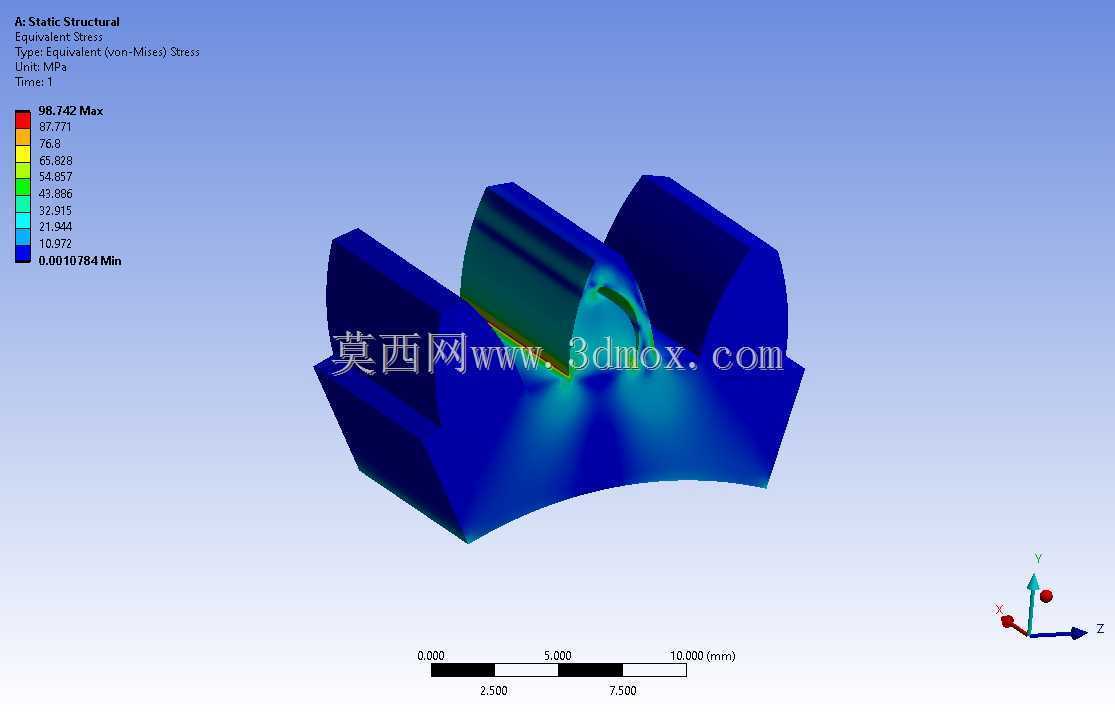

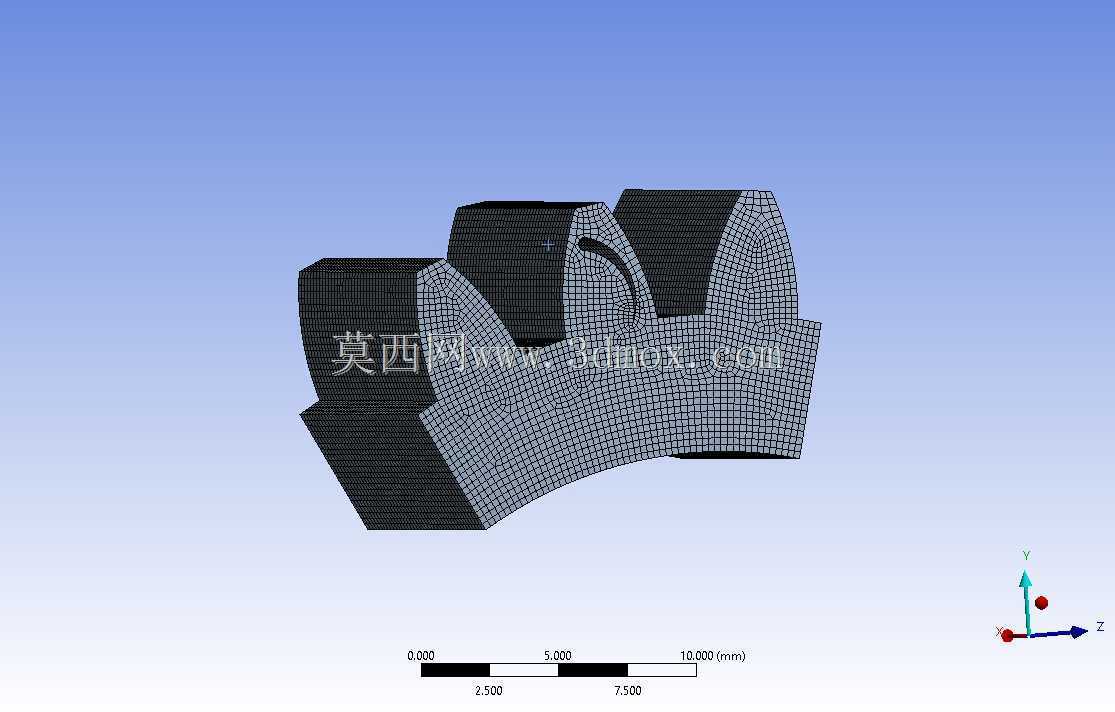

　　从工程分析角度看，该结构适合采用实体单元进行静力学与疲劳校核。边界条件可按实际弧面接触建立，而不是简单固定底面；载荷则应分别考虑齿面法向力、周向推力和可能的偏载。评估重点不在整体最大位移，而在鳍形孔端部、齿根圆角、槽底转折处以及弧形外缘的应力分布。若孔端仍出现局部高应力，可通过增大端部圆角、微调鳍形轮廓曲率、移动孔位或增加孔间肋宽来改善。

　　这个结构的价值在于，它把开孔从常规减重特征转化为应力管理特征。对于需要在弧形空间内传递载荷、又必须控制质量和疲劳寿命的机械部件，这种沿力流方向组织材料的方式，比单纯加厚外形更有效。实际设计中，仍需围绕安装曲率、齿体强度、孔边壁厚和接触状态反复校核，使齿块在有限边界内同时满足承载、装配和长期运行的要求。
