迷你无人机两叶螺旋桨结构设计

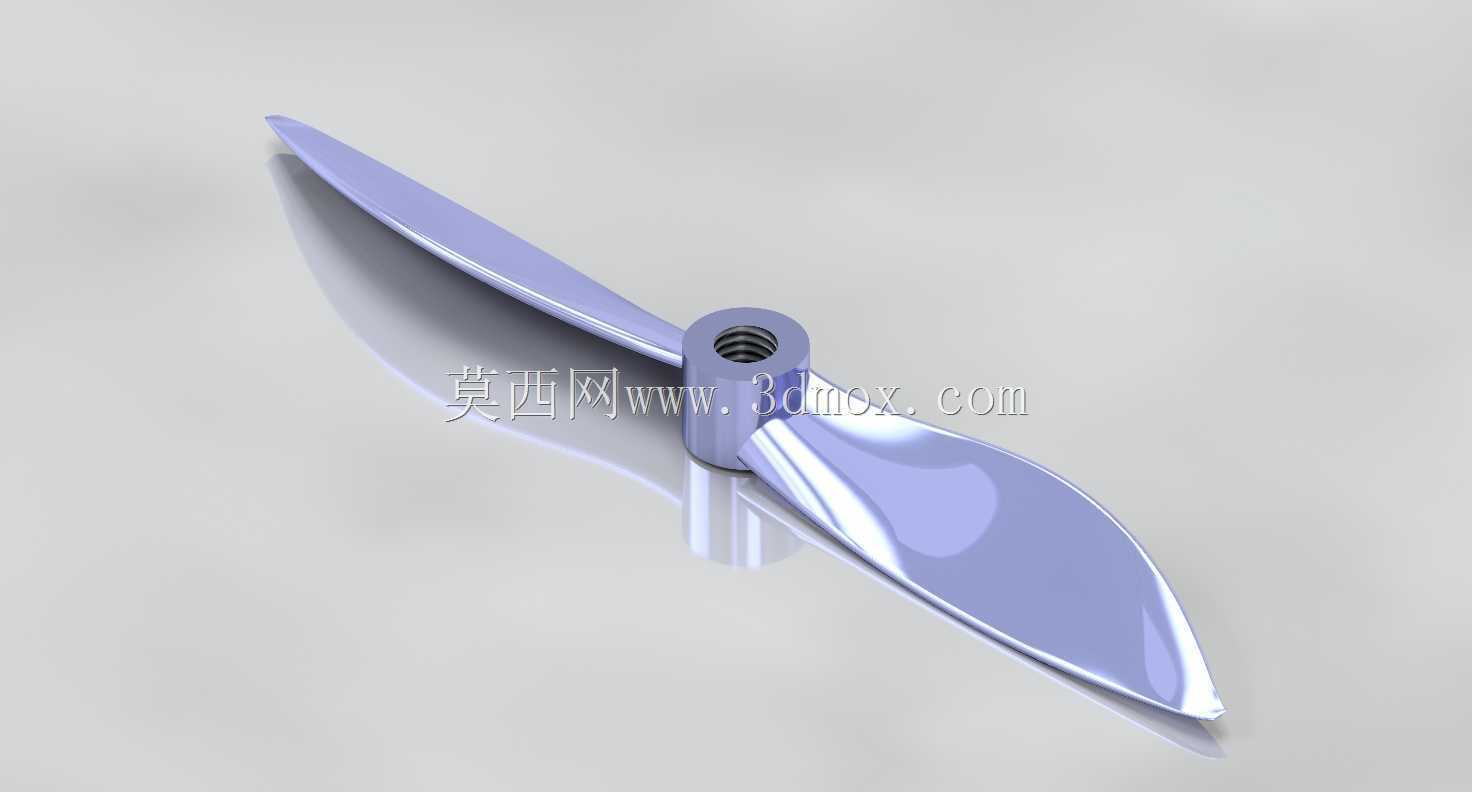

　　这套两叶螺旋桨的建模对象面向微型航模与小型玩具飞行器，桨叶整体展开直径控制在55毫米，也就是约2.2英寸，属于小尺寸低空低速推进部件。桨毂中心预留螺纹安装孔，配套轴径边界为29毫米量级的安装配合区域，建模时把桨根过渡、中心孔螺纹段、桨叶曲面和桨毂端面都做成连续实体，方便后续做装配干涉检查、运动包络校核以及3D打印样件验证。

　　从实际使用场景看，这类小桨主要装在迷你四旋翼、固定翼小飞机或者玩具无人机上，承担把电机旋转扭矩转化为轴向推力的作用。飞行器起飞、悬停和慢速巡航时，桨叶需要在很小的直径内提供足够升力，同时不能让整机重量和转动惯量过大。两叶方案在微型飞行器上比较常见，原因是结构简单、迎风面积小、动平衡容易控制，高速旋转时产生的周期性扰动也相对容易被飞控系统补偿。

　　桨叶外形采用细长柳叶状轮廓，叶尖逐渐收窄，桨根处厚度增加并向桨毂平滑过渡。这样处理不是单纯为了外观，而是兼顾气动效率和结构强度：叶尖区域线速度最高，减小端部弦长可以降低翼尖涡流损失；桨根区域承受弯矩和离心载荷最大，加厚曲面能够把叶片拉力顺畅传递到中心安装孔。桨叶表面带有扭转角，不同半径位置的翼型安装角并不相同，建模时需要沿展向控制截面弦长、厚度和扭角的连续变化，避免出现局部折面，否则旋转时容易产生异常噪声和推力波动。

　　中心桨毂是整个零件的装配基准。孔位采用内螺纹结构，能够直接与电机输出轴或桨座连接，减少额外夹具。桨毂外圆与两片桨叶根部融合，过渡圆角不能过小，否则在反复启停和突风载荷下，桨根容易成为应力集中区域。对于微型无人机来说，桨叶碰撞桌面、墙面或地面的概率较高，因此桨根过渡区的曲面连续性尤其重要；即使使用轻质塑料打印或注塑成型，平滑过渡也能改善充模流动，减少薄弱熔接痕。

　　安装边界方面，螺旋桨旋转直径只有55毫米，适合轴距很小的飞行器平台。布置电机时，要保证相邻桨叶之间留有安全间隙，同时让桨盘平面与机臂、摄像头、电池线束等部件保持距离，避免旋转中扫碰结构件。中心孔的轴线必须与电机轴重合，桨毂下端面要和电机安装面贴合；如果装配时出现偏斜，两叶桨的质心偏离旋转轴，会带来明显振动，轻则影响拍摄画面和姿态稳定性，重则增加电机轴承磨损。

　　设计思路上，这类小桨不能照搬大型无人机旋翼参数。大桨更看重低转速下的悬停效率，而微型桨转速高、雷诺数低，叶片 chord、扭角和厚度分布都要围绕小尺寸气流条件调整。模型中把两片桨叶围绕中心轴对称布置，便于做质量平衡检查；桨叶前缘保持圆润，后缘逐渐变薄，既符合小桨成型工艺，也能降低触碰人体时的划伤风险。桨毂端面留出足够接触面积，可以在锁紧时传递摩擦力，防止电机正反转切换过程中出现松脱。

　　在三维结构处理时，桨叶曲面不能只做单片外观面，需要闭合为实体并检查桨根到桨毂的壁厚变化。对于后续加工，如果采用注塑工艺，要关注叶片薄区充模和桨毂厚区缩孔；如果采用光敏树脂或尼龙打印，则要关注摆放方向，让层纹尽量避开主要弯曲受力方向。螺纹孔区域建议保留足够壁厚，防止锁紧时胀裂。完成建模后，可通过旋转包络检查确认55毫米桨盘范围内没有多余突出结构，再结合电机座尺寸验证29毫米相关安装边界是否满足整机布局。

　　整体来看，这个螺旋桨模型把微型无人机推进部件的关键结构都集中在一个小尺寸零件上：两叶对称布局负责稳定推进，曲面扭角负责气动出力，中心螺纹桨毂负责动力连接，桨根加厚过渡负责抗冲击和传力。对结构设计人员来说，它既可以作为小型飞行器动力系统选型参考，也可以用于桨叶曲面建模、装配干涉检查、运动仿真和快速成型验证。
