无人机GPS天线立式支撑固定支架

　　这套支撑件在多旋翼航拍与测绘无人机上承担GPS模块及罗盘天线的高位安装任务，核心诉求是把导航接收单元抬升到远离动力电调、大电流供电线与图传发射模块的位置，降低电磁干扰对卫星定位精度和航向角解算的影响。整机布线时，飞控主控通常压在机身中心板附近，而磁罗盘对金属件与交变磁场极其敏感，天线若贴近电机座或电源分配板，起飞后很容易出现航向漂移、定点悬停画圈甚至罗盘不一致告警；采用这种细长立式支柱把GPS座顶到机身上方，能在不显著增加迎风面积的前提下拉开干扰源距离，是中小型旋翼机比较成熟的布局方式。

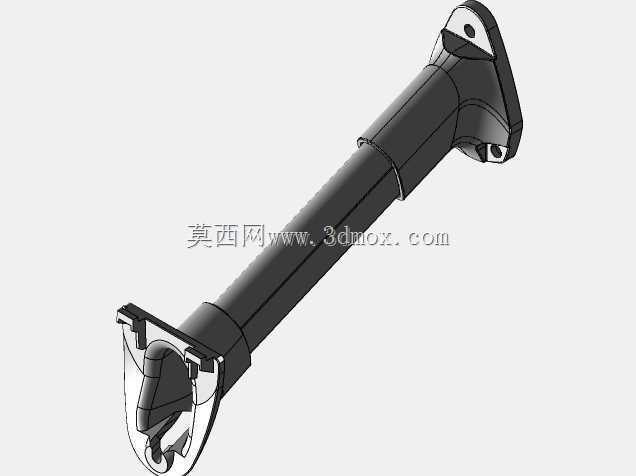

　　从结构上看，零件分为底部机身对接法兰、中间承力管柱和顶部天线安装座三段。下端法兰面做了加宽的菱形贴合轮廓，配合多个沉头螺钉孔压在机身碳板或机臂转接件上，贴合面承担整机振动传递与倾覆力矩；法兰内侧留出的卡扣与定位凸台，用于卡住碳管或机身管夹，防止支柱在起降冲击下转动。顶部安装座同样是带安装孔的法兰盘面，盘面角度经过调整，使GPS模块装上后保持水平朝上，保证陶瓷天线对天视野无遮挡，座体上的小孔兼顾螺钉固定与减重。中间柱体采用分段变径的长杆形态，靠近两端法兰处加粗形成过渡圆角，中段收细，既控制整体重量，又让弯曲应力集中区有足够壁厚。

　　设计思路上，这类支架优先保证刚度与固有频率避振。无人机旋翼转动会引入宽频振动，若支柱一阶固有频率落在旋翼激振频段内，GPS座会持续抖动，反而影响定位。因此长杆不是等截面细管，而是在根部做锥度过渡、设置加强筋，把悬臂的薄弱环节补强；法兰与立柱交接处全部做圆角过渡，避免3D打印或注塑成型时应力集中开裂。材料取向通常选用轻质尼龙或增强塑料，兼顾韧性与耐疲劳，顶部盘面预留的安装孔位兼容常见GPS模块的孔距，模块走线可沿柱体侧面下行进入机身，柱壁上的限位结构能约束线束，防止空中甩动。

　　安装边界方面，下端法兰需要一块平整的机身贴合面，螺钉锁紧时要对角均匀施压，保证法兰面与碳板完全贴合，否则悬臂受侧向风载后会在缝隙处产生微动磨损。支柱高度决定了天线相对旋翼平面的抬升量，选型时要核对整机重心：支架连同GPS模块位于机身最高点，过高会让重心上移、姿态响应变钝，过低则抗干扰余量不足，需在电磁兼容与飞行稳定性之间取平衡。顶部安装座的水平度直接影响卫星接收，装配时应在机身调平状态下固定，避免支架随碳板装配误差倾斜。侧向载荷主要来自高速前飞与突风，长柱承受弯曲弯矩，根部法兰是关键校核截面，设计中通过加大法兰包络、增加螺钉数量来分散力矩。

　　实际装机场景里，这类支架还常用于架起数传天线或视觉传感器，凡是需要远离机身干扰源、保持对天或对向视野的小型载荷，都能借用这套高位支撑思路。维护时需重点检查根部法兰是否有起降冲击导致的发白裂纹，以及顶部螺钉在长期振动下是否松动；线束在柱体转折处要留松弛弯弧，避免机身折叠或维护拆装时把线扯断。整体造型虽然简单，但悬臂高度、两端法兰布局、变径刚度分配和走线约束都围绕无人机振动与电磁环境做了取舍，是导航模块安装结构中比较典型的工程件。
