APC8x8E英寸无人机螺旋桨光学扫描复刻

　　航模与小型多旋翼飞行器的动力匹配环节里，螺旋桨是直接决定拉力输出、续航表现与飞行姿态响应的核心气动部件，本次复刻的APC 8×8E规格两叶螺旋桨，是小型固定翼航模、八寸级多旋翼无人机、小型垂直起降验证平台中十分常用的动力端配件。这类桨的选型逻辑和普通装饰性桨叶完全不同：型号标识里的前一个数字代表桨的旋转直径为8英寸，后一个数字代表理论螺距为8英寸，也就是桨叶每旋转一周，在理想无滑流的空气中向前推进的理论距离为8英寸，大螺距的设计取向本身就偏向高进速工况，适配追求高速平飞、大拉力冗余的飞行场景。

　　从实际装机的边界条件来看，8英寸直径的桨叶在布置到多旋翼机臂上时，需要预留相邻桨尖之间至少5-10mm的安全间隙，避免飞行中机身振动、桨叶形变导致相邻桨发生打桨碰撞；中心安装孔位适配市面主流的小型无刷电机输出轴，桨根位置做了加厚的凸台结构，既可以分散桨叶旋转时传递到电机轴的交变载荷，也能在锁紧桨帽的时候避免硬质夹片直接压伤桨叶的翼型曲面，安装时只需要确认桨叶的迎风面朝向飞行器前进方向，锁紧后做动平衡抽检即可投入使用，日常更换成本低，维护门槛很低。

　　这款桨的气动设计特征十分明确：实测桨叶翼型的螺距沿展向并非恒定值，从桨根到桨尖存在连续的螺距过渡，桨根区域的翼型安装角更大，用来在旋转线速度较低的根部区域获得足够的气流攻角，避免根部气流过早失速；桨尖区域的安装角逐步收窄，匹配桨尖更高的旋转线速度，让整个桨叶展向的气流攻角都维持在高效区间，官方标注的50.9度最大螺距角，正是为了适配高进速飞行场景——当飞行器处于高速前飞状态时，来流本身存在较高的轴向速度，大螺距设计可以让桨叶在高进距比下依然保持合适的迎角，不会因为进速过高出现桨叶“打滑”、拉力骤降的问题，这也是该款桨常被用于高速穿越机、固定翼尾推动力组的核心原因。

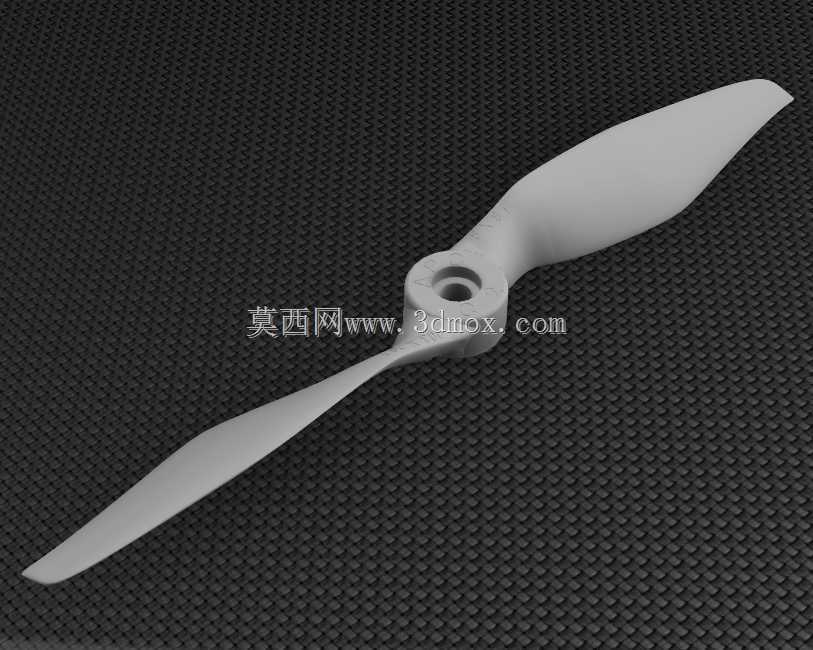

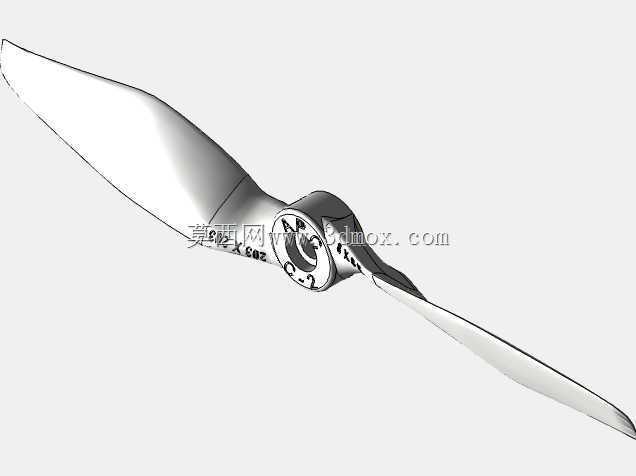

　　本次三维复刻采用0.2mm分辨率的光学扫描网格生成，和传统手工测绘建模的路径不同，光学扫描可以完整捕捉原厂注塑桨叶表面的所有细微气动特征：包括桨叶翼型的微小弯度分布、前缘的圆滑过渡弧度、后缘的薄化收边形态，甚至注塑生产过程中为了平衡熔体流动形成的极小曲面形变都被完整还原，不会出现手工建模常见的翼型失真、螺距曲线错位的问题。对于结构设计从业者来说，这种扫描得到的实体模型可以直接用于动力装配干涉检查：在飞行器机架设计阶段，把桨模型导入装配体，模拟桨叶全转速下的最大形变范围，校核机臂长度、飞控安装位置、GPS支架高度是否会和旋转的桨叶发生干涉，也可以基于该模型做流场仿真的前置几何参考，评估不同转速下的拉力、扭矩与气动效率。

　　从实际使用场景展开，这类螺旋桨的适配工况覆盖三类主流需求：第一类是小型航拍多旋翼平台，搭配适中KV值的无刷电机时，大螺距桨可以在携带小载荷的情况下获得更高的飞行速度，抵抗侧风干扰的能力更强；第二类是固定翼航模的尾推或者前拉动力组，8英寸的尺寸适配1-2kg级别的小型固定翼，高速平飞时动力储备充足；第三类是无人机动力测试平台，扫描得到的精准桨模可以作为仿真基准，用来验证不同桨叶改型的气动收益，比如修改桨尖小翼、调整翼型弯度之后，和原厂基准桨的性能做对照测试。

　　桨叶的结构设计也兼顾了动力学特性：两叶对称布局的转动惯量适中，电机启动和调速时的响应速度快，不会因为转动惯量过大导致电调负载飙升；桨叶的厚度从桨根到桨尖逐步减薄，桨根区域厚度最大，用来承受旋转时巨大的离心拉力，桨尖区域薄化设计则可以降低翼型的型阻，同时减少桨尖涡的能量损耗。整个曲面连续光顺，没有突兀的折角，既符合气动设计的减阻逻辑，也能降低高速旋转时的风切变噪声。在做装机适配的时候，工程师只需要对照模型的外轮廓尺寸，确认飞行器的桨保护圈内径、机臂安装间距满足8英寸桨的旋转包络，就可以完成动力系统的初步选型，大幅减少前期样机试错的装配成本。
