城市小型电动卡车底盘平台结构设计

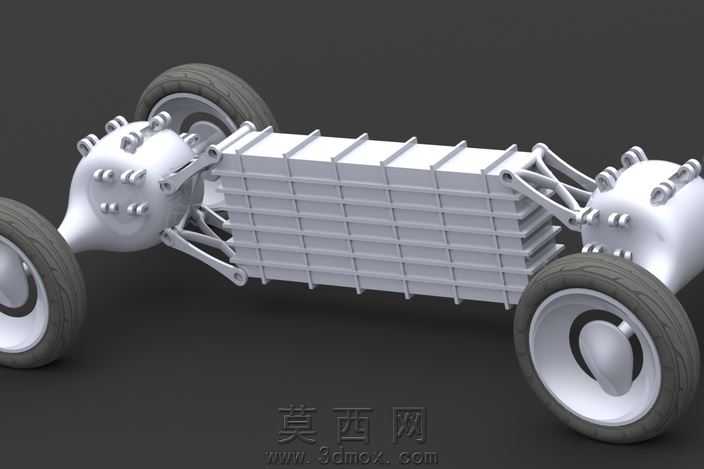

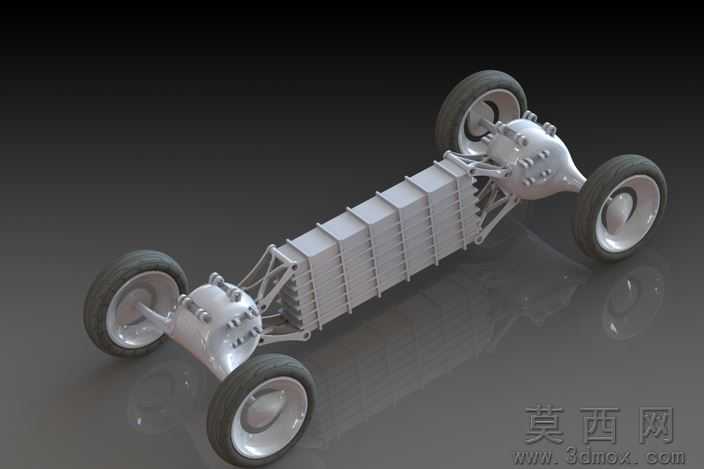

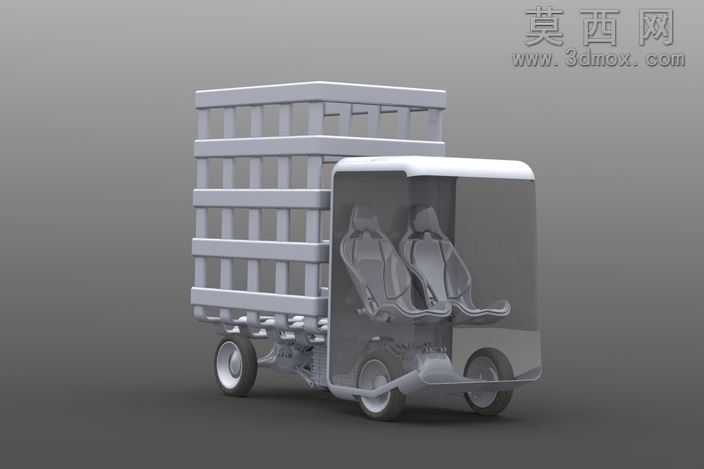

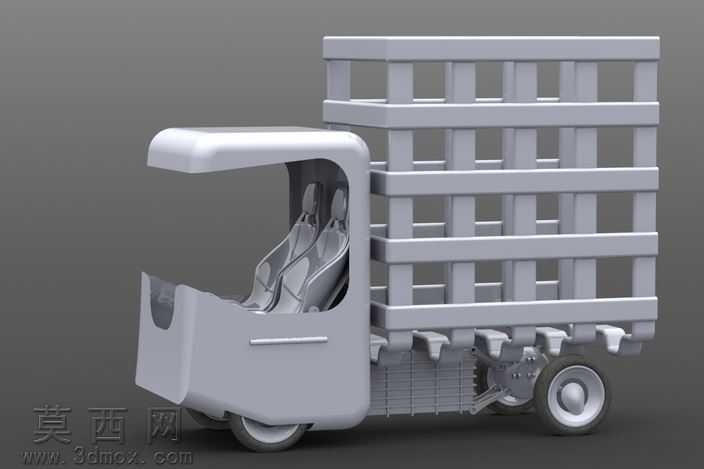

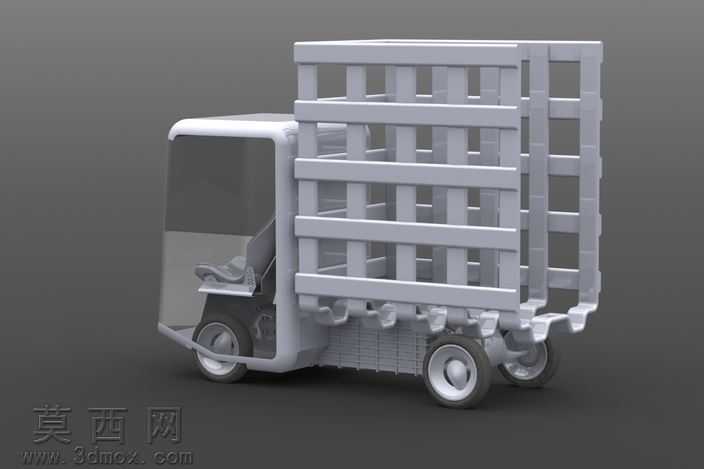

本作品为面向城市配送场景打造的小型电动卡车底盘平台三维建模成果，建模过程围绕纯电驱动车辆的布局特性展开，在三维建模环境中完成了整体架构的1:1比例搭建，首先确定了前后双转向桥的四轮布局基准，将电池组以模块化阵列的形式布置在底盘中部的核心承载区域，最大化利用轴距间的闲置空间，同时平衡整车前后轴荷配比，适配城市道路频繁启停的行驶特性。建模阶段对前后端的驱动集成单元做了精细化结构还原，两端的动力舱壳体采用曲面建模工具完成流线型轮廓构建，表面的安装凸台、螺栓孔位、线束接口均按照实际装配逻辑逐一排布，舱体内部预留了驱动电机、减速机构、转向拉杆的安装空间，通过桁架式支撑结构与中部电池仓实现刚性连接，支撑结构的杆件采用参数化建模方式生成，可根据载荷需求快速调整杆件直径与排布密度。中部电池仓采用标准化模组堆叠结构，每个电池模组的外壳、散热间隙、固定压条都做了独立建模，模组之间设计了横向与纵向的加强筋结构，既保证电池组的安装稳定性，也为底盘提供额外的扭转刚度，避免城市颠簸路况下出现结构形变。车轮与悬架部分还原了低滚阻轮胎的胎面纹理、轮毂的曲面造型，转向节与轮毂连接的铰接结构做了运动副预留，可直接导入运动仿真模块验证转向角度与跳动行程。材质渲染阶段，为金属结构件赋予了磨砂铝合金与高强度钢材的差异化材质，电池模组外壳设置为浅灰色工程塑料质感，轮胎采用哑光橡胶材质，配合场景内的柔光反射效果，清晰呈现各部件的结构层次与装配关系。整个设计思路围绕城市零排放配送需求展开，去掉了传统燃油车的传动系统冗余结构，通过集成化电驱桥与中置电池的布局，压缩底盘整体自重，预留了上部货厢的通用安装接口，可适配不同容积的城市配送货厢改装需求，同时结构上预留了电池快换的安装空间，适配城市物流车辆的高效补能场景，建模过程中所有部件均遵循可装配、可仿真的设计原则，未出现结构干涉问题，各连接部位的安装逻辑符合车辆工程的实际生产标准。
