防爆声光一体危险警示信号灯

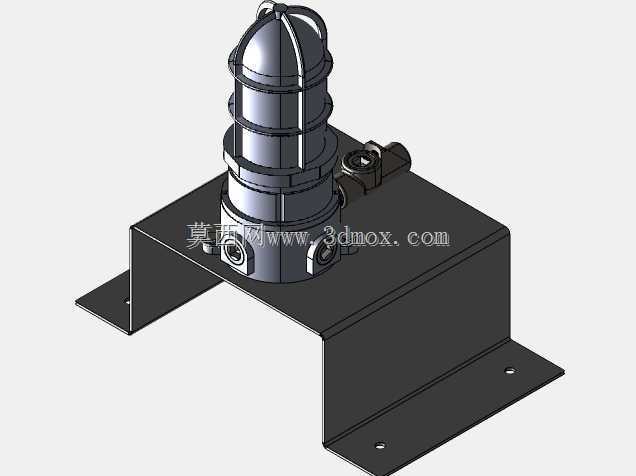

　　这套结构对应的是面向易燃易爆危险工况开发的声光一体警示信号装置，整体采用立式灯体搭配侧装接线腔体、底部L型折弯安装支架的布局，在三维建模阶段需要重点还原防爆壳体的壁厚过渡、法兰配合止口、紧固件排布以及安装支架的开孔位置，避免后续出工程图时出现安装干涉或者防护等级不达标的问题。

　　从现场使用边界来看，这类灯具主要部署在可能存在爆炸性气体、蒸汽或者可燃性粉尘的工业区域，比如石化灌区、加油加气站、危化品仓储通道、海洋平台甲板、粉尘处理车间以及存在潮湿盐雾的户外工业点位。它的作用不是普通照明，而是在设备异常、工序切换、通行管制或者险情触发时，通过高亮灯光和声响同步给出明确警示，让操作人员在噪声、遮挡或者视线受限的环境里也能快速识别状态。

　　灯体上部为多层阶梯式圆柱形防爆罩壳，顶部做圆弧收边并配置防护提挂结构，这种造型并非单纯为了外观：圆柱曲面在户外受风、喷淋和粉尘堆积场景下更不容易形成积液与积尘，阶梯段则对应内部光源模组、密封压圈和防爆接合面的分层装配关系。侧置的接线腔体通过横向接口与主灯体连通，腔体外露的接线接口预留了电缆引入的安装空间，现场布线时电缆从防爆格兰头进入腔体，内部完成端子接线后再由壳体隔爆结构隔离外部危险介质，检修时不需要拆解主灯光学段，维护路径更清晰。

　　底部支架采用厚板折弯成型，横向底板向外伸出并开设长圆安装孔，既可以通过膨胀螺栓固定在混凝土基础、钢制平台面上，也能适配机架侧壁、护栏立柱旁的辅助安装位。长圆孔的设计吸收了现场基础孔位的施工误差，装配时允许沿孔长方向微调灯体位置；立式支撑板与灯体底座之间通过紧固件锁紧，支撑板的折边高度需要保证灯体底部接线空间和排水间隙，不能让安装面直接贴死壳体最低点。建模时要把支架折弯圆角、焊接贴合面和螺栓垫圈空间一并表达，否则实际制作时容易出现支架与壳体底脚干涉。

　　功能层面，装置集成信号光源与声响报警单元，光源可提供红、琥珀、蓝、绿、白等不同光色输出，以对应不同等级的告警含义；工作模式上支持常亮稳态指示和频闪警示两种逻辑，稳态多用于设备通电、区域准入、工序待机这类持续状态提示，频闪则用于故障、越界、紧急撤离等需要强吸引注意力的场景。声响单元与灯光同步动作，在车间背景噪声较大、设备遮挡视线或者操作人员距离较远时，音频提示可以弥补光信号的覆盖盲区。

　　结构设计上，壳体围绕隔爆和防护要求展开，灯体各段接合面采用止口配合并配置密封件，外部紧固件按圆周或对称方位布置，保证压紧后密封圈受力均匀。光学罩壳采用耐冲击、耐老化的透明防护结构，既能保护内部光源，又能降低紫外线、雨水、盐雾和机械碰撞对发光效率的影响。整体防护思路兼顾防风、防雨、防尘和潮湿腐蚀环境，外露金属件需要做防腐处理，接线口位置保留电缆弯曲半径，避免现场走线时电缆过度弯折影响密封。

　　选型和布置时，灯体安装高度要结合现场视线高度确定，支架底板距地面或平台面的固定点应避开检修通道正中间，防止碰撞；多灯联动场景下，相邻灯具的光色和闪烁频率需要统一编码逻辑，声响单元的音调也要根据区域噪声水平设定，避免不同设备报警声混淆。三维结构校核中，应重点检查灯体与侧接线腔的相对位置、支架安装孔与底部电缆走向、螺栓工具操作空间以及灯罩最大外径对周边管道的安全距离，从而保证装置在危险区域长期稳定运行。
