大涵道比涡扇航空发动机剖视结构

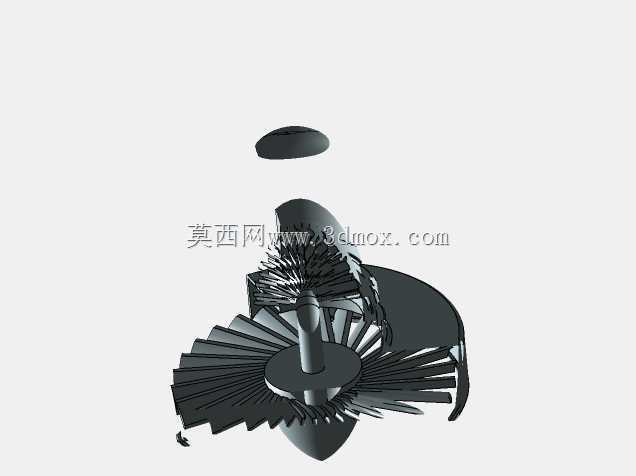

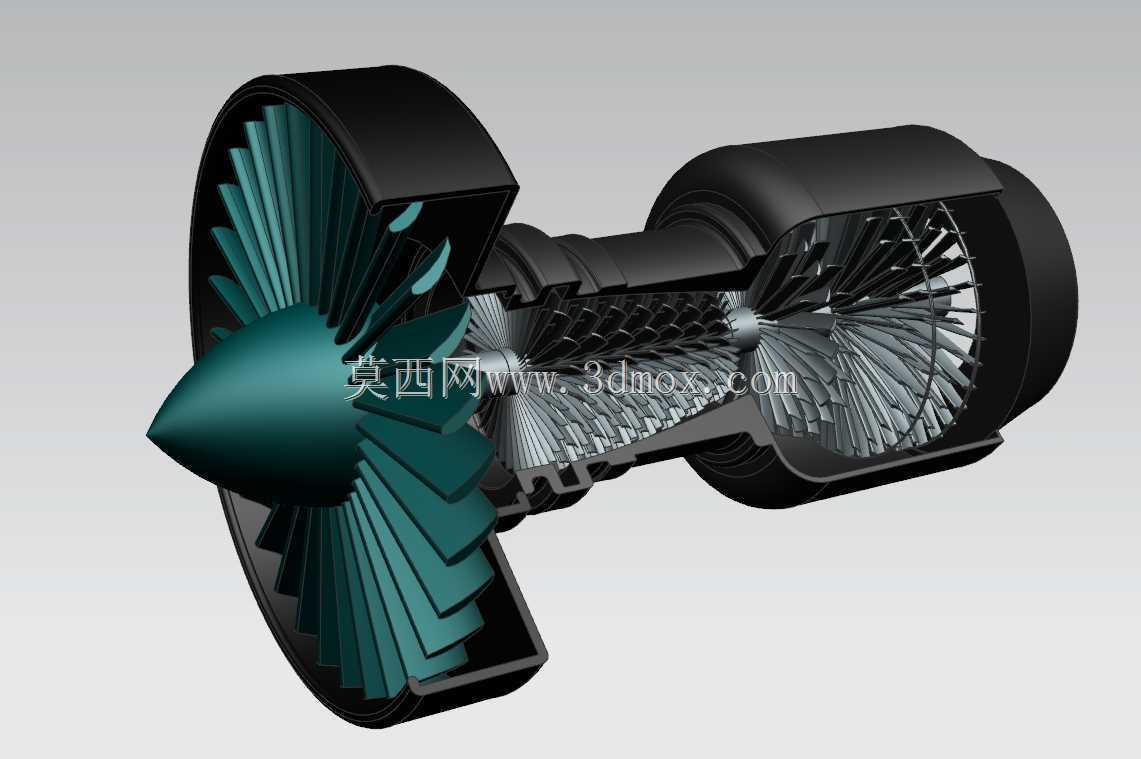

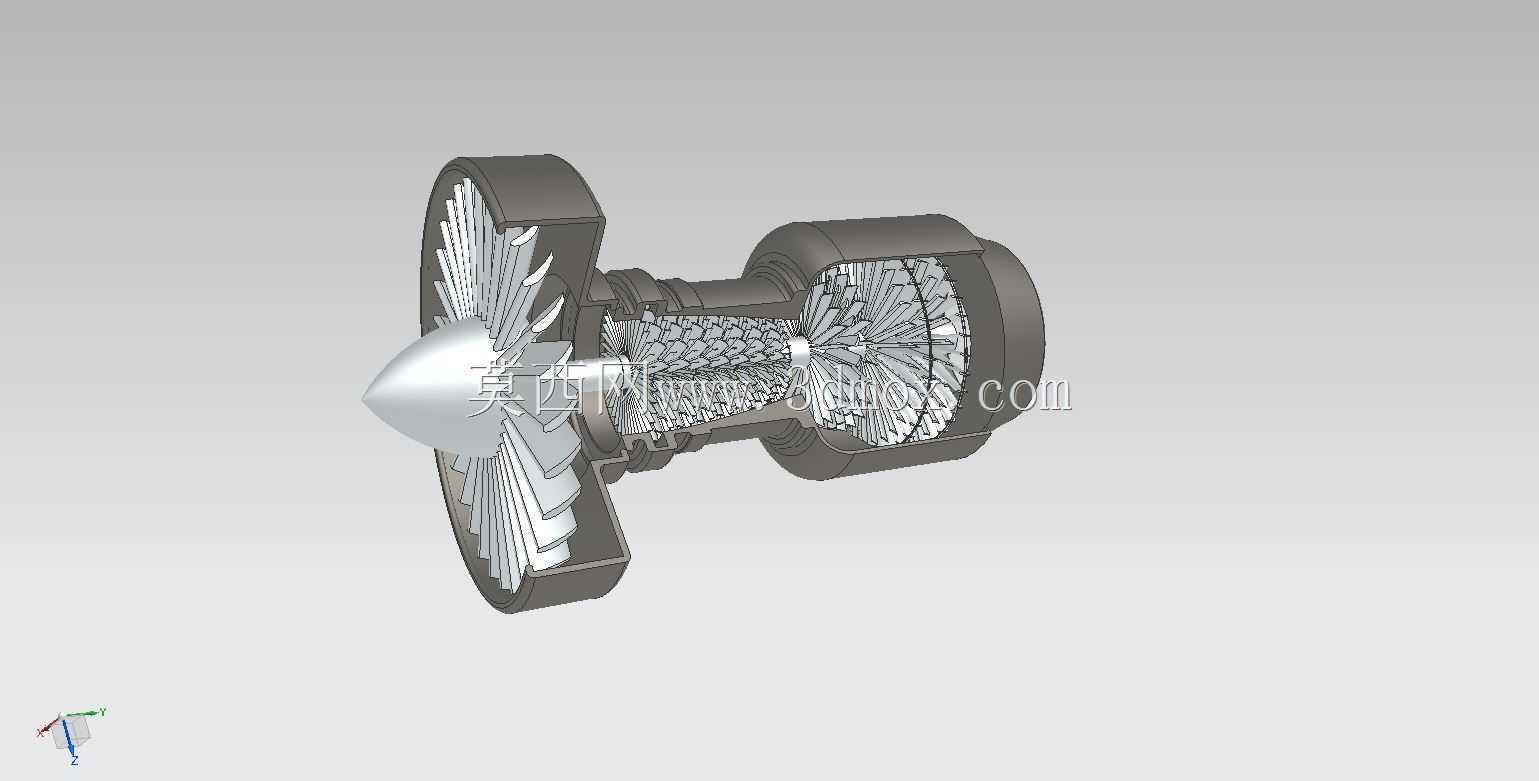

　　这款剖视呈现的大涵道比涡扇航空发动机，是民用干线客机动力系统的核心构型，三维建模过程中完整还原了从进气道、风扇级、增压压气机、高压压气机、环形燃烧室、高低压涡轮到尾喷管的全流道结构，所有叶片、轮盘、机匣、支承轴系的装配关系均按照真实航空发动机的层级逻辑搭建，没有做简化省略，能够直接用于航空动力专业的结构教学、机务培训演示以及新型航发方案的前期构型比对。

　　从实际装机场景来看，该类发动机主要挂载于宽体或窄体民用客机机翼下方，也可衍生为中型运输机、舰载特种机的动力装置，工作时前端大直径风扇吸入的气流大部分从外涵道直接向后喷出，提供整机八成以上的巡航推力，内涵道气流经过多级压气机逐级增压后进入燃烧室，与航空煤油充分混合燃烧，生成的高温高压燃气先后驱动高压涡轮与低压涡轮，涡轮通过同轴结构反向带动前端压气机与风扇旋转，完成持续的热力循环。建模时特意将外涵机匣做了局部剖切处理，能够直观看到风扇叶片的掠形设计、叶尖与机匣的预留间隙，以及分流环处内外涵气流的分隔边界，避免初学者混淆涡扇与涡喷发动机的流道差异。

　　结构设计层面，前端风扇采用宽弦空心叶片的布局，叶片数量少、单叶负荷高，既降低了整机重量，也能在遭遇鸟击时满足抗外物损伤的强度要求；风扇后方的多级低压增压级与高压压气机，叶片逐级缩小、流道径向高度持续收敛，匹配压气机内压力逐级升高的气动规律，每一级轮盘都通过中心拉杆轴串联，支承点布置在压气机机匣与涡轮机匣的轴承座位置，模拟真实发动机的简支支承方案，保证转子系统的临界转速避开工作转速区间。燃烧室段采用短环形燃烧室构型，外壳预留了燃油喷嘴安装座与点火器接口，压缩后的高压空气从燃烧室头部的旋流器进入，与雾化燃油混合形成稳定燃烧区，筒壁上的大量冷却小孔结构也在模型中做了特征还原，用于在实际工作中引入冷却气，避免燃烧室壁面长期处于高温燃气中出现烧蚀。

　　后部涡轮段分为高压涡轮与低压涡轮两级，高压涡轮转速更高、工作燃气温度最高，叶片采用带气冷通道的精铸空心叶片结构，叶片前缘直接正对燃烧室出口的高温燃气，气冷通道从压气机引出高压冷却空气，在叶片内部形成对流冷却后从叶身表面的气膜孔溢出，在叶片表面形成低温隔热气膜；低压涡轮直径更大、级数更多，负责驱动前端大直径风扇，输出外涵道的主要推力。尾喷管部分分为内涵喷口与外涵喷口，外涵道冷气流与内涵道高温燃气在喷口处平行排出，既能降低排气噪音，也能提升推进效率、降低民航巡航阶段的燃油消耗。

　　安装边界方面，整机轴向长度与风扇直径的比例按照现役大涵道比航发的常规比例设定，整机外围的吊挂安装节布置在压气机机匣上方的承力框架位置，传递发动机的推力与过载载荷到机翼吊挂结构，外部预留的附件机匣安装位可配套安装燃油泵、滑油泵、发电机等附件，所有转子与静子之间的封严结构、叶尖间隙、转静子轴向安全距离均按照航空发动机的设计规范预留，在做装配仿真时可直接完成转子的动平衡校验演示，也可拆分出单级叶片、轮盘、机匣零件用于单独的结构强度分析参考。
