野火监测长航时滑翔无人机

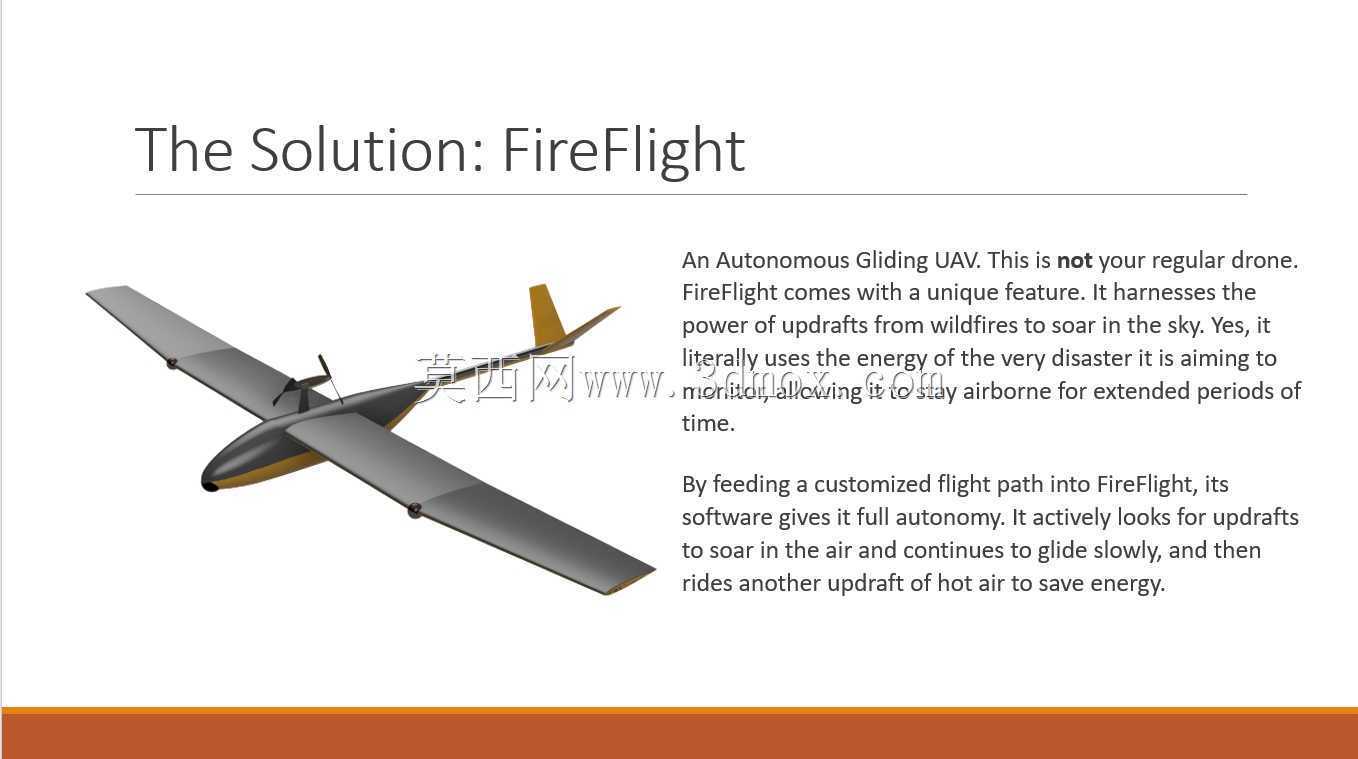

　　这套固定翼无人机三维结构方案面向林区野火早期巡查与态势跟踪任务，核心思路是利用火场上升热气流维持长航时滑翔，从而在不依赖频繁动力补给的情况下延长滞空时间。整机采用上单翼、长展弦比布局，机翼平面形态平直且翼展较大，目的在于提高升阻比、降低滑翔下沉率，使平台能够在热泡中盘旋获取高度。机身前段布置任务载荷与航电舱，中段承力并连接机翼，尾段通过细长尾梁连接尾翼，这种布置有利于减轻结构重量并平衡重心。

　　从功能配置看，机身后上方布置一副推进式螺旋桨，动力单元位于机翼后缘之后，既可为起飞与航段转换提供推力，又能避免螺旋桨气流干扰机头下方的观测视野。推进式布局还使机头空间完整释放，便于安装可见光或红外监测传感器，对火点、烟柱和地表热异常进行下视扫描。尾翼采用常规垂直尾翼与水平尾翼组合，垂尾后掠、平尾安装于尾梁末端，可提供方向与俯仰稳定；在滑翔盘旋利用热气流时，较小的操纵面配平量有利于降低配平阻力。

　　结构建模时，机翼与机身的连接边界需要重点控制。长机翼虽然带来良好滑翔效率，但对翼根弯矩、扭转变形和颤振裕度提出更高要求，因此翼身接合处应保留连续承力路径，可通过主梁、翼肋和机身加强框共同传递载荷。机翼下表面靠近翼根位置的小型凸起可作为整流或支撑结构处理，建模时应避免与机身曲面出现干涉，同时保证拆装维护空间。机身下部采用流线型腹舱造型，既可以容纳电池、飞控、数据链与任务设备，也能在着陆时形成一定的擦地保护。

　　外形尺寸方面，该类平台以翼展作为主要包络约束，机翼展开后横向尺寸远大于机身长度，因此在运输、存储和发射场景中需要考虑机翼拆分或折叠接口。尾梁较长，尾翼离地高度与螺旋桨旋转半径必须纳入地面操作边界，防止起飞滑跑、伞降或腹擦着陆时桨尖触地。机头传感器窗口应保持明确的下视倾角和无遮挡视场，机身表面的台阶、天线和检修口在三维布置中需同步纳入气动外形，而不是作为后期附加件随意贴装。

　　实际应用上，这类无人机适合在山地、林区和自然保护区执行低空巡护。发现疑似火点后，平台可切换到利用热气流滑翔的任务模式，在目标区域上空低速盘旋，持续回传位置、火势蔓延方向和烟羽形态；当热气流不足或需要转场时，再启动推进动力补充高度和速度。设计中应兼顾巡航效率、低速操纵性与任务载荷开敞性：机翼需提供足够升力并支持小半径盘旋，尾翼需保证低速状态下的稳定余量，机身舱段则要为电池、飞控、通信模块和监测吊舱预留安装面、走线通道与维护开口。

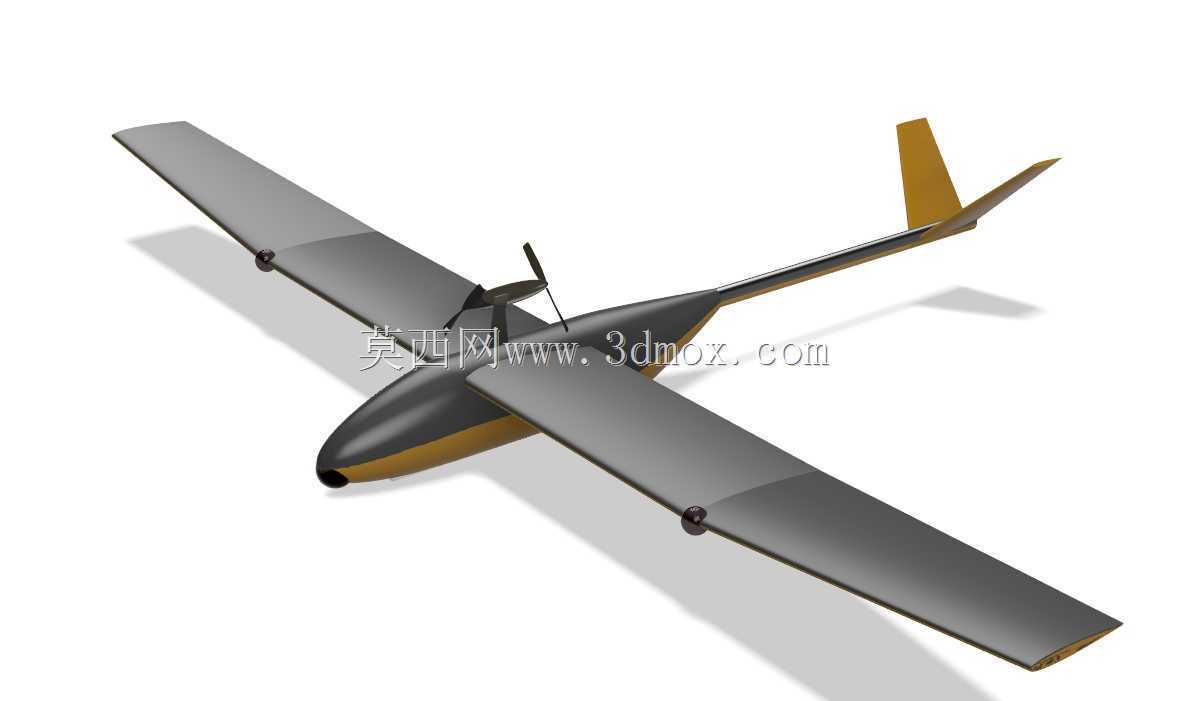

　　从三维工程表达角度，该模型完整呈现了机翼曲面、机身整流、尾梁、尾翼、螺旋桨及起落接触区域的空间关系，可用于总体布置评审、气动外形讨论、结构分区示意和任务载荷安装校核。后续细化时，可在翼梁站位、机身隔框、舵面铰链、螺旋桨动力舱和传感器云台位置进一步补充装配结构，使概念方案向可制造、可试飞的工程样机推进。
