航空制导炸弹机翼增程套件结构

　　该套三维结构围绕航空制导炸弹的机翼辅助增程组件展开，建模对象并非单一弹体，而是把常规航空炸弹、制导舱段、折叠弹翼、尾部控制组件和气动稳定面作为一个完整投放系统来表达。实际工程中，这类套件的核心价值在于把存量通用炸弹升级为具备防区外投放能力的精确制导弹药，使载机不必进入近距离高威胁防空区域即可完成对地面固定目标或半固定目标的打击。

　　从使用场景看，套件主要服务于战斗机、攻击机等航空平台的外挂投放任务。载机在中空或高空投放后，组件通过展开的弹翼获得滑翔升力，把原本依靠重力下落的弹道转化为带有较长滑翔距离的飞行轨迹。低空投放时，弹翼同样能够提供增程作用，但射程和滑翔剖面会受到初始高度、速度、姿态以及地面障碍约束的影响。设计时不能只追求最大射程，还要兼顾载机安全脱离、目标进入角、末端命中精度和战场使用灵活性。

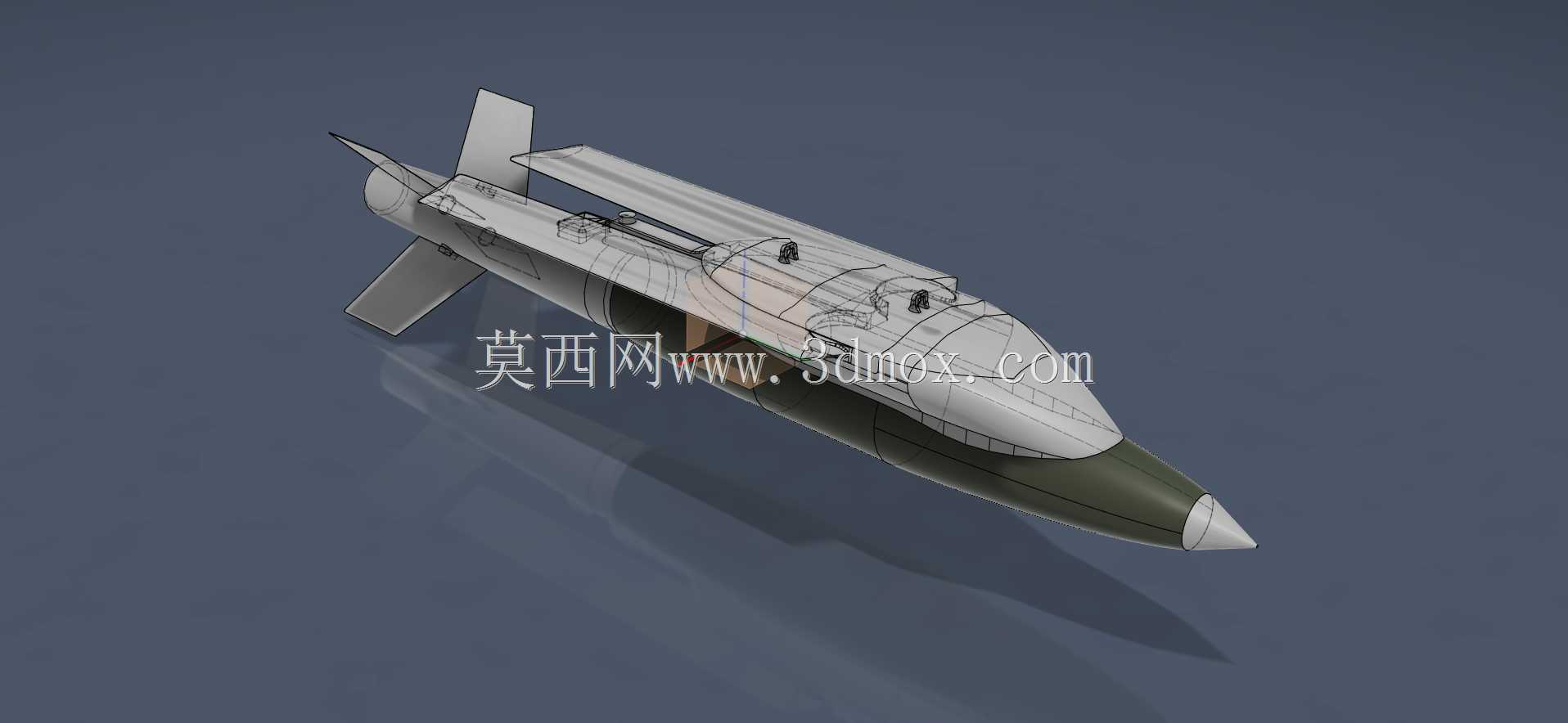

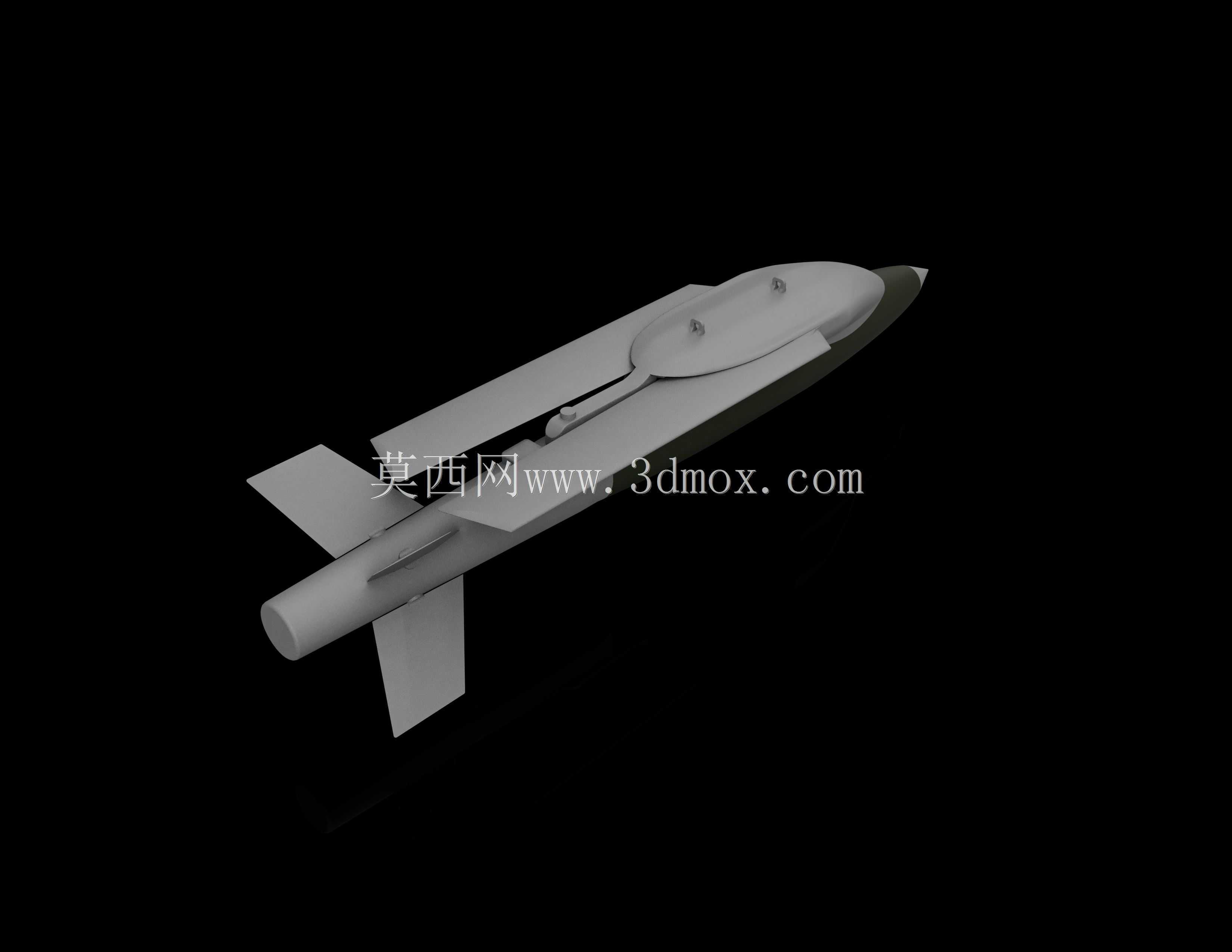

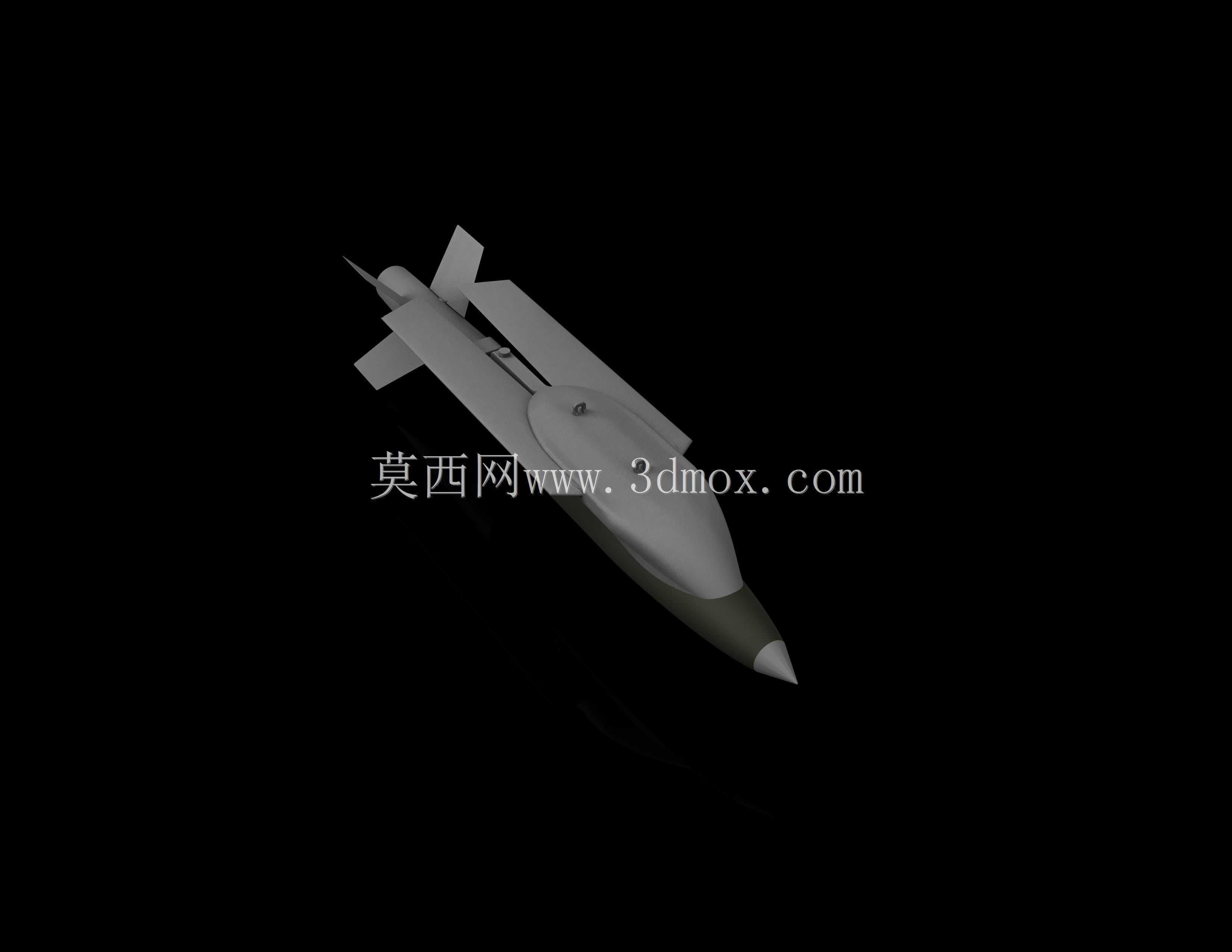

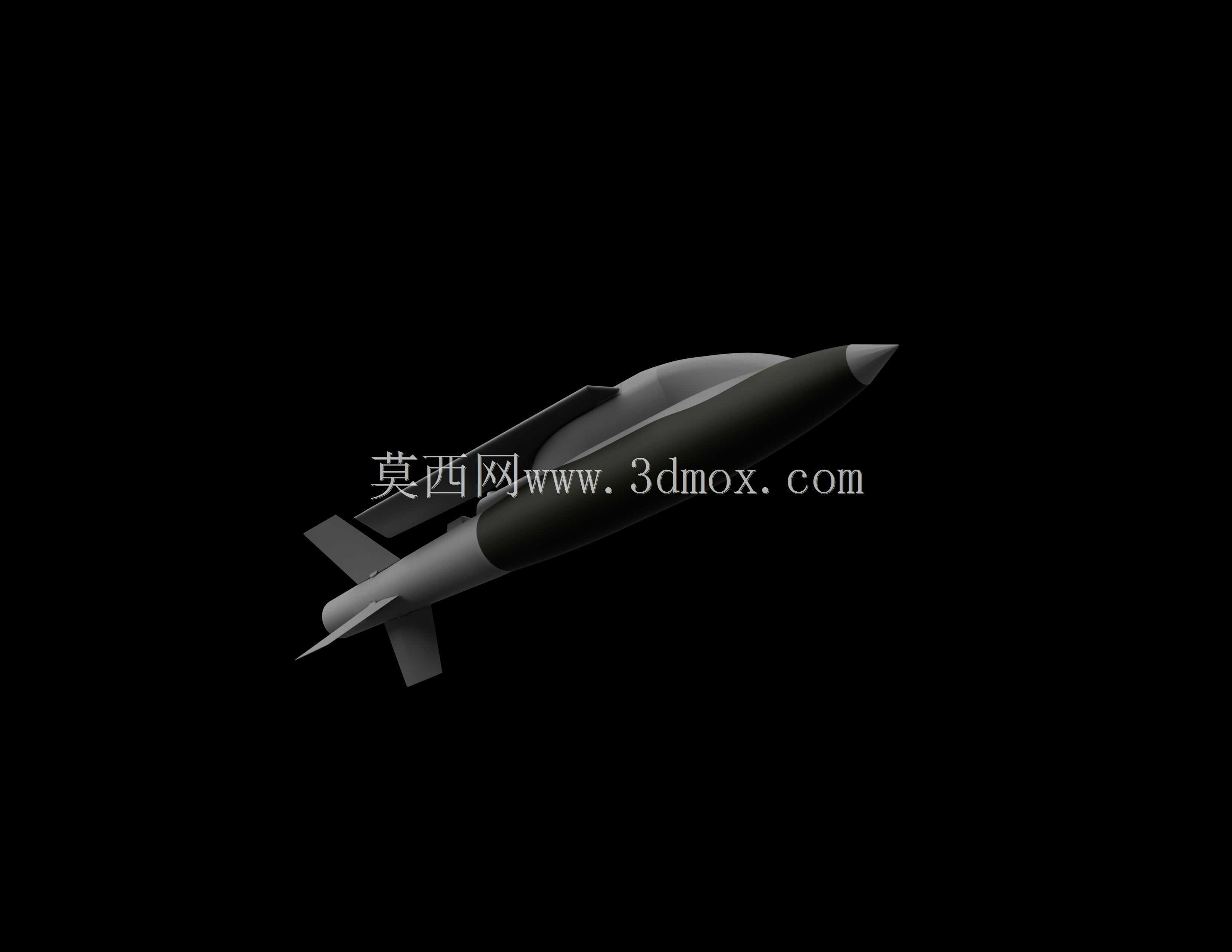

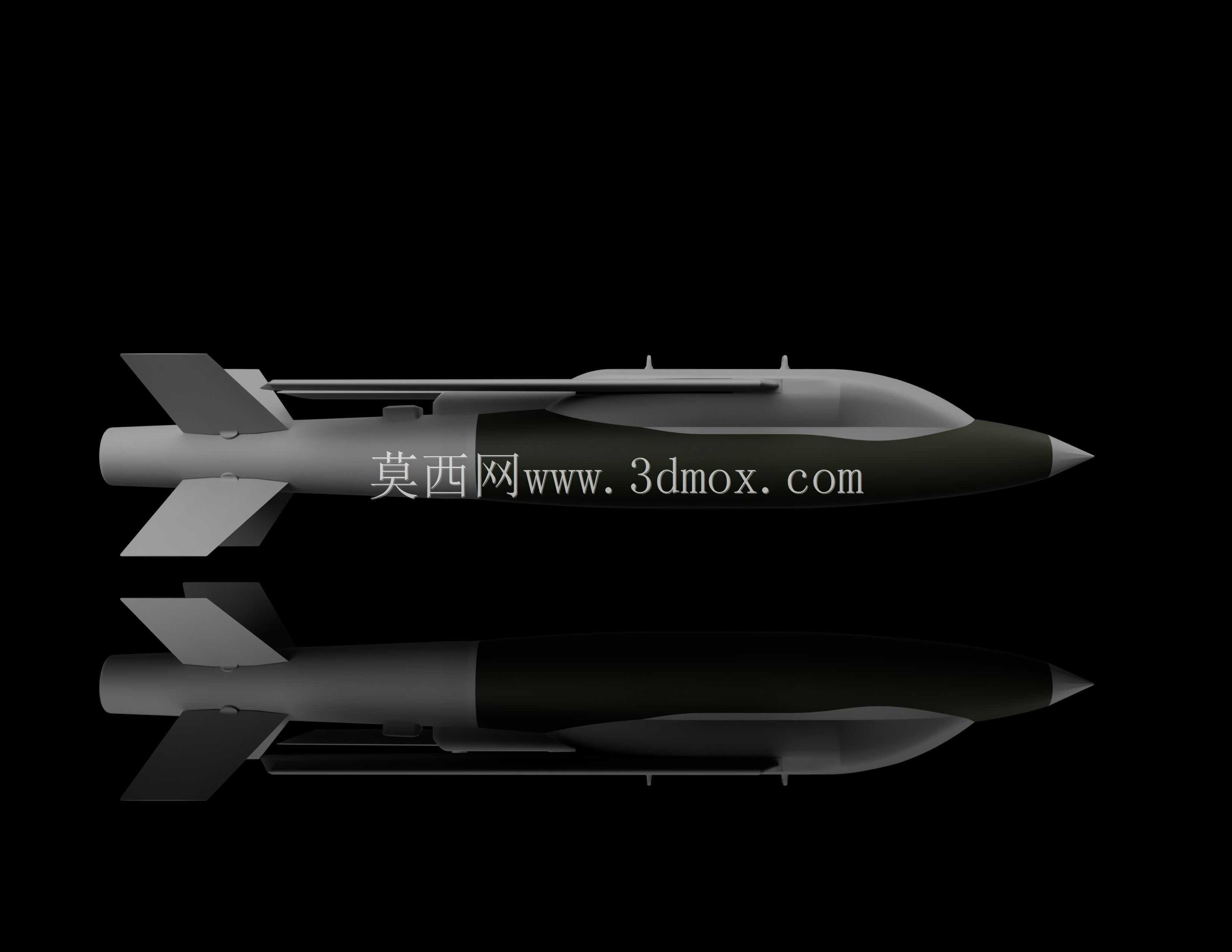

　　结构表达上，模型清晰呈现了炸弹前部制导段、中部原炸弹舱段以及后部尾翼控制段之间的装配关系。前部导引与控制模块需要在有限直径内布置导航、制导和姿态感知相关部件，外形通常采用圆滑过渡，以降低高速气流下的阻力和局部扰动。中部套件通过包络或连接机构与既有炸弹本体结合，这一部分的设计重点是适配不同弹径、不同质量和不同吊挂接口的弹药，避免改装过程中对原炸弹主体进行复杂改造。尾部组件则承担稳定与控制功能，水平、垂直安定面以及可动控制面共同决定滑翔段的配平能力和末端修正能力。

　　弹翼是整套结构中最值得关注的部分。模型中机翼组件沿弹体侧向布置，展开后形成较大的升力面，使炸弹在无动力条件下获得更远的飞行距离。折叠或锁定机构需要同时满足两个相互矛盾的要求：挂飞状态下外形紧凑，能够适应载机挂架空间和弹射安全边界；投放后又必须可靠展开，并在气动载荷作用下保持锁定。工程设计时通常要重点检查翼面与弹体的铰接位置、展开行程、锁止面强度、翼面厚度分布以及展开后与尾翼、挂架、相邻弹药之间的干涉关系。

　　外形尺寸方面，这类套件必须围绕标准航空炸弹的直径和长度进行约束。弹体头部需要保留制导舱的安装空间，中部翼面展开后会显著增加横向宽度，而尾部安定面则影响挂飞和离机瞬间的稳定特性。三维建模时，应把折叠状态、展开状态和投放后的工作状态分别作为校核场景处理。折叠状态下，翼面不能超出载机允许的外挂包线；展开状态下，翼尖、尾翼和控制面之间不能发生运动干涉；与挂架分离时，弹体姿态、翼面展开时序和载机流场扰动都需要纳入边界检查。

　　安装边界并不只限于几何空间。套件与炸弹本体连接后，整体质心会随翼面、机构和电子舱段的布置发生变化，质心偏移会直接影响滑翔稳定性和控制律设计。连接结构还需要承受挂飞振动、弹射冲击、气动压力和机动载荷，因此支撑框、锁紧件、铰接轴和翼根接头都应在模型中保留合理的壁厚、配合面和装配间隙。对于面向结构设计的人员来说，外观曲面虽然重要，但翼根载荷传递路径、舱段对接同轴度、尾舵执行机构空间以及维护拆装顺序同样不可忽略。

　　功能特性上，该类增程制导组件通常依靠惯性导航、卫星定位以及目标坐标规划实现中制导，末端精度由导航误差、气动扰动、控制能力和投放条件共同决定。弹翼提供增程，尾翼提供姿态修正，前部制导舱完成轨迹解算与指令输出，三者必须在总体布局上形成稳定匹配。若翼面面积过大，虽然滑翔距离增加，但结构重量、响应滞后和挂载尺寸也会增大；若翼面过小，则增程效果不足，无法体现防区外投放优势。

　　从建模思路看，该作品适合用于航空弹药总体布置演示、折叠翼机构原理分析、外挂物包线检查以及制导炸弹改装方案讨论。模型将弹体、翼面、尾舵和舱段分色表达，便于观察者理解各部分在投放、滑翔和命中阶段所承担的作用。对于机械结构工程师而言，后续深化时可进一步补充翼面折叠铰链、锁止销、作动器、舱段连接环、尾舵舵机和挂点接口等细节，从而把概念级外观模型推进为可用于装配校核和机构运动分析的工程模型。
