长航时双尾撑固定翼测绘无人机结构

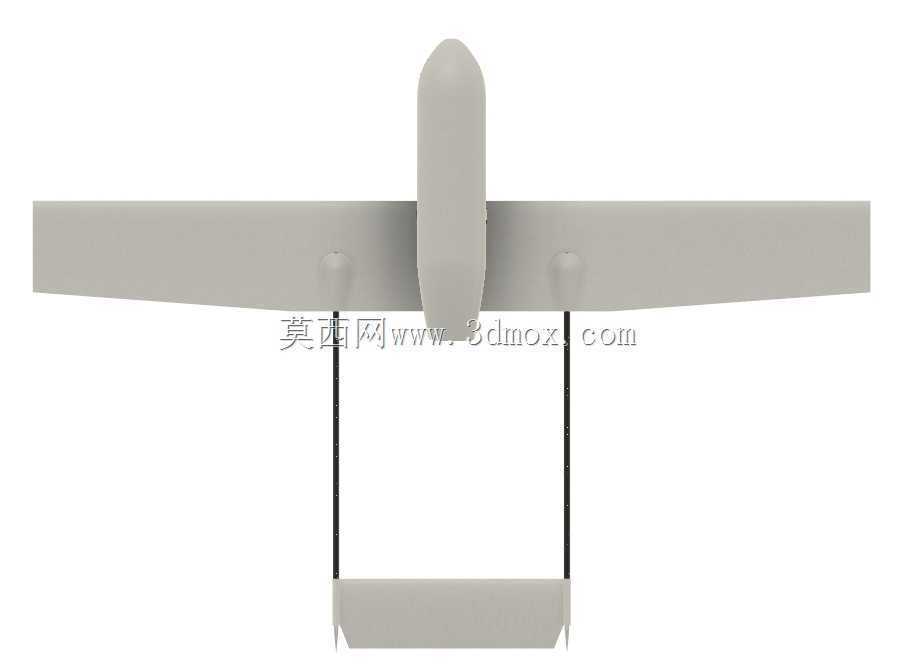

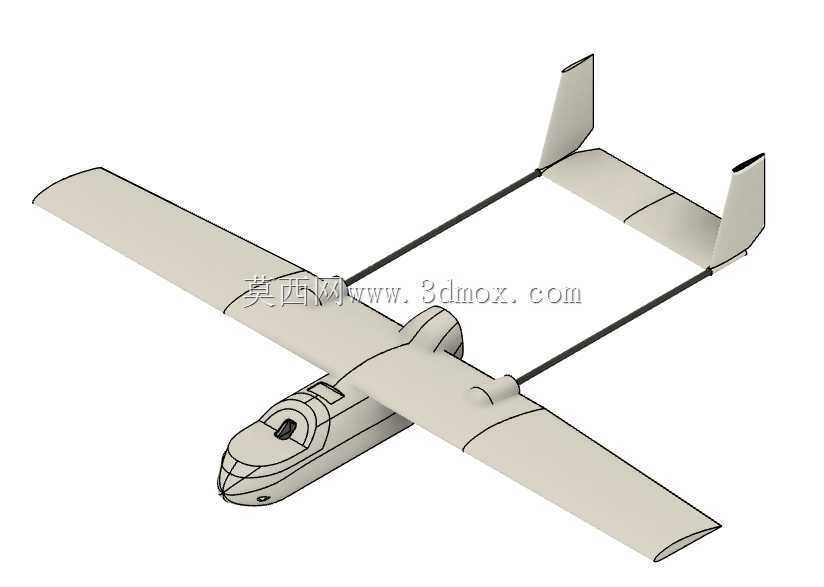

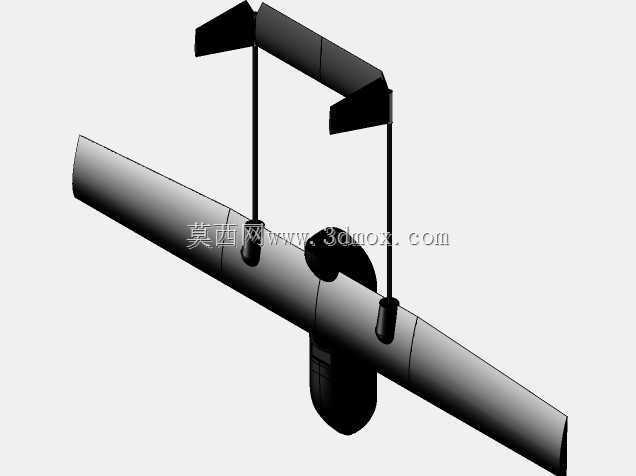

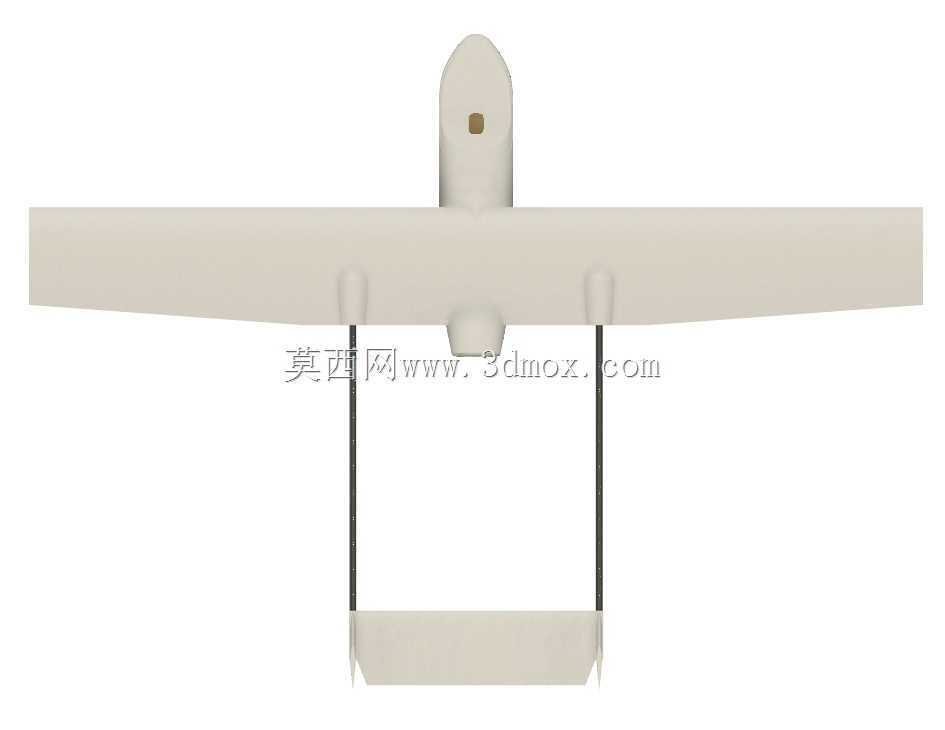

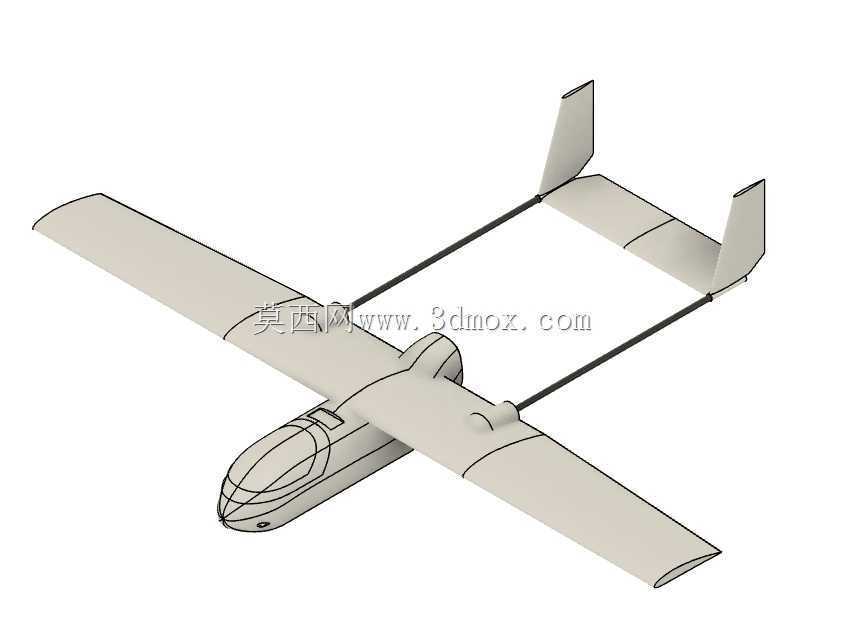

　　这套三维结构围绕大翼展固定翼低空作业平台展开，适用于航测航拍、线路巡检、地理信息采集、环境监测以及长距离任务载荷搭载等场景。整机采用双尾撑布局，机翼位于机身中部靠前位置，尾翼通过两根平行撑杆与机翼后段相连，垂直尾翼布置在水平尾翼两端。这种构型能够在较长力臂下保持俯仰和方向稳定，同时减少机身尾部对尾翼流场的干扰，也为机身内部设备、电池和任务舱留出较完整的空间。

　　从结构设计角度看，主翼选用NACA4412翼型，该翼型具有较好的低速升力特性和适中的弯度，适合对续航、滑翔能力和起降速度有要求的固定翼平台。机翼外段延续大展弦比思路，翼面平缓，能够降低诱导阻力；翼根区域与机身衔接，需要兼顾翼梁传力、蒙皮支撑以及设备维护开口。水平尾翼和垂直尾翼采用NACA0009对称翼型，尾翼厚度较薄，有利于在较小结构重量下提供稳定的操纵力矩。双垂尾位于平尾端部，既可以增强方向安定性，也能在地面搬运和起降过程中对水平尾翼形成一定保护。

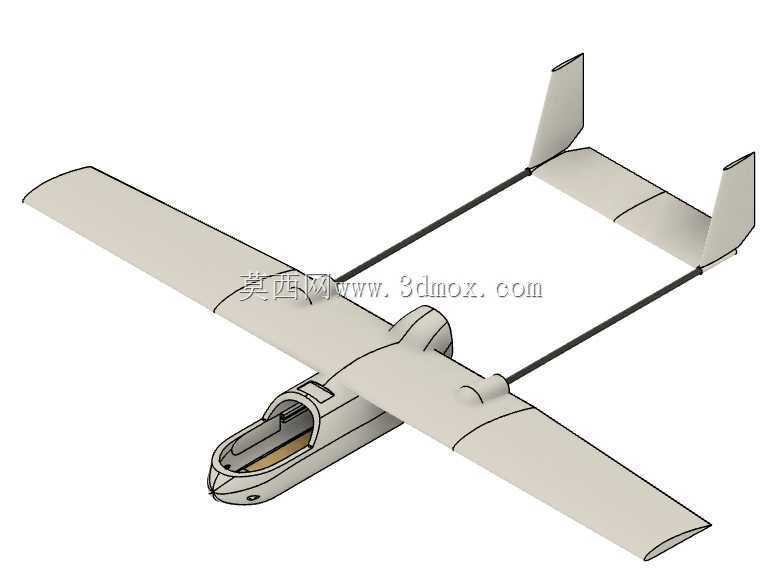

　　机身外形采用流线型钝头设计，前部截面较大，向后逐步收束，便于在机头和机身中段布置飞控、电池、相机舱、伞舱或其他任务载荷。机身外壳侧壁按15mm厚度进行建模，顶部和底部实际厚度取20mm，以反映复合材料壳体、局部加强区以及内部承力衬层的空间占用。机身底部厚度在建模中保持较严格的尺寸关系，因为该区域通常承受着陆冲击、腹部摩擦以及设备舱支撑载荷；顶部厚度则比实际厚度小5mm，在顶部附近形成约5mm的内部预留间隙。这一间隙并非多余空间，而是为内部零件装配、线束走向、舵机拉杆、泡沫件公差以及蒙皮粘接厚度提供边界。

　　在安装边界方面，机翼与机身的配合需要明确翼根端面、机身肩部贴合面以及翼梁穿过区域。双尾撑杆从机翼后方向后延伸至尾翼，撑杆中心线、机翼后梁位置和尾翼接头应保持同轴或明确的偏置关系，避免装配后尾翼扭转。尾翼组的水平安定面与左右垂尾形成框架式结构，接头处既要传递气动载荷，也要考虑运输拆解时的重复定位。对于实际制造而言，机翼、尾翼和撑杆通常需要设计可拆接口，因此三维模型中各部件的分模面、连接片位置和紧固件避让区都应在后续详细设计中进一步校核。

　　该平台的功能重点不在于高速机动，而在于稳定巡航、较长留空时间和任务载荷适配。机身内部容积较大，可按任务需求划分前设备舱、中部电池舱和后段伞舱或天线舱。机头圆润外形有利于布置前置相机或整流罩，腹部平直区域可作为任务窗口和着陆接触面。机翼下方若增加外挂点，还需评估翼梁弯矩、局部蒙皮加强以及起落架安装对气动中心的影响。对于手抛、弹射或轮式起降等不同使用方式，机身底部、机头下方和尾撑末端的强度边界应分别考虑。

　　建模时需要特别关注壁厚表达与真实装配之间的差异。若将外壳简单建成均匀实体，后续剖切检查时会高估内部可用空间，导致电池、飞控、舵机和线束无法按预期布置。顶部预留5mm间隙的做法体现了样机设计中常见的工程折中：外部气动外形保持连续，内部则给工艺厚度和装配误差留出余量。机身侧壁、顶部和底部采用不同厚度，也符合复合材料壳体在不同载荷区域差异化加强的思路。

　　气动外形方面，主翼、平尾和垂尾的翼型选择应与重心范围、尾翼容量和静稳定度匹配。NACA4412提供较大升力系数，适合低速巡航；NACA0009作为尾翼翼型，左右对称、阻力较低，便于在正负迎角下产生稳定操纵力。双尾撑结构使尾翼能够远离主翼下洗区域，但撑杆本身会增加干扰阻力，因此撑杆截面、接头整流和与机翼的连接角度都需要在详细设计中优化。

　　从维修和运输角度看，长翼展平台通常需要机翼可拆、尾撑可抽或尾翼组件可分离。模型在结构表达上应保留清晰的部件边界，使工程师能够据此检查机翼插接深度、尾撑固定座行程、尾翼舵面铰链线以及机身舱门开启范围。对于测绘任务，相机安装基准面应与机身轴线建立明确坐标关系；对于巡检任务，则需在机头或腹部预留传感器窗口，并保证窗口区域不会被起落架、撑杆或天线遮挡。

　　整体而言，该固定翼结构的价值在于把气动外形、壳体厚度、尾撑布局和内部装配边界统一到同一三维对象中。设计人员可以在此基础上继续开展翼梁选型、隔框布置、舵面分区、起落架适配、设备重心配平和复合材料铺层设计。模型所呈现的并非单纯外观曲面，而是一个可向工程样机推进的长航时无人机基础结构。
