天文观测行星导引成像相机结构

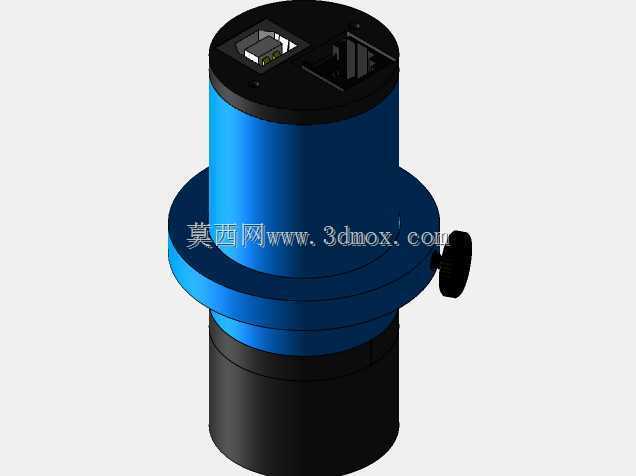

　　这套三维结构围绕小型天文成像与导星作业展开，主体采用同轴圆筒式布局，前端为黑色光学接入段，后端为蓝色电子舱体，侧面设置调节旋钮与线缆接口，整体形态兼顾望远镜目镜端安装、独立成像和自动导引三类使用方式。在实际观测场景中，设备既可以插入标准1.25英寸目镜接口，配合折射镜、反射镜或施卡系统采集行星、月面与亮星目标，也能够作为导星相机挂载在导星镜或偏轴导星器上，持续识别视场内恒星偏移，向赤道仪或电动调焦系统输出修正信号，减少长曝光过程中的跟踪漂移。

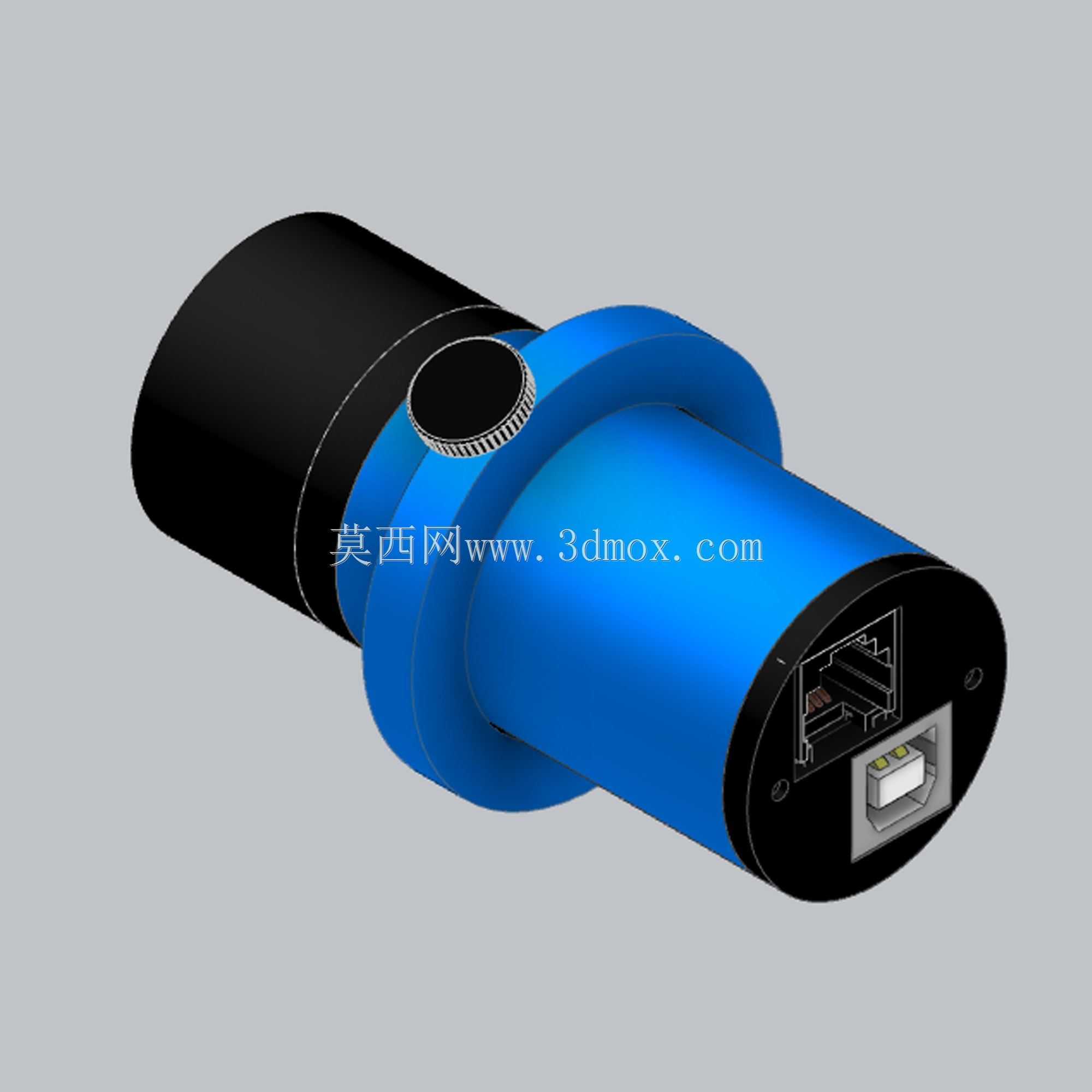

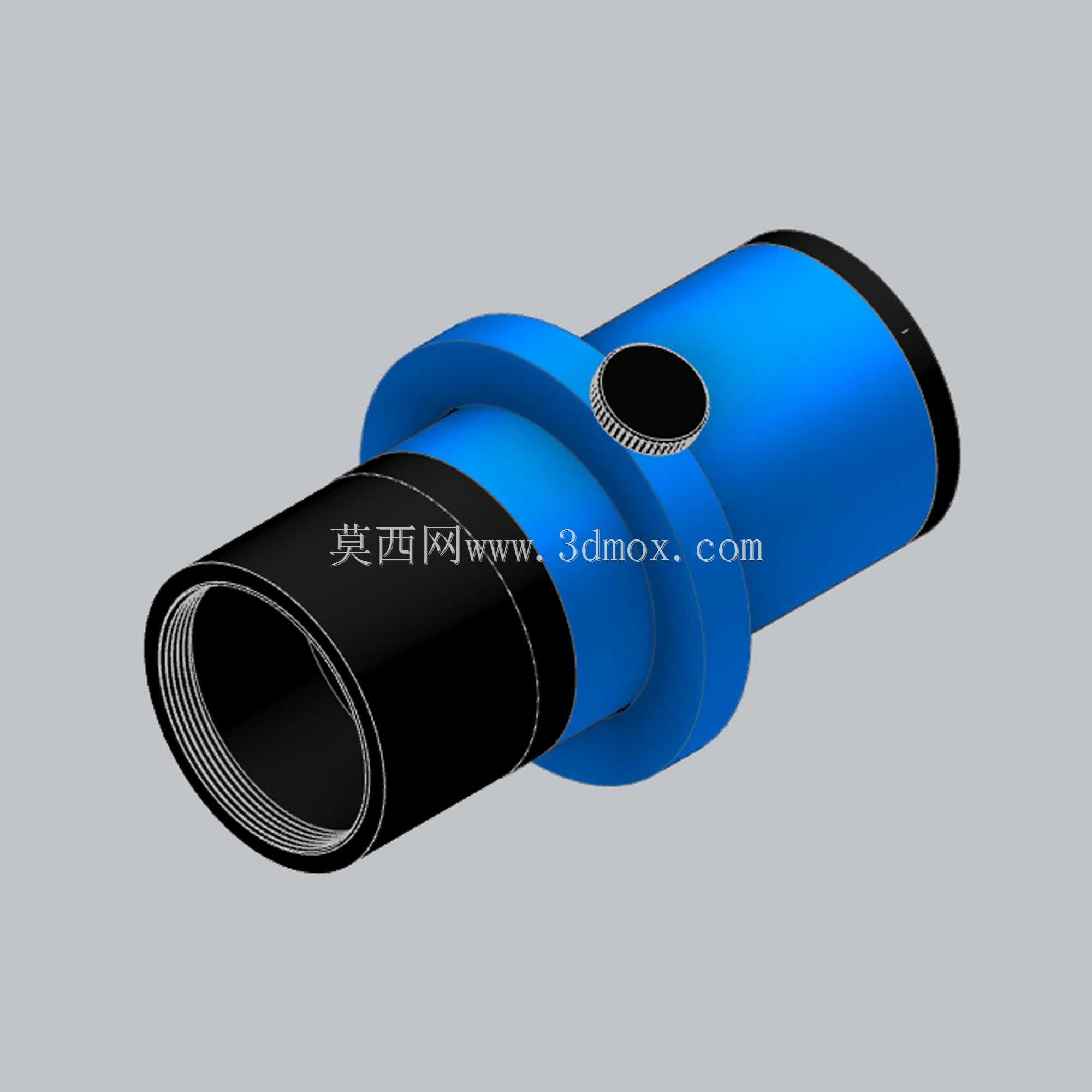

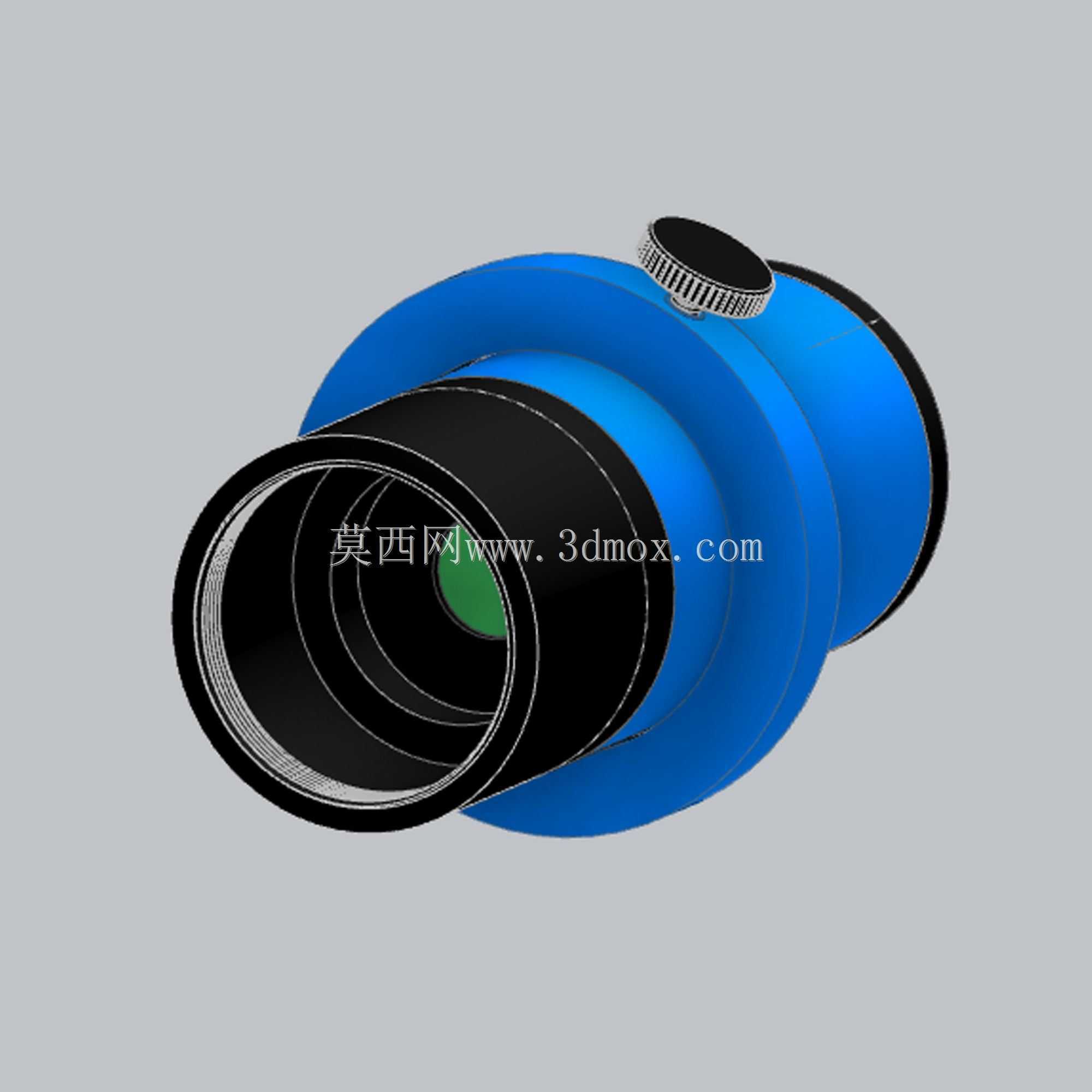

　　从结构布置看，黑色前端筒承担机械定位与光路衔接功能，外圆尺寸按常见目镜插入边界设计，端部保留防滑与限位特征，便于在调焦座内稳定夹持；内壁区域需要控制杂散光，建模时对台阶、倒角和遮光边界进行了连续表达，避免装配后出现多余反光。蓝色主舱直径明显大于前端镜筒，内部用于容纳CMOS感光组件、驱动电路板、散热接触面和USB连接模块。舱体外侧的环形凸缘不仅强化了筒身刚度，也在手持安装、锁紧环贴合和附件叠加时提供受力面；顶部黑色旋钮对应调节或封盖位置，周边滚花细节用于提高手动旋转时的摩擦力。

　　工程建模时需要重点处理三段边界：一是前端光学筒与调焦座之间的插入深度，过短会造成夹持不稳，过长则可能触碰滤镜、目镜转接环或光路后方元件；二是主舱外径与望远镜尾部空间的干涉关系，部分小型调焦座后方余量有限，若相机舱体过粗，会在仰角观测时碰到镜座、抱箍或鸠尾板；三是侧向接口的走线方向，线缆插头应保留足够弯曲半径，避免赤道仪转向时拉扯USB接头。模型中将圆筒轴线、前端内螺纹区、侧面旋钮轴线和后端封盖位置分层建立，方便后续检查同轴度、拆装顺序和密封间隙。

　　散热设计是这类紧凑型成像设备的关键。CMOS传感器在连续采集视频或高帧率图像时会产生稳定热负荷，若热量滞留在小直径舱体内，暗电流和热噪声会逐渐加重。结构上通过金属筒壁、传感器安装座与外部壳体之间的接触路径，把热量向蓝色主舱外表面传递；外形没有采用复杂鳍片，而是依靠较大的圆柱面与观测环境空气接触，这种方式更适合望远镜尾部空间狭窄、不能增加突出构件的场合。对于三维设计人员而言，装配时应关注电路板固定柱、传感器定位面和筒身中心高的关系，感光面倾斜会直接造成星点边缘虚化，导星算法也会因星点形状不稳定而增加修正误差。

　　设备功能上兼顾高帧率视频采集与导引识别。行星成像时，用户通常通过高速接口连续获取大量短曝光画面，再从大气视宁度较好的帧中筛选叠加；导星作业时，则不需要追求大画幅，而更看重读出速度、噪声控制和星点质心判断的稳定性。因此结构设计在保证小型化的同时，给前端保留滤镜、转接环和T型接口扩展能力，使同一机身能够在不同望远镜之间切换。筒身黑色段与蓝色舱体之间的台阶可作为安装基准，配合锁紧环或顶丝能够限制旋转方向，防止相机在曝光过程中因线缆牵引而转动。

　　从外形尺寸与安装边界判断，该设备属于细长同轴类光电附件，运输和安装时主要受力点集中在前端插入筒与中部凸缘。建模时不宜把外壳简单做成单一薄壁圆筒，而应区分外观面、配合面、散热接触面和内部支撑筋位；前端薄壁区域要考虑加工圆度，主舱壁厚则要兼顾散热与减重。侧面旋钮高度不能过大，否则在窄小导星镜支架内容易触碰相邻附件；后端封盖应保留平整面，以便相机竖直放置或连接防护盖。整体结构没有复杂传动机构，但对光学轴线、接口互换性和热管理要求较高，适合作为天文观测附件、光电筒身结构和望远镜末端适配设计的参考案例。
