两叶曲面螺旋推进叶轮结构设计

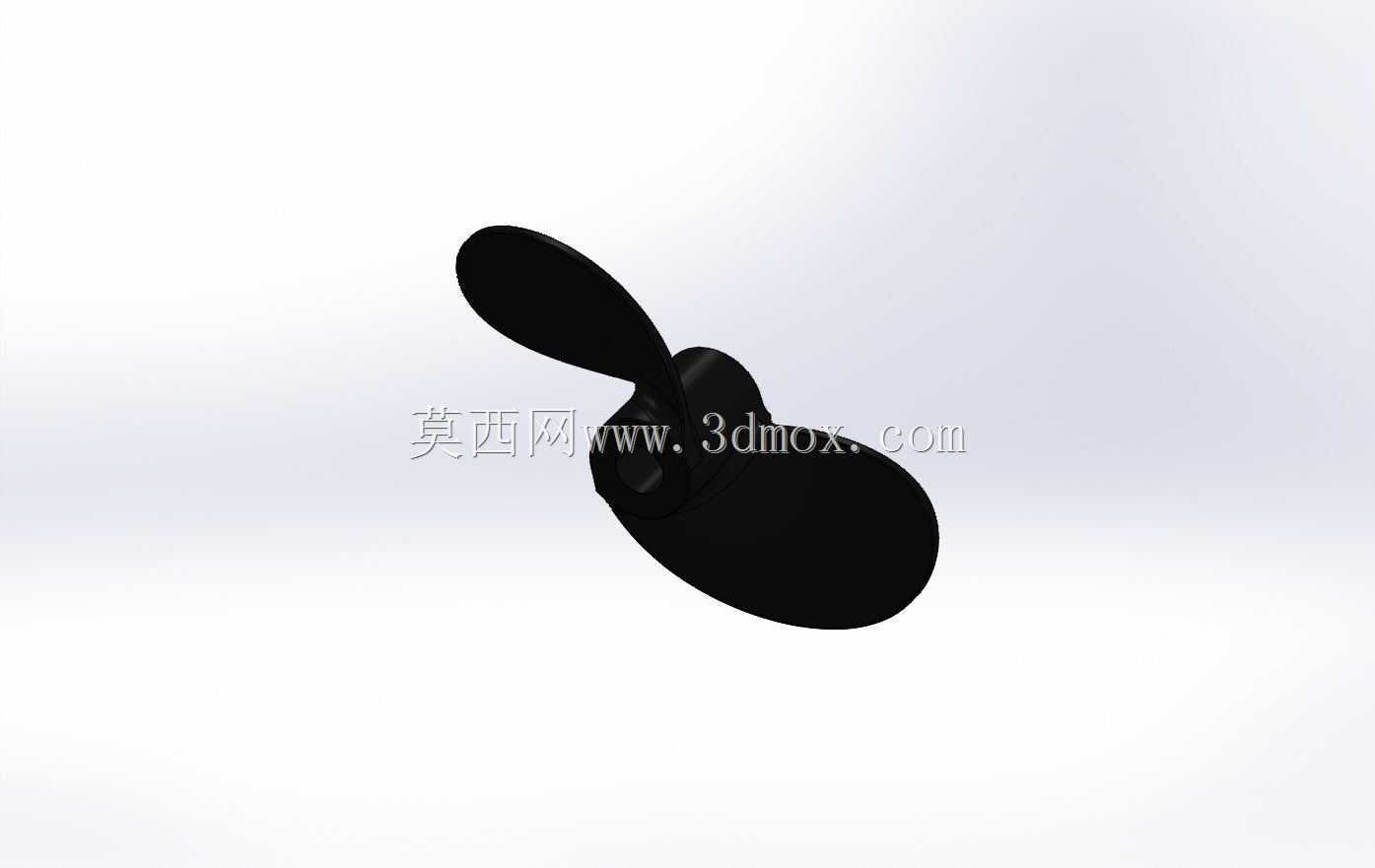

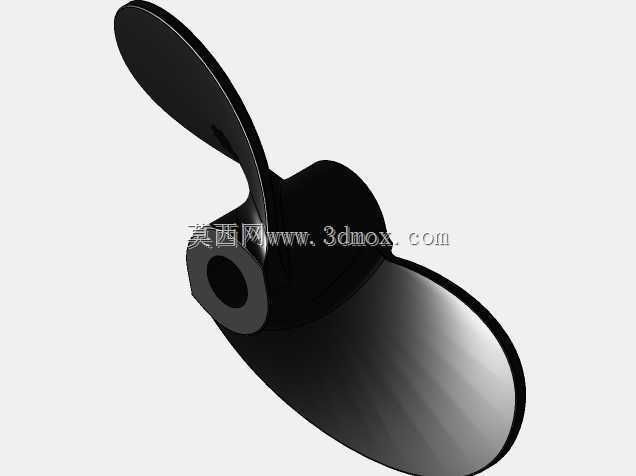

　　这套两叶螺旋推进叶轮的建模重点，在于把中心轮毂、辐射叶片以及叶片沿径向连续扭转的曲面关系完整表达出来。整体结构并不复杂，但对曲面连续性、叶根过渡和安装边界的处理要求较高，稍有不慎就会在后续流体分析、模具成型或装配校核中出现问题。

　　从使用场景看，这类两叶螺旋件常见于小型船舶推进、水下机器人动力输出、风冷设备气流推动以及实验台架中的空气螺旋验证。两叶方案的优势是结构对称、转动惯量较低、轴向布置紧凑，在小功率驱动场合能够较快建立稳定推力；相比多叶叶轮，它在相同转速下叶间干扰较小，加工与动平衡校正也更容易实施。实际选型时，两叶结构更适合转速相对较高、负载较轻、对安装空间敏感的装置，若推进介质黏度较高或需要更低转速下获得较大推力，则通常要重新评估叶数与盘面比。

　　叶片是整个零件的功能核心。建模时不能只把叶片理解为简单拉伸体，而应围绕桨毂轴线建立径向截面分布：叶根处弦长较宽、厚度较大，用于承担弯矩和扭矩传递；向叶梢延伸后，弦长与厚度逐步收窄，以降低端部阻力并改善流场附着。每个截面相对旋转轴存在角度变化，这种扭角分布决定了不同半径处在旋转时能否形成较一致的攻角。若扭角沿径向过渡生硬，局部会出现吸力面分离或压力面载荷集中，直接影响推进效率并带来振动噪声。

　　叶根与轮毂的衔接区域是结构校核的关键。叶片在运转中同时承受推力引起的弯曲载荷、旋转产生的离心载荷以及介质脉动带来的交变载荷，因此叶根圆角不能按装饰特征处理。圆角半径、过渡曲面的曲率变化以及拔模方向都需要结合制造方式考虑：若采用金属铸造，应保证壁厚过渡均匀，避免热节；若采用工程塑料注塑，则要关注熔体充填路径、叶根缩痕和翘曲；若用于数控加工，则需确认刀具可达性和五轴曲面刀路的连续性。

　　中心轮毂承担与驱动轴连接的功能。外观上轮毂呈回转体，但工程设计时必须在内部或端面明确轴孔、键槽、顶丝孔、锁紧螺母配合面或法兰连接面等边界。轮毂外径不能无限制放大，过大会增加阻挡面积并扰乱入流；过小则会削弱轴系连接刚度，使叶片根部支撑不足。合理做法是在满足轴径、轴承间距和扭矩传递的前提下，让轮毂外轮廓尽量平顺，并在入口侧形成导流过渡，使介质进入叶片工作区时减少突变。

　　外形尺寸方面，螺旋桨的控制边界主要包括外径、桨毂长度、最大叶宽、叶片厚度分布以及轴向安装位置。外径决定扫掠面积，也直接关系到推力上限；安装到船体、风道或设备壳体时，叶梢与护罩、船底或管壁之间必须保留安全间隙，间隙过小会在振动或制造偏差下发生擦碰，间隙过大则可能造成叶尖泄漏损失。对于带护罩的小型推进器，还应把护罩内径、支撑筋位置和电机轴伸长度一并纳入总装校核，不能只看单个叶轮外形。

　　建模思路上，宜先确定旋转轴与桨毂基准，再按半径建立多个翼型或叶素截面，通过放样、曲面缝合和实体增厚形成叶片主体。叶片前缘应保持圆滑，后缘可根据工艺条件适度收薄，但不能形成无法稳定加工的锐边。两叶之间采用周向180度对称布置，有利于质量平衡；完成实体后还需检查质心是否落在轴线上、叶片两侧面积是否一致，以及叶根处是否存在曲面褶皱或法向突变。

　　在装配关系中，螺旋桨通常位于驱动轴末端，需要考虑轴向锁紧和防松。若电机或发动机输出轴与桨毂之间采用键连接，应校核键的挤压强度和轴孔配合长度；若采用锥面加螺母锁紧，则要保证锥面贴合率和螺母压紧空间。旋转件外侧若涉及人员接触或杂物吸入，还应预留防护网或导流罩的安装位置。

　　从工程表达角度看，该模型适合用于推进器原理演示、小型动力装置方案布局、叶型曲面建模练习以及后续CFD流场分析的初始几何。设计人员在深化时，应把转速、介质密度、期望推力、轴径、安装间隙和制造工艺一起纳入约束，而不是单独追求外观曲面的流畅。只有把叶片水动力或空气动力形态、轮毂连接强度和整机安装边界统一起来，螺旋桨才能在实际设备中稳定输出推力并满足长期运行要求。
