X45隐身飞翼布局无人验证机外形数模

　　该数模还原的是无尾飞翼布局隐身无人验证平台的完整气动外形，这类构型最早面向纵深侦察、防空压制与协同作战场景开发，取消传统垂尾、平尾的一体化翼身设计，核心目标是压缩雷达反射截面积，同时最大化升阻比，拓展长航时巡航的航程边界。

　　从实际工程用途来看，这套外形数据可直接支撑气动仿真、隐身性能测算、总体方案论证工作：飞翼构型将整个承载面融合为单一升力体，没有常规布局的机身-机翼交接台阶，全机棱边采用平行对齐设计，入射雷达波会被集中反射到极少数非威胁方向，进气道布置在机身背部，利用飞翼上表面遮挡地面雷达的入射路径，尾喷口与后缘结构一体化融合，大幅降低红外信号特征。

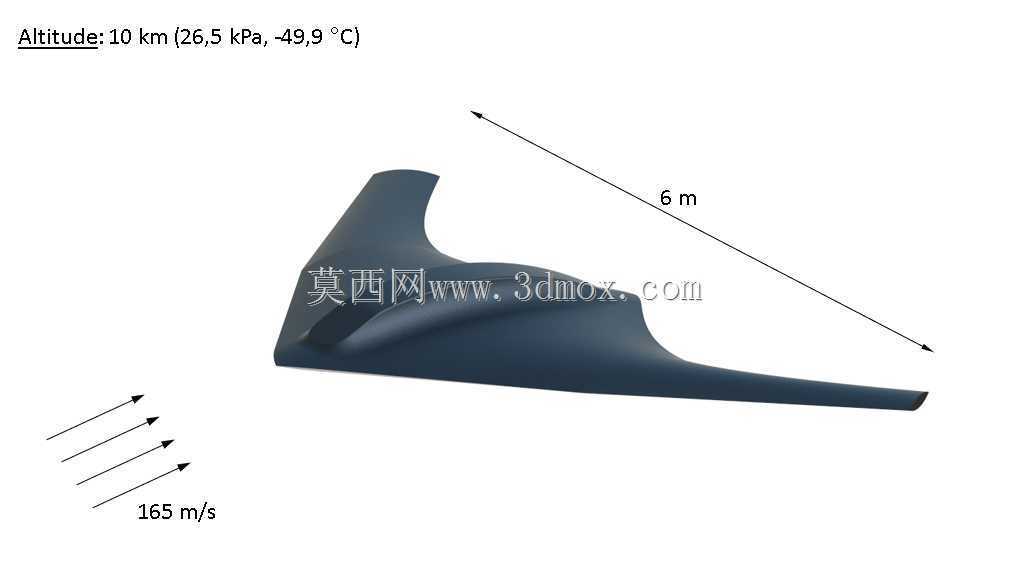

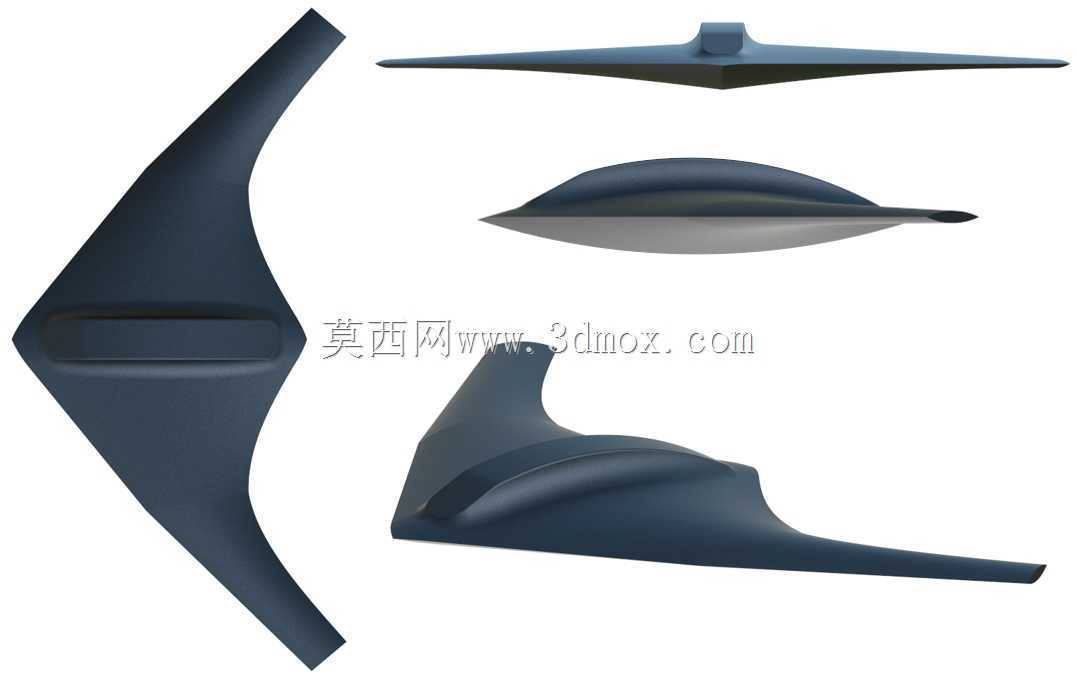

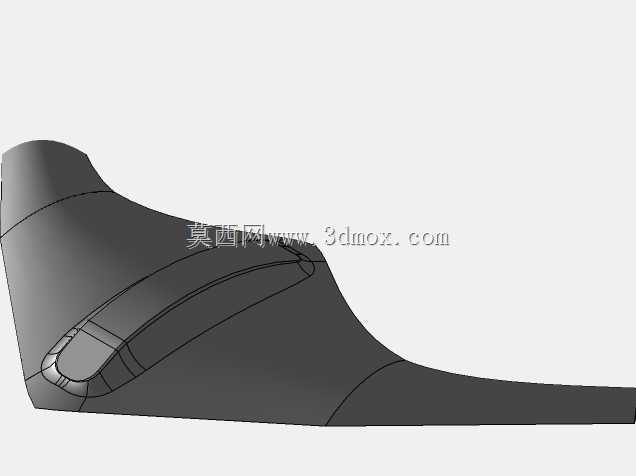

　　外形设计层面，整机采用大后掠飞翼平面形状，前缘为连续大后掠直线，后缘设计为多段折线控制面，替代常规尾翼实现俯仰、偏航与滚转操纵；机体上表面平滑隆起形成内置设备舱与进气道整流包，下表面全程保持平坦，既满足内置载荷的空间需求，也避免了外凸结构造成的气动阻力与雷达散射增量。数模完整还原了多视角外形特征：俯视可见整机展向的连续翼面过渡，侧视能观察到翼型厚度沿展向的渐变规律，正视可核对背部进气口的凸起高度与翼面的相对位置，所有曲面均为连续光顺过渡，不存在局部凹陷或曲率突变。

　　安装与边界设计上，该构型所有任务载荷、动力系统、燃油箱均内置在翼身融合体内部，无任何外挂突出物；翼身内部从中心线向翼尖依次布置动力舱、航电舱、燃油储腔，翼面后缘预留多组分裂式阻力舵的安装缝隙，背部进气道的进口高度远离地面，可避免起降阶段吸入跑道杂物；整机外轮廓无尖锐外伸部件，地面停放、牵引时的侧向安全边界完全由翼展尺寸决定，折叠翼面修改后还可适配舰载机库的停放尺寸限制。

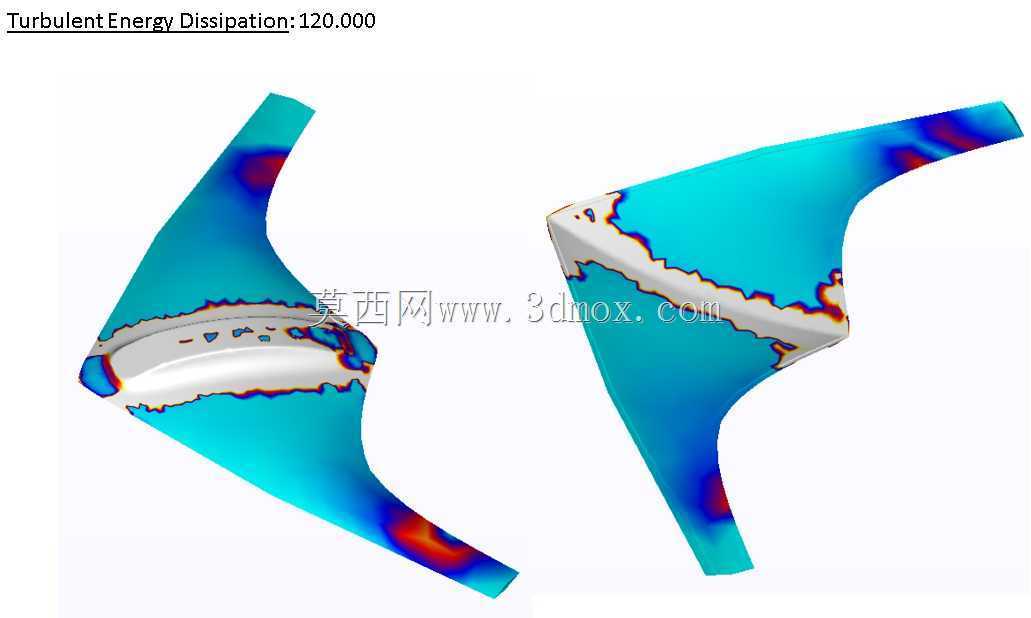

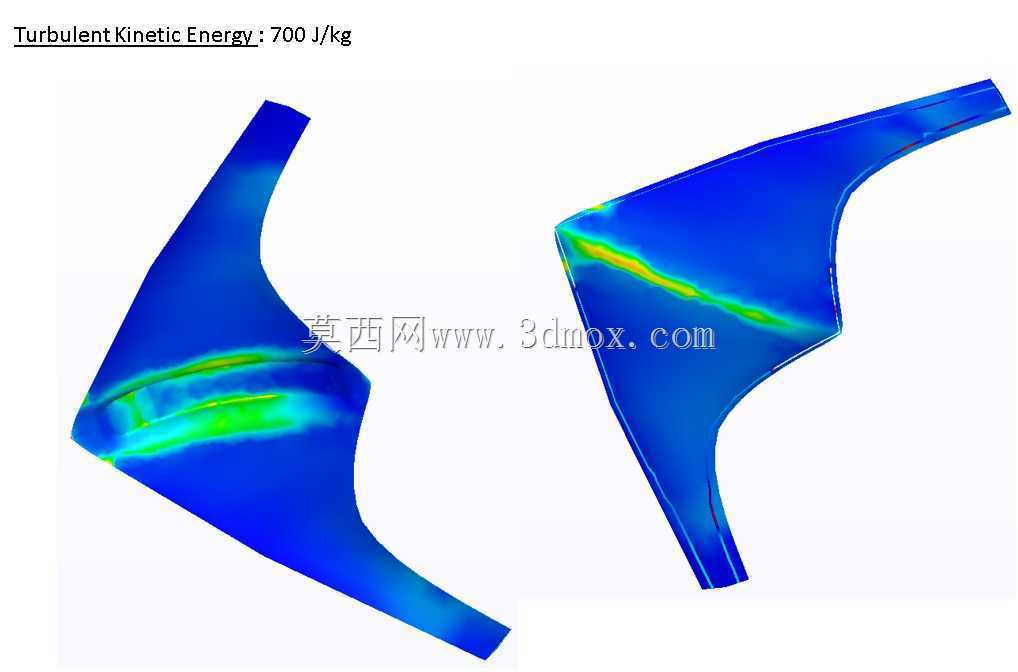

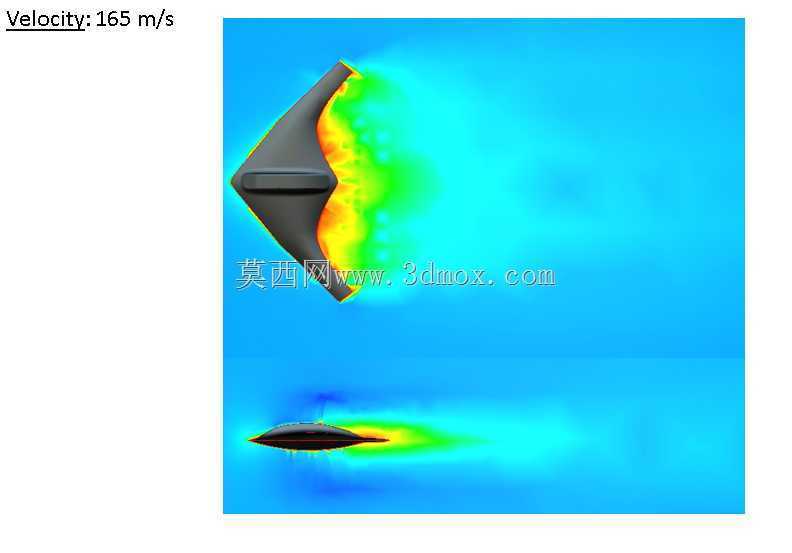

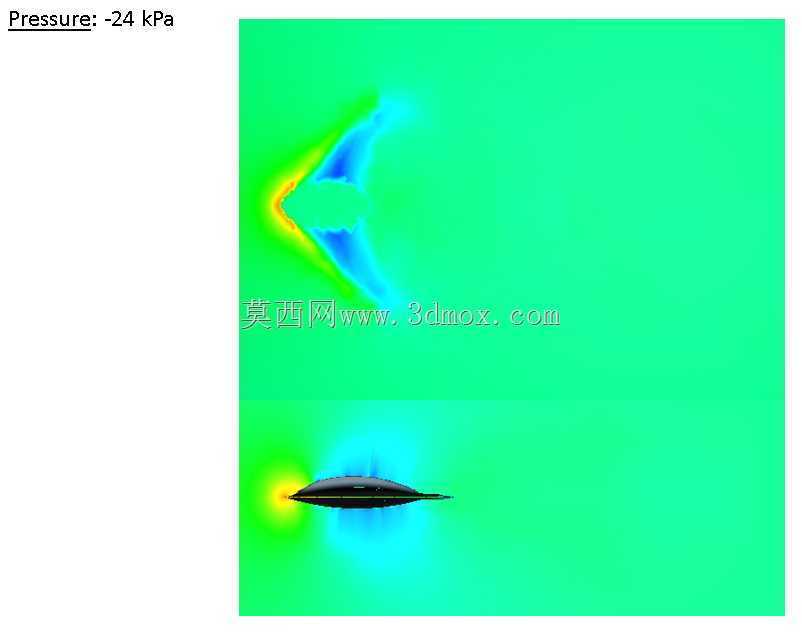

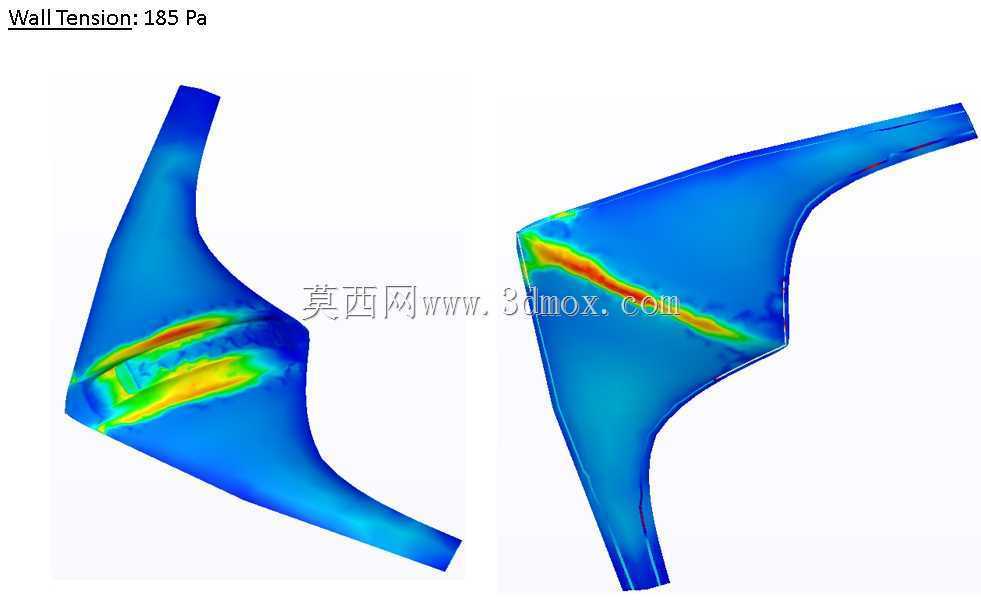

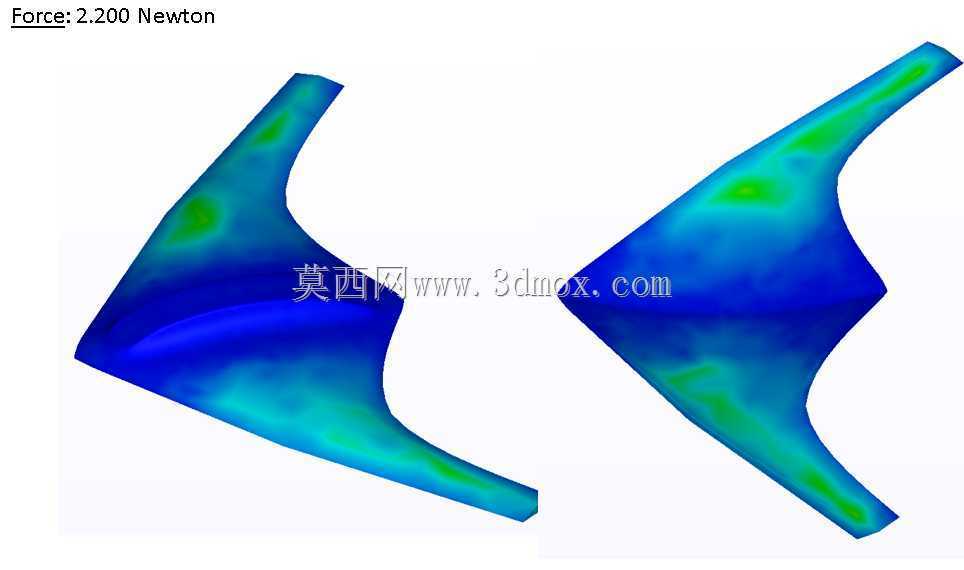

　　气动特性方面，飞翼布局的升阻比显著高于常规布局无人机，相同起飞重量下巡航航程更长；无垂尾设计虽然降低了航向稳定性，但通过后缘多操纵面的差动控制，可实现全飞行包线内的姿态解算控制，背部进气设计在大迎角状态下会被机身遮挡，因此该平台更适合高亚音速巡航、中空长航时的任务剖面，而非高机动格斗场景。数模曲面质量可直接导入流体仿真环境，划分边界层网格后开展巡航状态升阻特性测算、操纵面偏转气动响应分析，也可作为隐身电磁仿真的基础外形，校验不同棱边角度下的雷达反射信号强度；在结构设计阶段，该外形可直接作为外蒙皮的设计基准，向内偏移出蒙皮壁厚后布置翼梁、肋板与设备安装支架，保证气动外形与内部结构的完全匹配，避免外形修形带来的性能偏差。
