二战英军喷火式螺旋桨战斗机外观结构

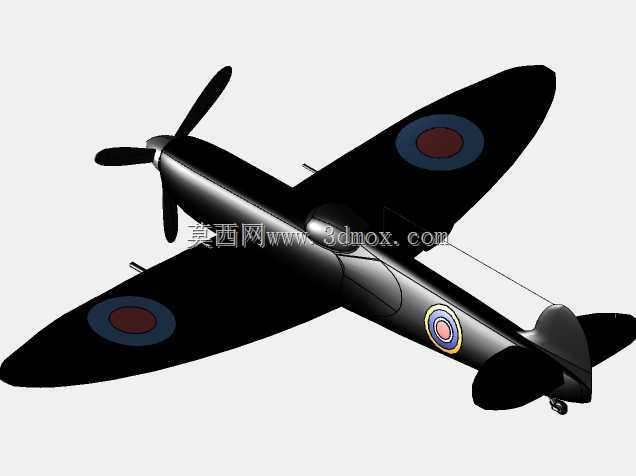

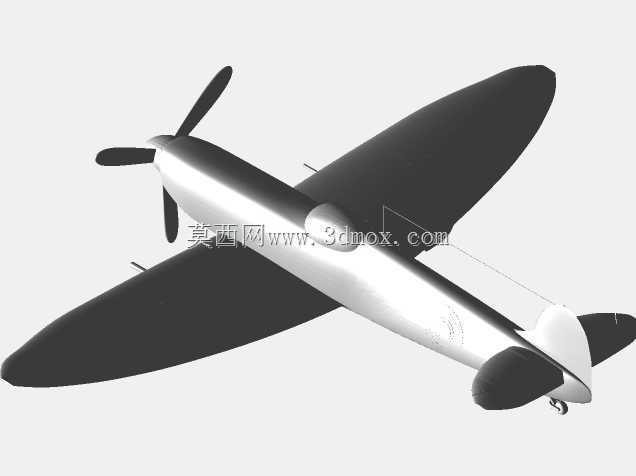

　　该作品围绕经典单发螺旋桨战斗机的整机外观与主要结构关系展开，适合航空装备展示、教学演示、场景布置以及机械结构认知使用。模型以低单翼、后三点起落架、前置螺旋桨和垂尾平尾组合为核心，完整呈现机身、机翼、座舱、动力舱、起落架和尾翼之间的空间布置关系，能够帮助结构设计人员理解早期高速战斗机在气动外形、部件分区与维护可达性方面的设计逻辑。

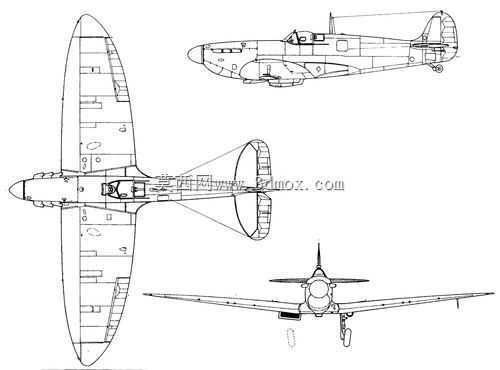

　　从整机布局看，机身采用细长流线型轮廓，前部集中布置发动机与螺旋桨，中部设置单座座舱，后部逐渐收束并连接垂直尾翼与水平尾翼。这样的布置使重心靠近机翼主承力区域，螺旋桨拉力轴线与机身轴线保持一致，有利于飞行姿态稳定。机头轮廓由发动机整流罩、桨毂和排气区域共同构成，外形过渡连续，可在三维场景中用于表现风冷发动机舱的包覆关系。机身侧面的检修口盖、蒙皮分块和标识区域以外观方式表达，虽不涉及内部骨架细节，但能够反映实机外部维护分区和装配边界。

　　机翼采用椭圆形平面特征，翼根较宽并向翼尖平滑收窄，前缘后掠感较弱，后缘曲线饱满。该类翼形在低速与高速之间兼顾升力分布和阻力控制，翼面内部可容纳机炮、弹药箱、燃油箱以及起落架收放机构。模型中机翼与机身下侧平滑接合，翼根处保留较大的结构过渡区域，便于在后续深化设计时布置主梁、翼肋和蒙皮连接关系。机翼后缘可对应副翼和襟翼区域，前者用于滚转控制，后者在起飞和着陆阶段改善低速升力特性。翼下起落架舱与主起落架支柱位置明确，主轮向外收入机翼或翼根区域的布置思路，能够减少对机身内部空间的占用。

　　座舱位于机翼后缘前方，采用单座水泡式或框架式透明罩的视觉表达，飞行员视野通过较高的座舱位置和向后延伸的透明段获得保障。座舱罩与机身背部线条衔接，打开、滑动或拆卸状态可在后续动画或展示方案中扩展。机头前方的螺旋桨由三叶桨叶、桨毂和整流锥组成，桨叶沿旋转平面均匀分布，叶根较厚、叶尖较窄，符合金属或木质螺旋桨的基本外形特征。螺旋桨与发动机输出轴同轴布置，旋转包络需要在地面停放、舰载转运和维修拆装时重点校核，避免桨尖与地面设备、人员通道或周边机体发生干涉。

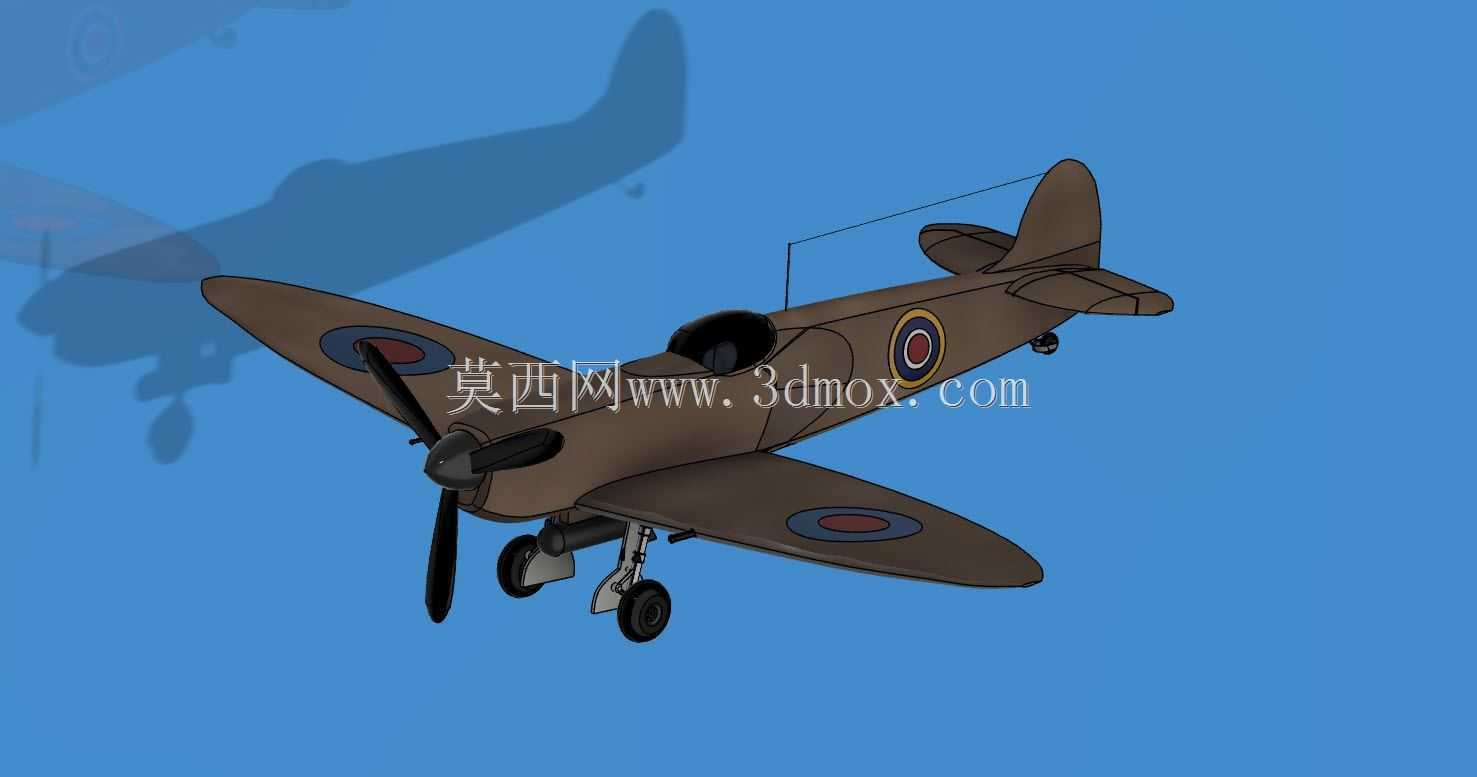

　　起落架部分采用主起落架与尾轮组合。主起落架位于机翼下方，支柱带有明显倾斜角度，机轮通过叉形支架与支柱连接，起落架收放时需要兼顾轮舱容积、支柱运动轨迹和翼内设备避让。尾轮位于机身末端下方，尺寸较小，主要用于地面转向和停放支撑。三维建模时应注意主轮距、尾轮位置与机身重心的关系：主轮距决定地面转弯和侧风着陆稳定性，尾轮与主轮形成的支撑三角形影响停机姿态。起落架放下后，机身呈抬头趋势，螺旋桨桨尖与地面之间需要保留足够安全间隙，这也是舰载或前线机场使用中必须考虑的边界条件。

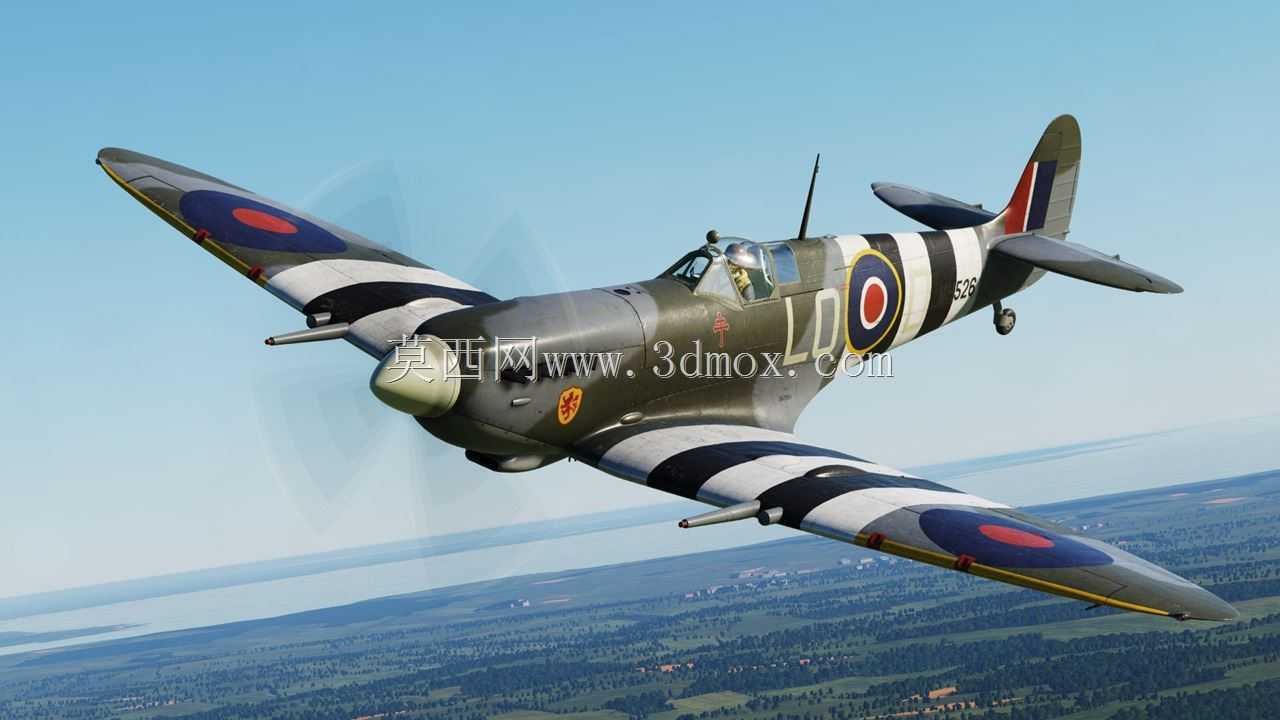

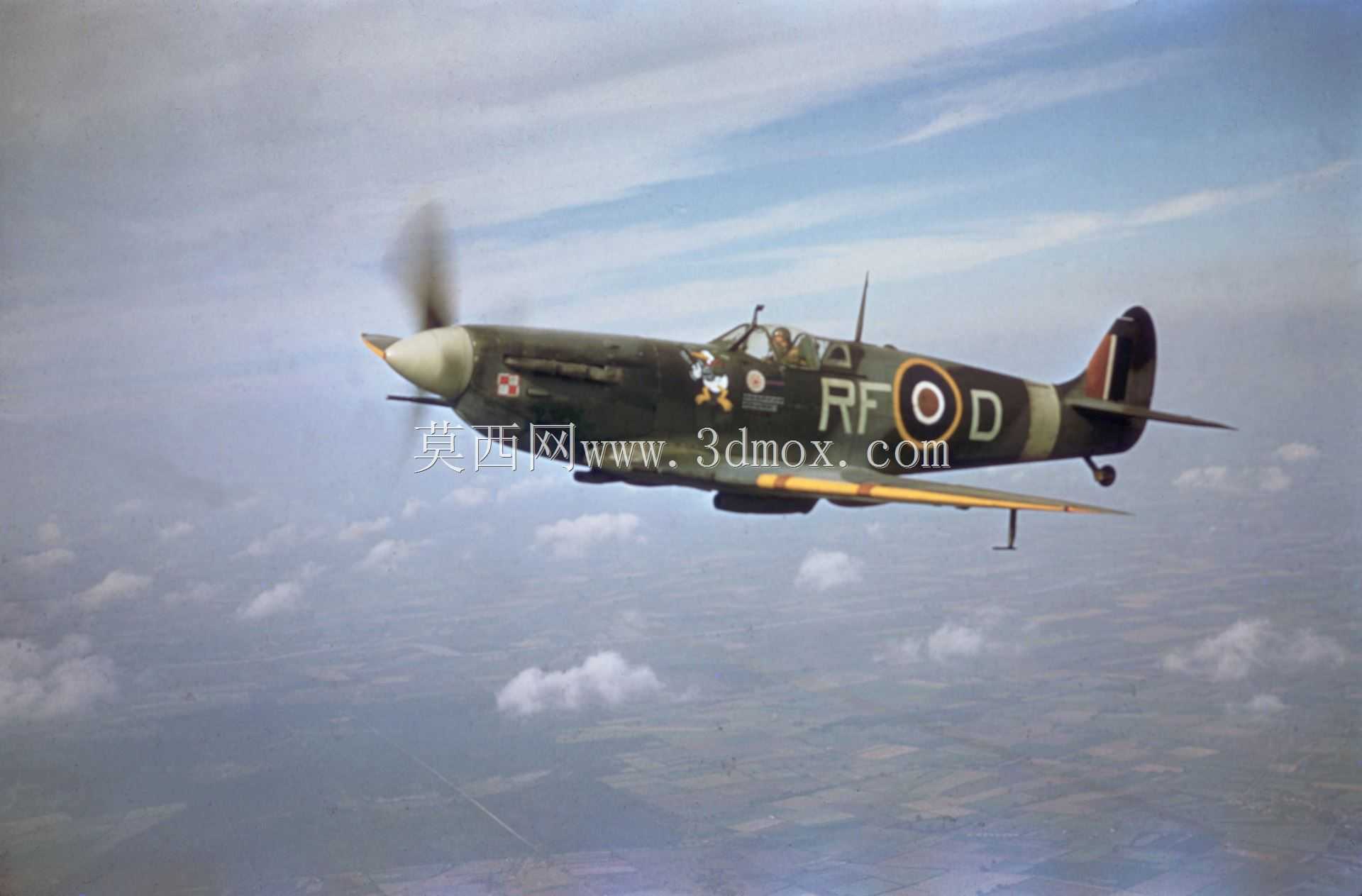

　　尾翼由垂直安定面、方向舵、水平安定片和升降舵组成，垂尾较高，平尾安装在机身尾部两侧。垂尾提供方向稳定，方向舵用于偏航控制；平尾与升降舵负责俯仰平衡和姿态调整。尾翼与后机身的连接区域需要承受气动载荷和操纵载荷，外观模型中虽未表现内部桁条，但曲面收束关系可为后续结构细化提供参考。整机外表面的军徽、战术标识和涂装分区可用于博物馆展陈、游戏资产制作或航空科普场景，使模型在保持机械结构可读性的同时具备历史识别度。

　　在实际应用中，这类飞机模型既可作为航空史教学中的实体参照，也可用于虚拟展馆、飞行模拟场景、影视预演和装备陈列。对于三维设计人员，建模重点在于保持机身中轴线、机翼安装角、螺旋桨旋转面、尾翼对称面和起落架接地点之间的协调；曲面制作时应控制翼型厚度、机身截面变化和座舱罩曲率，避免外观失真。若用于装配深化，还需继续补充发动机架、防火墙、翼梁、操纵线系、燃油管路、武器舱和起落架收放机构等内部系统，并在翼根、发动机舱和起落架舱附近预留维护开口与安装空间。
