跨声速风洞旋转试验平台段结构

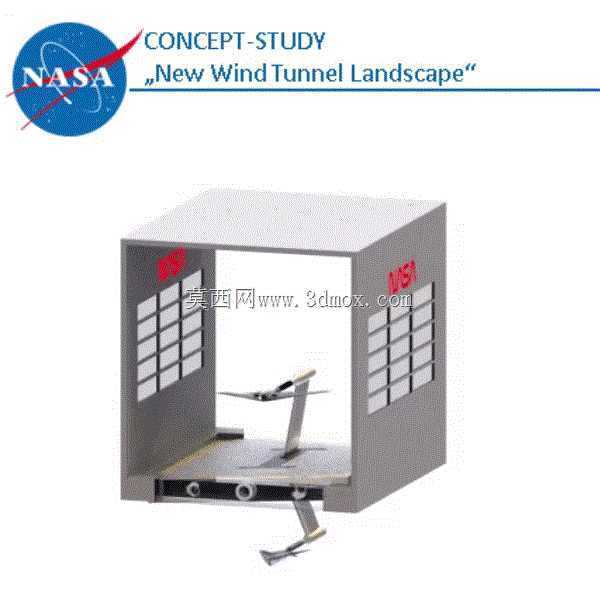

　　这套跨声速风洞旋转试验平台段，是面向航空航天气动性能验证场景开发的核心试验舱段结构，整体采用框架式敞口舱体设计，主要部署在跨声速风洞流道的核心测试区段，承担飞行器缩比模型、气动布局验证件的高速流场下气动参数采集、多姿态角旋转测试任务。

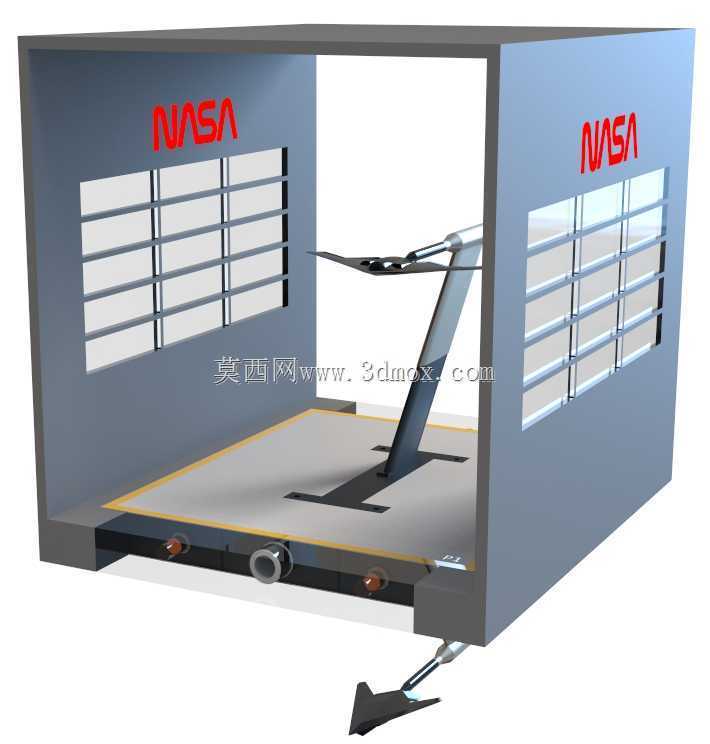

　　从实际工程使用场景来看，该试验段可直接适配现有存量跨声速风洞的流道接口，不需要对风洞主体动力段、收缩段、扩散段做大规模改造，改造成本远低于全新定制专用试验舱，非常适合高校气动实验室、航空院所常规布局迭代测试、新型飞行器概念方案的初步风洞验证工作。舱体两侧对称布置格栅式整流隔框，隔框采用多格纵横筋板分割的通透结构，既可以对进入试验段的高速气流做最后一级整流，消除上游流道传递过来的湍流涡旋，保证试验段核心测试区的流场均匀度，同时格栅筋板也作为舱体的主承力结构，承担跨声速气流冲击下的交变压差载荷，避免舱体在高速吹风过程中出现结构振颤。

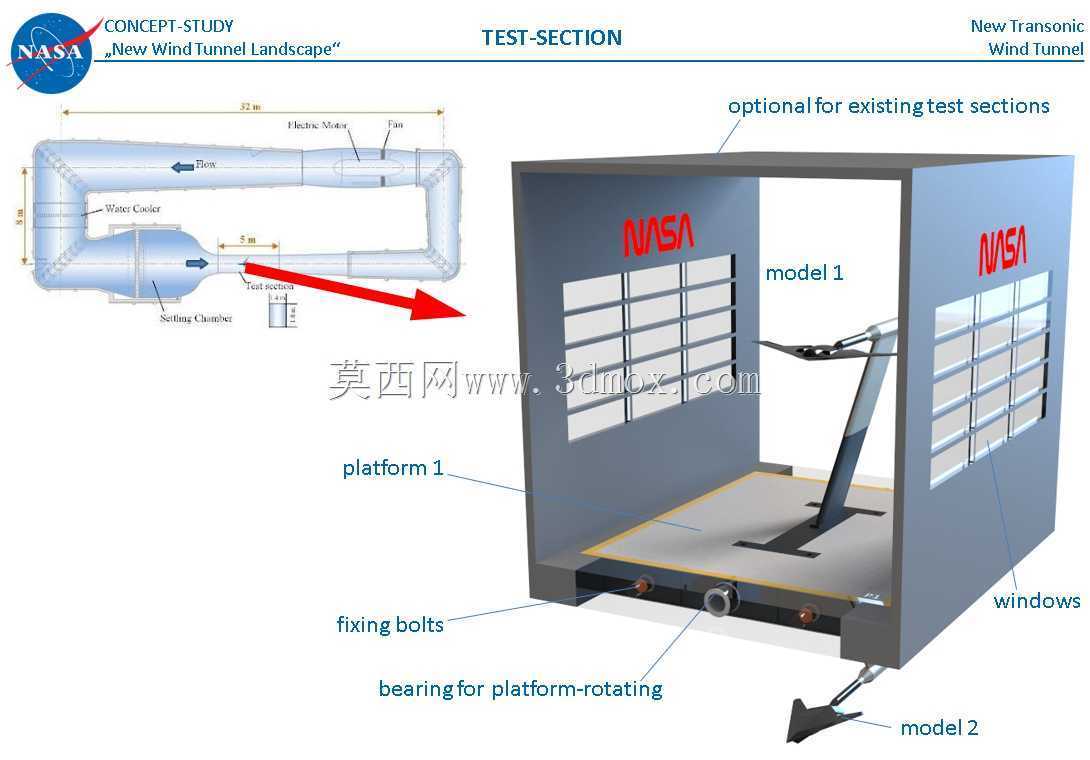

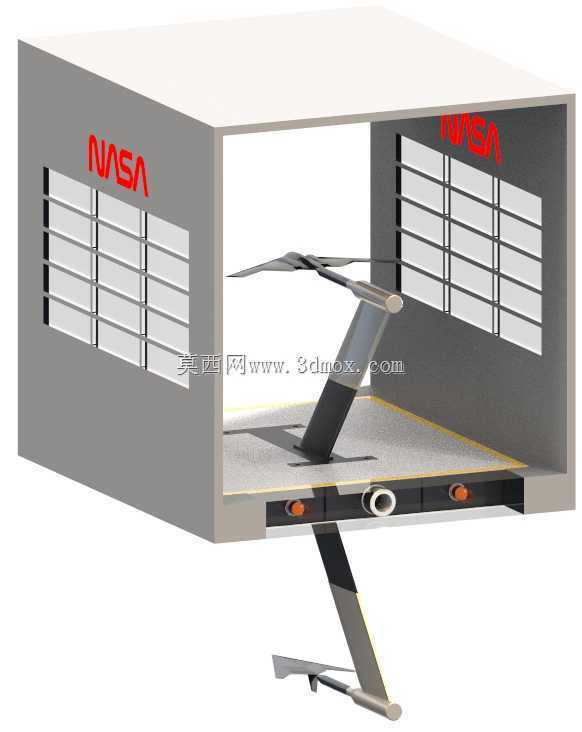

　　舱体顶部为整块封闭式承力顶板，两侧竖框与底部承力平台通过螺栓拼接成刚性整体框架，底部平台预留了标准模型支架安装接口，配套的旋转支撑机构可带动被测飞行器模型沿偏航、俯仰轴做连续角度调整，角度调节覆盖常规风洞测试所需的全迎角范围，测试过程中不需要开舱调整模型姿态，可一次性完成不同攻角、侧滑角下的升阻特性、压力分布数据采集，大幅提升吹风试验的运行效率。底部平台还预留了观测窗口与设备走线槽，可兼容纹影仪、粒子图像测速系统、表面压力扫描阀等各类测试设备的安装布设，平台下方的支撑支腿采用可调高度设计，可在现场安装时精准匹配不同风洞流道的中心高度，补偿地基安装的平面度误差。

　　设计过程中优先兼顾了结构刚性与流场通透性的平衡：两侧格栅的筋板厚度经过反复校核，在保证舱体固有频率避开风洞运行激振频率的前提下，尽可能缩减筋板的迎风厚度，减少格栅自身对气流的干扰；舱体内壁所有转角位置都做了圆角过渡处理，避免直角结构在高速气流下产生局部激波反射，干扰核心测试区的流场品质。舱体的整体外轮廓尺寸严格适配常规1米级跨声速风洞的试验段安装边界，两侧法兰连接孔位可匹配主流风洞的快装接口，现场吊装就位后仅需完成法兰对接、密封件压装即可投入使用，安装周期远低于传统定制试验段。

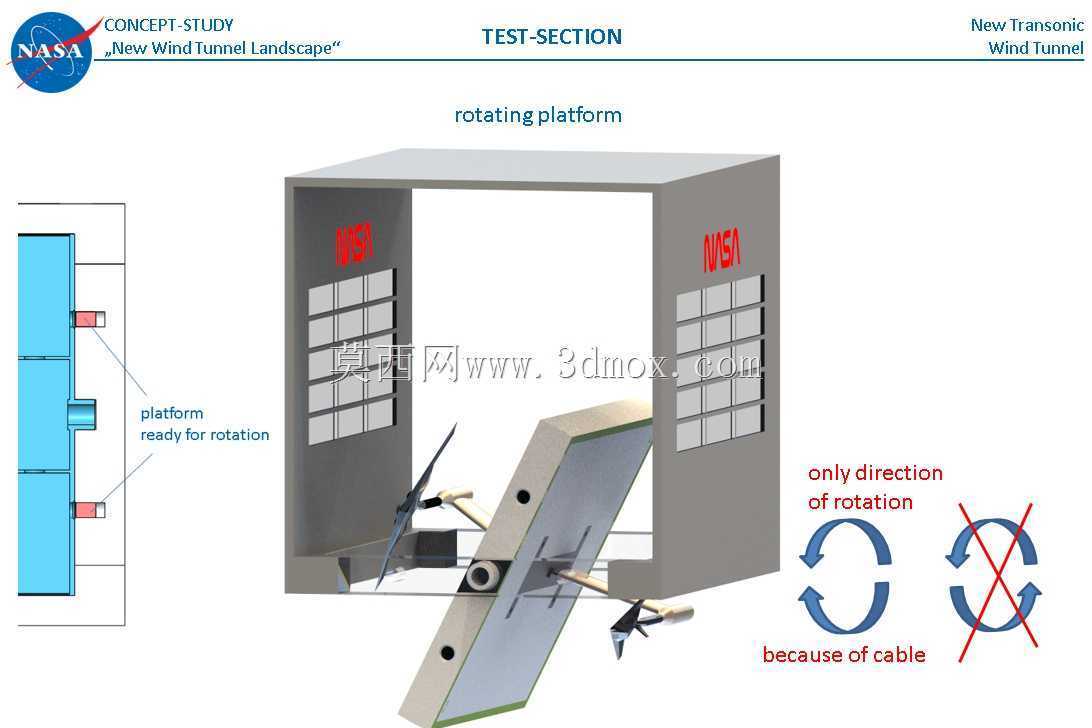

　　旋转平台的传动组件全部布置在底部承力平台的下方空腔内，传动链路做了全包覆整流处理，避免突出结构暴露在测试流场中产生额外气动阻力与杂散涡系，平台的旋转密封面采用低摩擦间隙密封，既保证角度调节的转动顺滑度，也不会在舱内产生多余的漏气缝隙，维持试验段的压力场稳定。这套结构同时预留了后续拓展升级的空间，可根据测试需求更换不同规格的模型支架、加装侧壁转窗机构，满足从低速翼型到跨声速飞行器全谱系的气动测试需求。
