无人机用T-MOTOR外转子无刷动力电机

　　这款外转子无刷电机的结构设计完全围绕低空无人飞行器的动力需求展开，定子绕组采用集中式绕线工艺，绕组端部做了规整的浸漆固化处理，既降低了高速运转下的绕组振动风险，也能在飞行器频繁做机动动作时，避免绕组受离心力出现位移松脱。从安装边界来看，电机顶部的输出轴采用标准圆轴设计，轴径适配市面上多数航模螺旋桨的安装孔位，轴端预留的桨挡安装位可以保证螺旋桨在高速旋转时不会出现轴向窜动；电机上端盖的四个安装孔呈十字对称分布，孔位间距匹配主流多旋翼无人机的机臂安装座尺寸，安装时不需要额外做转接件加工，直接通过螺丝就能完成电机与机臂的固定，能大幅缩短飞行器的装配调试周期。

　　从实际应用场景出发，这类400KV值的外转子电机，主要适配中小型多旋翼无人机、固定翼航模以及小型垂直起降飞行器的动力系统，在航拍测绘、电力巡线、农业植保入门机型上都有广泛应用。KV值的匹配是动力选型的核心，400KV的参数意味着每提升1V的供电电压，电机空载转速提升400转，搭配12-14寸的螺旋桨时，能在3-4S锂电池的供电区间内，输出足够的静拉力，同时把工作电流控制在电调的安全负载范围内，避免长时间大电流工作导致电机或电调过热。

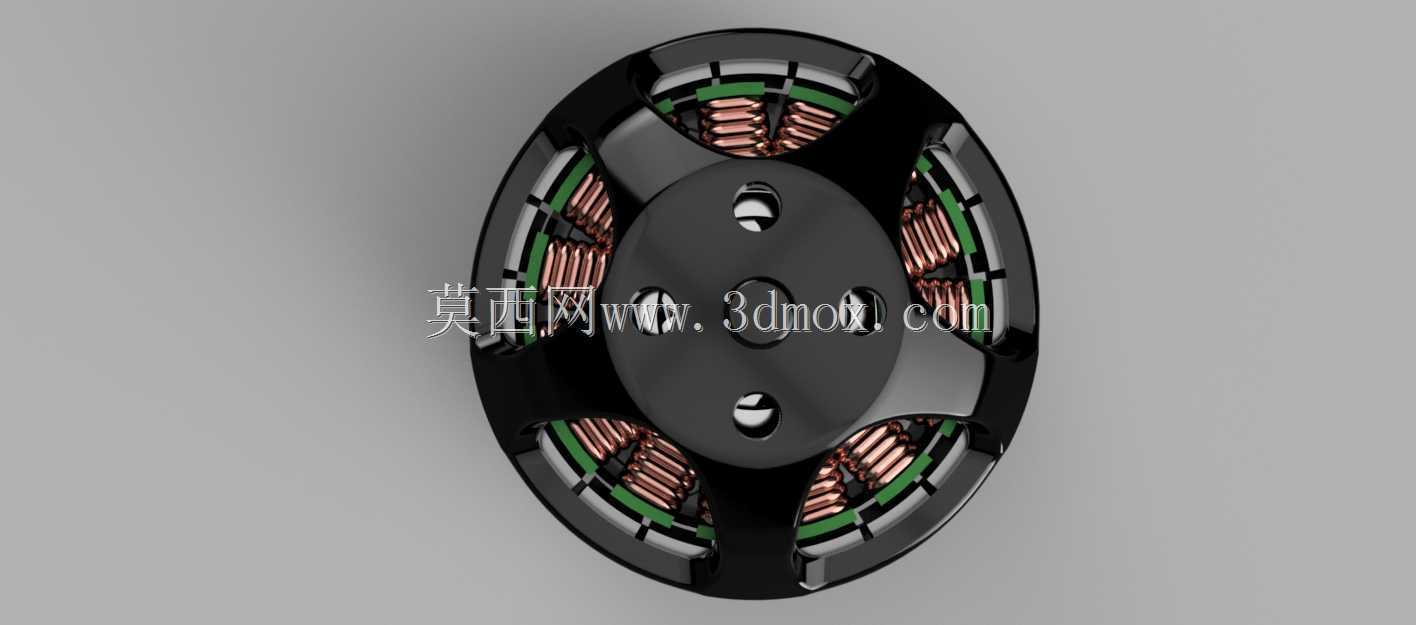

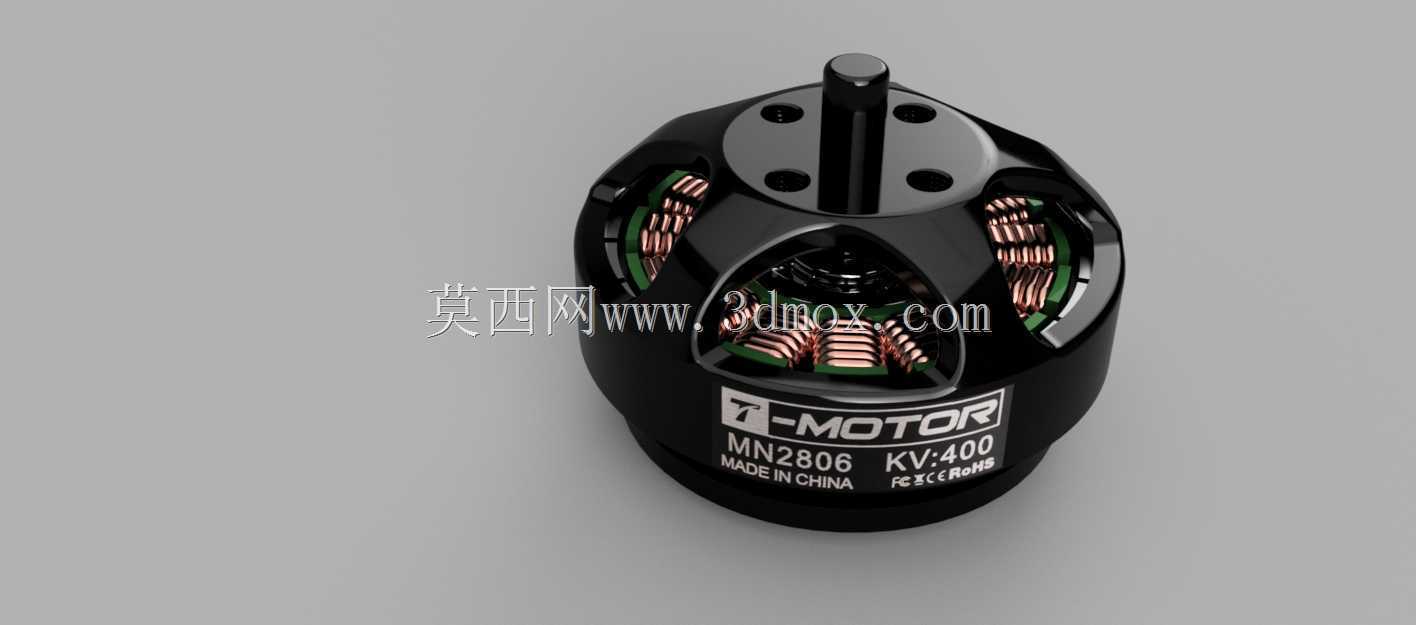

　　电机的外壳采用一体化镂空设计，三个对称的镂空窗口既可以减轻电机自身的重量，对于对起飞重量极其敏感的无人机来说，每减少1g的结构重量，都能对应提升有效载荷或者延长续航时间；同时镂空结构能形成顺畅的散热风道，电机持续运转时，转子带动的气流可以直接穿过定子绕组间隙，把绕组产生的热量快速带走，即使在夏季高温环境下长时间满油门工作，电机外壳的温度也能维持在合理区间，不会出现磁钢高温退磁的问题。外壳表面的标识采用激光蚀刻工艺，不会因为长期户外使用出现标识磨损脱落，方便后期维护时快速识别电机型号与参数。

　　从结构设计的细节来看，电机的转子磁钢采用表贴式安装，磁钢与转子外壳之间做了胶粘加卡扣的双重固定，避免电机在高速旋转、频繁加减速的工况下，磁钢受离心力作用脱落。电机内部的轴承采用双轴承支撑结构，上下两个轴承分别位于输出轴根部和定子基座位置，能承受螺旋桨旋转时产生的径向载荷，即使飞行器遇到突风、做剧烈机动动作时，轴系也不会出现晃动，保证螺旋桨的旋转平面始终保持稳定，降低飞行过程中的振动，这对于搭载航拍云台的无人机来说尤为重要，轴系的振动会直接影响云台的增稳效果，导致拍摄画面出现果冻效应。

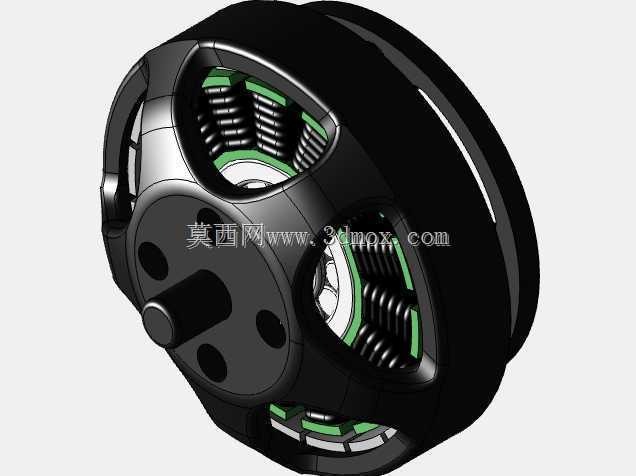

　　在设计建模过程中，这类电机的三维模型需要重点还原几个关键配合尺寸：首先是输出轴的直径与伸出长度，这部分尺寸直接决定了螺旋桨的安装适配性；其次是上端盖安装孔的孔位间距与孔径，这是电机与机臂连接的核心安装尺寸，建模时需要严格保证孔位的位置度公差，否则实际装配时会出现螺丝无法对齐的问题；另外转子与定子之间的气隙尺寸也需要准确还原，外转子无刷电机的气隙大小直接影响电机的转矩输出效率，气隙过大会导致电机空载电流升高、效率下降，气隙过小则可能在转子高速旋转时出现扫膛问题，损坏绕组和磁钢。模型同时还原了绕组的排布形态、外壳的镂空轮廓以及表面的标识细节，在做飞行器整机装配仿真时，可以直接调用该模型完成动力系统的干涉检查，验证电机与机臂、螺旋桨、电调等周边部件的安装间隙，避免实际加工组装时出现部件干涉的问题。

　　从实际使用的工况适配来看，这款电机的防水等级可以应对小雨天气下的飞行需求，定子绕组的浸漆处理以及端盖的配合间隙设计，能阻挡少量雨水和灰尘进入电机内部，在户外作业遇到突发阵雨时，不会立刻出现电机短路烧毁的问题，提升了飞行器在复杂户外环境下的作业可靠性。电机的出线端采用耐高温硅胶线，线芯足够承载额定工作电流，线皮可以耐受电机工作时的高温，不会因为长期靠近发热的电机本体出现线皮老化开裂的问题。
