带编码器空心轴无刷云台电机结构设计

　　在航拍云台、光电吊舱、工业视觉检测转台这类对角度控制精度、运行平顺性有严苛要求的场景里，动力执行部件的选型直接决定整套系统的最终成像或检测精度，这款集成编码器的无刷云台电机，正是针对这类低速高精度回转驱动需求开发的专用动力元件。不同于普通工业无刷电机追求高转速、大扭矩输出的设计取向，云台类电机的核心设计目标是极低的齿槽转矩、均匀的输出扭矩特性、紧凑的轴向尺寸，以及内置位置反馈单元带来的高精度角度感知能力，从结构根源上避免云台转动过程中出现卡顿、抖动、回差过大等影响姿态稳定的问题。

　　从结构设计逻辑来看，这款电机采用外转子无刷结构搭配空心轴通孔设计，外转子结构能够在相同体积下获得更大的扭矩输出惯量匹配，更适配云台负载直接驱动的需求，省去了额外减速齿轮组带来的传动间隙与磨损问题，实现真正的零背隙直接驱动。空心轴的设计则充分考虑了云台类设备的走线需求，相机信号线、供电线可以直接从电机中心通孔穿过，避免线缆在云台转动过程中产生拖拽扭矩干扰姿态控制，同时也让整体设备的布线更加规整，减少外露线缆带来的剐蹭风险。内置的编码器单元与电机本体做了一体化集成设计，不需要额外加装外部位置反馈元件，既缩减了整套云台驱动组件的轴向安装空间，也避免了外置编码器安装过程中带来的同轴度误差，保证位置反馈的精度与电机转子转动的同轴度一致。

　　尺寸设计上，这款电机的外径控制在69.5mm，整体轴向高度包含编码器部分仅为32mm，属于紧凑型大口径云台电机范畴，能够适配中负载级别的云台设备，比如微单相机级航拍云台、中小型光电观测吊舱、工业线扫相机旋转检测平台等场景。空心轴的外端配合直径为25mm，安装接口采用端面均布螺纹孔的连接方式，转子端面与负载安装面直接贴合，通过止口配合保证安装同轴度，定子部分则通过底部的安装孔位与云台固定基座连接，安装边界清晰，结构工程师在做整机布局时，可以直接根据给定的外径、轴向高度、中心通孔尺寸预留安装空间，不需要额外考虑突出的编码器模块或者接线端子的干涉问题。

　　实际应用中，这类带编码器的无刷云台电机通常搭配FOC矢量驱动方案使用，内置编码器能够实时反馈转子的实时角度位置，驱动板根据角度反馈做正弦波驱动，让电机在极低转速下也能实现平滑的扭矩输出，不会出现普通无刷电机低速爬行的问题。在静态锁止状态下，驱动系统可以根据编码器反馈的位置偏差实时调整输出扭矩，抵消外部扰动带来的角度偏移，保证云台负载的姿态稳定。相比于不带编码器的开环云台电机，集成编码器的方案不需要额外的姿态传感器做位置闭环补偿，系统响应速度更快，角度控制精度更高，能够满足动态拍摄过程中快速响应姿态调整、抵消载体振动扰动的需求。

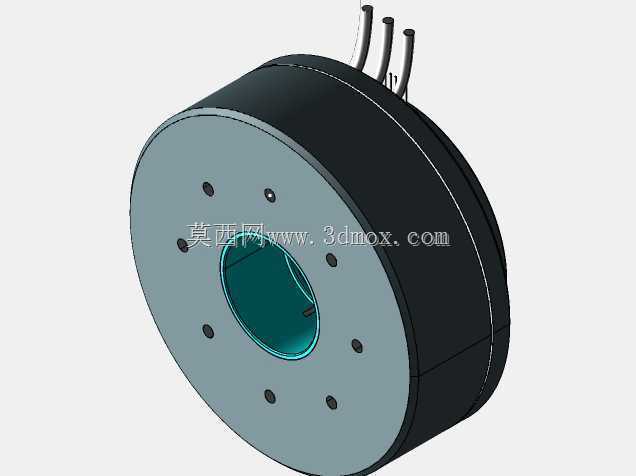

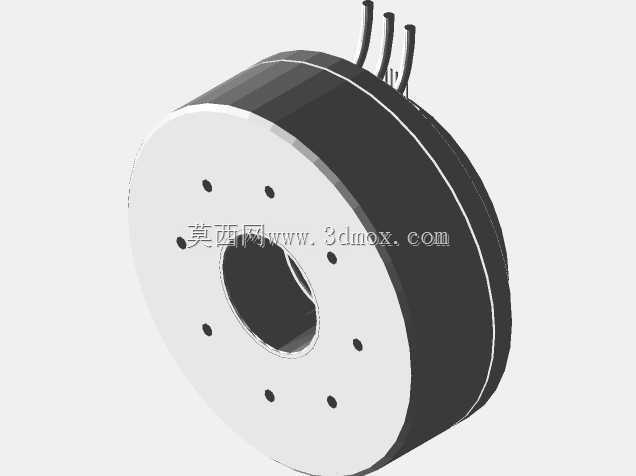

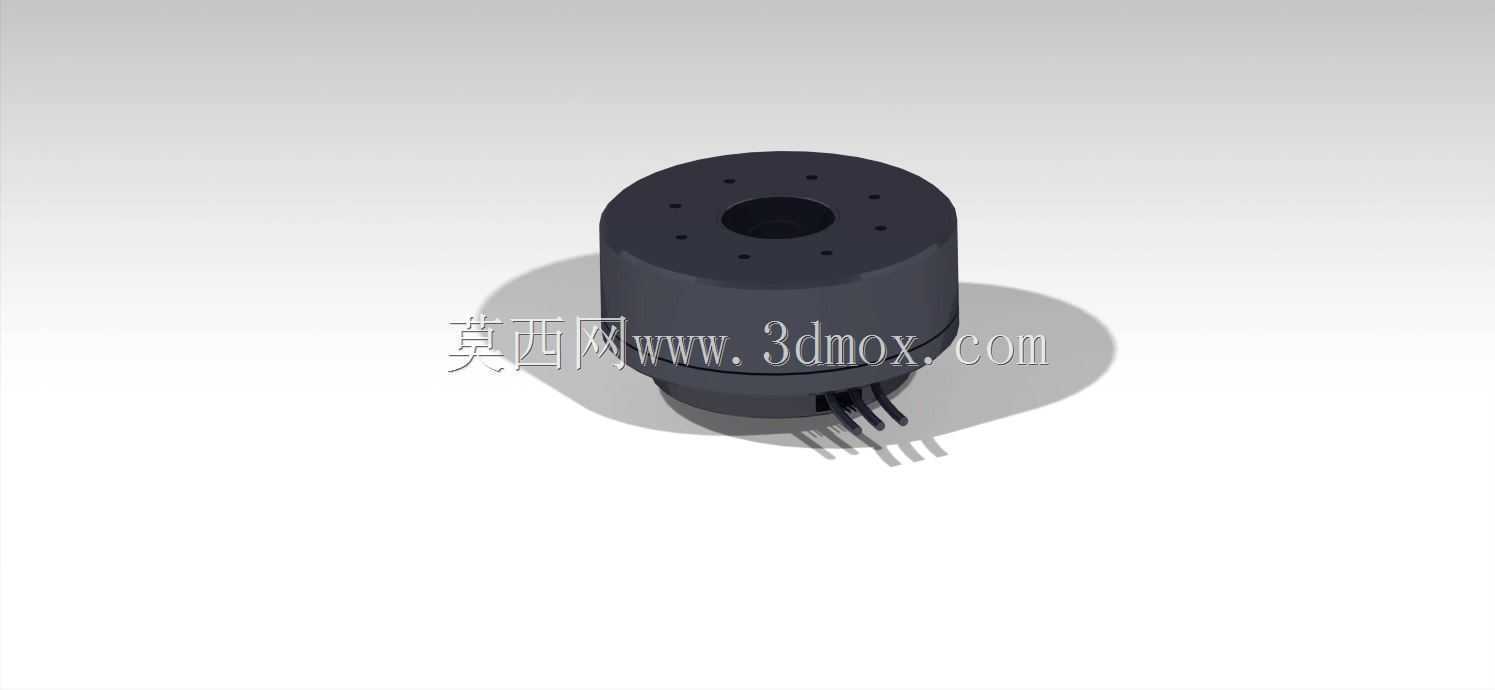

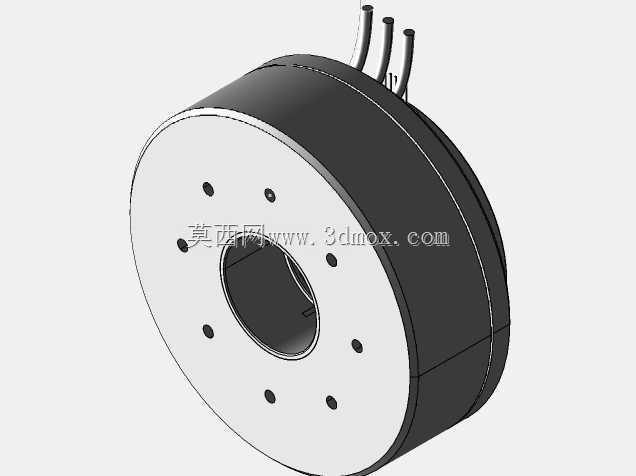

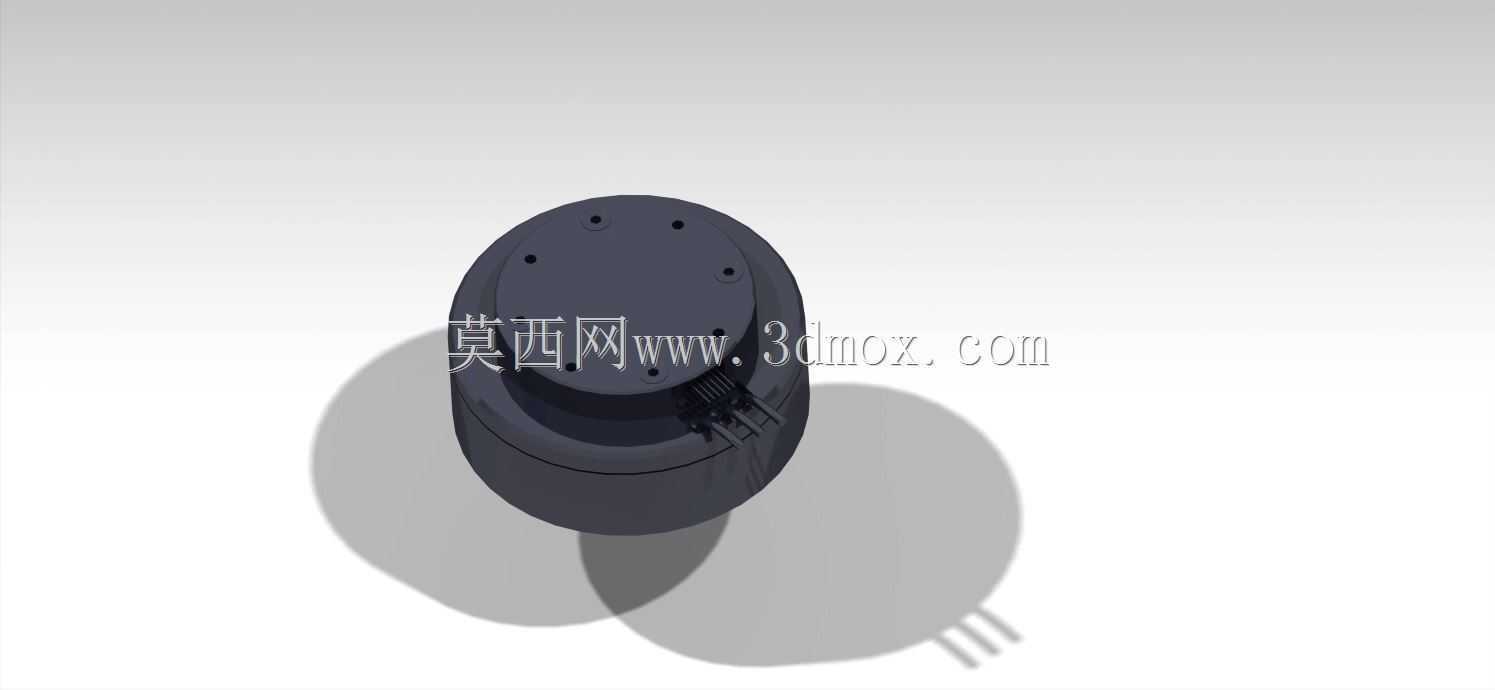

　　从建模细节来看，这款模型为实心静态结构，完整还原了电机的外部安装特征、端面孔位分布、中心通孔尺寸、出线端结构，以及编码器部分与电机本体的衔接结构，能够直接用于整机装配阶段的接口匹配检查、安装干涉验证，不需要额外对电机模型做简化处理。模型的所有安装面、配合止口、孔位位置都按照实际产品的尺寸参数构建，结构工程师在做云台整体结构设计时，可以直接将该模型导入装配体，验证电机与上下支架、负载安装板、走线空间的匹配性，提前排查安装过程中可能出现的干涉问题，缩短整机开发的迭代周期。对于需要做云台动力学仿真的工程师来说，该模型的外形尺寸、质量分布特征也能够为仿真分析提供准确的模型基础，保证仿真结果的参考价值。

　　在选型适配层面，这款电机的尺寸参数决定了它的适用负载区间，既不会因为尺寸过大增加云台整体重量，也不会因为扭矩不足导致负载姿态控制不稳，69.5mm的外径尺寸能够很好地平衡扭矩输出与体积重量的关系，适合搭载在多旋翼无人机、车载移动检测平台、固定点位监控云台这类对设备重量有严格限制的场景中。空心轴的通孔尺寸足够容纳多组信号线与供电线穿过，即使是带高清视频传输、变焦控制的相机组件，也能顺利完成内部走线，避免线缆外露带来的风阻增大、线缆磨损等问题。一体化集成的编码器结构也减少了整机的零件数量，降低了装配过程中的调试难度，不需要在装配阶段反复调整编码器与转子的相对位置，提升生产装配的效率。
