航空喷气式发动机前端涡轮风扇结构

　　该结构属于航空燃气涡轮动力装置的前端进气增压核心部件，主要应用于大涵道比涡扇动力系统的进气端，承担进气整流、初级压缩的核心功能，是动力装置进气道与核心压气机段之间的关键衔接部件。从实际工况来看，该部件直接面对高速来流，工作时需要将进气道导入的高速紊乱气流进行初步梳理，通过叶片的曲面构型将轴向来流的动能部分转化为压力能，为后续高压压气机段提供流场均匀、压力稳定的进气，同时大尺寸的风扇段也是大涵道比涡扇动力主要推力来源的构成部分，外涵道的气流直接由该部件推动产生绝大部分巡航推力。

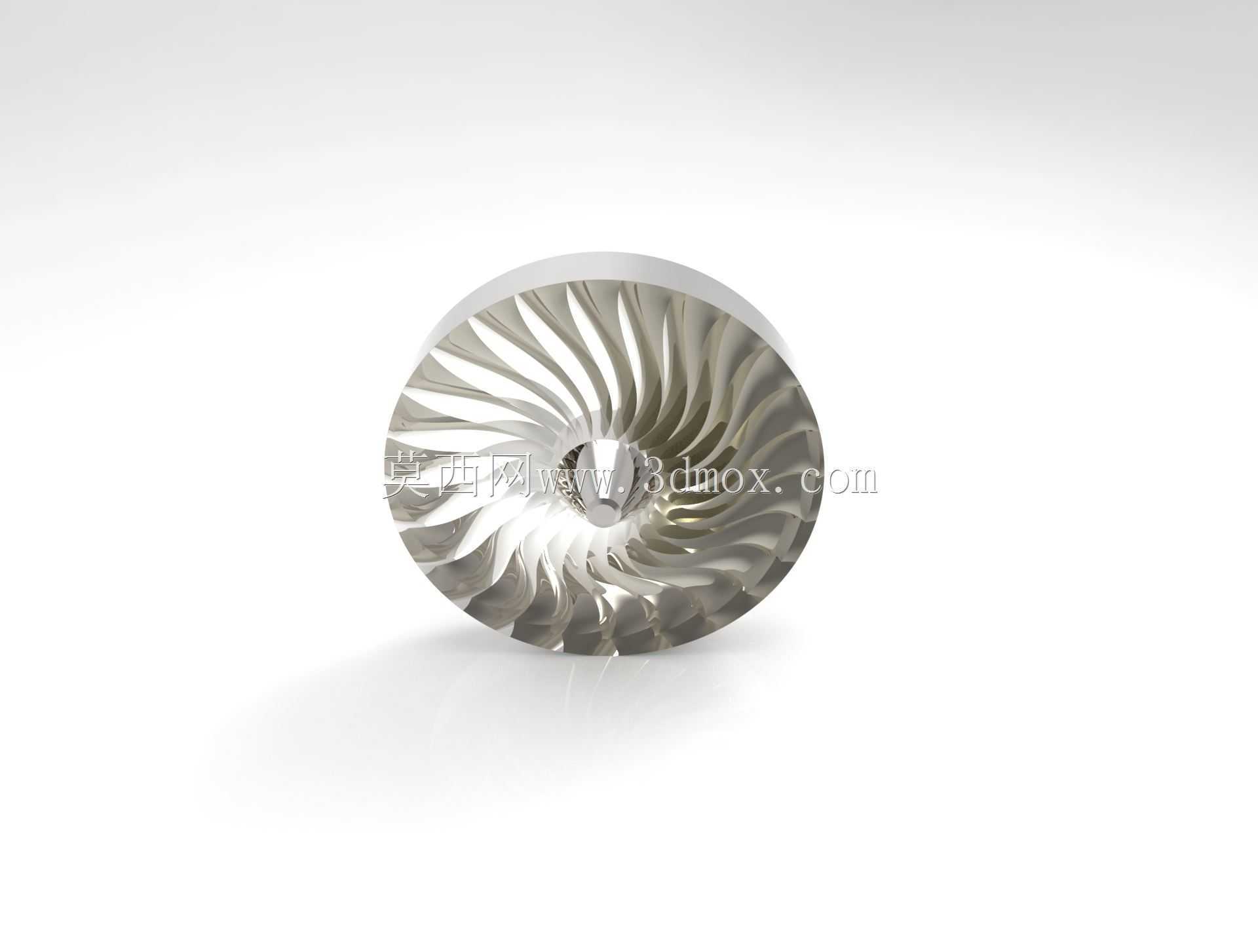

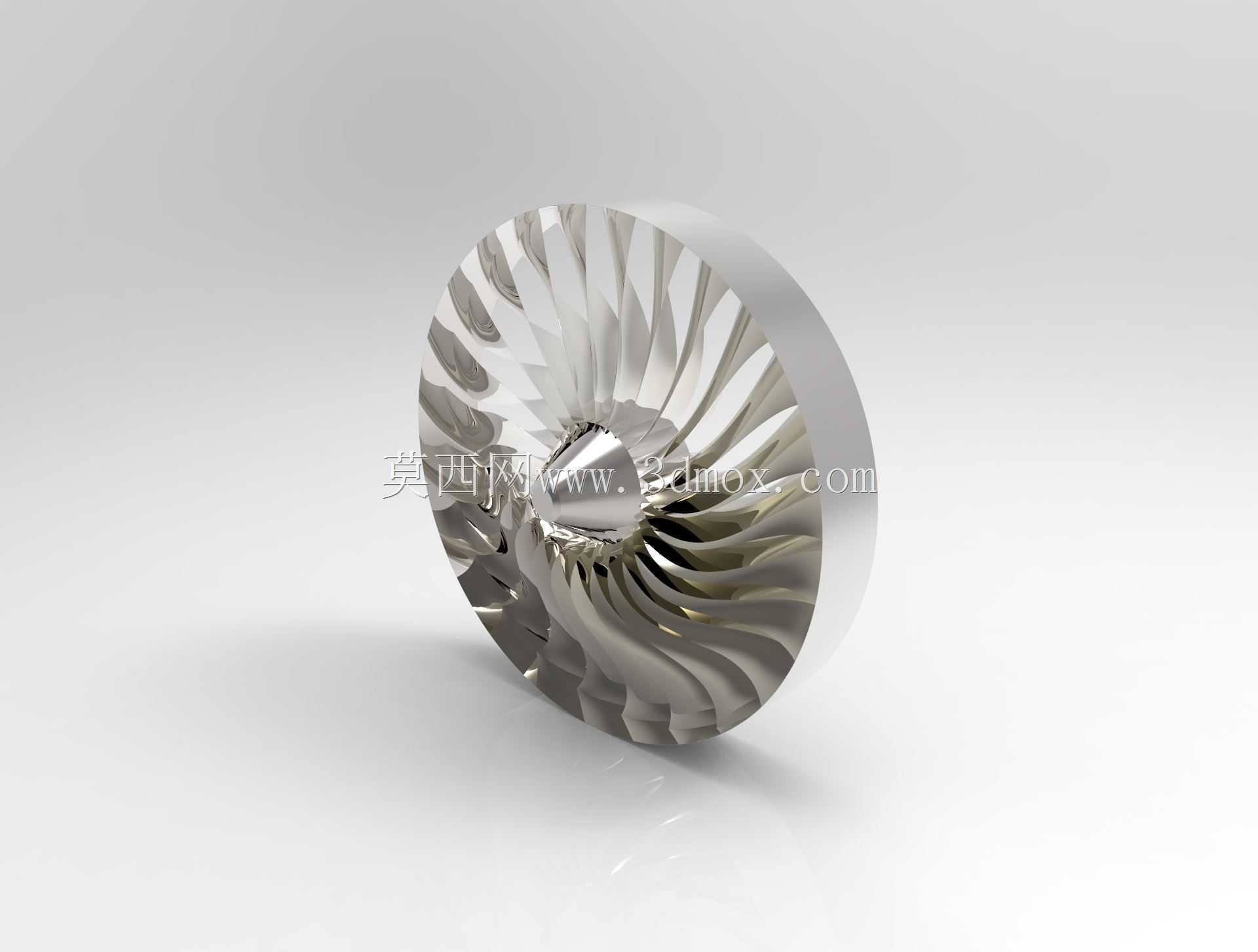

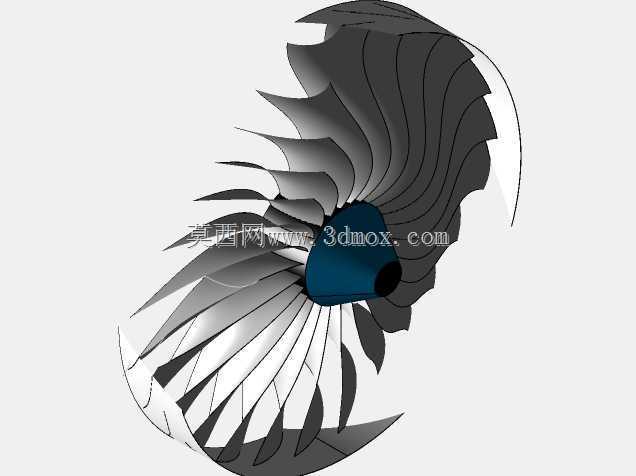

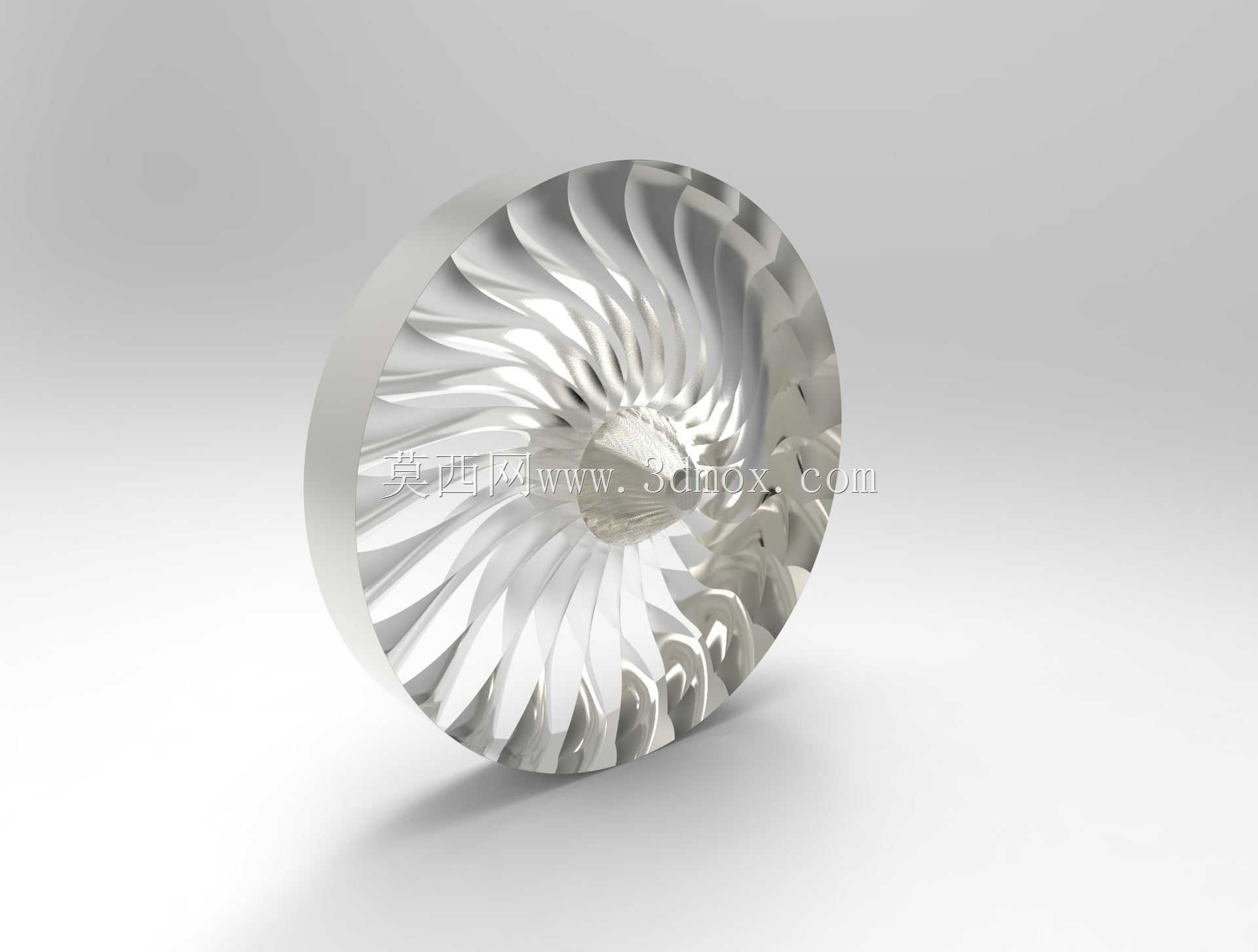

　　从设计思路层面，该结构采用整体式轮盘加等距分布扭曲叶片的构型，叶片沿轮盘周向均匀排布，每片叶片的翼型采用复合扭角设计，从叶根到叶顶的安装角连续变化，匹配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角处于合理区间，避免局部气流分离引发的喘振问题。叶根位置采用大圆角过渡与轮盘连接，降低应力集中系数，满足高转速下的离心载荷承载要求，轮盘中心设置定位安装孔与端面配合止口，可与前端传动轴、支撑轴承座完成精准定位配合，保证转动时的动平衡精度。

　　在安装边界与尺寸适配方面，该结构的轮盘厚度、叶片外伸长度均按照常规小尺寸涡喷演示动力、缩比航空动力教学模型的适配尺寸设计，轮盘中心安装孔的孔径匹配常规微型涡喷的传动轴直径，端面的止口尺寸可与标准的轴承端盖、锁紧螺母结构适配，安装时需要保证叶片端面与进气道内壁的间隙控制在合理范围，既避免转动时叶片与机匣发生刮碰，又减少叶顶间隙漏气带来的效率损失。叶片的前缘做了小圆角钝化处理，降低来流中的微小颗粒对叶片前缘的冲蚀磨损，叶型表面的曲率连续过渡，保证气流沿叶型表面流动时无明显的附面层分离，降低流动损失。

　　从功能特性来看，该结构的叶片数量经过流场仿真优化，在保证增压比满足初级压缩要求的前提下，尽可能降低叶片自身的转动惯量，减少动力启动阶段的负载，同时周向均匀排布的叶片可将转动时的振动频率避开支撑结构的固有频率区间，避免运行过程中发生共振失效。轮盘的背面设置有平衡减重槽，在保证结构强度满足1.2倍最高工作转速离心载荷要求的前提下，去除轮盘非承载区域的多余材料，进一步降低整体转动惯量，提升动力响应速度。

　　在实际应用场景中，该类结构除了应用于载人航空动力装置，也可适配小型航模涡喷动力、地面燃气轮机演示装置、航空教学实训台架等场景，作为进气增压段的核心转动部件，其流场设计的合理性直接影响整个动力装置的推进效率、喘振裕度与运行稳定性。设计过程中需要兼顾气动性能与结构强度，叶片的扭角、弦长、厚度分布均需要匹配对应转速下的来流条件，轮盘的截面形状需要通过强度校核，保证在最高工作温度、最高转速的极限工况下，最大等效应力低于材料的许用应力值，同时整体结构的动平衡精度需要达到G2.5级以上，避免高转速下产生过大的振动载荷传递到支撑轴承与机匣结构，延长整机的使用寿命。
