立式风冷式冷却器钣金结构设计方案

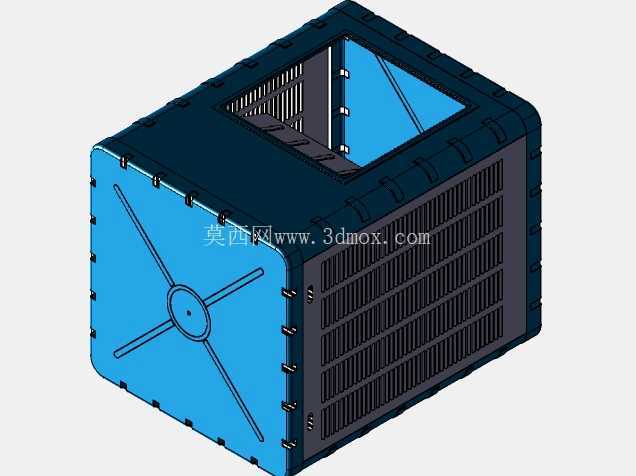

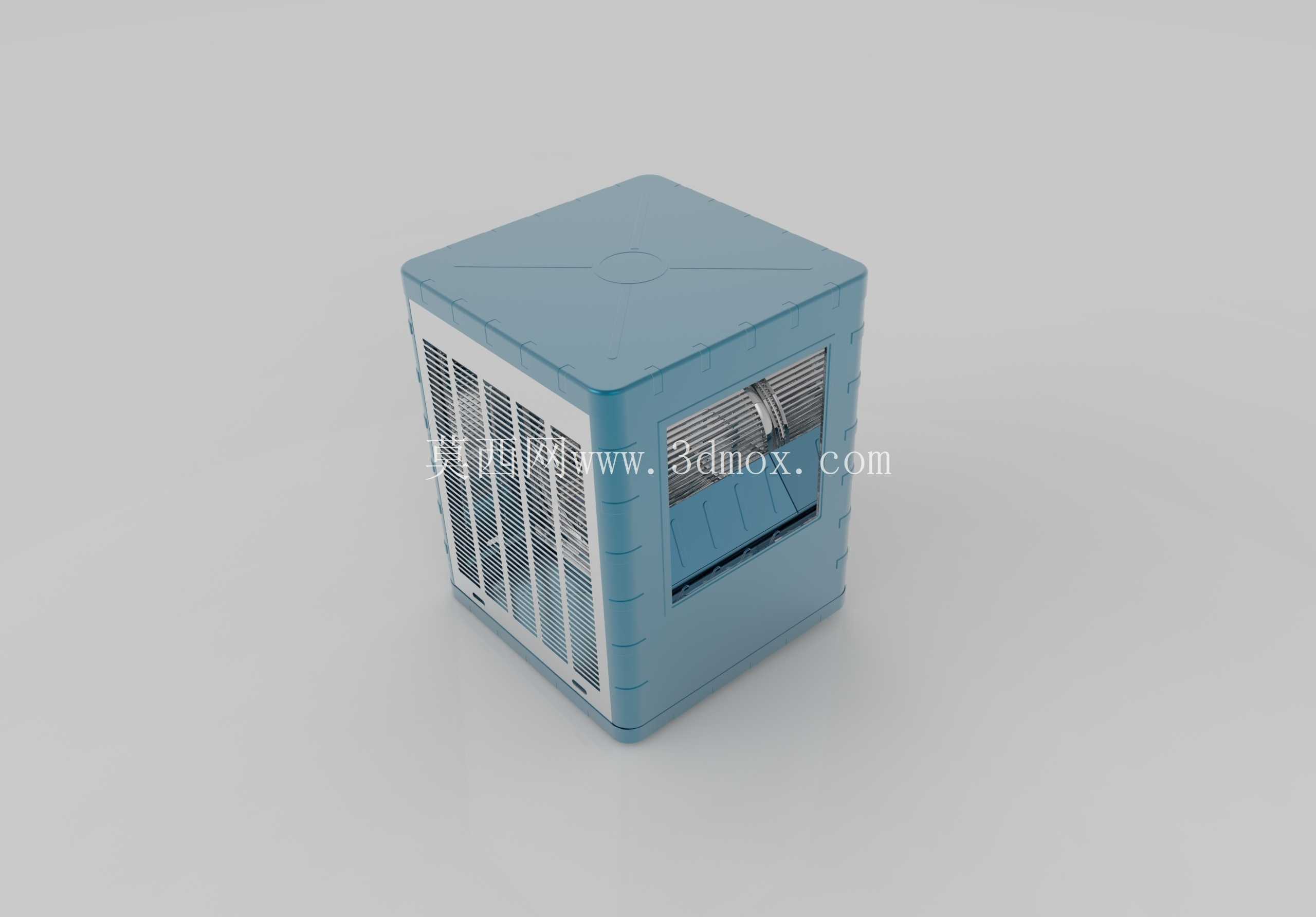

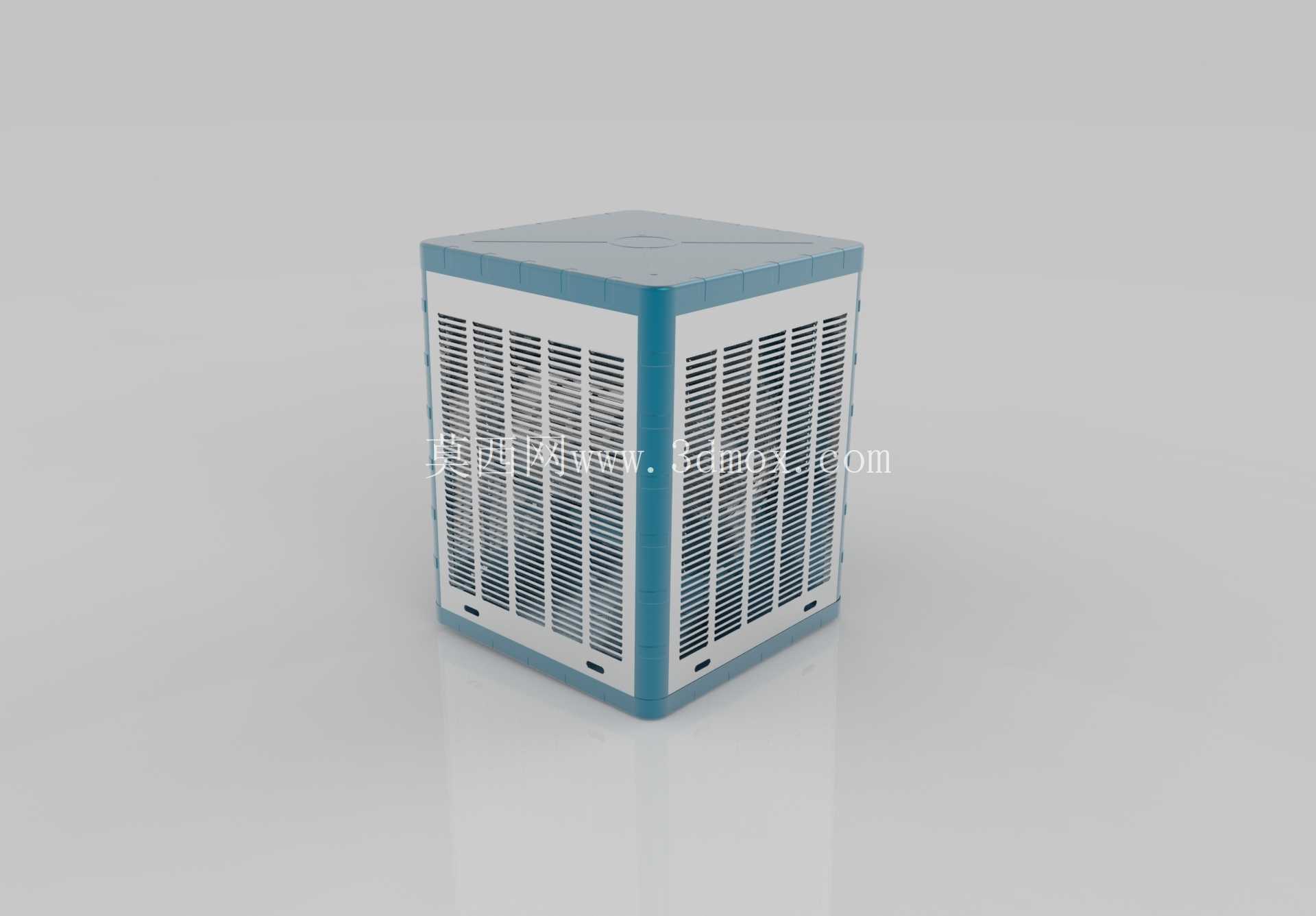

　　这款立式风冷冷却器的结构设计，核心围绕工业场景下的紧凑型换热需求展开，日常多配套在小型液压站、精密机床冷却回路、实验室温控设备旁，承担介质降温的核心功能，区别于大型列管式水冷换热器，它不需要外接循环水管路，依靠自身轴流风机带动空气流经内置换热翅片完成热交换，安装灵活度更高，对场地配套设施的要求更低。从结构布局来看，整体采用正立方体外廓设计，边角做圆弧包边处理，既避免钣金锐边带来的安装磕碰风险，也能在空气流经壳体边角时减少紊流产生的风阻，提升进风效率。壳体四个立面均设置等间距冲压成型的通风栅格，栅格采用向外倾斜的百叶式结构，在保证通风通流面积满足散热风量要求的前提下，能阻挡大粒径灰尘、车间飞溅的金属切屑直接进入设备内部，降低内部换热翅片积灰堵塞的概率，延长设备维护周期。顶部盖板采用整体冲压成型的平板结构，边缘预留与侧围钣金扣合的折边，装配时不需要额外加装外露的连接角件，通过折边处的自攻螺钉即可完成紧固，既保证壳体整体的结构刚度，也让外表面更整洁，减少积尘死角。

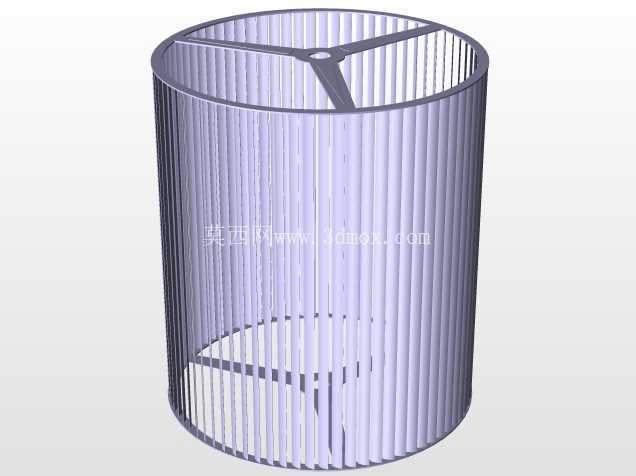

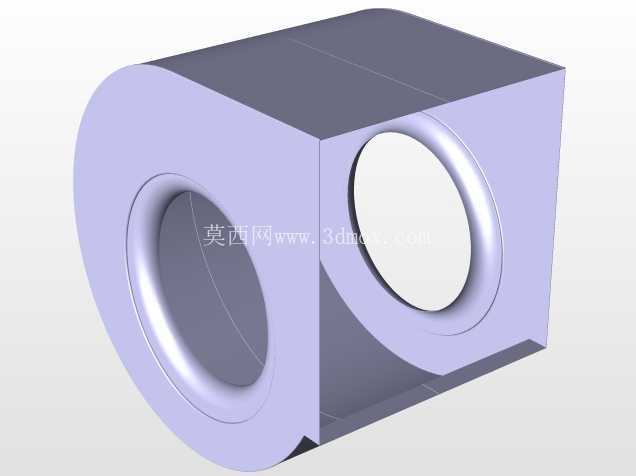

　　设计阶段优先考虑了安装边界的适配性，整体外廓尺寸控制在小型设备可容纳的范围，底部预留四个对称的安装固定孔位，可直接通过螺栓固定在设备机架的水平安装面上，不需要额外制作转接支架；底部同时预留冷凝水导流的微小坡度，当设备在高湿环境下运行产生冷凝水时，可顺着坡度流向预设的排水孔位，避免积水浸泡内部元器件。从功能实现的结构逻辑来看，内部换热芯体采用居中布置的方式，四周预留等宽的进风通道，保证四个立面的进风量均匀，避免单侧进风不足导致的换热效率偏差；风机安装位设置在壳体顶部内侧，采用向上抽风的风道设计，空气从四周栅格进入后，水平穿过换热芯体带走热量，再从顶部的出风口排出，这种风道设计能避免排出的热风被重新吸入进风栅格，形成热风短路的问题。

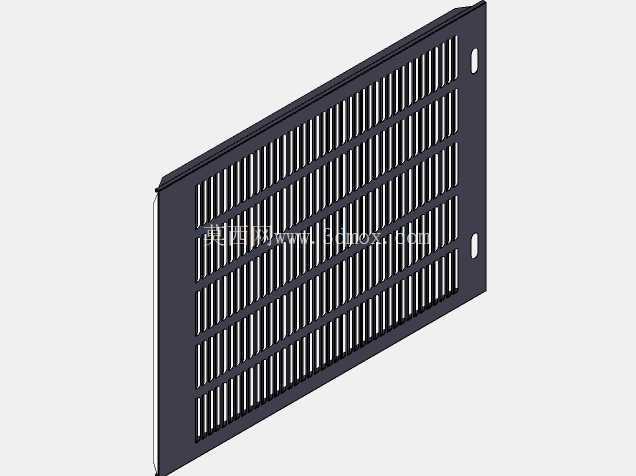

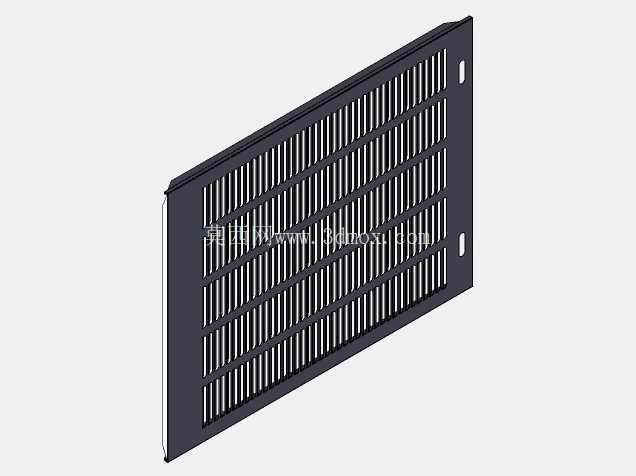

　　钣金件的设计全部采用可量产的冲压、折弯工艺，所有折弯处的内R角统一匹配常规钣金折弯的刀具参数，不需要定制特殊刀具就能完成加工；栅格部分采用连续模冲压成型，加工效率高，批次一致性好，相邻栅格的间距经过通流面积计算，既保证足够的通风量，也不会因为栅格过宽导致内部防护能力不足，手指无法直接触碰内部带电部件与高温换热芯，满足通用工业设备的安全防护要求。壳体的拼接缝隙全部控制在1mm以内，配合折边处的密封胶条，可阻挡车间内的油雾、水汽进入壳体内部，适配多粉尘、少量油雾的机加工车间使用场景。

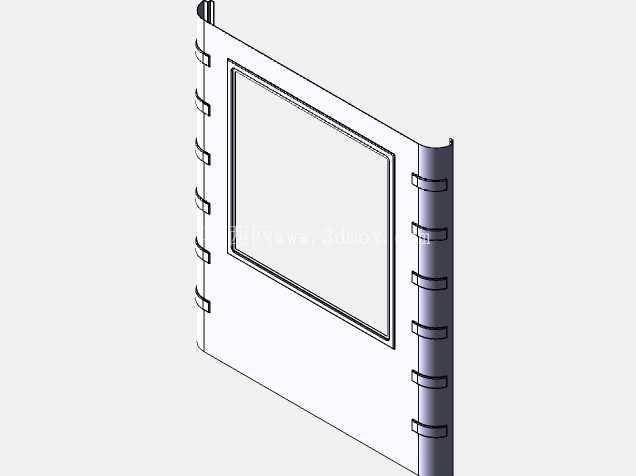

　　在安装维护的结构设计上，侧围的其中一块钣金采用可拆卸式结构，拆除两颗固定螺钉即可取下该面板，直接暴露内部的换热芯体与风机组件，方便后续清理翅片积灰、更换故障风机，不需要将整个设备从安装位拆下，大幅降低现场维护的操作难度。底部的安装孔位采用长圆孔设计，可补偿安装面的位置度误差，降低现场安装时的对位难度，即使机架上的安装孔存在少量加工偏差，也能顺利完成装配。整体结构没有多余的装饰性部件，所有外形设计都服务于功能实现：边角的圆弧包边同时承担钣金拼接处的定位功能，栅格的倾斜角度同时兼顾导风与防护作用，顶部盖板的加强筋冲压结构既提升盖板刚度避免风机运行产生共振，也能引导顶部出风的流向，避免热风直吹周边的管线与元器件。
