带外涵道结构螺旋桨推进组件设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:936571
  • 带外涵道结构螺旋桨推进组件设计
  • 带外涵道结构螺旋桨推进组件设计
  • 带外涵道结构螺旋桨推进组件设计

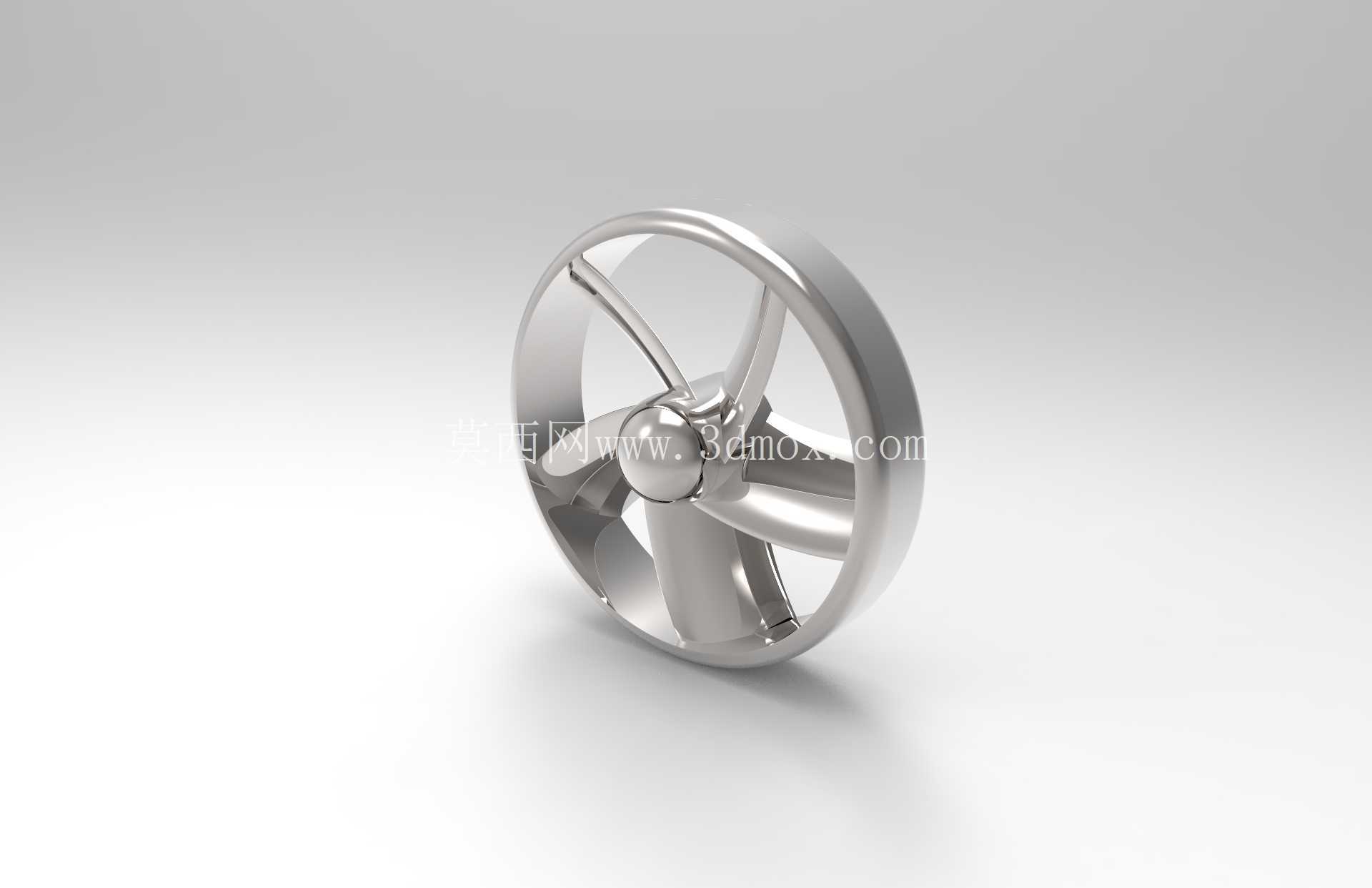

  这款带环形外涵道的螺旋桨推进组件,在小型流体推进场景中有着非常明确的适配方向,区别于常规无涵道的外露螺旋桨结构,其外围的环形导流罩首先解决了近距作业时的桨叶剐蹭风险,在小型水下探测机器人、桌面级风洞试验装置、紧凑型涵道风扇送风单元这类对作业安全边界有严格要求的设备中,该结构能在不额外加装防护网的前提下,避免桨叶直接接触外部障碍物,同时减少外露桨叶旋转时的紊流损耗。

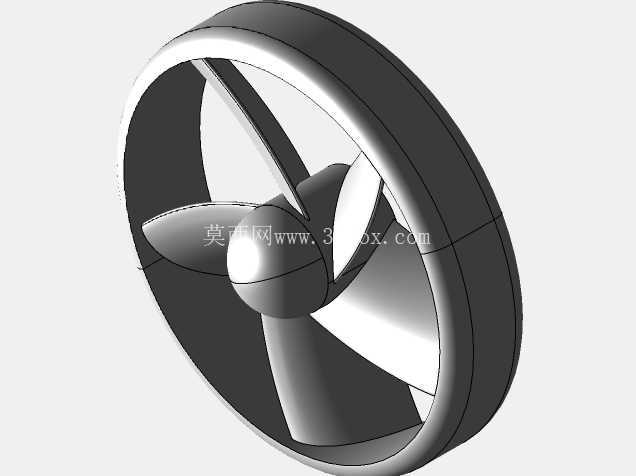

  从结构功能上看,中心的桨毂采用等直径圆柱衔接结构,可直接与输出轴通过键槽或顶丝完成锁紧固定,三片等距分布的桨叶采用大后掠角翼型截面,从桨根到桨梢的弦长逐步收窄,扭转角沿径向线性递减,这种翼型参数匹配是为了让不同半径位置的桨叶切面在额定转速下都能保持相近的攻角,避免桨根区域失速、桨梢区域升力不足的问题,保证推力输出的线性度。外围的环形涵道内壁与桨梢的间隙控制在极小范围内,能有效抑制桨梢涡流的产生,相比同直径无涵道螺旋桨,相同转速下推力输出可提升15%-20%,同时涵道的唇口做了圆弧过渡处理,进气侧的圆弧导边能让来流更平顺地进入桨盘区域,降低进气紊流带来的振动与噪音。

  在设计落地过程中,首先是基于逆向点云数据完成曲面重构,先对扫描得到的stl网格数据进行破面修补、特征线提取,先确定桨毂的中心回转轴线,再逐片拟合三片桨叶的翼型曲面,保证每片桨叶的型面偏差控制在建模公差范围内,避免因型面不对称带来的动平衡问题;之后再构建外围的环形涵道结构,涵道的轴向长度覆盖整个桨叶的弦长范围,出气侧做了微小的扩压段设计,能让桨叶推动的流体在流出涵道时进一步减速增压,提升推进效率。

  从安装边界来看,整个组件的最大外轮廓为涵道的外圆柱面,安装时可通过涵道外壁的定位凸台与设备壳体完成同轴固定,不需要额外设计复杂的桨叶防护支架,整体轴向尺寸紧凑,适配安装空间局促的小型推进场景;桨毂中心的轴孔可根据配套电机的输出轴尺寸做适配调整,键槽位置可对应电机轴的传动键做匹配设计,保证扭矩传递的可靠性。实际应用中,这类涵道螺旋桨组件在小型水下机器人上使用时,涵道结构还能减少水草、杂物缠绕桨叶的概率,在桌面级空气循环设备上使用时,封闭的外涵道能避免用户误触旋转桨叶,同时降低高速旋转时的气动噪音;在做动平衡校核时,需要将整个涵道与桨叶组件作为整体做动平衡测试,在涵道外壁或桨毂位置添加平衡配重,保证额定转速下的振动值控制在允许范围内,避免长期运行出现轴承磨损、连接松动的问题。桨叶与涵道的连接位置做了圆滑过渡处理,不存在应力集中的直角棱边,在采用塑料注塑或金属3D打印加工时,能减少成型过程中的应力变形,同时提升结构整体的抗冲击性能,即使在运行过程中碰到微小颗粒撞击,也不容易出现桨叶断裂、涵道开裂的问题。
