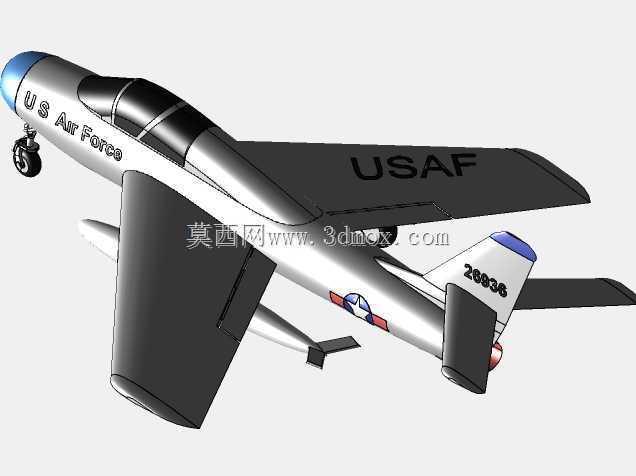

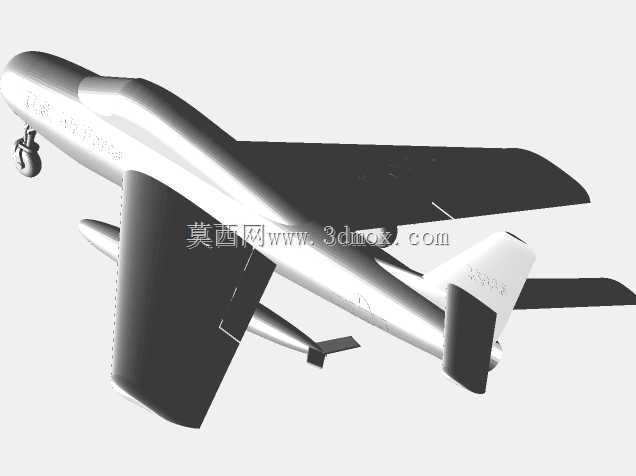

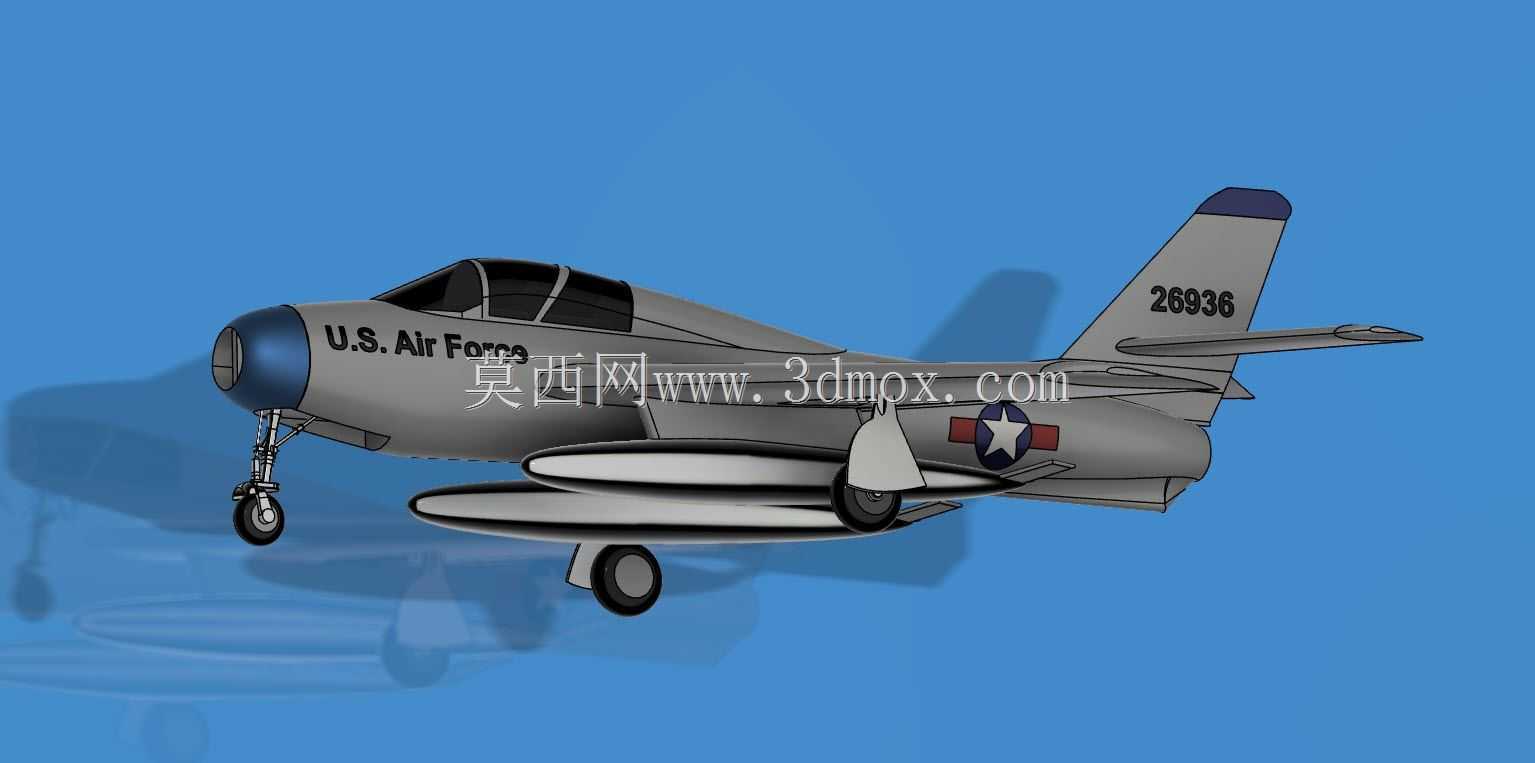

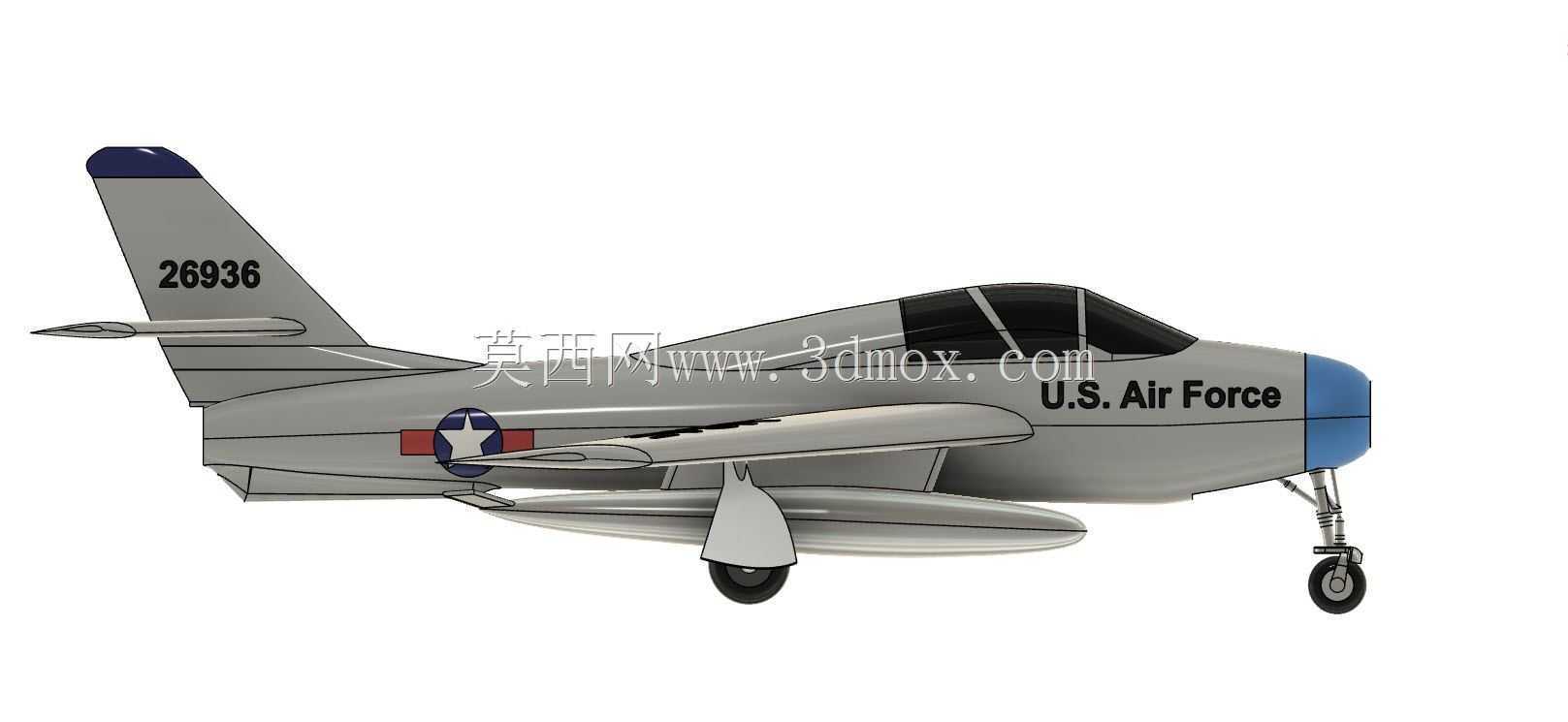

共和F-84F雷霆喷气战斗轰炸机三维建模

　　本次建模的F-84F雷霆喷气战斗轰炸机，是后掠翼布局喷气式作战机型的典型代表，建模过程严格参照实机测绘数据还原结构特征，覆盖机身主体、动力舱段、起落架系统、尾翼组、外挂副油箱等全部外露与核心承力结构，可直接用于航空装备教学演示、作战仿真场景搭建、航空科普展陈模型制作、虚拟空战环境素材开发等多个场景。从实际用途维度看，该机型作为初代后掠翼喷气战斗轰炸机，主要承担前线战术轰炸、战场制空争夺、近距空中支援任务，侦察改型还可执行低空战术照相侦察任务，建模时针对不同任务构型的挂载差异做了结构预留，机身下部的挂点结构完全按照实机承力布局设计，可根据使用需求更换副油箱、航空炸弹、侦察吊舱等不同挂载模块，适配不同场景的使用需求。功能特性层面，

　　建模还原了该机型区别于直翼前辈的核心设计：35度后掠角的主机翼搭配翼刀结构，可有效抑制高速飞行时的翼尖失速问题，提升高亚音速飞行状态下的操纵稳定性；机头进气道的钝形唇口设计，兼顾了低速起降与高亚音速巡航时的进气效率，适配轴流式涡轮喷气发动机的进气流量需求；机身侧面的美军机徽、垂尾编号等标识均按照实机涂装规范做了分色处理，机身蒙皮的铆接线、检修口盖轮廓都做了细节还原，起落架的减震支柱、机轮轮毂细节、座舱盖的框架结构都按照实机比例精准复刻，尾翼组的垂直安定面与水平尾翼的相对位置、舵面分块都严格参照实机结构，保证模型的结构还原度。设计思路上，建模采用自顶向下的装配设计逻辑，首先确定机身纵向基准轴线，依次定位机头进气道、座舱段、发动机舱、

　　尾喷口的纵向位置，再以机翼安装梁为横向基准，定位左右主机翼、水平尾翼的安装位置，保证整机的质心位置与实机一致；机身截面采用多段渐变的椭圆截面拟合，从机头的圆形进气道截面逐步过渡到座舱段的加宽椭圆截面，再到发动机舱段的等直径圆柱截面，最后收窄到尾喷口的圆形截面，保证机身曲面的光顺性，符合空气动力学设计逻辑；起落架采用前三点式布局，前起落架布置在座舱下方的承力框位置，主起落架布置在机翼根部的承力翼盒处，起落架的收放转轴位置、减震支柱行程都按照实机参数设置，可支持后续做收放机构的运动仿真。外形尺寸与安装边界方面，模型严格按照实机1:1比例建模，整机长度不含空速管约13.2米，翼展约10.2米，机高（地面停机状态，起落架完全伸出）约4.

　　1米，主机翼后掠角35度，展弦比约4.2，机身最大直径约1.8米；安装边界上，地面停机状态下主起落架轮距约3.8米，前起落架与主起落架的纵向轮距约4.5米，机身下部最低点距地面高度约0.7米，两侧机翼下的外挂点距机身中心线距离分别为1.8米、3.2米，外挂副油箱的最大直径约0.6米，长度约4.2米，挂载后距地面最小净空约0.4米，满足地面滑行、停机状态的干涉检查要求；垂尾顶端距地面高度约4.1米，水平尾翼的展长约4.6米，安装位置在垂尾下部，距机身轴线高度约1.6米，舵面偏转角度范围按照实机参数设置，水平尾翼可实现正负15度的偏转，垂直尾翼方向舵可实现左右20度的偏转，副翼可实现上下18度的偏转，襟翼可实现向下35度的放下角度，适配起降、巡航、机动等不同飞行状态的气动需求。建模过程中对易被忽略的细节也做了还原，比如机翼前缘的防冰加热管路预留接口、机身侧面的照相枪安装窗口、尾喷口内部的涡轮叶片轮廓、座舱内部的弹射座椅轮廓、仪表板的大致布局，都做了简化但符合结构逻辑的建模，既保证模型的细节丰富度，又控制了整体面数，可适配实时渲染、3D打印、动画制作等不同使用场景的需求；机身蒙皮的分块按照实机的工艺分离面划分，机头段、座舱段、中段机身、后段机身、机翼、尾翼都为独立装配体，可单独拆分用于结构教学、维修仿真等场景，各部件之间的连接缝、铆钉排布都按照实机的工艺规范还原，保证模型的工程严谨性。
