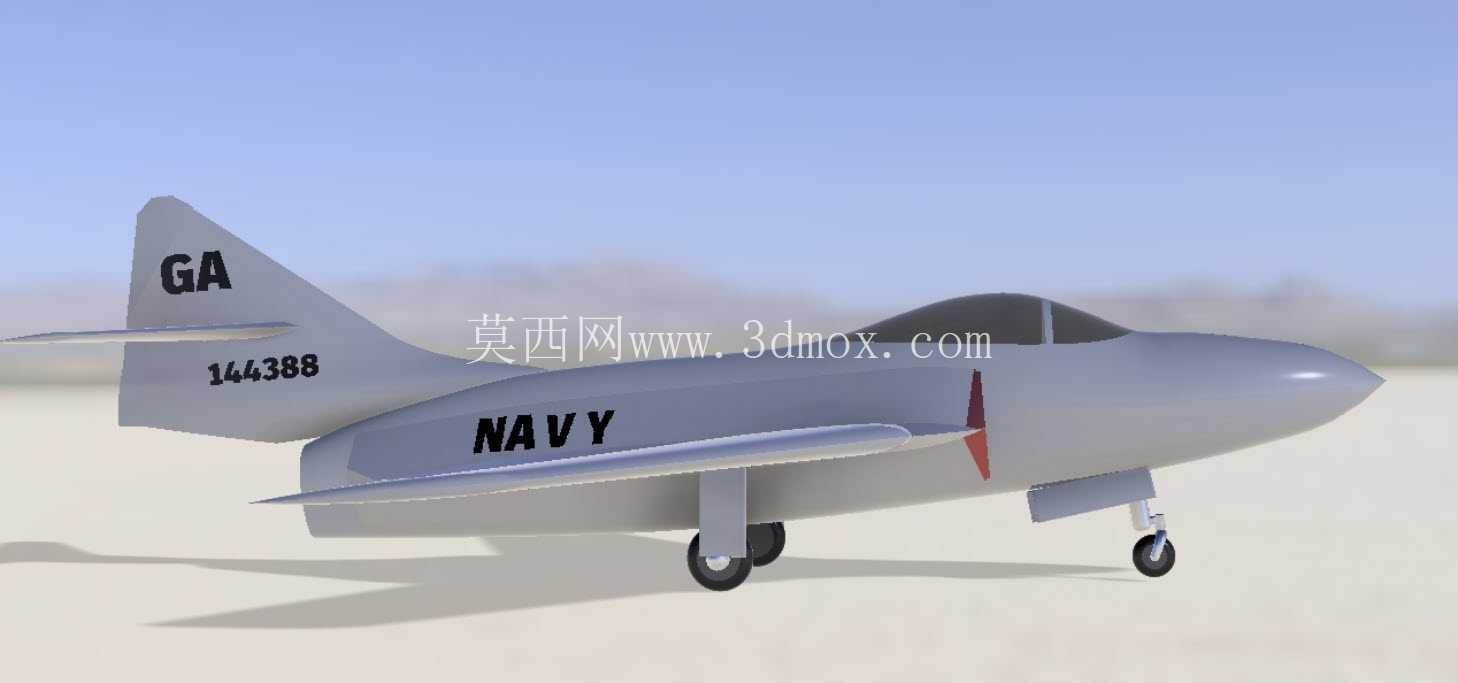

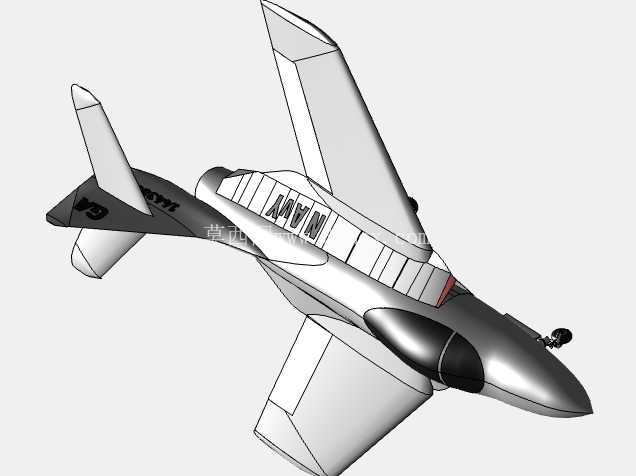

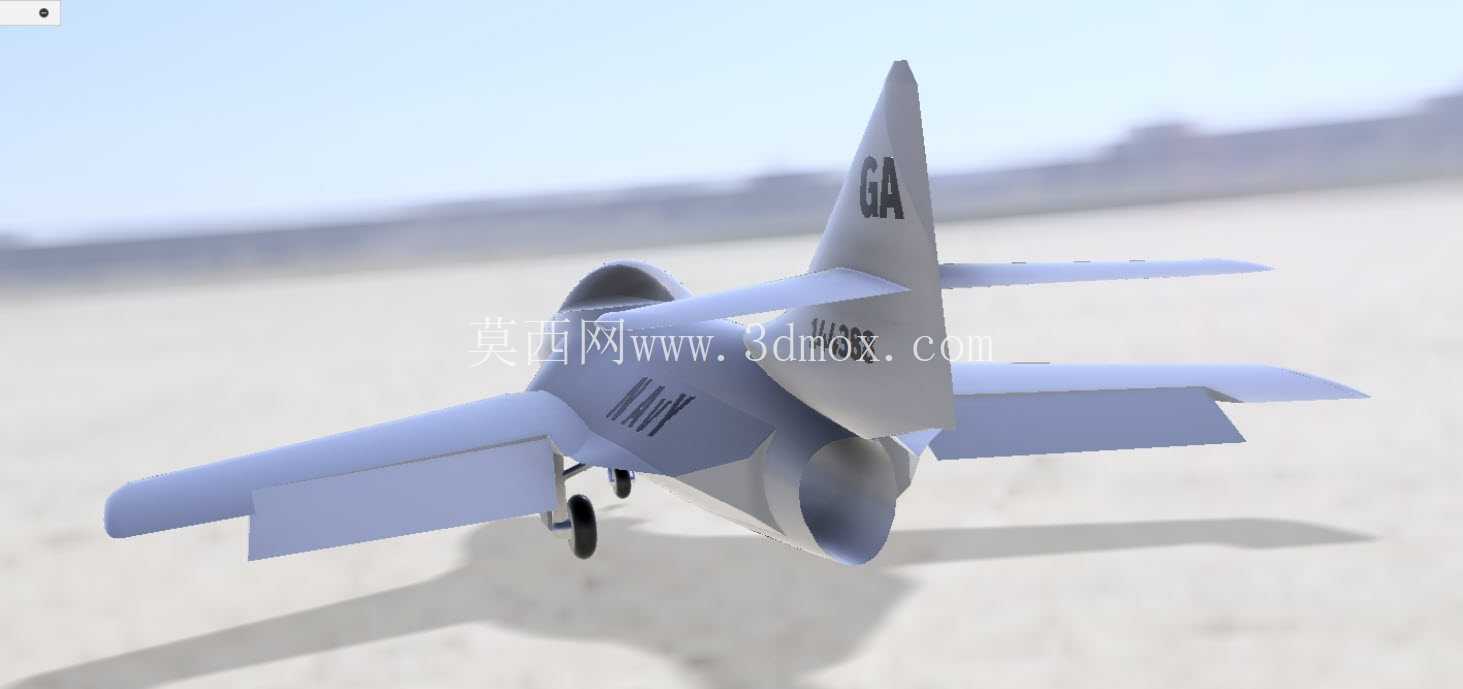

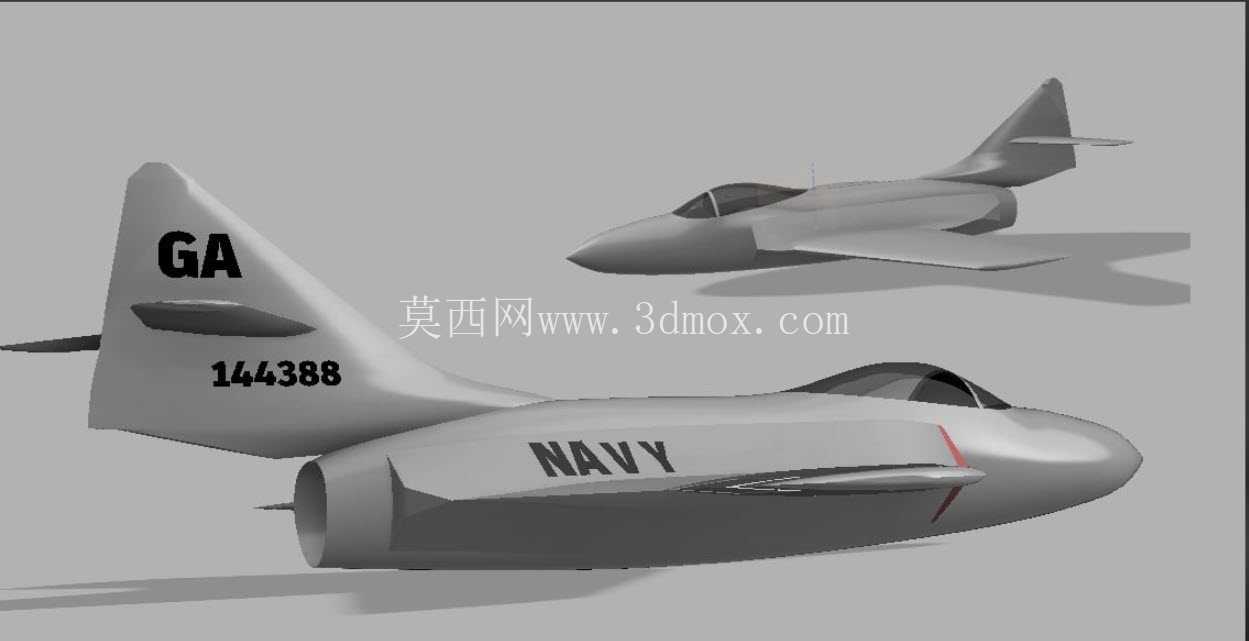

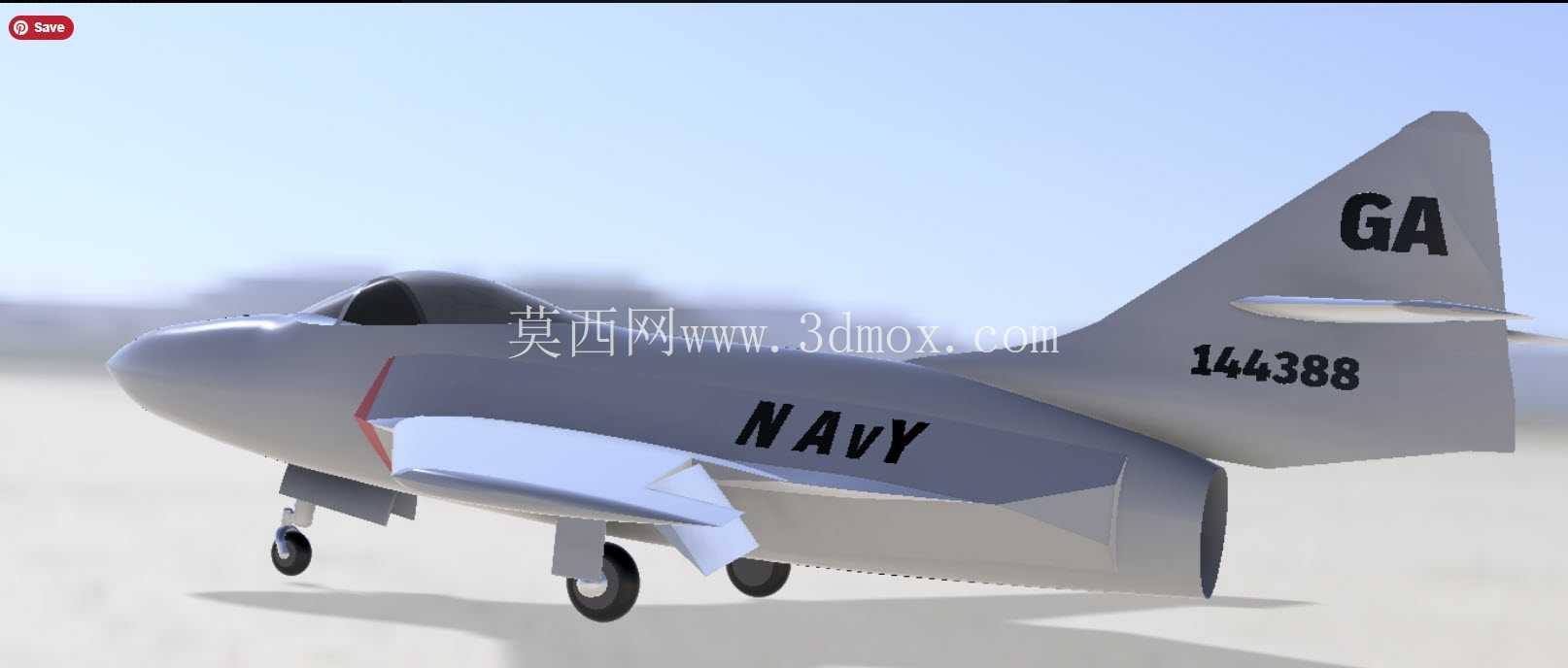

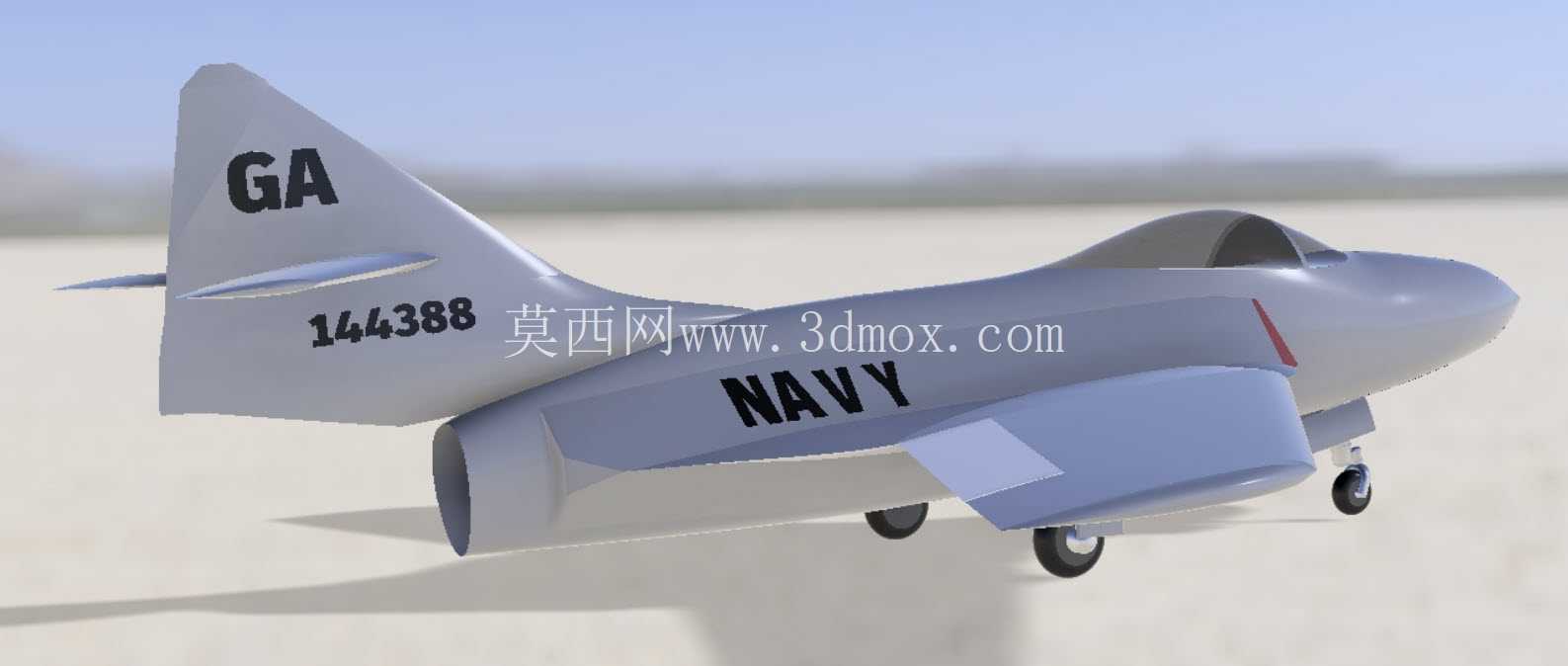

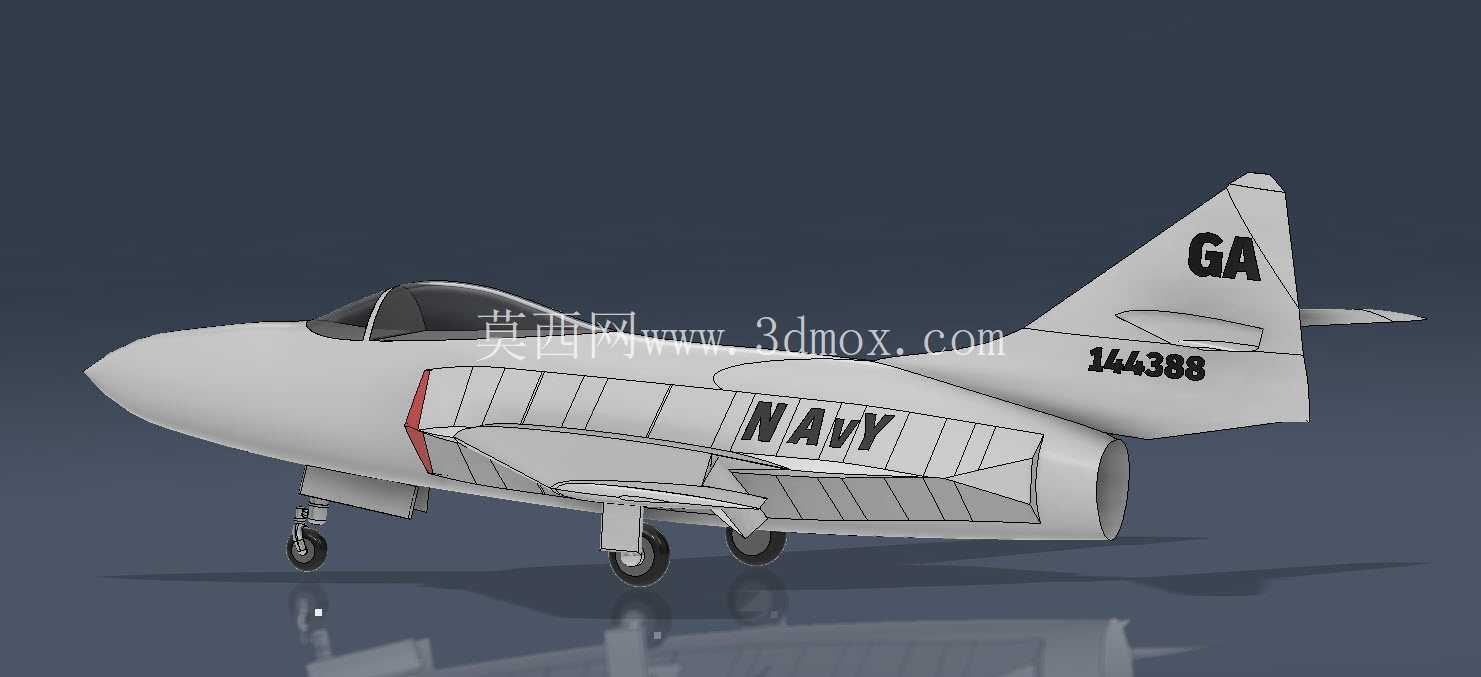

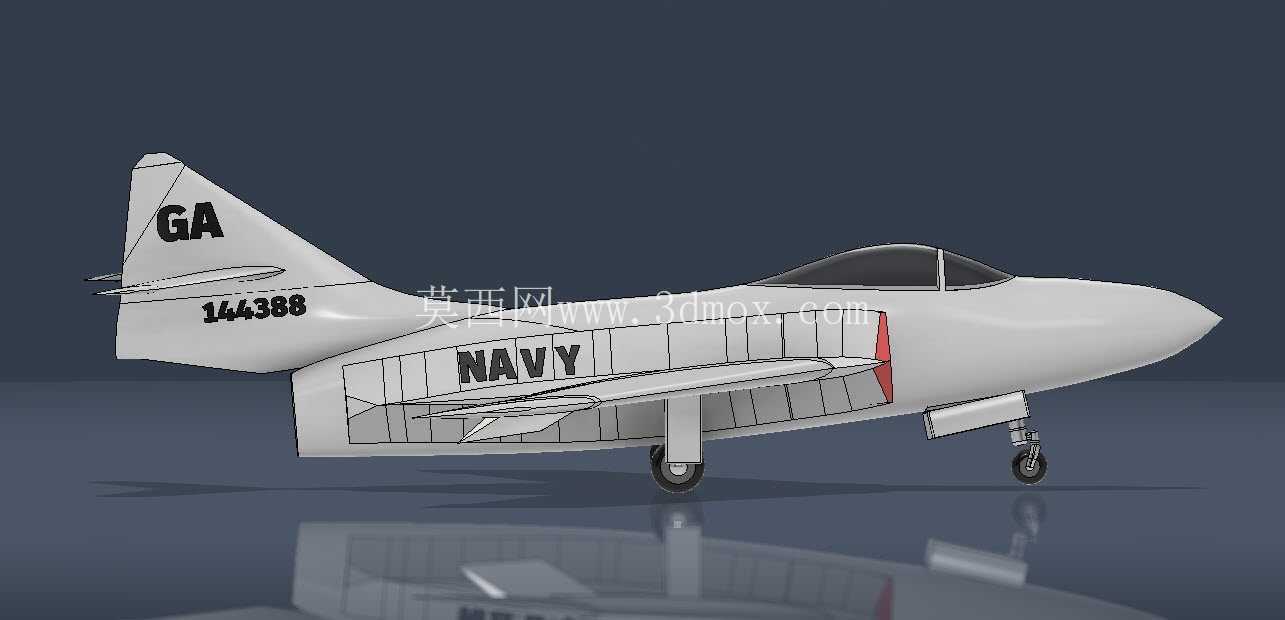

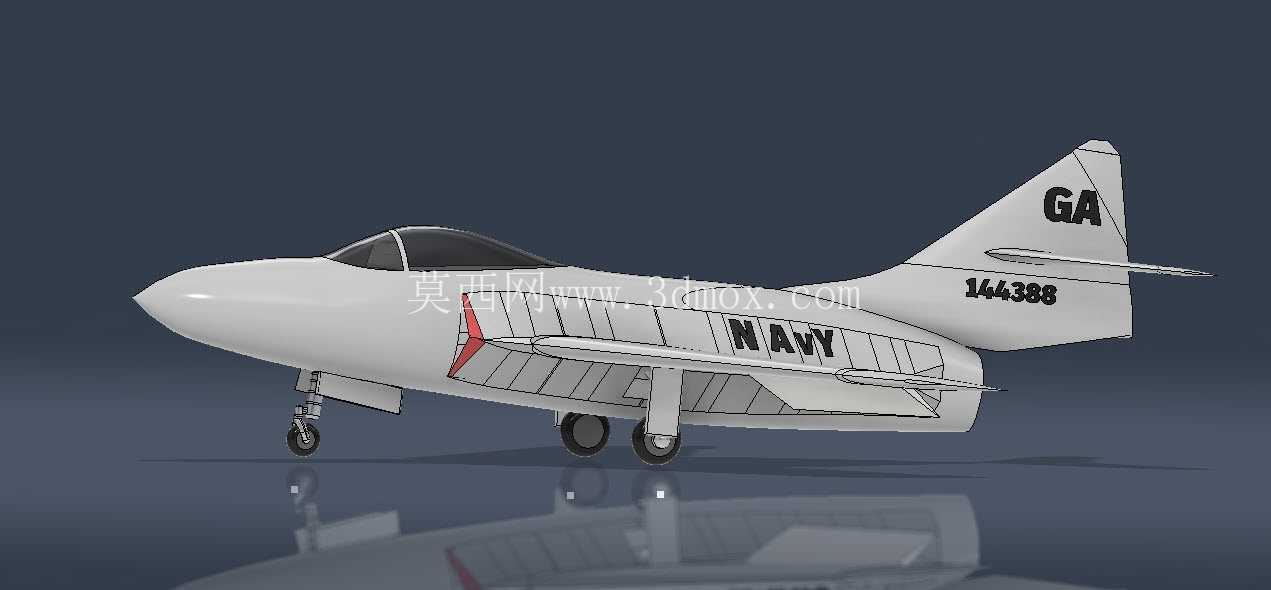

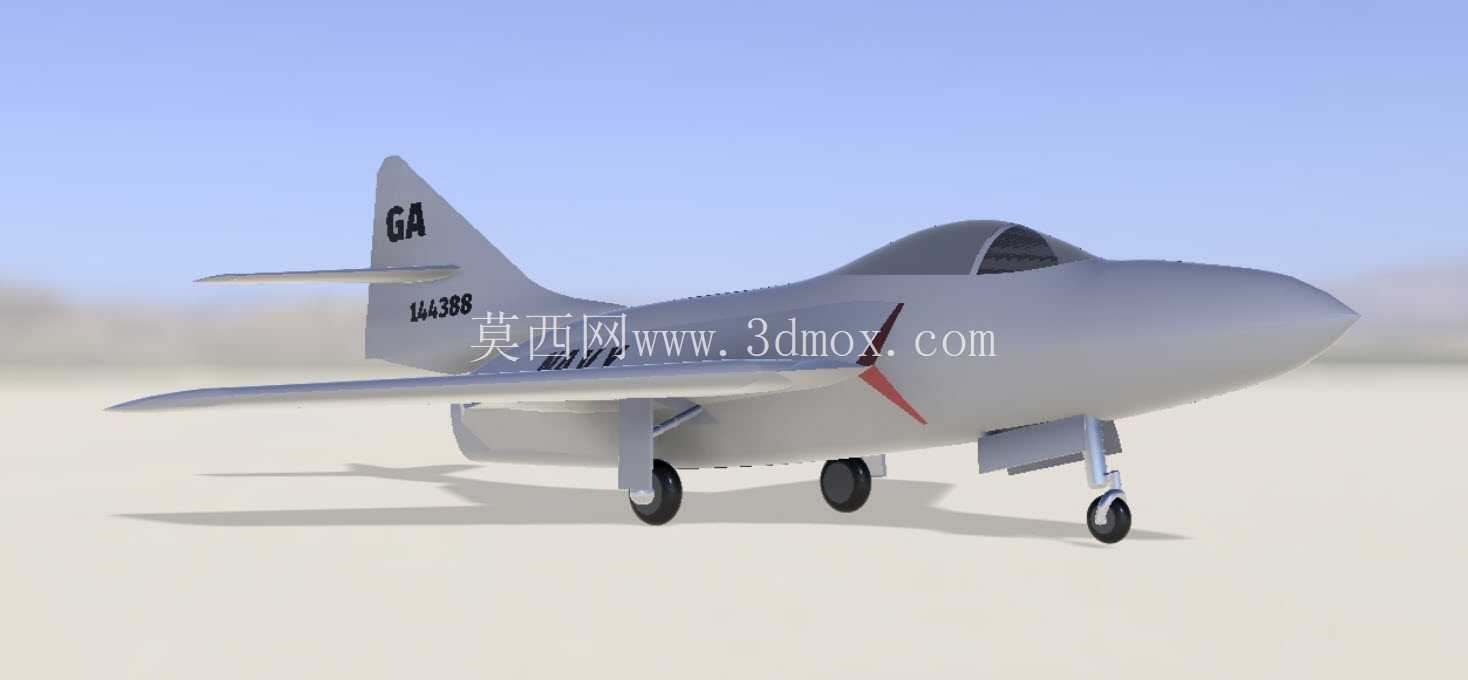

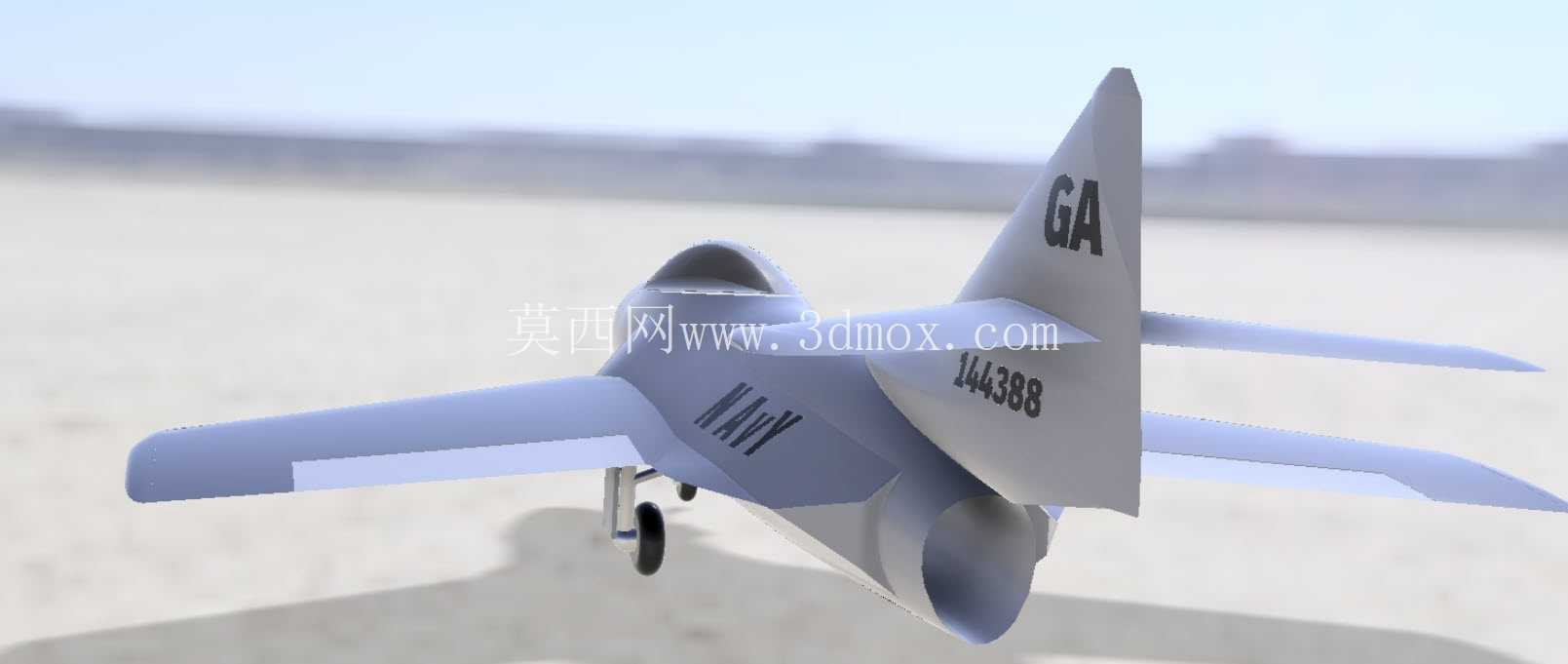

格鲁曼F-9美洲狮舰载喷气战机三维建模

　　这款舰载喷气式战机的三维建模工作，核心围绕航母甲板作业的严苛约束展开，首先要明确的是，作为航母搭载的舰载机，其所有结构设计都必须适配航母的有限作业空间，建模过程中首先要还原的就是机翼折叠结构的运动边界，机翼折叠后整机横向宽度需控制在航母升降机的运载尺寸范围内，避免在机库转运、升降机升降过程中发生结构干涉，这部分建模时需要精准还原折叠铰链的转轴位置、锁止机构的安装点位，以及折叠后机翼与机身、平尾之间的安全间隙，确保折叠状态下不会剐蹭机身蒙皮、尾翼结构以及甲板上的地勤保障设备。从实际作战用途来看，该机型作为早期舰载喷气式战机，主要承担舰队防空、制空权争夺以及对海面目标的近距支援任务，因此建模时需要兼顾气动外形的还原与结构强度的合理性，机身采用半硬壳式结构设计，前部进气道的造型需要匹配早期喷气发动机的进气流量需求，进气道唇口的圆弧半径经过反复校核，既要保证低速着舰时的进气效率，避免发动机喘振，也要降低高速飞行时的进气阻力，适配亚音速跨音速阶段的飞行性能。

　　起落架结构的建模是舰载机设计的重点部分，相较于陆基战机，舰载机起落架需要承受更大的着舰冲击载荷，因此前起落架采用双轮结构，配备弹射牵引杆的安装接口，主起落架的减震支柱行程更长，轮胎胎压也经过针对性匹配，建模时需要还原起落架收放的完整运动路径，确保收放过程中不会与机翼内部的油箱、航电设备舱发生干涉，同时着舰尾钩的安装位置、收放角度也需要精准还原，尾钩收起后需要完全收纳于机身尾部的尾钩舱内，避免飞行过程中产生额外的气动阻力，放下时的最低点高度需要匹配航母阻拦索的布设高度，确保着舰时能够顺利勾住阻拦索。机身尾部的尾翼布局采用低置平尾加单垂尾的设计，垂尾上的标识位置、方向舵的偏转角度范围都按照实机参数还原，平尾的安装角可根据飞行状态进行调整，建模时预留了平尾偏转的运动副，可用于后续飞行动画的模拟演示。机身侧面的海军标识、机号涂装的位置都贴合实机的涂装规范，座舱盖采用水泡型设计，保证飞行员具备良好的前向和侧向视野，座舱内部的弹射座椅、驾驶杆、仪表板的布局都按照早期喷气式战机的座舱结构进行简化还原，既保证外观的写实度，也控制模型的整体面数，适配不同场景的使用需求。

　　机翼部分采用后掠翼设计，后掠角度经过气动优化，能够有效降低跨音速飞行时的激波阻力，机翼前缘的缝翼、后缘的襟翼结构都做了可动设计，在起飞阶段襟翼放下至最大角度，能够提升机翼升力，缩短起飞滑跑距离，适配航母弹射起飞的短距起飞要求，着舰阶段襟翼配合缝翼全开，进一步降低着舰速度，提升低速飞行时的操纵稳定性，降低着舰风险。机身内部的空间划分也在建模时做了逻辑还原，前机身主要布置航电设备舱、前起落架舱、座舱，中部机身布置主油箱、发动机舱、主起落架舱，后机身布置发动机加力燃烧室、尾喷口、尾钩舱，各舱段之间的隔框结构都做了简化示意，能够直观展示机身内部的结构布局。

　　在建模过程中，所有曲面都采用G2连续过渡，保证机身外形的光顺性，避免出现曲面褶皱、棱线错位的问题，蒙皮的分块线、铆钉的排布位置都按照实机的制造工艺进行还原，既提升模型的细节写实度，也能够为后续的仿真分析、3D打印制作提供准确的结构参考。对于航母作业场景而言，该模型可用于航母甲板调度模拟、舰载机起降流程演示、航空科普展陈等场景，模型的尺寸比例严格按照实机参数缩放，整机长度、翼展、机高的比例关系完全匹配实机数据，在进行场景搭建时，能够与航母模型、甲板地勤设备模型完美适配，不会出现比例失调的问题。同时，模型的结构拆分逻辑也考虑了后续的修改需求，机身、机翼、尾翼、起落架、座舱等部件都为独立的可编辑对象，设计人员可根据不同的使用需求，对局部结构进行调整修改，比如更换不同的涂装方案、调整机翼折叠角度、模拟不同飞行状态下的舵面偏转位置等。
