二战德军BV222维京大型水上飞机三维结构

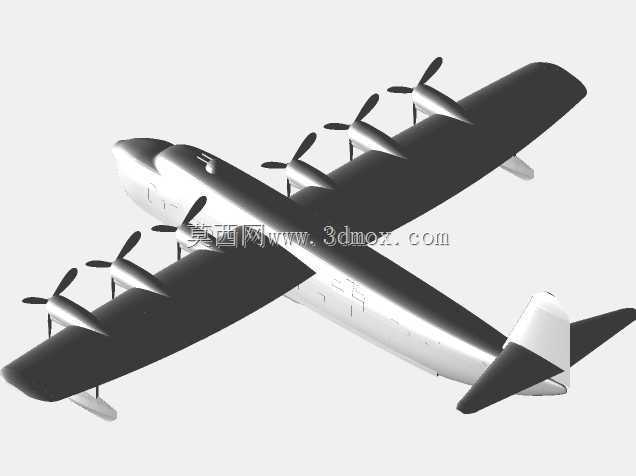

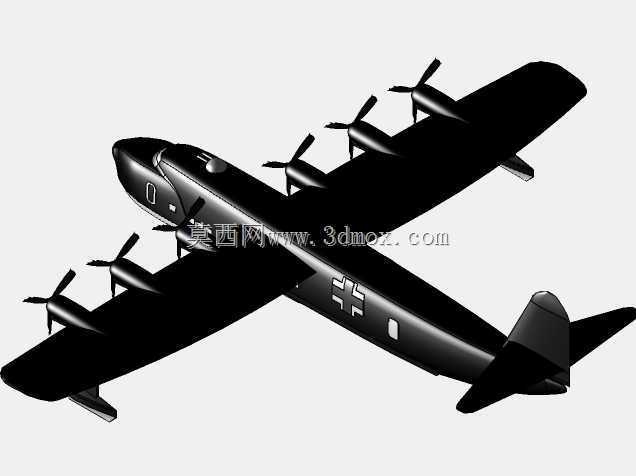

　　该款大型六发水上飞行器的三维结构建模，完整还原了其作为跨域运输载具的全尺寸布局特征，机身采用船型底一体化设计，下部曲面严格按照水上滑行的流体力学要求构建，断阶位置、底部斜升角的参数设置完全匹配实机的水面起降特性，可在浪高不超过1.5米的开阔水域完成滑跑起飞与降落作业，不需要依托陆地机场跑道即可完成部署，这一特性使其在远海岛礁补给、跨洋人员物资运输、海上搜救等场景中具备独特的应用优势。

　　从结构设计逻辑来看，整机采用上单翼布局，六台活塞发动机沿翼展方向均匀布置，发动机支架与机翼主梁的连接位置做了加强结构建模，机翼内部的翼肋、翼梁排布完全按照大展弦比平直翼的受力特征设计，兼顾了低速飞行时的升力系数与长航程飞行的结构强度需求，机翼两端设置的辅助浮筒做了可收放结构的细节还原，飞行状态下浮筒可收至机翼下方贴合翼面，降低飞行过程中的空气阻力，水面停泊状态下浮筒放下，为整机提供横向稳定性，避免侧翻风险。

　　机身主体部分的舱室布局按照运输功能做了分层设计，下部船型壳体为水密结构，设置有多个水密隔舱，即便单个隔舱出现破损进水，也能维持整机的水面漂浮能力，中部主舱室为大容积载货/载客空间，舱门位置、内部地板的承载结构都做了对应建模，可满足重型装备、散装物资的装载需求，机身侧面的舷窗、观察口位置与实机布局完全一致，尾部采用高置单垂尾加水平尾翼的布局，垂尾的翼型、方向舵的偏转角度范围都做了参数化设置，可满足低速大尺寸飞行器的航向操纵需求。

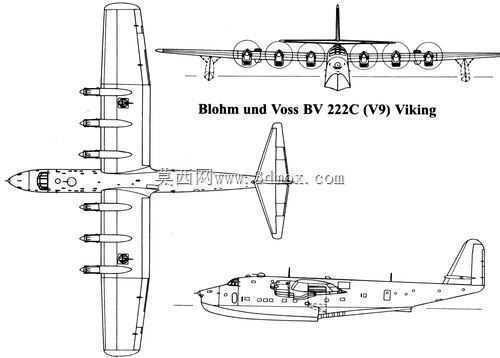

　　在外形尺寸与安装边界的建模处理上，整机翼展、机身长度、机高的比例严格参考实机测绘数据，机身最大宽度、船底吃水深度的参数设置符合大吨位水上飞行器的设计规范，螺旋桨的旋转半径、发动机短舱的离地/离水高度都预留了足够的安全间隙，避免起降过程中螺旋桨触碰水面或异物，机身顶部的天线、航行灯等附属结构也按照实机的安装位置做了还原，所有外部突出物的位置都经过气动干涉校验，不会对飞行操纵面的动作造成干扰。

　　从功能特性的还原角度，该模型完整呈现了这款水上飞机兼顾航空飞行与水面航行的双重属性，船型底的滑行面设计经过曲面光顺处理，可有效降低水面滑行时的阻力与喷溅，减少水流对机身下部结构、发动机短舱的冲击，机身表面的蒙皮接缝、口盖位置都做了细节刻画，起落架结构因为是纯水上起降版本未做陆基起落架的冗余设计，进一步减轻了机身结构重量，提升了有效载荷能力。

　　针对三维建模从业者的参考价值而言，该模型的曲面构建逻辑可复用于大型水陆两栖飞行器的外形设计流程，船型机身与机翼的融合过渡处理、大尺寸翼面的结构加强方式、水密舱室的布局思路，都能为同类产品的结构设计提供直接的参考依据，尤其是水上起降部分的曲面参数设置，可直接导入流体仿真软件开展水面滑行阻力、喷溅特性的仿真验证，缩短同类产品的研发迭代周期。在实际工程应用中，这类大吨位水上飞机可在没有完备机场设施的远海区域执行运输任务，不需要修建长距离跑道，仅需要开阔平静的水域即可完成起降，对于远海岛礁的物资补给、海上应急救援、远洋科考保障等场景都有极强的适配性，其大容积货舱可装载大型设备、救援物资，甚至可改装为海上巡逻、反潜作业的空中平台，拓展任务适用范围。模型中对机身受力结构的还原，也能帮助结构设计人员理解大尺寸水上飞行器的载荷传递路径，机翼的升力通过翼梁传递到机身连接框，水面滑行时的冲击力通过船底结构传递到机身主承力框，两种不同工况下的载荷传递路径都在模型结构中做了对应体现，可直接用于有限元分析的前处理环节，减少建模重复工作量。
