50mm行程不锈钢液压销安装结构模型

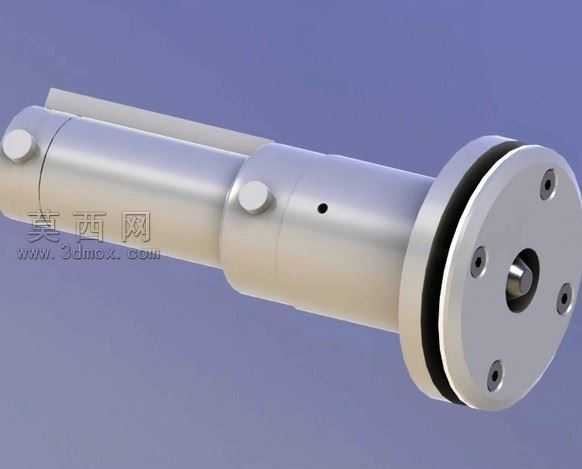

本模型为适配10毫米厚度金属板安装的不锈钢液压销三维建模作品，整体采用SolidWorks完成参数化建模，建模过程中严格遵循机械加工的公差配合要求，对销体的每一处结构尺寸进行精准约束，确保各部件装配关系符合实际液压元件的设计规范。模型渲染阶段采用金属不锈钢材质，对销体圆柱面做了亚光金属质感处理，还原不锈钢构件经过精密机加工后的细腻金属光泽，端面法兰部分的安装孔、定位销孔均按照实际安装需求做了沉孔、倒角的细节刻画，避免建模过程中出现尖锐直角不符合加工工艺的问题。结构设计上，该液压销设置50毫米的工作冲程，整体为同轴回转体结构，主体分为缸体段、定位凸台段、安装法兰段三个核心部分，缸体外壁设置的圆形定位凸点用于安装时的周向防转，法兰端面上均匀分布的多个安装孔用于将液压销整体固定在金属板板面上，端面中心的伸出端为钢针工作端，液压驱动下可完成精准的伸缩定位动作。设计思路围绕薄板安装场景的使用需求展开，将安装法兰设置在销体一端，可直接贴合在10毫米厚金属板的板面完成固定，无需额外设计复杂的安装转接结构，缸体部分可穿过板材预设的安装孔，大幅缩减安装占用的空间，同时不锈钢材质的选用适配液压工况下的防锈、耐磨需求，缸体上开设的细小通气孔用于平衡缸体内外气压，保证伸缩动作的顺畅性，各段轴肩的位置设计既满足结构强度要求，也符合密封圈、限位结构的安装空间需求，整体建模过程中对所有配合面做了公差预留，可直接导出工程图用于实际生产加工参考，渲染输出的效果图清晰展现了液压销的外观结构与安装形态，直观呈现各部分的比例关系与结构特征。
