燃气轮机发动机剖视结构三维数模

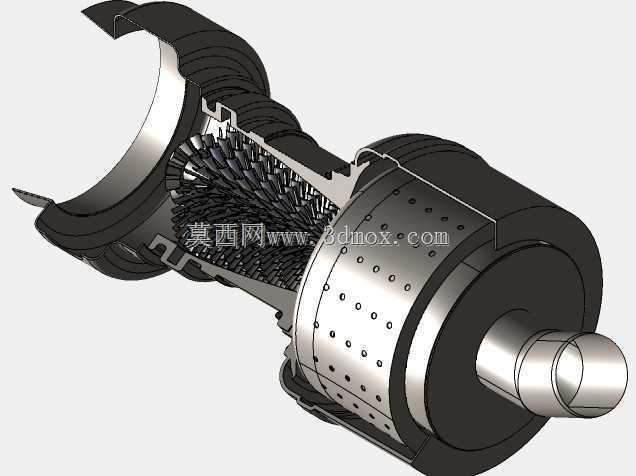

　　这套剖视结构的燃气轮机数模，完整还原了轴流式燃气轮机的核心流道与部件装配关系，从进气端的扩压段、压气机级组、环形燃烧室到透平段、排气扩压段的层级关系清晰可辨，可直接用于动力类课程的结构演示、新员工入职的设备认知培训，也能作为小型燃气轮机改型设计的基准参考框架。从实际工程应用场景来看，这类小尺寸轴流燃气轮机常作为分布式能源站的核心动力源，搭配余热锅炉可实现冷热电三联供，也可作为小型船舶的主动力、应急发电站的备用动力，部分改型还能用于无人机的长航时动力输出，其核心优势是功率密度远高于同功率等级的活塞式内燃机，连续运行时长可达数万小时，运动部件少带来的维护间隔更长。数模采用半剖展示形式，将压气机段的多级轴流叶片排布、

　　轮盘与主轴的过盈配合结构、燃烧室的双层壁冷却孔布局、透平段的导向叶片与动叶装配关系、轴承座的支撑定位结构全部外露，不需要额外做隐藏操作就能看清内部的气流走向与部件连接逻辑。设计层面完全遵循燃气轮机的常规气动布局逻辑，压气机段采用逐级缩径的流道设计，匹配空气压缩过程中的密度变化，每级叶片的安装角、叶型扭转角度都符合轴流压气机的气动设计规律，避免了建模过程中常见的叶型错位、流道突变问题；燃烧室段采用环形腔室结构，外壁面密布的小孔是用于火焰筒壁面冷却的气膜孔，数模中还原了小孔的排布规律与倾斜角度，能直观看到冷却气流从压气机出口进入燃烧室夹层后，通过小孔形成气膜隔绝高温燃气的结构逻辑；透平段的流道采用逐级扩径设计，

　　匹配燃气膨胀做功过程中的体积变化，动叶与轮盘的枞树型榫头连接结构也做了还原，能清晰看到叶片的定位方式与锁紧结构。从安装边界来看，数模还原了整机的支撑脚布局、主轴输出端的轴径尺寸与连接法兰结构，进气端的连接法兰尺寸、排气端的扩压段出口尺寸都符合常规小型燃气轮机的接口规范，在做配套系统设计时，可以直接提取这些接口尺寸做进气过滤装置、排气烟道、负载连接端的匹配设计，不需要额外测绘实物。主轴的支撑采用两点支撑结构，前轴承位于压气机进气端，后轴承位于透平排气端，数模中还原了轴承座的定位台阶、润滑油路的预留通道位置，能为润滑系统的管路布置提供参考。在做结构强度校核时，可以直接提取数模中的叶片壁厚、轮盘厚度、燃烧室壁面厚度等参数，

　　划分网格后做离心载荷、热载荷下的应力分析，也能基于这个数模做流道抽取，开展全流道的气动仿真，验证压气机压比、燃烧室出口温度场、透平做功效率等核心参数是否符合设计预期。对于刚接触透平机械设计的从业者来说，这个剖视模型能快速建立燃气轮机的整体结构认知，理清空气从进入到燃烧做功排出的全流程路径，理解每个部件在热力循环中承担的作用，避免出现结构设计与气动需求脱节的问题；对于有经验的设计人员，这个模型可以作为结构模板，根据具体的功率需求、转速要求调整各级叶片的数量、叶型参数、燃烧室尺寸，快速衍生出适配不同场景的改型设计，减少从零开始建模的重复工作量。需要注意的是，模型中密封结构、冷却管路的外接接口做了适当简化，在做详细工程设计时，需要根据实际的密封形式、管路布局补充对应的细节结构，匹配实际的加工工艺要求。
