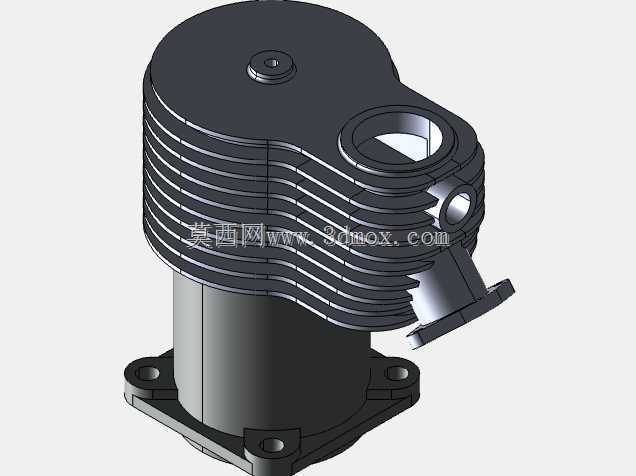

安扎尼三缸风扇发动机1比4比例复刻结构

　　在早期轻型航空动力的选型场景中，这类星型布局的三缸风扇发动机曾是超轻型载人飞行器、早期航模试验平台的核心动力单元，区别于直列、V型缸体布局，三缸呈120度夹角环绕曲轴中心排布的结构，能在极小的径向尺寸内实现排量与功率密度的平衡，同时省去了复杂的分动平衡轴设计，曲轴自身的配重块即可抵消大部分一阶往复惯性力，大幅降低整机的零件数量与维护难度。从实际用途来看，这类小排量星型三缸发动机除了适配早期低速轻型飞机的动力需求，其缩比模型也常被用于航空动力科普展示、内燃机结构教学演示，以及复古航模的动力改装参考，能直观展现早期航空内燃机的配气、散热、曲柄连杆机构的协同运作逻辑。

　　从功能特性上拆解，该结构采用风冷散热设计，缸体外壁的密集散热鳍片直接与流经的空气接触，配合前端随曲轴同步转动的风扇导风罩，能在飞行器高速行进时形成定向气流，带走三个缸体做功产生的热量，无需额外设置水冷管路、散热水箱与循环水泵，进一步压缩了整机重量，适配早期航空动力对自重的严苛要求。三个缸体的做功行程间隔240度曲轴转角，相比单缸、双缸动力，动力输出的平顺性有明显提升，曲轴输出端的扭矩波动更小，能直接连接螺旋桨驱动负载，无需加装大尺寸飞轮来稳定转速，适配航空场景下的轻量化需求。进气管路采用环形环绕布局，从共用的进气腔体分别引出支管接入每个缸体的进气口，能保证三个缸体的进气阻力一致，避免各缸空燃比偏差导致的做功不均，排气则采用独立短管直接排出，减少排气背压对动力输出的损耗。

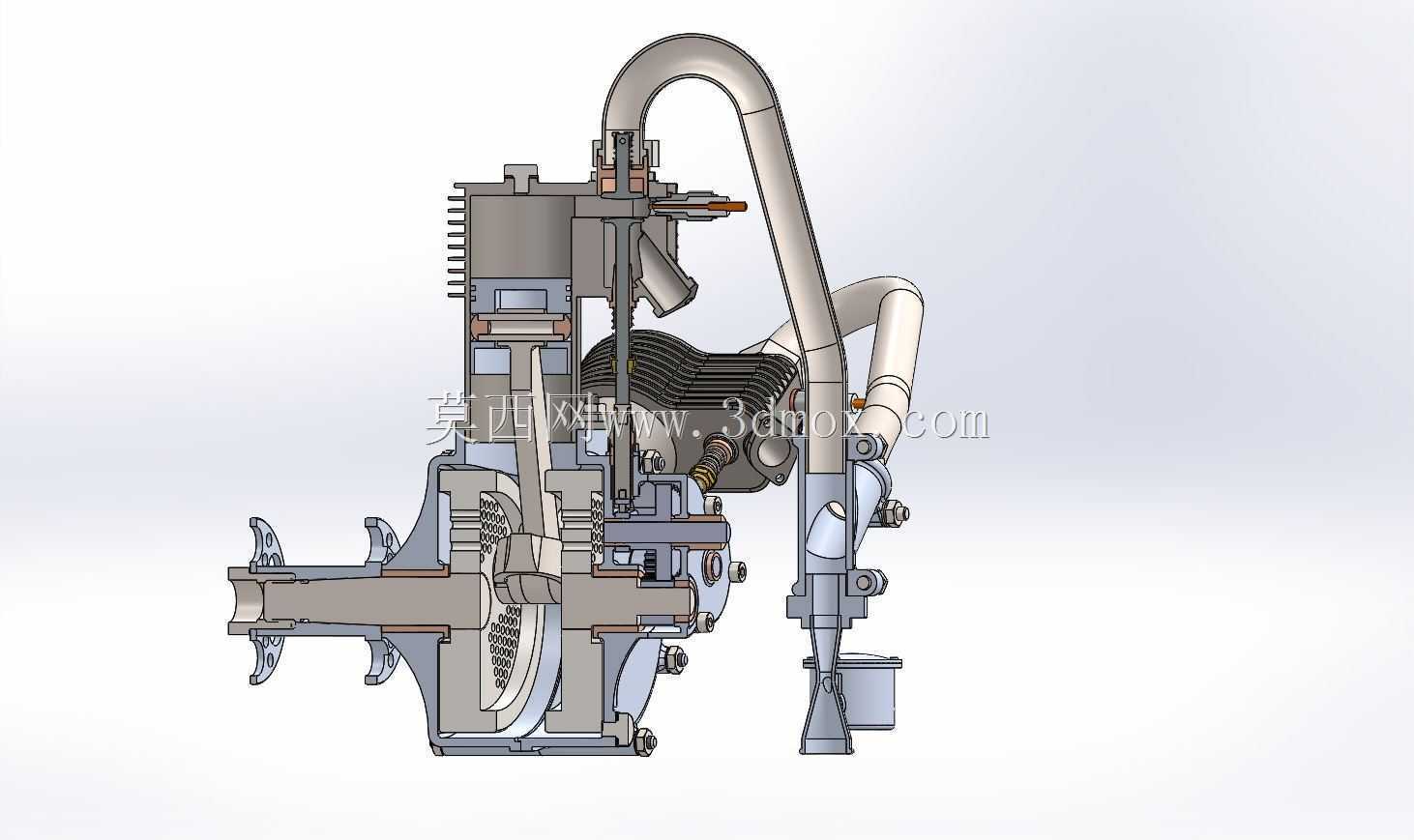

　　设计思路上，该缩比结构完全参照真实原型的装配逻辑搭建，所有部件的装配边界均遵循实际工程的公差配合要求：曲轴与缸体主轴承座的配合采用基孔制过渡配合，保证转动顺滑无旷量的同时，能承受做功行程的冲击载荷；连杆大头与曲轴曲柄销的配合预留了合适的间隙，适配运转过程中的热膨胀量，避免高温工况下出现抱轴故障；活塞与缸套的配合间隙参考风冷内燃机的设计标准，兼顾密封性能与运动顺滑度，活塞环槽的位置与尺寸完全匹配真实活塞环的安装要求，能在模型演示时完整展现活塞环的密封、刮油作用。缸盖的散热鳍片采用等间距排布，鳍片厚度与高度的比例经过优化，在保证散热面积足够的前提下，避免鳍片过薄导致的结构强度不足，同时控制整体重量不会超出设计阈值。

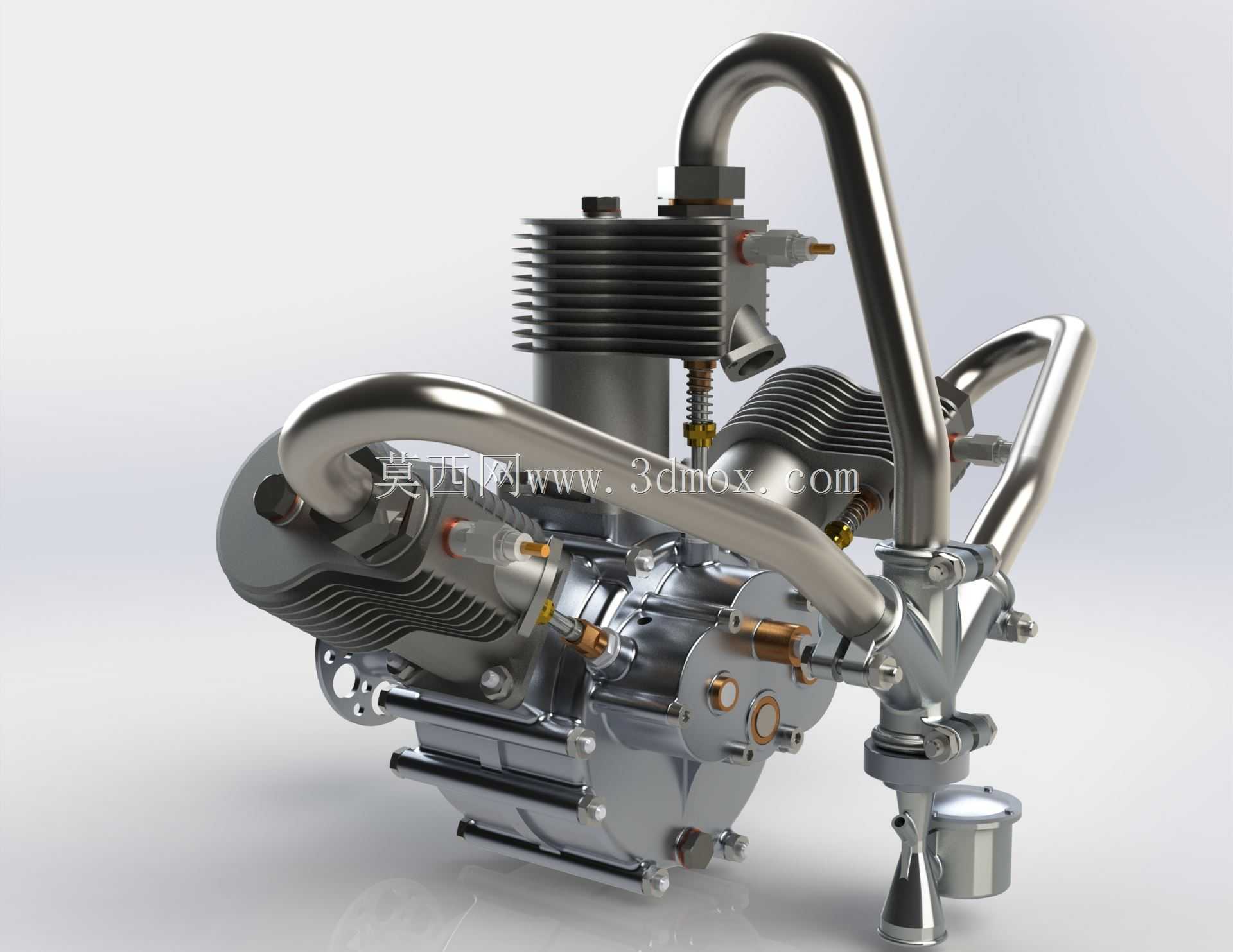

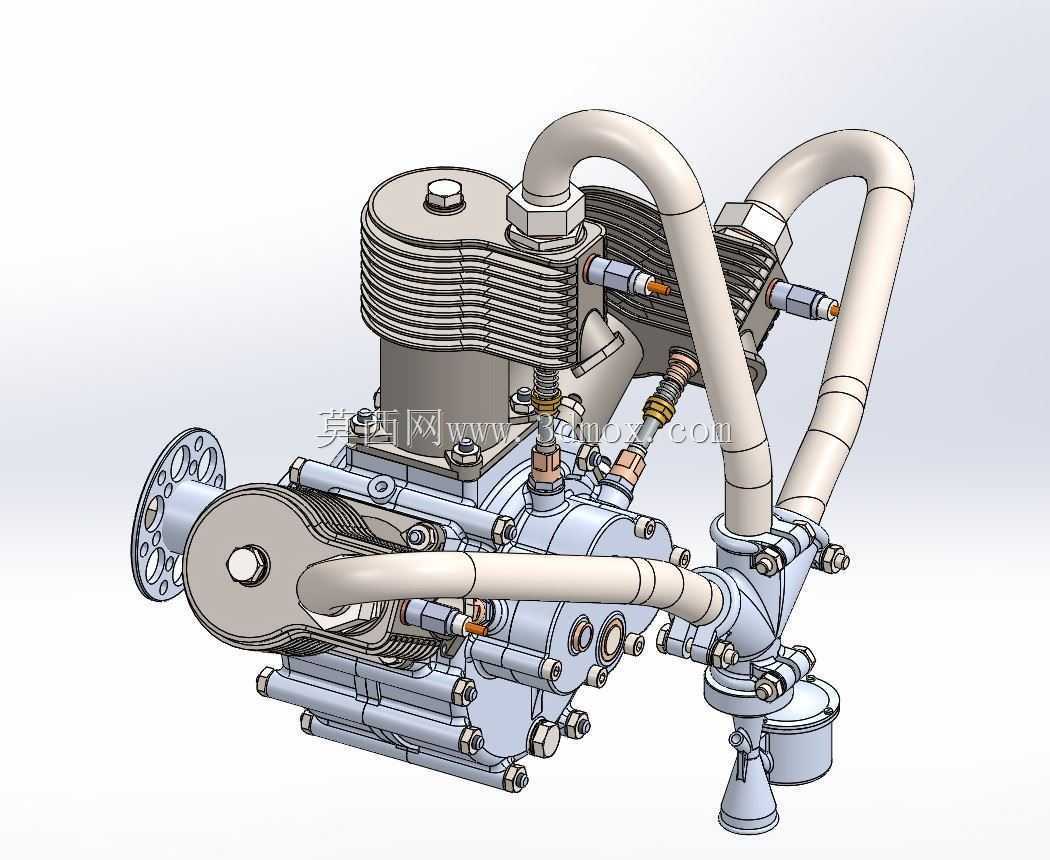

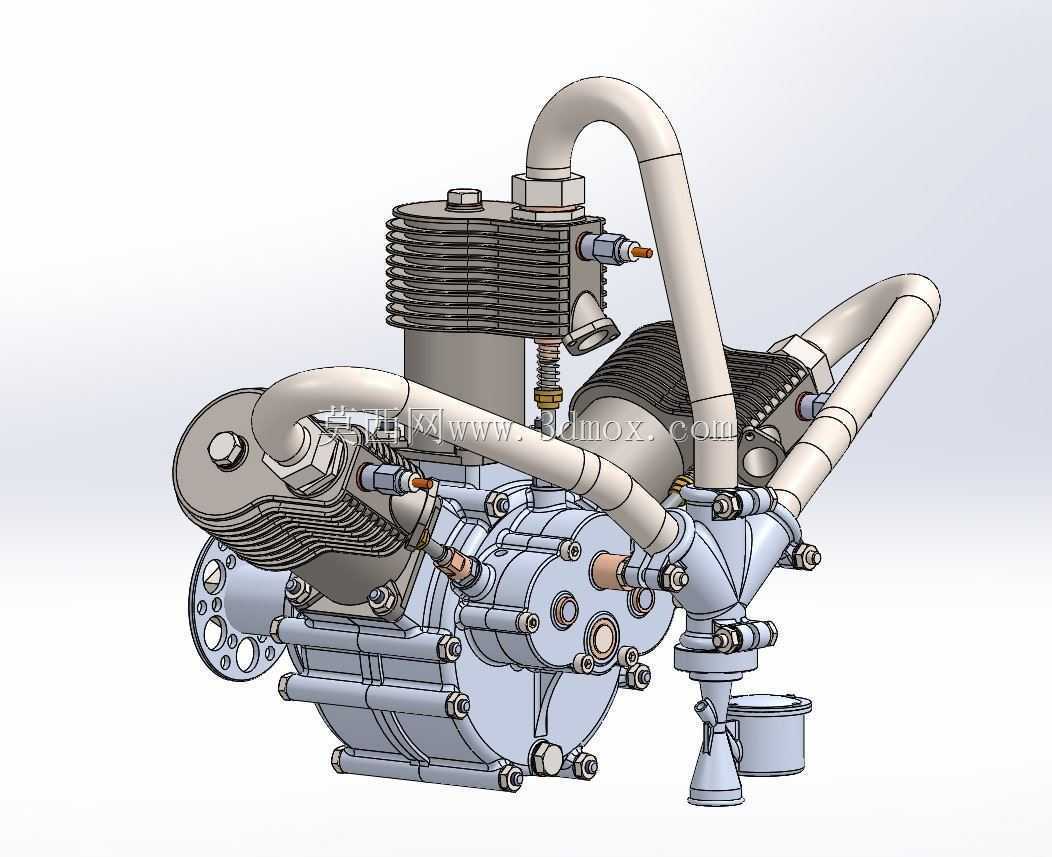

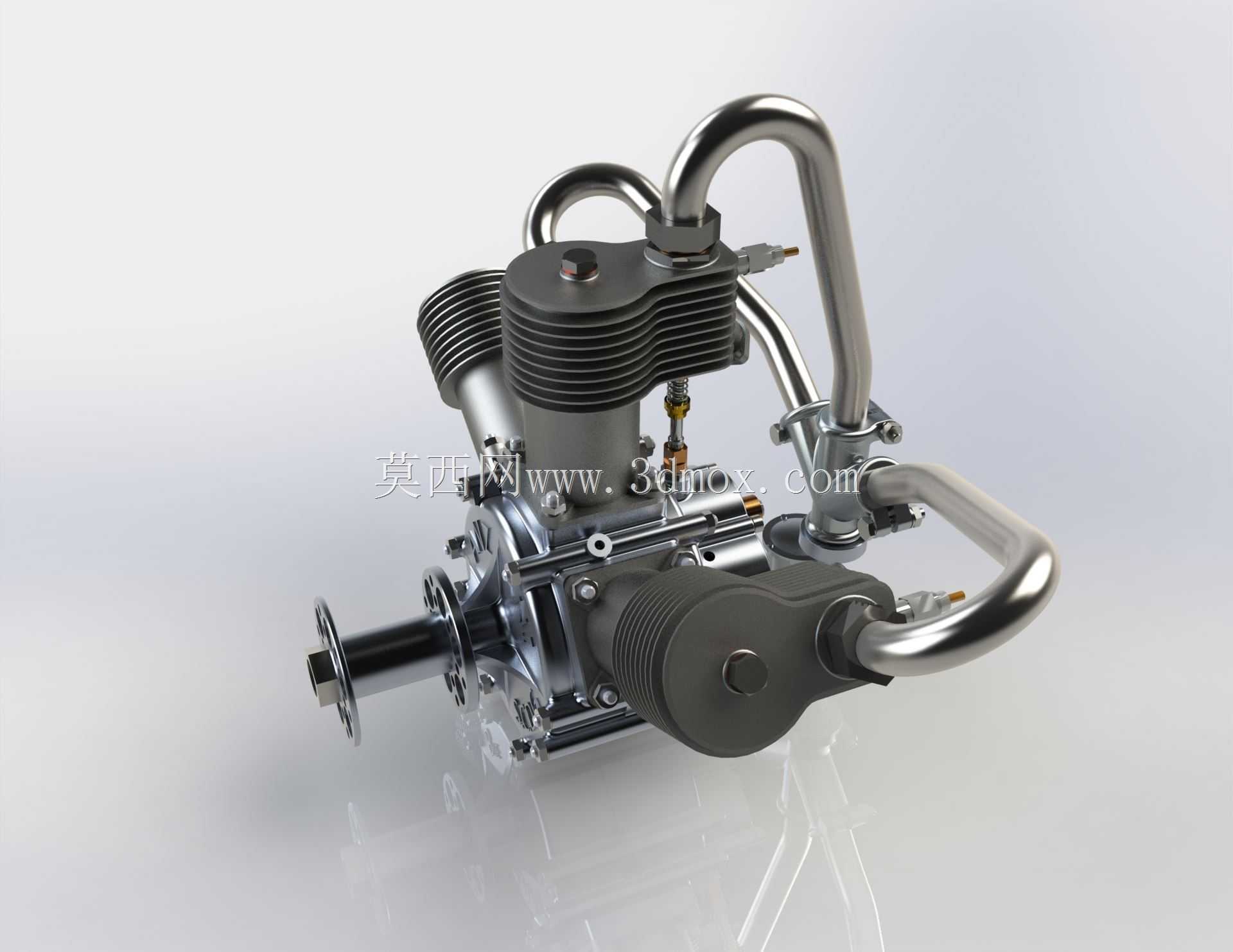

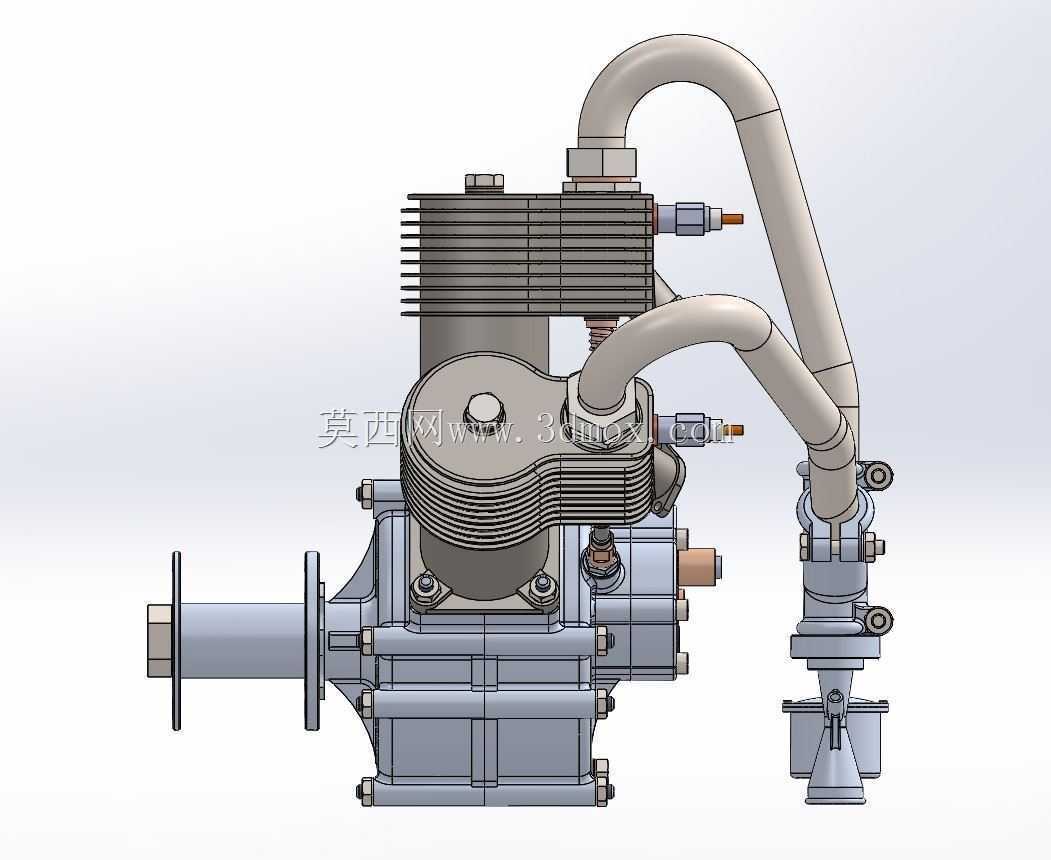

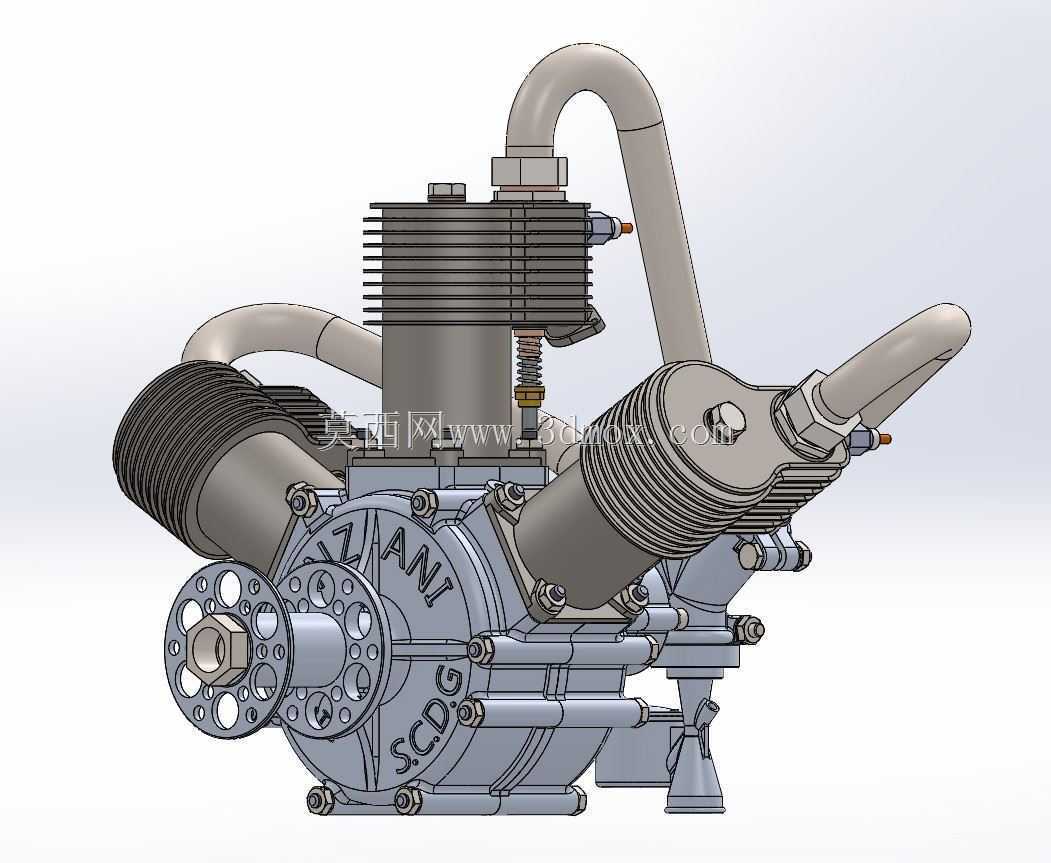

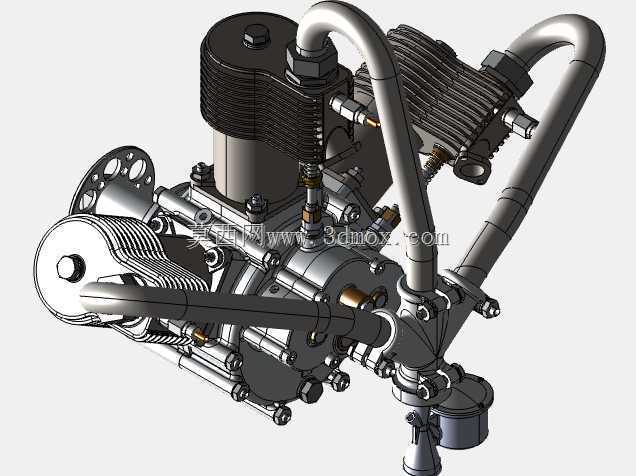

　　外形尺寸与安装边界方面，该1/4比例结构的径向最大尺寸为三个缸体外侧散热鳍片围成的圆周直径，轴向尺寸从曲轴输出端端面到风扇导风罩后端端面的距离控制在紧凑范围内，安装脚位围绕曲轴中心呈三角形排布，三个安装点的位置与真实发动机的机架安装孔位完全对应，可直接适配同比例的复古飞机模型机架安装，无需额外设计转接支架。曲轴输出端采用标准的轴径与键槽结构，可直接连接同比例的螺旋桨或者负载测试台，输出端的轴向定位采用卡簧与轴肩配合的结构，能承受螺旋桨转动产生的轴向拉力，避免运转过程中曲轴出现轴向窜动。所有管路的走向均避开了运动部件的运动包络，进气管路与缸体的连接位置预留了足够的安装操作空间，扳手可直接伸入拧紧管接头螺母，不会与周边的散热鳍片、缸体固定螺栓产生干涉。从结构细节来看，每个缸体的火花塞安装位置、气门推杆的排布路径、油管的固定卡脚位置都完全还原真实发动机的设计，甚至缸体固定螺栓的长度、螺母的规格都按照比例缩放，装配完成后可通过手动转动曲轴，直观观察三个活塞的往复运动、气门的开闭动作、风扇的同步转动过程，完整复现原型发动机的运作逻辑，对于研究早期航空内燃机的结构演进、开展机械结构教学都有实际的参考价值，也能为小型风冷内燃机的轻量化设计提供布局思路上的参考。
