折叠式四旋翼航拍无人机结构设计

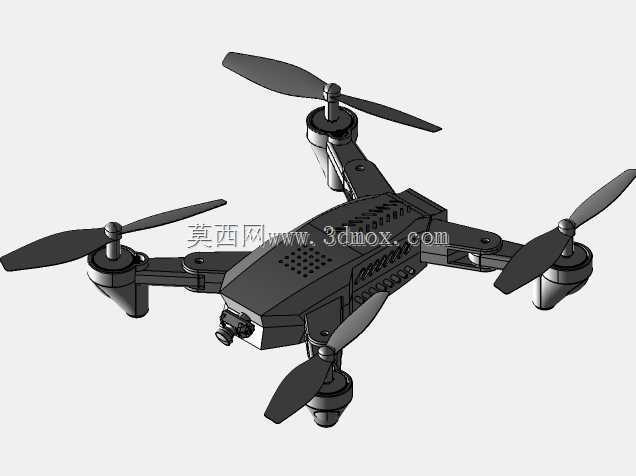

　　该结构围绕小型四旋翼航拍平台展开，机身采用中心承载盒体与四根可折叠机臂组合的布局，重点处理飞行载荷、收纳尺寸、旋翼干涉和机载设备安装之间的关系。中心壳体上表面布置散热孔与加强筋，内部可容纳飞控板、电池、电调、图传模块及减震安装空间；前端预留摄像云台或镜头模块的安装位置，使视线避开前侧螺旋桨旋转区域。机臂与机身通过铰链连接，展开后由限位面和锁止结构保持刚性，运输时可向机身侧方收拢，明显降低外包装和携带占用空间。

　　从使用场景看，这类结构适用于低空航拍、场地巡检、教学演示、轻型载荷验证和小型无人机方案开发。实际飞行中，四个旋翼分别位于机臂末端，电机座承担推力、扭转和着陆冲击，机臂不仅要满足抗弯刚度，还要控制重量，避免过长悬臂导致振动放大。模型中桨叶、电机筒、铰链、机身壳体和底部支撑件均有明确装配关系，适合用于检查旋翼直径、机臂展开角、重心范围及折叠后的轮廓边界。

　　设计思路上，中心机身采用近似流线型盒段，前部收窄以容纳摄像组件，后部和上部保留电子设备散热通道。壳体侧面的凹凸特征并非单纯造型，可作为筋位、卡扣和螺钉柱的外部对应结构；上盖密集小孔有利于电池与电调散热，同时在薄壁件上提高局部刚度。四根机臂呈放射状布置，相邻旋翼旋转平面保持足够间距，折叠后桨叶仍需按实际包装空间评估是否拆卸或转向固定。末端电机安装筒与机臂一体过渡，根部设置加宽连接区，以分散推力产生的弯矩。

　　外形边界方面，展开状态的最大轮廓由四片螺旋桨旋转直径决定，机臂长度需结合桨距、电机外径和机身宽度校核；折叠状态的边界则主要由机身厚度、电机筒高度和桨叶摆放方向决定。底部支撑结构应使电池仓和摄像模块在着陆时不直接接触地面，起落支点的横向间距需要兼顾侧向着地稳定性。若后续进入详细设计，可在铰链处补充销轴、扭簧或卡扣件，在电机座内加入电机固定孔位，在机身内部增加电池导轨、飞控安装柱和线束压板，并通过静力校核确认机臂根部、螺钉柱和起落支撑处的壁厚。
