航空发动机多级轴流压气机叶轮结构

　　这套转子部件面向航空燃气涡轮动力装置的压缩段设计，核心承担进气增压职能，是决定整机热效率与推力量级的关键单元。从外场维护到台架试车，多级叶轮的几何合理性直接影响喘振裕度、级间匹配和整机寿命，因此建模时不能只把叶片当成阵列特征处理，而要把气动流道、轮盘强度和装配关系一起纳入考量。

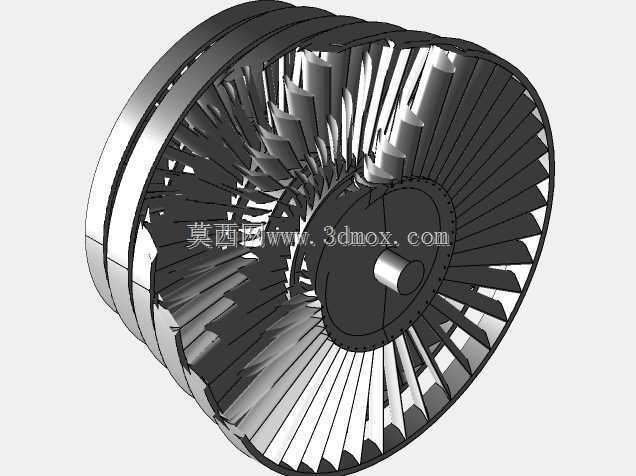

　　结构上采用多级轴流布置，叶片沿轮盘周向均匀分布，相邻级之间通过叶尖间隙、机匣内壁和轮毂型面形成连续收敛流道。空气从大直径入口进入后，逐级被旋转叶片做功，静压和总温沿轴向升高，再导入燃烧室参与燃油混合燃烧。模型中可以看到叶片前缘较薄、后缘略带扭转，叶身并非简单平板，而是沿叶高存在弯掠和安装角变化；这种造型服务于不同半径处的线速度差异，目的是让叶根到叶尖的气流折转尽量协调，减少局部分离。

　　轮盘部分采用厚壁盘体与中心轴孔结合的形式，外缘布置叶片安装槽或榫接区域，盘腔轮廓在满足刚度的同时控制质量。高速旋转时，轮缘承受叶片离心载荷，盘心则受轴系连接和扭矩传递约束，因此圆角过渡、壁厚渐变和孔边加强都不能省略。中心圆柱段对应转轴配合边界，设计时需要预留轴承、锁紧螺母和封严件的安装空间；若用于教学或方案验证，该段也可作为与涡轮盘、传动轴装配的基准。

　　从安装边界看，转子外径受发动机机匣内径限制，叶尖与机匣之间必须保留均匀径向间隙。间隙过大，级效率下降并可能引起回流；间隙过小，热膨胀、振动和机动飞行变形又可能导致碰磨。轴向长度则取决于级数、级间距和轴承跨距，多级串联时还要保证前后流道平滑衔接，避免台阶造成突扩损失。模型外轮廓适合放入短舱或试车台架中进行干涉检查，入口导风段、后级篦齿封严和外部管路虽未完全展开，但转子本体已提供主要包络。

　　实际应用中，这类结构常见于小型涡喷、涡扇发动机原理样机，也可作为燃气轮机压缩级、辅助动力单元和涡轮机械教学平台的参考对象。飞行器起飞阶段，转子在高转速下吸入大流量空气；巡航阶段，则要求各级在较宽流量范围内保持稳定工作。叶片数量、稠度和叶高逐级变化，正是为了适应空气密度升高后流道面积逐步收缩的规律。若后级仍沿用前级叶高，流通能力会失衡，容易引发喘振或效率塌陷。

　　建模思路上，应先确立轴线、各级轮毂半径和机匣流道线，再以单只叶片的基元级叶型为核心构建曲面。叶根处需重点处理与轮盘的连接，若采用燕尾榫或枞树榫，还要单独建立榫齿承压面和锁片槽；若为整体铣削叶盘，则叶片与轮盘之间的过渡圆角要连续，避免应力集中。周向阵列不能只追求数量一致，还需核对叶片安装角、前后缘方向和级间相位，防止装配后流道出现周期性错位。

　　工程校核时，关注点集中在三类问题：其一是气动，叶片型面误差会改变气流攻角，使失速边界提前；其二是强度，离心力使轮盘和叶根承受高周与低周复合载荷，榫槽底部、中心孔边和叶片根部圆角都是危险区域；其三是动力学，多级转子的质量分布影响临界转速，叶片共振则可能与上游支板、喷嘴或下游涡轮叶片的尾流激励耦合。三维模型在这些工作中承担统一数据源作用，既可以抽取流道用于气动分析，也可以切分实体用于网格划分和装配仿真。

　　外形处理上，轮盘外侧多层环形台阶对应级间隔环或封严配合面，端面孔位可用于螺栓连接、平衡配重或定心。搬运和装配时，转子需以中心孔或轴颈作为支撑基准，叶片边缘薄而长，不能作为夹持点。整机布置时，还要在压气机转子前后预留轴承支承、滑油封严和检测探头空间，外围则与进气道、燃烧室机匣及涡轮段形成轴向串联。

　　对于结构设计人员，该模型的价值不在于呈现一个静止外观，而在于把叶片气动造型、轮盘承力路径和轴系安装关系集中表达出来。评审时可沿轴线剖切检查级间流道，沿周向展开检查叶片阵列，再以中心轴孔为基准核对径向跳动与装配间隙。通过这种方式，三维数模能够从概念展示转化为支持强度分析、工艺拆分和试车装配的工程基础。
