CFM56涡轮风扇发动机风扇总成结构设计

　　在民用窄体客机动力系统选型与结构设计领域，CFM56系列涡轮风扇发动机的风扇总成是整台发动机进气端核心做功部件，直接决定发动机进气效率、涵道比匹配特性与整机推力输出表现，目前该系列发动机广泛配装于空客A320系列等主流干线窄体客机，承担民航客运航班的主力动力输出任务，日常运行中需要在万米高空高低温交变、大压差、高转速的复杂工况下持续稳定工作，对结构强度、气动外形精度、装配同轴度都有极高的工程要求。

　　从实际功能定位来看，该风扇总成位于发动机最前端进气道后方，核心作用是对进入发动机的来流进行第一次加压，将大部分气流通过外涵道直接喷出产生主要推力，小部分气流压入核心机参与燃烧做功，其叶片的翼型设计、叶尖与机匣的间隙控制、轮盘的载荷分配，都会直接影响发动机的燃油经济性、噪音水平与喘振裕度。在航线维护场景中，风扇总成也是日常检查的核心区域，需要定期排查叶片外物损伤、轮盘疲劳裂纹、榫头连接间隙等问题，因此其结构设计必须兼顾气动效率与维护可达性，预留足够的检修操作空间，同时保证各连接部位的快拆属性，降低航线停场维护时长。

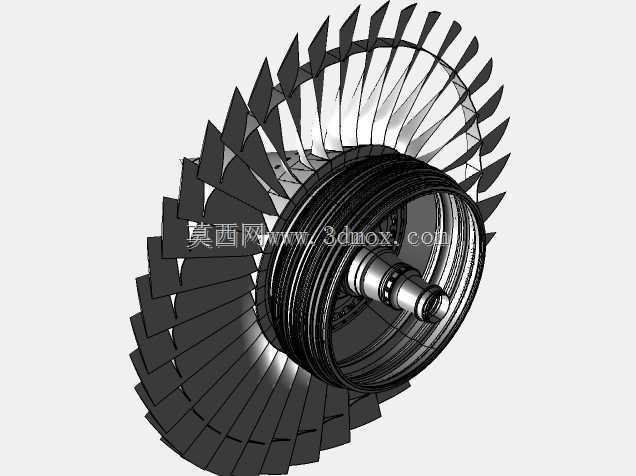

　　本次呈现的风扇总成结构设计，采用模块化拆分思路开展三维建模，考虑到整台CFM56发动机零件数量庞大，整体装配对硬件算力要求极高，因此将风扇总成作为独立模块拆分建模，既可以单独用于风扇段的结构强度仿真、气动流场分析，也可以后续与低压压气机、核心机、涡轮段等模块完成总装拼接，适配不同层级的设计仿真需求。建模过程中严格遵循实际部件的安装边界约束，风扇叶片的安装角、叶根榫头与轮盘榫槽的配合公差、风扇轴的同轴度基准、前整流锥的外形流线，都按照实际工程尺寸进行还原，保证模型导入仿真软件后可以直接赋予材料属性开展有限元分析，不需要额外进行大量的几何修复工作。

　　从外形尺寸与安装匹配角度来看，该风扇总成的外径尺寸匹配CFM56发动机的进气道内径，安装边的螺栓孔位、定位销位置与后续压气机机匣的连接接口完全对齐，风扇轴的内花键参数、连接法兰的端面跳动公差，都满足与低压转子轴系的装配要求，在开展教学演示、结构设计参考、维修模拟训练等场景应用时，可以直接匹配同系列其他部件的模型完成装配，不会出现接口错位、尺寸不匹配的问题。叶片部分采用宽弦设计思路，模型还原了叶片的扭向规律、叶身阻尼凸台的结构位置，保证气动外形与真实部件一致，在开展进气道流场仿真时，可以准确模拟不同转速下的进气畸变情况、叶片表面压力分布，为发动机故障模拟、性能优化提供准确的几何基础。

　　在实际工程应用场景中，这类分模块的风扇总成模型，既可以用于航空院校的发动机结构教学，帮助学员直观理解风扇段的部件组成与装配关系，也可以用于航空维修单位的虚拟维修训练系统搭建，模拟风扇叶片更换、轮盘检查等维护操作流程，还可以作为动力系统选型阶段的参考模型，用于飞机总体设计阶段的发动机短舱匹配、进气道外形适配工作。建模过程中对叶片与轮盘的连接结构、前后整流罩的安装方式、机匣包容环的层状结构都做了细节还原，没有过度简化核心受力结构，保证模型的工程参考价值，避免因结构缺失导致仿真结果出现偏差。针对日常运行中常见的外物打伤场景，模型的几何精度也可以支持开展叶片损伤后的剩余强度评估，通过在叶片模型上模拟不同位置、不同深度的缺口损伤，计算损伤对轮盘动平衡、叶片疲劳寿命的影响，为维修方案制定提供数据支撑。
