CFM56涡扇发动机低压压气机控制支架结构

　　该结构件属于CFM56系列涡轮风扇发动机低压压气机段的控制安装承载部件，在民用窄体客机动力系统的实际运行场景中，承担低压压气机侧控制管路、传感元件的定位支撑与载荷传递作用。从实际装机工况来看，该部件布置于发动机核心机外侧的冷端区域，日常需要承受发动机运转过程中产生的宽频振动、不同飞行阶段的温度交变载荷，同时还要保障所搭载的控制元件安装位置精度不发生偏移，避免因支架形变导致控制信号传递偏差、管路干涉磨损等问题。

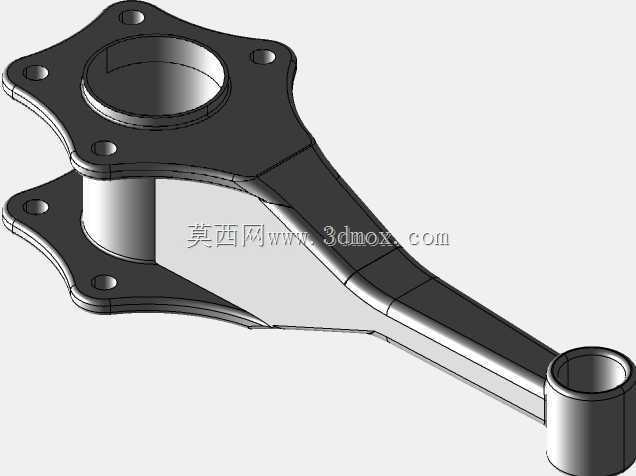

　　设计过程中首先围绕安装边界做了适配性考量，上部的六孔法兰安装边完全匹配低压压气机机匣对应的安装座孔位，法兰端面设计有贴合止口，安装后可实现径向定位，避免装配后出现周向滑移，六个安装孔采用均匀非对称排布，可实现防错装设计，装配时无需额外做对位标记即可快速找准安装位置，降低外场维护的装配难度。下部延伸臂末端的筒状安装座，用于固定低压控制模块的对应接头，臂身的变截面过渡设计经过载荷拓扑优化，在满足结构强度要求的前提下尽可能削减了非必要的材料堆积，控制整体重量的同时，也避免了应力集中区域的出现，从结构根源上降低长期交变载荷下的疲劳断裂风险。

　　从外形尺寸与安装边界来看，上部法兰的外径适配低压压气机机匣的局部安装凸台尺寸，安装后不会突出机匣外廓的维护间隙边界，不会与发动机外部的包覆隔热层、相邻管路产生干涉；延伸臂的长度经过精准匹配，末端安装座的中心位置恰好对应控制管路的预设走线路径，可减少管路的弯折角度，降低管路的流体阻力与振动疲劳风险。臂身的截面采用工字型过渡设计，靠近法兰端的截面厚度更大，用于承载主要的振动载荷，向末端安装座延伸过程中截面逐步收窄，匹配末端载荷较小的受力特点，整体重量控制在航空部件的重量要求范围内，不会给发动机带来额外的重量负担。

　　实际功能层面，该部件除了基础的承载定位作用外，自身的结构刚性经过调校，可过滤一部分发动机运转产生的高频振动，避免振动直接传递到末端的控制元件上，提升控制元件的工作稳定性与使用寿命。法兰与机匣贴合的端面设计有密封槽结构，安装时配合密封垫片可避免机匣内的引气出现泄漏，保障压气机段的压力效率。部件上的所有安装孔位都做了倒角去毛刺处理，避免装配时划伤密封件或者安装螺栓的镀层，所有棱边都做了圆角过渡，避免应力集中的同时，也防止维护过程中尖锐棱边划伤维护人员或者相邻的线缆管路。

　　在建模过程中，所有配合面的形位公差都按照航空发动机部件的设计要求做了对应设定，法兰端面的平面度、安装孔的位置度、末端安装座的同轴度都匹配实际装机的公差要求，可直接用于后续的工程图转换、装配干涉检查以及有限元仿真分析，对于航空发动机维修、教学演示以及相关部件的国产化结构参考都有实际的应用价值。
