手动台式精密压装手啤机结构

　　这套三维结构呈现的是小型台式手动压装设备，常见于维修工位、样品试制、小批量装配线和教学实训场景。设备依靠人工扳动长手柄，将杠杆力传递到内部齿轮、齿条与导向压头，完成轴套压入、销钉铆接、小件校直、轴承预压、铭牌冲印、橡胶件压合等轻载作业。相比气动或液压压床，它不需要外接动力源，布置灵活，噪声低，维护点少，适合在桌面、工装台或检验区作为独立压装单元使用。

　　从整机布局看，底座承担主要支撑和定位功能，下部为宽厚的铸铁式轮廓，能够抵抗压装时产生的倾覆力矩。底座前端设置圆形工作台面，台面带有可更换定位块和槽位，用于安放工件、定位销、简易凹模或专用夹具。压头位于工作台正上方，轴线与台面中心保持重合，压装过程中力线沿竖直方向传递，可减少侧向偏载。实际选型时，需要重点核对压头端面到工作台面的最大开口高度、压头下行行程、喉口深度以及底座安装孔位，这些边界直接决定工件能否放入，以及模具、夹具是否需要额外垫高。

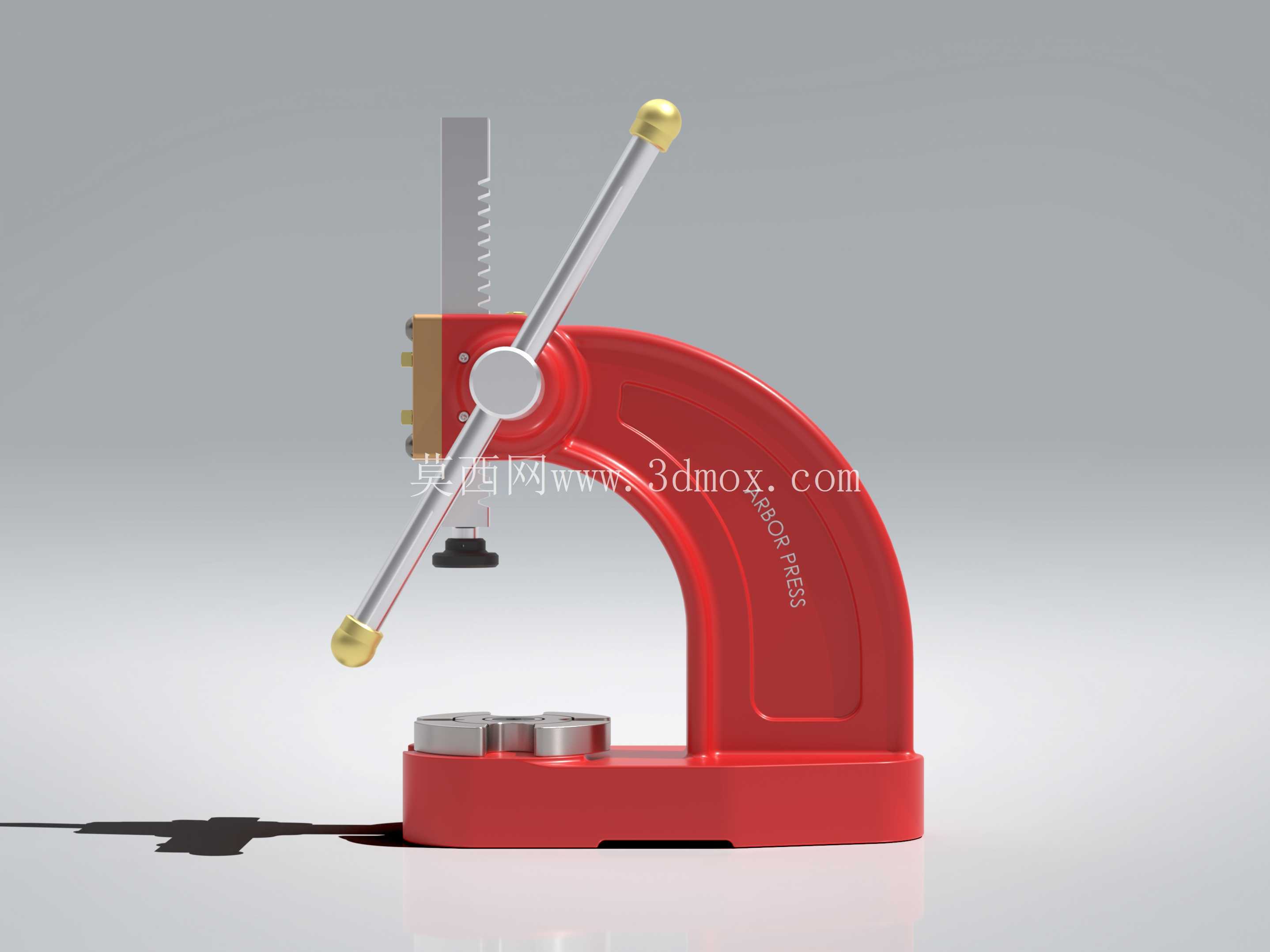

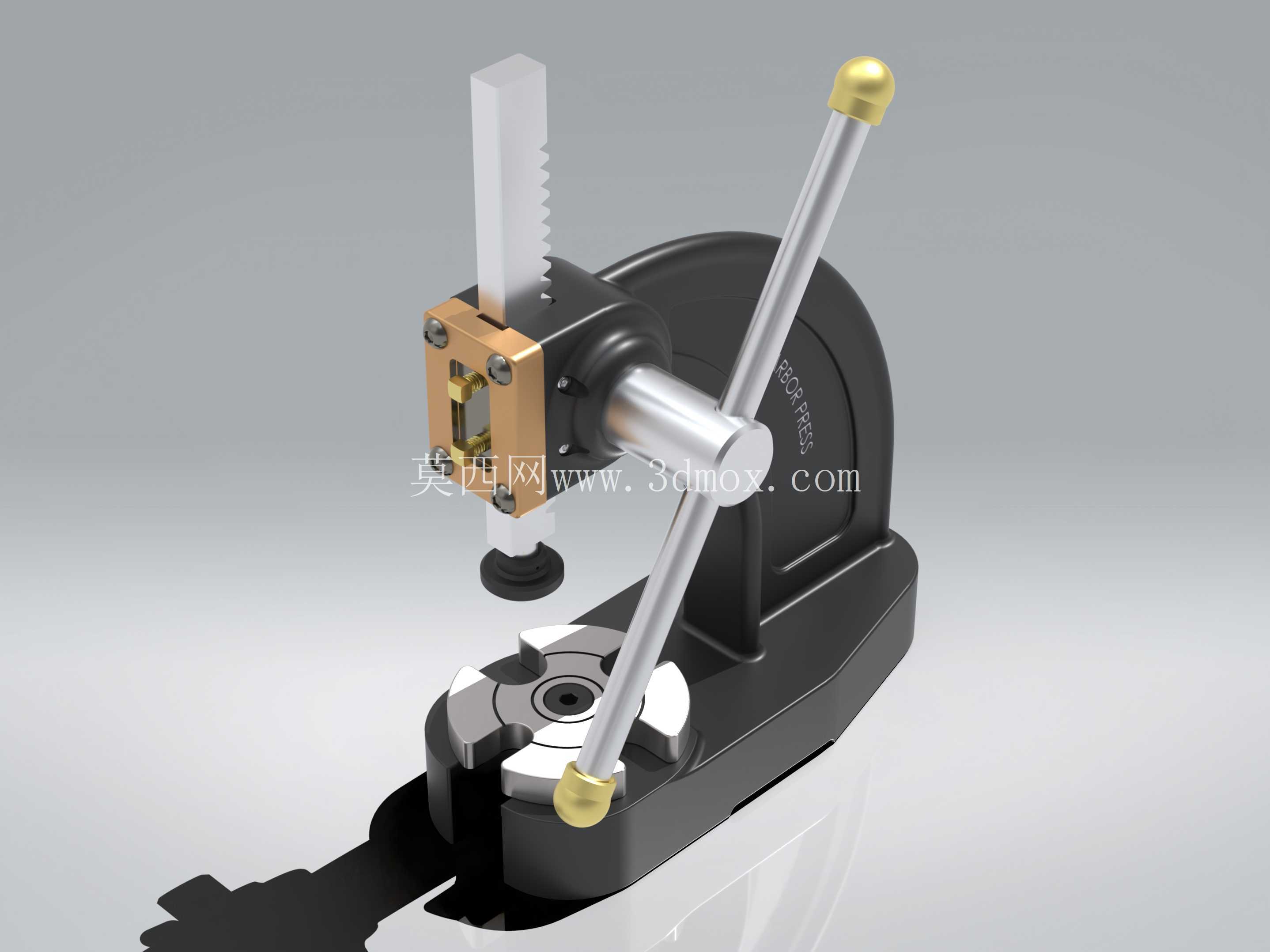

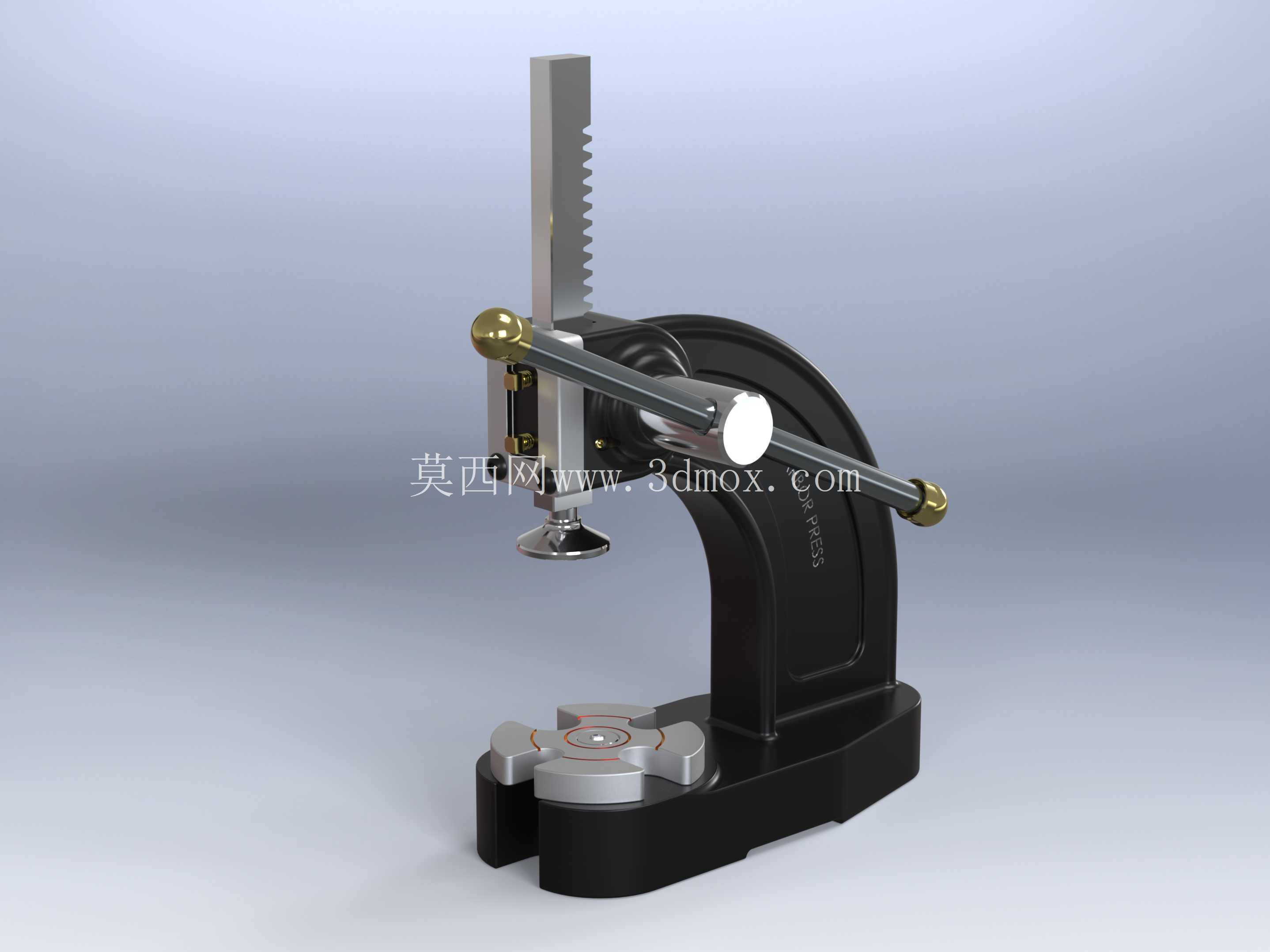

　　操作部分采用长杠杆手柄，手柄两端设置球形握持端，操作者可根据所需压力调整施力位置。长臂结构放大了输入力矩，使内部小齿轮带动齿条滑枕向下运动。滑枕截面为矩形导向形式，前侧可见齿条齿形，后侧与机身导向面配合，能够在往复运动中限制转动和横向摆动。该设计对手动压装很关键：若压头旋转或偏摆，压入件容易划伤孔壁，轴套也可能出现歪斜。模型中滑枕、齿轮轴、衬套、锁紧块和压头端盖均有明确装配关系，便于在三维环境中检查干涉、运动行程和维护拆装顺序。

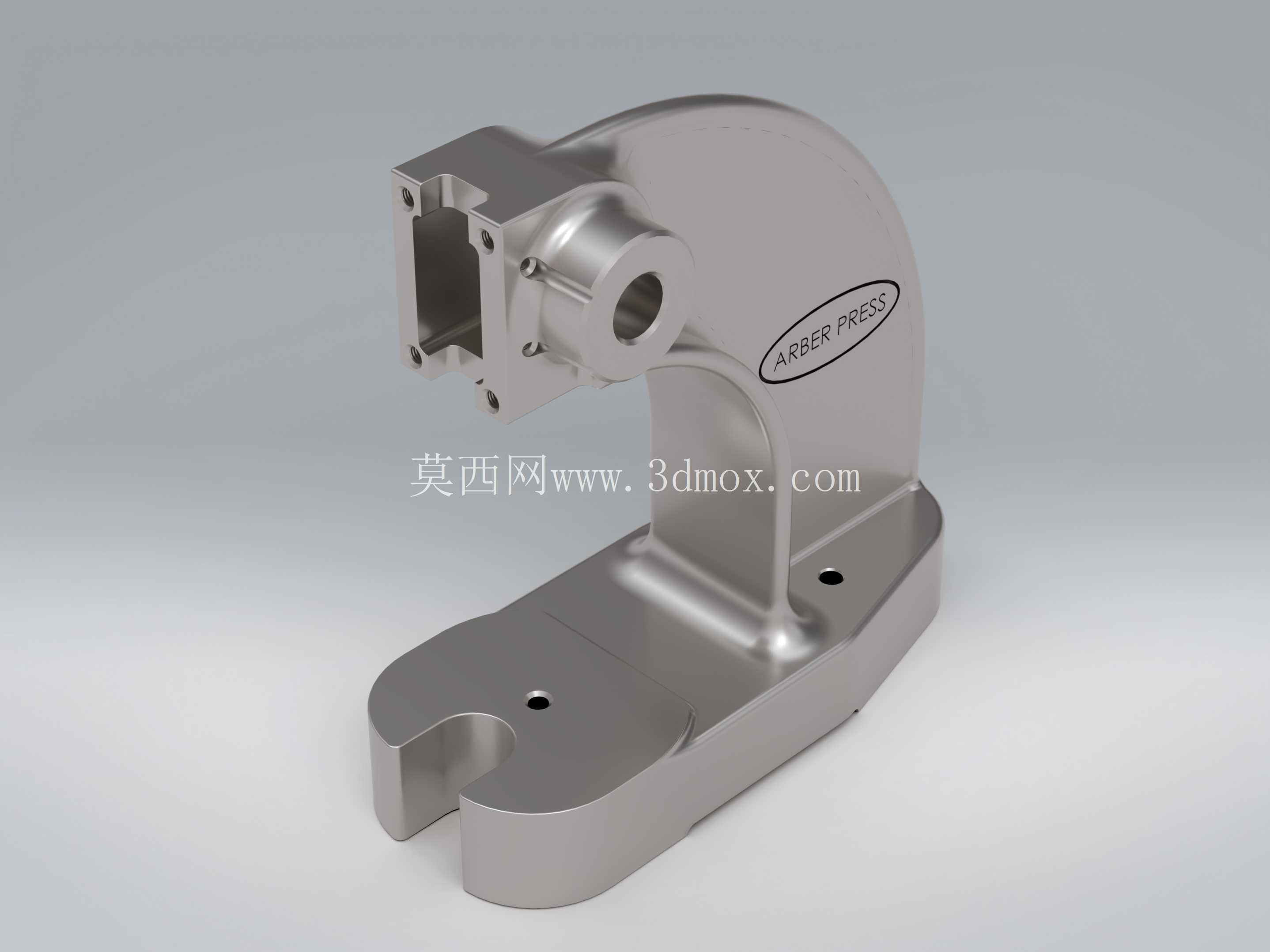

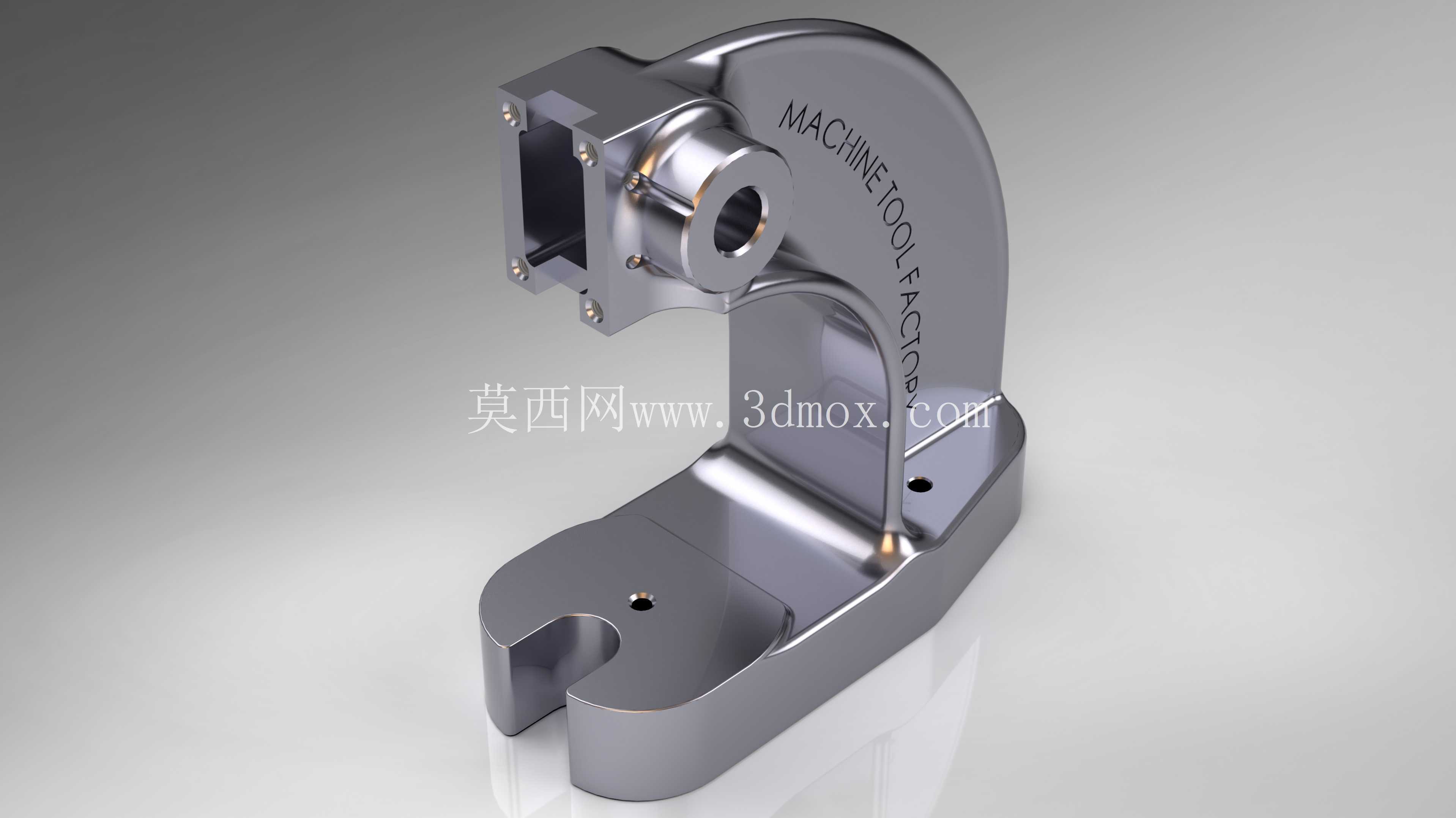

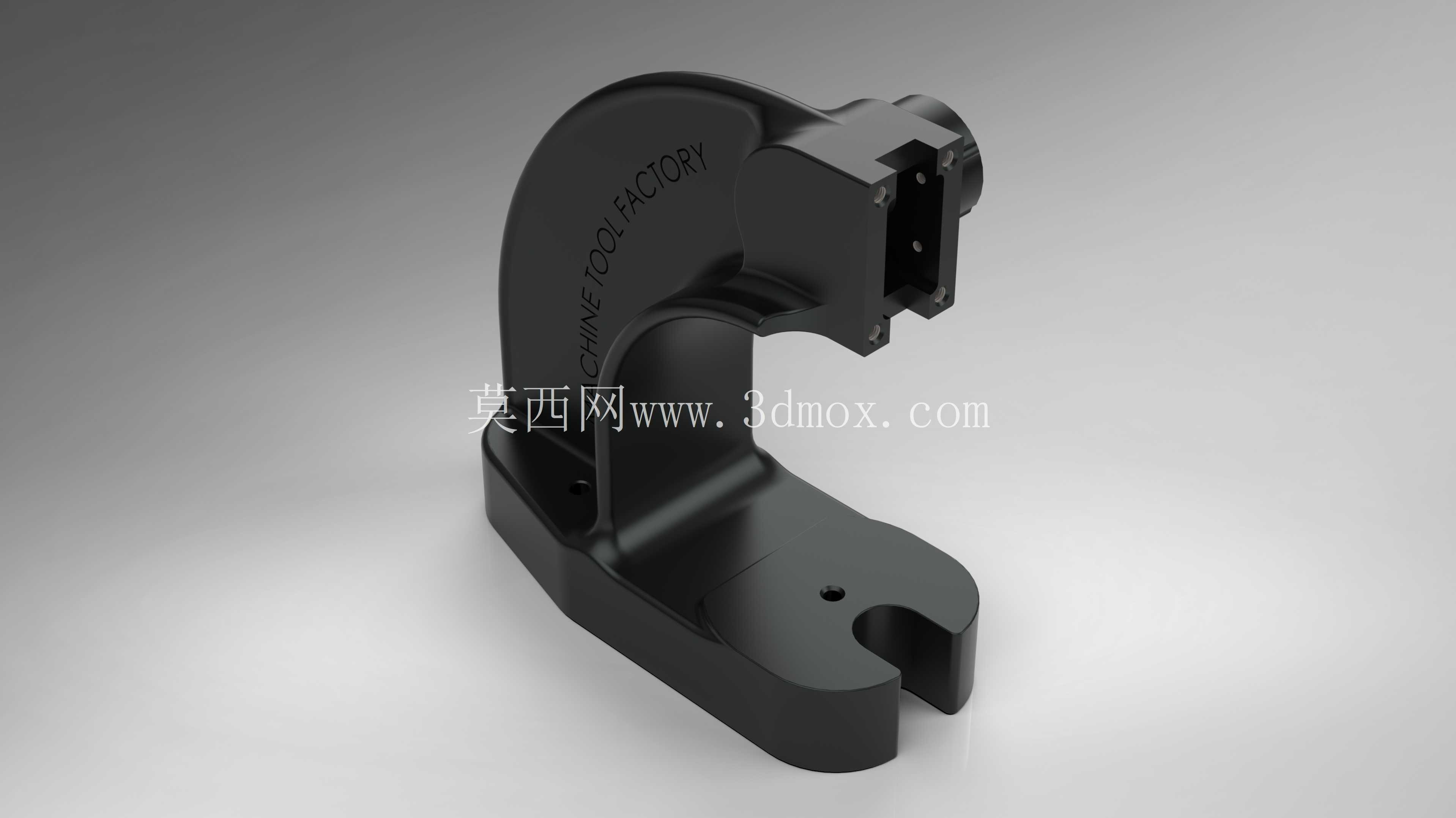

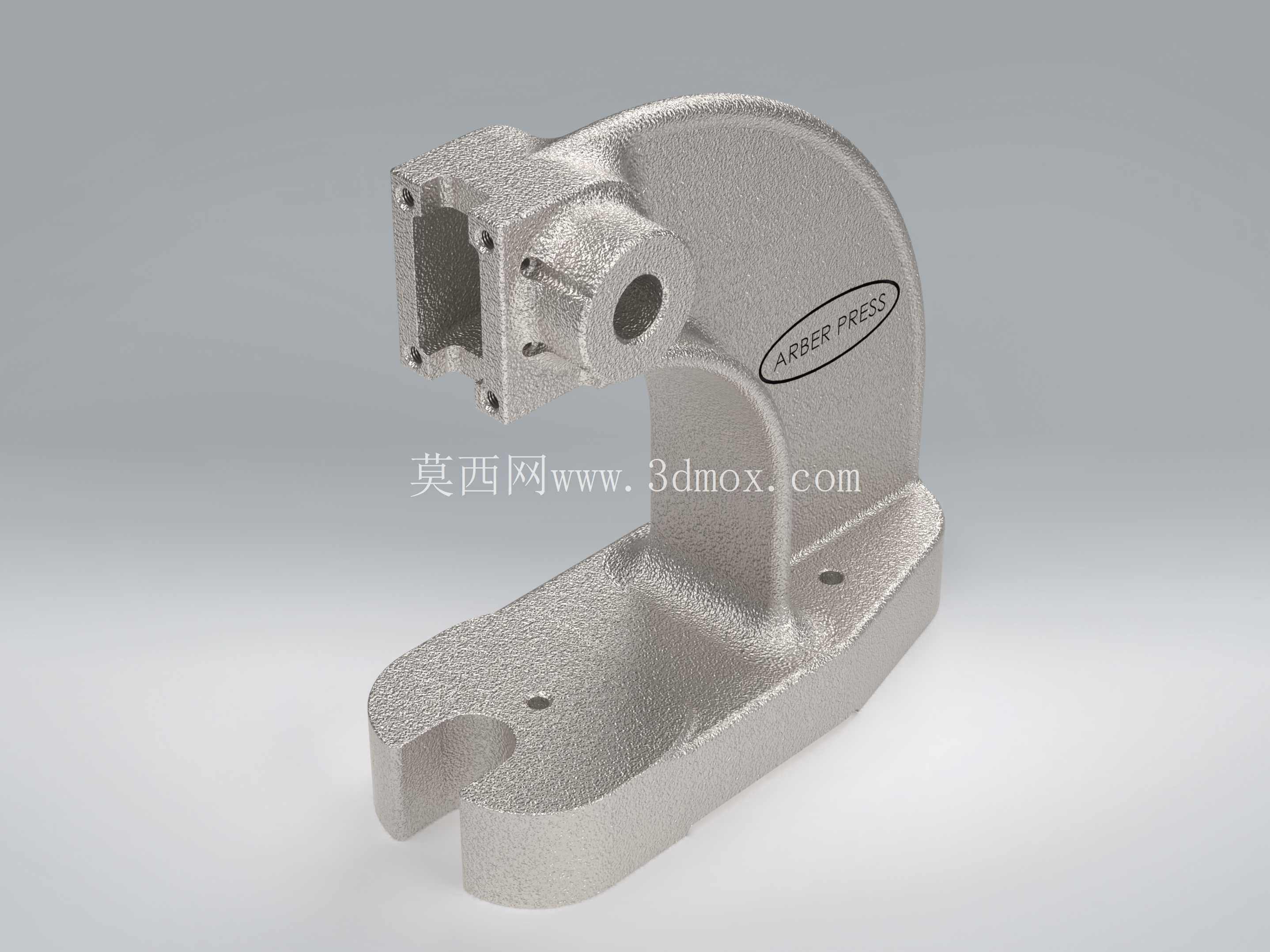

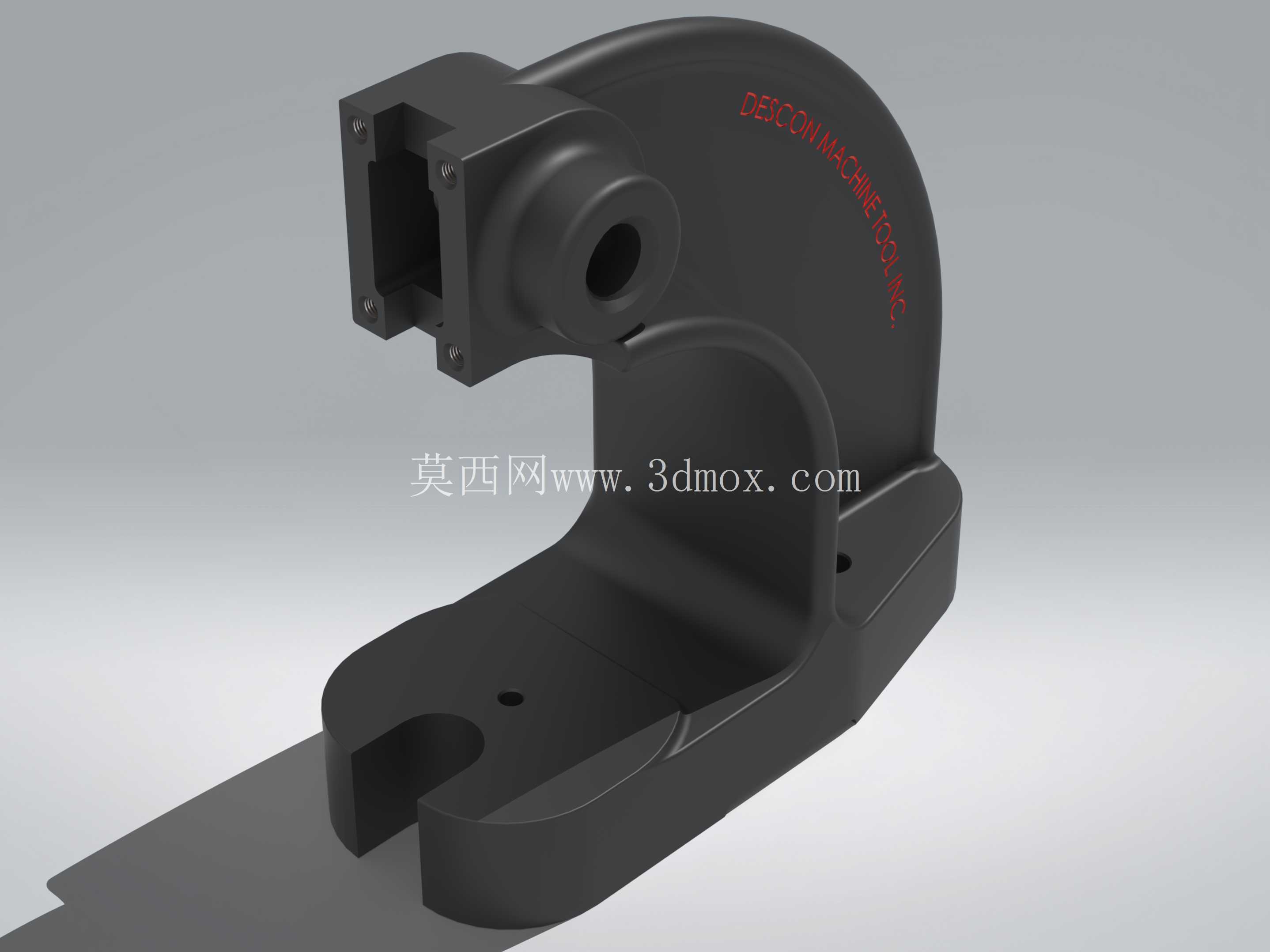

　　机身后部采用弧形立板形式，既形成容纳齿轮轴的箱体空间，也提供较高的刚性支撑。齿轮轴横向穿入机身，端部通过轴套与侧板连接，手柄安装在轴端，扳动时齿轮随轴旋转。滑枕前部的铜色夹紧块用于固定压头或上模，块体通过紧固件收紧，可在更换不同压头时快速调整伸出长度。压头下端设置黑色弹性垫或压套，能够在接触工件时降低硬冲击，也可根据工序更换为平压头、导向压头、铆接头或定制冲头。

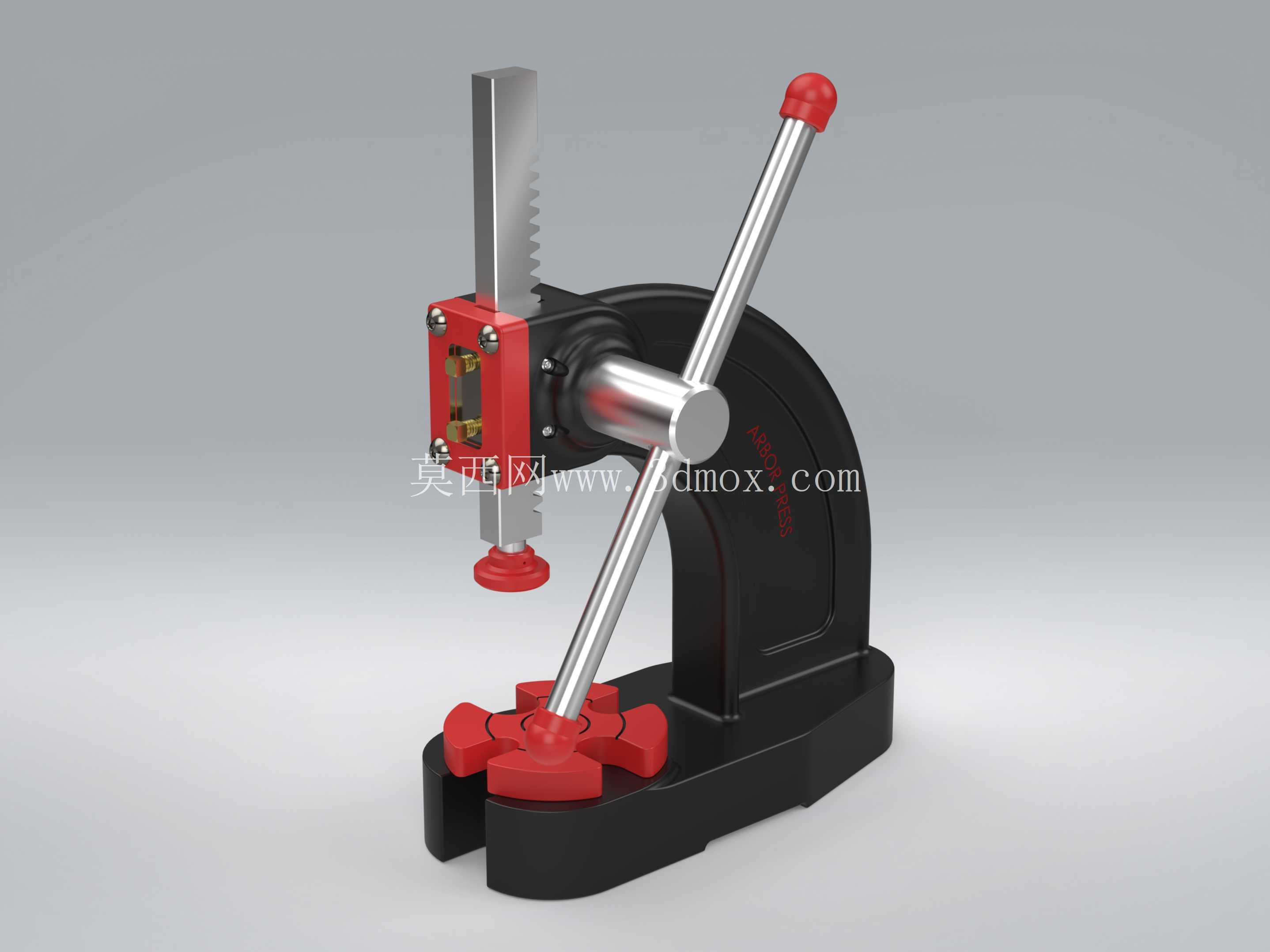

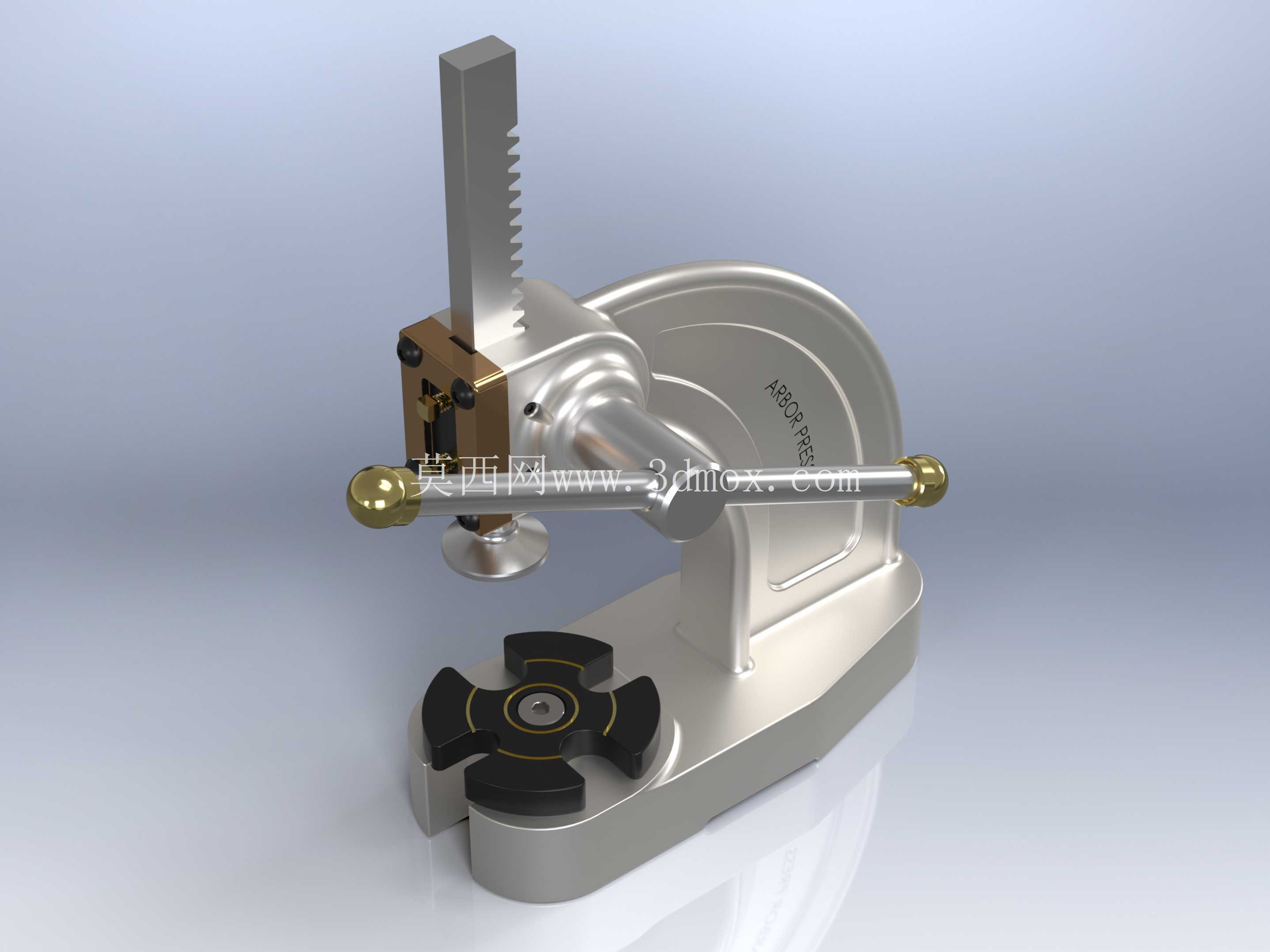

　　工作台区域的三爪式定位结构适合圆形工件的对中，爪块围绕中心布置，可承托小型环件、套筒、轴承座或待压销轴。对于非规则零件，则可在台面上增加专用定位板，利用槽孔和压板固定。工程应用中，压装力并非只由设备强度决定，还受人工施力、手柄长度、齿轮传动比、压头与工件同轴度以及润滑状态影响。因此在设计配套工装时，应把受力闭环考虑完整：工件底部必须有足够支撑，压头作用点应落在底座承压范围内，避免悬臂过长造成机身弹性变形。

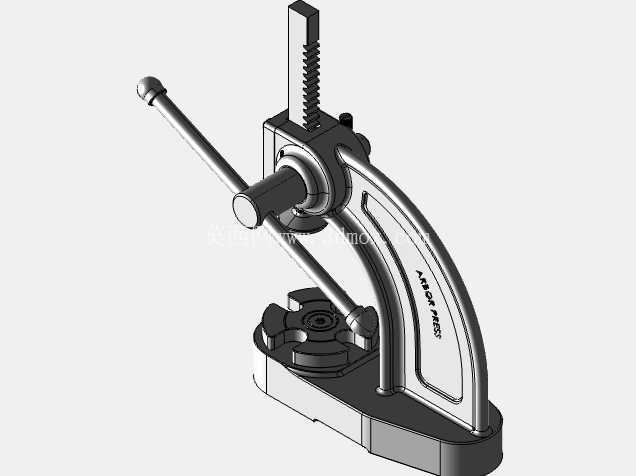

　　建模思路上，该结构把机身、滑枕、齿轮轴、手柄、工作台、定位爪和夹紧件分成若干子装配，符合实际装配逻辑。底座外形兼顾稳定性与占地控制，后部立板抬高齿轮轴位置，使手柄拥有充足摆动空间；前部喉口保留取放工件的开口，方便操作者从侧面装卸零件。滑枕行程末端没有复杂限位机构，适合轻载、低速、人工感知反馈的作业方式；操作者可通过手柄阻力判断压入过程，这在过盈量较小、脆性件较多的装配场合具有实用价值。

　　安装边界方面，设备需要固定在平整工作台面上，底部轮廓周围应预留手柄回转空间，尤其手柄向下压至低位时，两侧不能与料盒、挡板或其他工装干涉。工作台上方要保留取放工件的高度，后侧应留出检修齿轮轴和加注润滑脂的空间。若用于流水线旁，建议将设备中心压装位置与物料盒、定位夹具和防错传感器布置在同一操作半径内，减少工件搬运距离。对于需要重复压装深度的工序，可在滑枕或夹具上增加机械限位套，通过硬限位保证批次一致性；对于需要记录压力曲线的场合，则不宜仅依赖本机，应外加压力传感器和数显模块。

　　整体来看，该模型适合作为手动压装设备的结构参考，既展示了杠杆增力、齿轮齿条传动、竖直导向、台式承载和工件定位的组合方式，也保留了工装扩展接口。结构设计者可据此校核压头行程与开口高度，工艺人员可判断其在轻载装配、维修压合和实训教学中的适配性，三维建模人员也可依据装配关系继续细化齿形参数、衬套材料、表面处理和安全防护罩。
