带云台摄像模块的四旋翼航拍飞行器结构

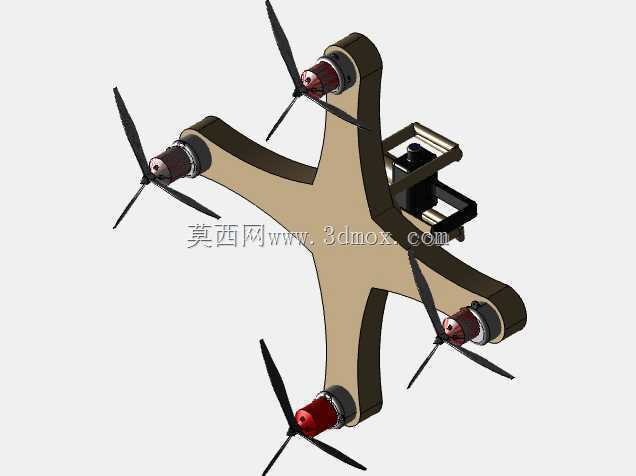

　　这款四旋翼飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，日常可适配电力线路巡检、园区安防巡查、小范围航测数据采集、户外应急场景侦查等多个作业场景，区别于竞速类穿越机的激进布局，整体机架采用对称式X型布局，四个机臂从中心主机身向外等角度延伸，这种布局的核心优势是动力输出对称性好，飞控系统的姿态解算逻辑更简单，悬停状态下的姿态稳定性更强，能为挂载的摄像模块提供更平稳的拍摄基础。

　　从结构细节来看，机臂末端的动力安装座采用同轴定位设计，每个安装座预留了电机固定孔位，适配常规外转子无刷电机的安装尺寸，电机输出轴直接连接螺旋桨，省去了额外的传动结构，既降低了整机自重，也减少了传动环节的能量损耗。动力布局采用对角旋翼转向相反的设计，两组顺时针旋转、两组逆时针旋转的旋翼在工作时可抵消自旋力矩，无需额外的反扭矩结构，仅通过调整四个旋翼的转速差，就能完成俯仰、横滚、偏航以及升降的全姿态动作控制，这种动力匹配逻辑经过多轮实际飞行验证，姿态调整响应延迟低，悬停精度可满足多数民用航拍作业的要求。

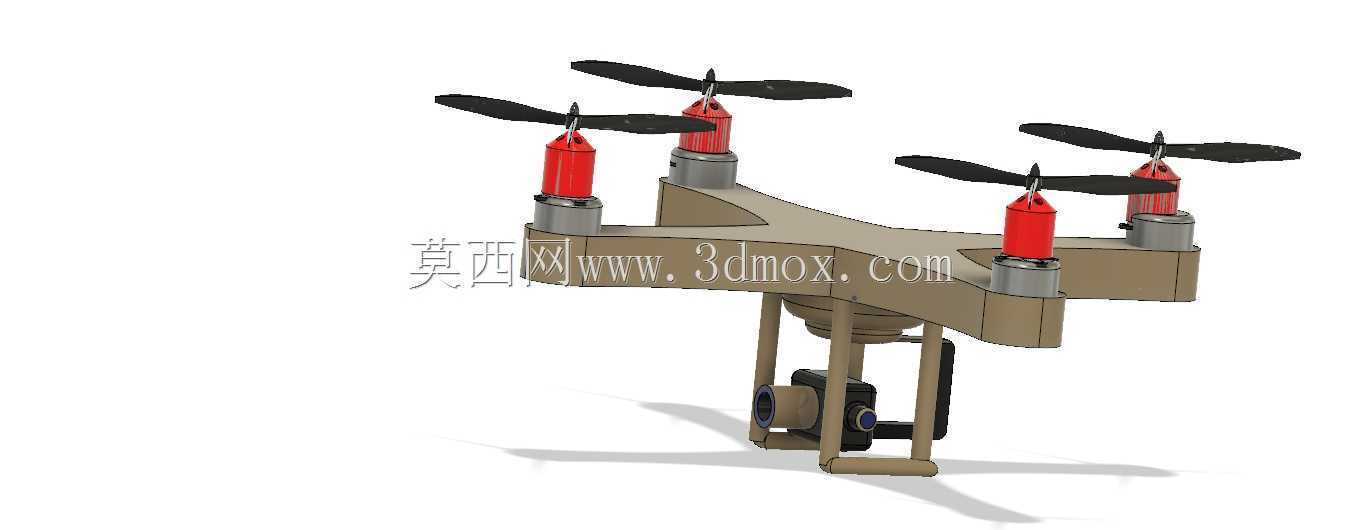

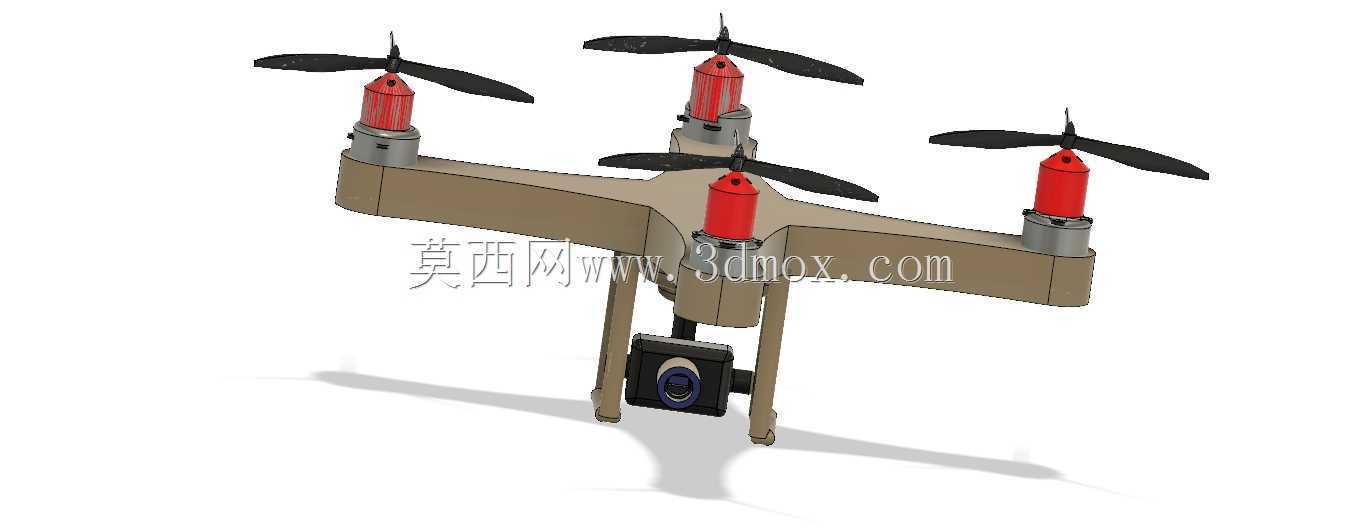

　　机身下部的云台安装位采用下沉式设计，摄像模块挂载位置低于机臂所在平面，可避免机臂、旋翼进入拍摄视场角，同时云台与主机身之间预留了减震安装空间，可加装阻尼减震球过滤飞行过程中电机运转带来的高频振动，避免拍摄画面出现果冻效应。起落架采用前后分体式支脚结构，支脚长度经过匹配计算，降落时可保证摄像模块最低点距离地面有足够安全间隙，不会在起降过程中磕碰镜头，同时支脚的横向跨度经过优化，在不遮挡侧向拍摄视角的前提下，保证降落时的支撑稳定性，即使在略有坡度的硬质地面降落，也不会出现侧翻风险。

　　尺寸设计上，机臂长度经过动力匹配核算，在保证旋翼之间有足够安全间距、避免气动干扰的前提下，尽可能压缩整机横向尺寸，兼顾飞行灵活性与携带便利性，中心机身的内部预留了飞控板、电池、电调、图传模块的安装腔室，各个电子部件的安装位都预留了走线槽，可避免布线凌乱干扰飞控传感器的工作，电池安装位靠近整机重心位置，更换电池时不会导致整机重心出现大幅偏移，减少飞控系统的姿态补偿负担。

　　从结构强度角度考虑，机臂与中心机身的连接部位做了加强筋设计，可承受飞行过程中机动动作带来的弯折应力，即使出现轻微的擦碰，也不会轻易出现机臂断裂的情况，电机安装座的壁厚经过受力校核，可抵消电机高速运转带来的振动，避免长期使用后出现安装座松动的问题。整机的重心设计严格落在四个旋翼形成的升力平面中心位置，不管是空载还是挂载摄像模块，都不需要额外增加配重块调整重心，能有效降低整机无效载荷，提升续航表现。

　　在实际作业适配性上，这款结构可根据不同作业需求更换不同参数的摄像模块，不需要对机架结构做大幅修改，机臂末端的电机安装位也可适配不同尺寸的动力套装，满足从入门级航拍至专业级巡检作业的不同载荷需求，对称式的结构设计也让零部件的互换性更强，日常维护更换机臂、起落架等易损件时，不需要做复杂的配对调整，能有效降低户外作业的维护成本。
