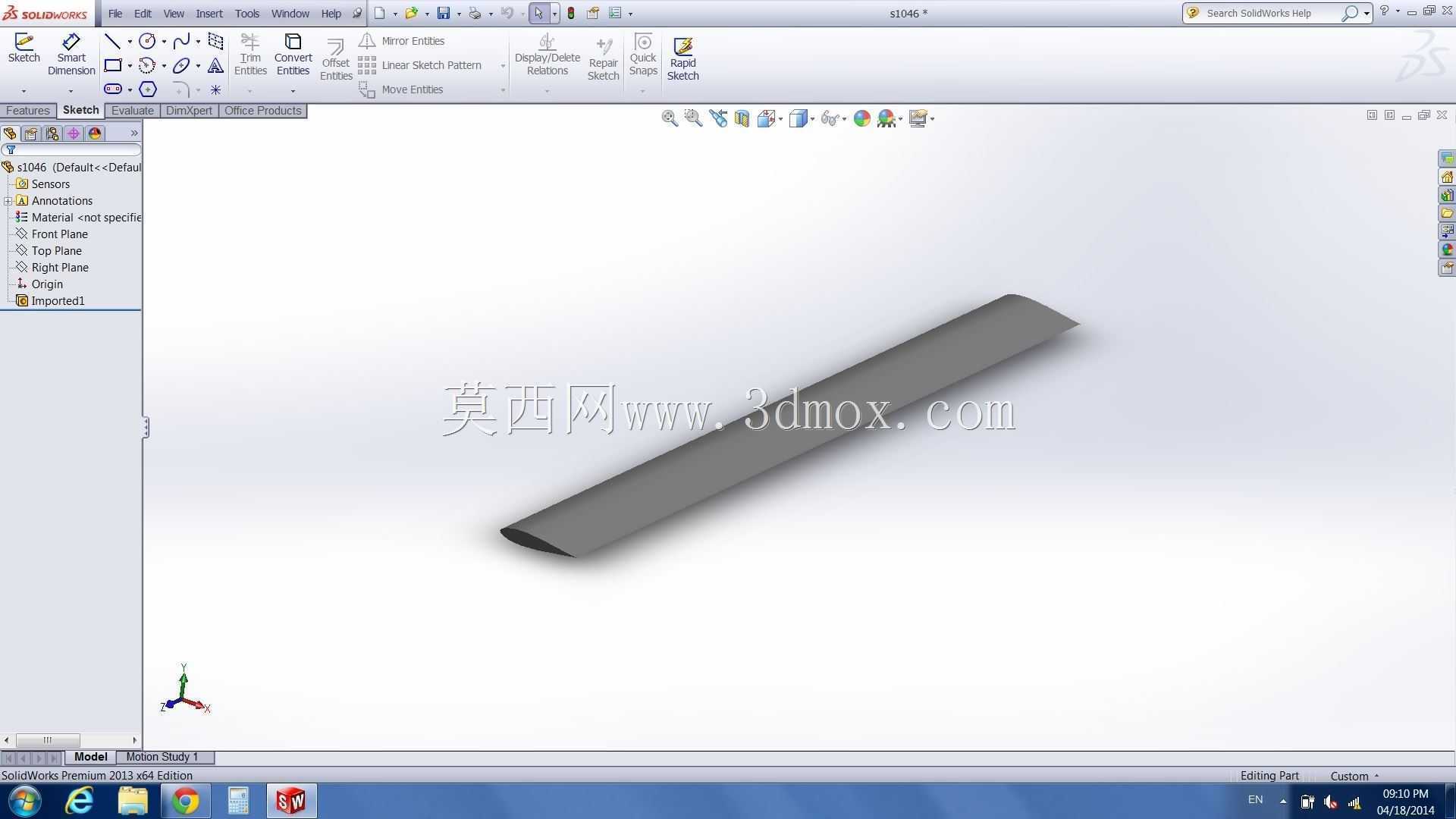

S1046翼型结构工业动力叶片

　　在流体动力转换类设备的结构设计环节，翼型叶片的型线精度直接决定整套系统的能量转换效率，这款基于S1046翼型开发的叶片，最初是针对小型轴流动力场景的适配需求完成结构定型，在前期方案选型阶段，设计团队对比了多款低速翼型的升阻比曲线，最终选定S1046翼型作为基础截面，核心原因是该翼型在低雷诺数工况下的气流分离临界点更靠后，能在宽工况区间维持稳定的动力输出特性，不会因为入口流速的小幅波动出现效率骤降的问题。从实际应用场景来看，这类叶片既可以适配小型风力发电装置的叶轮组，也能作为工业散热轴流风机的做功部件，甚至在小型无人飞行器的螺旋桨设计中，该翼型的截面特征也能提供稳定的推力输出，不同场景下的安装边界存在一定差异，

　　所以建模阶段特意保留了叶根位置的参数化调整接口，设计人员可以根据实际安装的轮毂直径、连接方式，快速调整叶根的安装座结构，不需要重新重构整个叶身的型面。整个叶片的外形构建遵循等弦长渐变扭转的设计逻辑，从叶根到叶尖的翼型安装角按照线性规律递减，目的是让整个叶展方向的各个截面都能处于最优攻角区间，避免叶尖部分因为线速度更高出现气流过早分离的问题，叶身表面的型面做了连续曲率过渡处理，没有局部的曲率突变区域，不管是后续采用注塑工艺批量生产，还是采用五轴铣削做单件手板加工，都能减少加工过程中的刀具路径拐点，降低表面抛光的工作量。在安装边界的设计考量上，叶根位置预留的连接段可以适配直径20mm到40mm区间的轮毂安装座，

　　连接方式既可以做成插接式打胶固定，也能在叶根位置增加螺栓孔做机械锁紧，整个叶片的展长控制在常规小型动力设备的适配区间，安装后不会因为叶尖间隙过小和设备外壳发生剐蹭，同时叶尖部分做了小角度的切尖处理，能降低叶片高速旋转时的叶尖涡流噪声，这一点在民用散热设备、低空小型飞行器的应用场景中尤为重要，过大的气动噪声会直接影响设备的使用体验。从结构强度的角度考量，叶片的壁厚按照等强度设计逻辑做了渐变处理，叶根位置的壁厚更大，能承受旋转过程中产生的离心力载荷，叶尖部分的壁厚适当减薄，能降低整个叶片的转动惯量，减少设备启动时的电机负载，建模过程中对整个叶身的曲面做了G2连续校验，确保曲面之间没有拼接缝隙，

　　后续做流体仿真的时候可以直接导入模型划分网格，不需要额外做几何修复工作。很多刚接触翼型类零件设计的工程师容易犯的错误是直接把翼型坐标点导入后拉伸成实体，忽略了翼型沿展向的扭转和弦长变化，最终做出来的叶片实际运行效率和仿真值偏差很大，这款叶片的建模过程严格按照翼型的空间坐标变换逻辑，每个截面的翼型都根据所在展向位置做了对应的扭转角调整和弦长缩放，所有截面的形心都落在同一条展向基准线上，保证叶片的质量中心和旋转中心尽可能重合，减少高速旋转时的不平衡振动。在实际的设备选型匹配中，如果是用于风力发电场景，可以根据设计的额定功率调整叶片的展长和弦长参数，当前模型的基础参数适配100W到500W区间的小型风力发电机组，如果是用于散热风机场景，该叶片的气动特性可以适配转速1000转到3000转的运行区间，能在较低的转速下提供足够的风量，同时把运行噪声控制在较低水平。叶身表面没有设计额外的凸起或者导流槽结构，目的是减少不必要的气动阻力，后续如果有特殊的工况需求，也可以在叶身表面增加涡流发生器结构，延缓大攻角下的气流分离，不过这类改型需要配合对应的流体仿真验证，避免改动后反而降低整体效率。
